40B70 - Батарея HUSQVARNA - Бесплатное руководство пользователя

Тип продукта	Литий-ионный аккумулятор
Бренд	Husqvarna
Модель	40-B70
Номинальное напряжение	36 В
Номинальная емкость	4,0 А·ч
Индикатор уровня заряда	4 светодиода + 1 предупреждающий светодиод
Совместимые зарядные устройства	QC80, QC250, 40-C80, QC330, QC500, 40-C500X, 40-C750X
Рабочая температура	от -10 °C до 40 °C
Температура зарядки	от 5 °C до 40 °C
Вес (приблизительно)	0,8 кг
Размеры (Д x Ш x В, приблизительно)	120 x 80 x 70 мм
Подключенное приложение	Husqvarna Connect (iOS/Android)
Основные функции	Питание беспроводных продуктов Husqvarna, светодиодный индикатор заряда и ошибок, защита от экстремальных температур
Обслуживание и очистка	Содержать в чистоте и сухости, очищать контакты сухой тканью
Безопасность	Защищать от прямых солнечных лучей, тепла и огня; не разбирать; не использовать при повреждении; хранить в недоступном для детей месте
Хранение	Температура 5 °C - 25 °C, заряд от 30% до 50%, вдали от влаги и света
Утилизация	Не выбрасывать с бытовыми отходами, сдать в пункт приема или магазин

Часто задаваемые вопросы - 40B70 HUSQVARNA

Как проверить уровень заряда аккумулятора 40-B70?

Нажмите кнопку индикатора аккумулятора. Светодиоды показывают уровень: 4 светодиода = 76-100%, 3 светодиода = 51-75%, 2 светодиода = 26-50%, 1 светодиод = 6-25%, 1 мигающий светодиод = 0-5%.

Что делать, если предупреждающий светодиод аккумулятора мигает?

Предупреждающий светодиод мигает при отклонении температуры (аккумулятор слишком холодный или горячий). Дайте аккумулятору остыть или нагреться до температуры от -10 °C до 40 °C. Зарядите его, если он разряжен.

Каков диапазон температур для использования аккумулятора?

Используйте аккумулятор только в диапазоне от -10 °C до 40 °C. Зарядку следует производить при температуре от 5 °C до 40 °C.

Можно ли использовать аккумулятор 40-B70 с продуктами других брендов?

Нет, используйте его только в качестве источника питания для продуктов Husqvarna во избежание травм.

Как хранить аккумулятор в течение длительного времени?

Храните аккумулятор в сухом, чистом и незамерзающем месте при температуре от 5 °C до 25 °C. Зарядите его до уровня от 30% до 50% перед хранением. Избегайте прямого света и металлических коробок.

Что делать, если аккумулятор контактировал с водой?

Оберегайте аккумулятор от воды. Если он намок, не используйте его и тщательно высушите перед использованием. Не заряжайте влажный аккумулятор.

Как утилизировать аккумулятор?

Не выбрасывайте аккумулятор с бытовыми отходами. Сдайте его в пункт сбора электрического и электронного оборудования (магазин или пункт приема). Обратитесь на сайт www.quefairedemesdechets.fr.

Можно ли перевозить аккумулятор в самолете?

Литий-ионные аккумуляторы подлежат правилам перевозки опасных грузов. Для коммерческой перевозки соблюдайте требования к упаковке и маркировке. Для личной перевозки уточните у своей авиакомпании.

Какие зарядные устройства совместимы с аккумулятором 40-B70?

Используйте только одобренные зарядные устройства Husqvarna: QC80, QC250, 40-C80, QC330, QC500, 40-C500X или 40-C750X. Аккумуляторы имеют программную кодировку.

Как чистить аккумулятор?

Содержите аккумулятор в чистоте и сухости. Используйте чистую сухую ткань для очистки контактов, если они загрязнены. Не используйте химические или абразивные средства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 40B70 HUSQVARNA

RU Руководство по эксплуатации 165-171

SK Návod na obsluhu 172-178

SL Navodila za uporabo 179-185

SR Priručnik za rukovaoca 186-192

SV Bruksanvisning 193-199

ВАЖНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

ТЪРСЕНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

ТРАНСПОРТ И СЪХРАНЕНИЕ

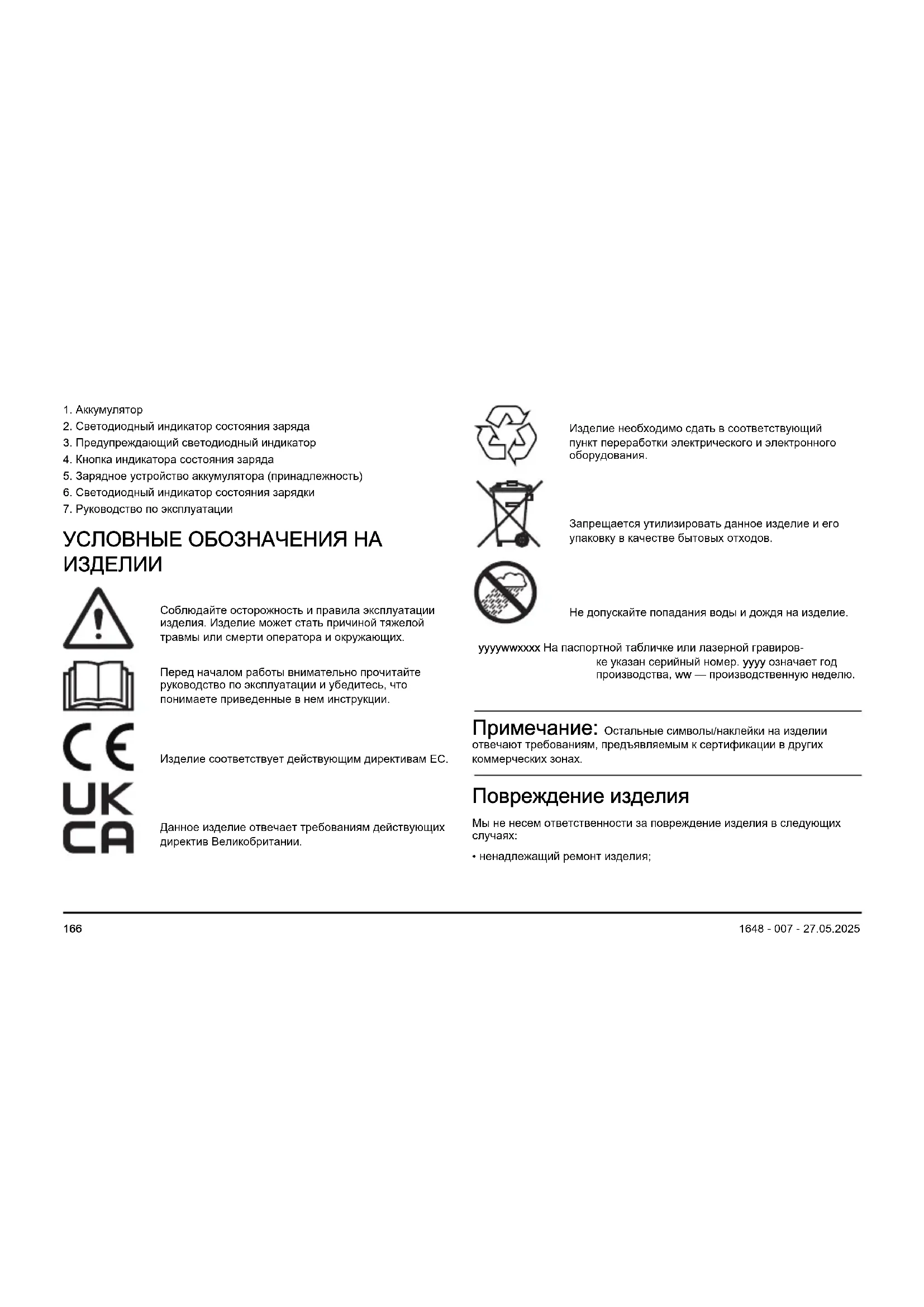

1. Аккумулятор
2. Светодиодный индикатор состояния заряда
3. Предупреждающий светодиодный индикатор
4. Кнопка индикатора состояния заряда
5. Зарядное устройство аккумулятора (принадлежность)
6. Светодиодный индикатор состояния зарядки
7. Руководство по эксплуатации

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ИЗДЕЛИИ

Соблюдайте осторожность и правила эксплуатации изделия. Изделие может стать причиной тяжелой травмы или смерти оператора и окружающих.

Перед началом работы внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные в нем инструкции.

Изделие соответствует действующим директивам ЕС.

Данное изделие отвечает требованиям действующих директив Великобритании.

Изделие необходимо сдать в соответствующий пункт переработки электрического и электронного оборудования.

Запрещается утилизировать данное изделие и его упаковку в качестве бытовых отходов.

Не допускайте попадания воды и дождя на изделие.

ууууwwxxxx На паспортной табличке или лазерной гравиров- ке указан серийный номер. уууу означает год производства, ww — производственную неделю.

Примечание: Остальные символы/наклейки на изделии отвечают требованиям, предъявляемым к сертификации в других коммерческих зонах.

Повреждение изделия

Мы не несем ответственности за повреждение изделия в следующих случаях:

- ненадлежащий ремонт изделия;

• использование для ремонта изделия неоригинальных деталей или деталей, не одобренных производителем;
• использование неоригинальных дополнительных принадлежностей или принадлежностей, не одобренных производителем;
• ремонт изделия в неавторизованном сервисном центре или неквалифицированным специалистом.

Поддержка

Для получения поддержки по изделию перейдите в раздел "Поддержка" на сайте, где доступны инструкции, руководства по устранению неисправностей, или воспользуйтесь базой знаний Husqvarna и онлайн-помощником (если они доступны на вашем рынке). Для получения дополнительной поддержки по изделию обратитесь в сервисный центр Husqvarna.

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства.

ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц.

ВНИМАНИЕ: Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории.

Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации.

ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: Внимательно прочитайте все предупреждения и информацию о мерах безопасности. Несоблюдение предупреждений и инструкций по технике безопасности может привести к поражению электрическим током, пожару и/или тяжелым травмам.

Примечание: Сохраните все предупреждения и инструкции.

• Используйте только зарядные устройства QC80, QC250 или 40-C80 для зарядки оригинальных аккумуляторов Husqvarna. Для аккумуляторов используется программное обеспечение с криптографической защитой.
• Используйте аккумуляторы 40-B70, 40-B140 только с теми изделиями Husqvarna, для которых они предназначены. Во избежание травм запрещается использовать аккумулятор в качестве источника питания для других устройств.
• Не пытайтесь разбирать или ремонтировать аккумулятор. Любые виды ремонта могут производиться только авторизованным дилером.

• Аккумулятор не должен подвергаться воздействию солнечного света, тепла или открытого пламени. Аккумулятор может стать причиной ожогов, в том числе химических.

• Запрещается использовать поврежденный аккумулятор или зарядное устройство.

• Не подвергайте аккумулятор механическим ударам.
• Извлекайте аккумулятор из упаковки только непосредственно перед использованием.
• Не допускайте попадания электролита из аккумулятора на кожу. Электролит (кислота) аккумулятора может стать причиной травм, повреждений и ожогов кожи. При попадании электролита в глаза ни в коем случае не трите их. Промывайте глаза обильным количеством воды на протяжении как минимум 15 минут. В случае попадания электролита на кожу промойте ее большим количеством воды с мылом. Обратитесь за медицинской помощью.
• Храните аккумулятор в недоступном для детей месте.
  • Храните аккумулятор чистым и сухим.
• В случае загрязнения клемм аккумулятора протрите их чистой сухой тканью.
• Не оставляйте аккумулятор в зарядном устройстве, когда он полностью заряжен.
• Извлекайте аккумулятор из изделия, когда оно не используется, а также на время транспортировки.
• Храните аккумуляторы вдали от металлических предметов, таких как гвозди, винты или ювелирные изделия.

ЭКСПЛУАТАЦИЯ

• Перед первым использованием аккумулятор необходимо зарядить. Используйте только одобренные зарядные устройства Husqvarna. См. раздел ТЕХНИЧЕСКИЕ ДАННЫЕ на стр. 171.

- Используйте аккумулятор только при температуре окружающей среды в диапазоне -10–40 °C (14–104 °F).

- Используйте зарядное устройство только при температуре окружающей среды в диапазоне 5–40 °C (41–104 °F).

- Аккумулятор не будет заряжаться, если его температура выше 50 °C (122 °F).

- Нажмите кнопку индикации аккумулятора, чтобы получить информацию об уровне заряда аккумулятора.

Зарядка аккумулятора

ВНИМАНИЕ: Убедитесь, что аккумулятор, зарядное устройство и клеммы аккумулятора чистые и сухие. Запрещается помещать аккумулятор в зарядное устройство, если он грязный или влажный.

1. Подключите зарядное устройство к электросети. Светодиодный индикатор зарядки мигает 1 раз.

ВНИМАНИЕ: Подключайте зарядное устройство только к сети питания с напряжением и частотой, указанными на паспортной табличке.

1. Подключите аккумулятор к зарядному устройству. Загорается светодиодный индикатор зарядки.

2. Извлеките аккумулятор из зарядного устройства, когда он полностью зарядится. Нажмите кнопку индикатора заряда аккумулятора для отображения состояния аккумулятора. Если все светодиодные индикаторы горят, то аккумулятор полностью заряжен.

3. Чтобы отсоединить зарядное устройство от сети, потяните за вилку питания. Не тяните за кабель питания.

Светодиодный индикатор аккумулятора

На дисплее отображается состояние заряда и информация о проблемах с аккумулятором при их наличии.

Светодиодный индикатор Состояние аккумулятора (состояние заряда)

Горят 4 светодиодных индикатора Аккумулятор заряжен на 76–100%.

Горят 3 светодиодных индикатора Аккумулятор заряжен на 51–75%.

Горят 2 светодиодных индикатора Аккумулятор заряжен на 26–50%.

Горит 1 светодиодный индикатор Аккумулятор заряжен на 6–25%.

Мигает 1 светодиодный индикатор Аккумулятор заряжен на 0–5%.

Husqvarna Connect

Husqvarna Connect представляет собой бесплатное приложение для мобильного устройства. Приложение Husqvarna Connect позволяет пользоваться расширенными функциями вашего изделия Husqvarna.

• Дополнительная информация об изделии.
• Сведения о деталях и помощь в техническом обслуживании.

Начало работы с Husqvarna Connect

1. Загрузите приложение Husqvarna Connect на свое мобильное устройство.

2. Зарегистрируйтесь в приложении Husqvarna Connect.

3. Выполните пошаговые инструкции в приложении Husqvarna Connect для подключения и регистрации агрегата.

Примечание: Приложение Husqvarna Connect доступно для загрузки не на всех рынках. Для получения более подробной информации обратитесь в свой сервисный центр.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Условие Возможные неисправности Порядок устранения
Мигает предупреждающий светодиодный индикатор аккумулятора.	Отклонение температуры, аккумулятор слишком холодный или слишком горячий для использования.
	Аккумулятор разряжен. Зарядите аккумулятор.
Загорается предупреждающий светодиодный индикатор аккумулятора.	Постоянная ошибка аккумулятора. Обратитесь в дилерский центр.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

• Входящие в комплект литий-ионные аккумуляторы соответствуют требованиям законодательства в отношении опасных товаров.

• Соблюдайте особые требования к упаковке и маркировке для коммерческих перевозок, в том числе третьими лицами и экспедиторами.
  • Перед отправкой/транспортировкой изделия обратитесь к человеку, прошедшему специальную подготовку по работе с опасными материалами. Соблюдайте все применимые государственные нормативы.

• При помещении аккумулятора в упаковку заклейте контакты лентой. Плотно упакуйте аккумулятор во избежание повреждений и несчастных случаев.

• Не допускается хранение аккумулятора в местах, где возможно возникновение статического электричества. Нельзя хранить аккумулятор в металлической коробке.
• Поместите аккумулятор в сухое, чистое и непромерзшее место с допустимой температурой.
• Храните аккумулятор при температуре от 5 °C (41 °F) до 25 °C (77 °F). Храните аккумулятор вдали от солнечного света.

• Перед помещением аккумулятора на длительное хранение зарядите его до 30-50%.
- Перед помещением аккумулятора на хранение очистите его.

Утилизация

Этот символ указывает на то, что данное изделие не подлежит утилизации в качестве бытовых отходов. Изделие необходимо передать в местный центр сбора и переработки электрического и электронного оборудования. Таким образом будет обеспечено надлежащее обращение с отходами по окончании срока службы. Для получения информации обратитесь в местные органы власти, местные службы по утилизации отходов, к дилеру или продавцу. Из-за потенциального наличия опасных веществ неправильная утилизация может нанести вред окружающей среде и здоровью людей.

Примечание: Данный символ нанесен на само изделие или его упаковку.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Технические данные приведены на паспортной табличке аккумулятора.

Табл.

	QC330 QC500	40-C500X 40-	C750X
Напряже-ние, В	36 36 36 36
Входное на-пряжение, В	100–240 100–	240 100–240 100–240
Частота, Гц 5	50–60 50–60 50–	60 50–60
Мощность, Вт	330 QC330 50	0 750
