Tuotetyyppi	Litiumioniakku
Merkki	Husqvarna
Malli	40-B70
Nimellisjännite	36 V
Nimelliskapasiteetti	4,0 Ah
Lataustilan ilmaisin	4 LED + 1 varoitus-LED
Yhteensopivat laturit	QC80, QC250, 40-C80, QC330, QC500, 40-C500X, 40-C750X
Käyttölämpötila	-10 °C – 40 °C
Latauslämpötila	5 °C – 40 °C
Paino (arvioitu)	0,8 kg
Mitat (P x L x K, arvioitu)	120 x 80 x 70 mm
Liitettävä sovellus	Husqvarna Connect (iOS/Android)
Päätoiminnot	Husqvarna-langattomien tuotteiden virtalähde, latauksen ja virheen LED-ilmaisin, suojaus äärimmäisiltä lämpötiloilta
Huolto ja puhdistus	Pidä puhtaana ja kuivana, puhdista liittimet kuivalla liinalla
Turvallisuus	Suojaa suoralta auringonvalolta, kuumuudelta ja liekeiltä; älä pura; älä käytä vaurioituneena; pidä lasten ulottumattomissa
Säilytys	Lämpötila 5 °C – 25 °C, lataus 30 % – 50 %, suojaa kosteudelta ja valolta
Kierrätys	Älä hävitä kotitalousjätteen mukana, vie kierrätyspisteeseen tai kauppaan

Usein kysytyt kysymykset - 40B70 HUSQVARNA

Kuinka tarkistaa akun 40-B70 lataustaso?

Paina akun merkkivalopainiketta. LEDit näyttävät tason: 4 LED = 76-100 %, 3 LED = 51-75 %, 2 LED = 26-50 %, 1 LED = 6-25 %, 1 vilkkuva LED = 0-5 %.

Mitä tehdä, jos akun varoitus-LED vilkkuu?

Varoitus-LED vilkkuu lämpötilapoikkeaman vuoksi (akku liian kylmä tai liian kuuma). Anna akun jäähtyä tai lämmetä lämpötilaan -10 °C – 40 °C. Lataa se, jos se on tyhjä.

Mikä on akun käyttölämpötila-alue?

Käytä akkua vain välillä -10 °C – 40 °C. Lataus on tehtävä välillä 5 °C – 40 °C.

Voinko käyttää akkua 40-B70 muiden merkkien tuotteiden kanssa?

Ei, käytä sitä vain virtalähteenä Husqvarna-tuotteille loukkaantumisen välttämiseksi.

Kuinka akku tulee säilyttää pitkäaikaisesti?

Säilytä sitä kuivassa, puhtaassa ja pakkasenkestävässä paikassa, lämpötilassa 5 °C – 25 °C. Lataa akku 30 % – 50 % ennen säilytystä. Vältä suoraa valoa ja metallilaatikoita.

Mitä tehdä, jos akku on joutunut kosketuksiin veden kanssa?

Pidä akku suojassa vedeltä. Jos se on kastunut, älä käytä sitä ja kuivaa se huolellisesti ennen käyttöä. Älä lataa märkää akkua.

Kuinka akku hävitetään?

Älä heitä akkua kotitalousjätteen mukana. Vie se sähkö- ja elektroniikkalaitteiden keräyspisteeseen (kauppa tai kierrätyskeskus). Katso www.quefairedemesdechets.fr.

Voinko kuljettaa akkua lentokoneessa?

Litiumioniakut ovat vaarallisten aineiden määräysten alaisia. Kaupallisessa kuljetuksessa noudata pakkaus- ja merkintävaatimuksia. Henkilökohtaisessa kuljetuksessa tarkista lentoyhtiöltäsi.

Mitkä laturit ovat yhteensopivia akun 40-B70 kanssa?

Käytä vain hyväksyttyjä Husqvarna-latureita: QC80, QC250, 40-C80, QC330, QC500, 40-C500X tai 40-C750X. Akut on ohjelmistokoodattu.

Kuinka akku puhdistetaan?

Pidä akku puhtaana ja kuivana. Käytä puhdasta ja kuivaa liinaa liittimien puhdistamiseen, jos ne ovat likaiset. Älä käytä kemikaaleja tai hankaavia aineita.

KÄYTTÖOHJE 40B70 HUSQVARNA

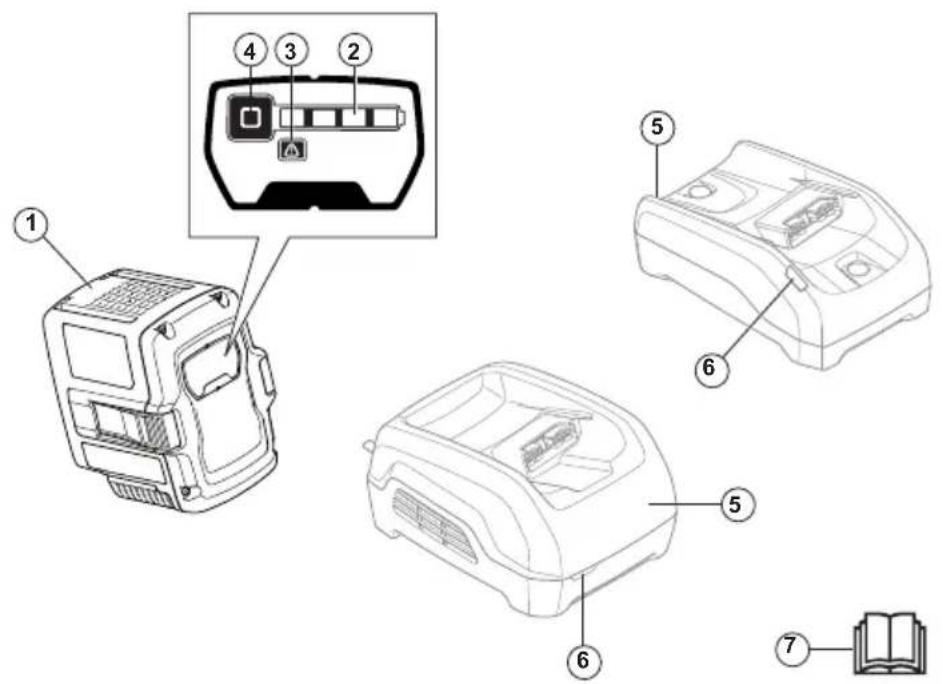

1. Akku
2. Varaustilan LED-merkkivalo
3. Varoitusmerkkivalo
4. Varaustilan ilmaisinpainike
5. Akkulaturi (lisävaruste)
6. Lataustilan LED-merkkivalo
7. Käyttöohje

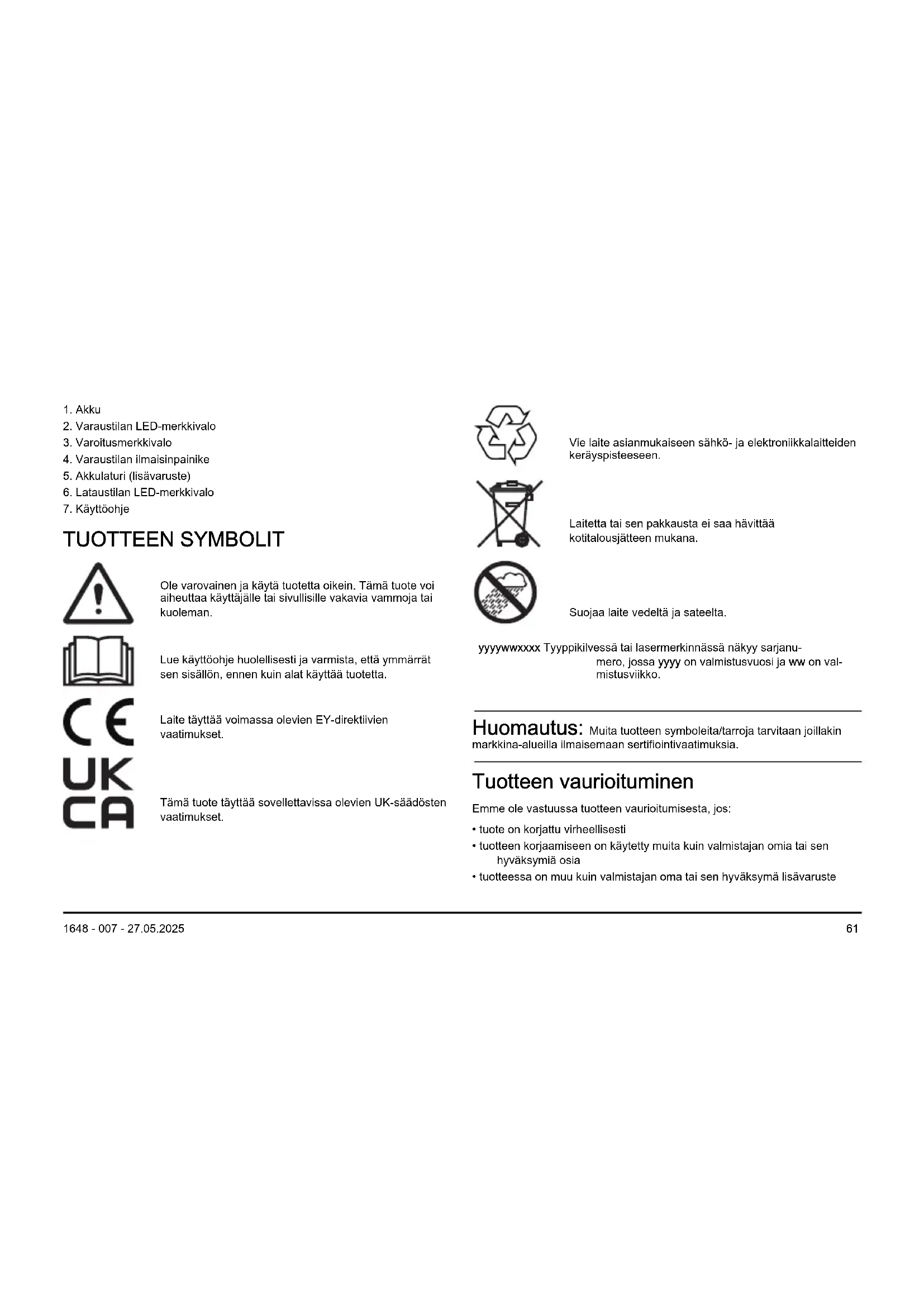

TUOTTEEN SYMBOLIT

! CE UK CA

Ole varovainen ja käytä tuotetta oikein. Tämä tuote voi aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää tuotetta.

Laite täyttää voimassa olevien EY-direktiivien vaatimukset.

Tämä tuote täyttää sovellettavissa olevien UK-säädösten vaatimukset.

Vie laite asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen.

Laitetta tai sen pakkausta ei saa hävittää kotitalousjätteen mukana.

Suojaa laite vedeltä ja sateelta.

yyyywwxxxx Tyyppikilvessä tai lasermerkinnässä näkyy sarjanu- mero, jossa yyyy on valmistusvuosi ja ww on val- mistusviikko.

Huomautus: Muita tuotteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

Tuotteen vaurioituminen

Emme ole vastuussa tuotteen vaurioitumisesta, jos:

• tuote on korjattu virheellisesti
• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

- tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Tuki

Jos tarvitset tuotteeseen liittyvää tukea, siirry Tuki-osioon osoitteeseen, mistä löydät käyttöohjeet ja vianmääritysoppaat, tai voit käyttää Husqvarna Self Service -portaalia ja Tuoteassistenttia (jos ne ovat saatavilla markkinoillasi). Voit kysyä Husqvarna-tuotteen huoltopalveluista huoltoliikkeestä.

TURVALLISUUSMÄÄRITELMÄT

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

KESKEISET TURVAOHJEET

VAROITUS: Lue kaikki turvavaroitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyöminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan.

Huomautus: Pidä kaikki varoitukset ja ohjeet tallessa myöhempää käyttöä varten.

• Käytä vain QC80-, QC250- tai 40-C80-latureita alkuperäisten Husqvarna -akkujen lataamiseen. Akkujen ohjelmisto on suojattu.
• Käytä 40-B70, 40-B140-akkuja vain kyseisten Husqvarna-tuotteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä.
• Älä yritä purkaa tai korjata akkua. Korjauksia saavat tehdä vain valtuutetut jälleenmyyjät.
• Pidä akku suojassa auringonvalolta, kuumuudelta ja avotulelta. Akku voi aiheuttaa palo- ja/tai syöpymisvammoja.
• Älä käytä vaurioitunutta akkua tai akkulaturia.
• Älä altista akkua mekaanisille iskuille.
• Älä ota akkua pois alkuperäisestä pakkauksestaan ennen kuin sitä tarvitaan.
• Älä anna akkuhapon joutua kosketuksiin ihon kanssa. Akkuhappo vahingoittaa ihoa ja aiheuttaa korroosiota ja palovammoja. Jos akkuhappoa joutuu silmiisi, älä hankaa silmiä vaan huuhtele niitä vedellä ainakin 15 minuuttia. Jos akkuhappoa joutuu iholle, puhdista iho runsaalla vedellä ja saippualla. Hakeudu lääkäriin.
• Pidä akku poissa lasten ulottuvilta.

• Pidä akku puhtaana ja kuivana.

• Jos akun liittimet likaantuvat, puhdista ne puhtaalla ja kuivalla rätillä.

• Irrota akku laturista, kun se on latautunut täyteen.
• Irrota akku tuotteesta, kun tuote ei ole käytössä ja kuljetuksen ajaksi.
• Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, ruuveista ja koruista.

KÄYTTÖ

• Akku on ladattava ennen ensimmäistä käyttökertaa. Käytä vain Husqvarna-hyväksyttyjä akkulatureita. Katso kohta TEKNISET TIEDOT sivulla 66.
• Käytä akkua ainoastaan -10...40 °C:n (14...104 °F:n) lämpötiloissa.
• Käytä akkulaturia ainoastaan 5...40 °C:n (41...104 °F:n) ympäristölämpötiloissa.
• Akku ei lataudu, jos akun lämpötila on yli 50 °C (122 °F).
• Painamalla akun varaustilan ilmaisinta näet akun varaustilan.

Akun lataaminen

HUOMAUTUS: Varmista, että akku, laturi ja akun liittimet ovat puhtaat ja kuivat. Älä aseta akkua laturiin, jos se on likainen tai kostea.

1. Liitä laturi pistorasiaan. Latauksen merkkivalo vilkkuu kerran.

HUOMAUTUS: Liitä laturi pistorasiaan, jonka jännite ja taajuus ovat tyyppikilven mukaisia.

1. Kytke akku akkulaturiin. Latauksen merkkivalo syttyy.
2. Irrota akku laturista, kun se on latautunut täyteen. Näet akun varaustilan painamalla akun varaustilan ilmaisinta. Kun kaikki merkkivalot syttyvät, akku on ladattu täyteen.
3. Irrota laturi pistorasiasta vetämällä sähköpistokkeesta. Älä vedä virtajohdosta.

Akun LED-merkkivalo

Näyttö osoittaa akun varaustason ja mahdolliset akkuun liittyvät ongelmat.

LED-merkkivalo Akun varaustila
	40-B70, 40-B140
4 merkkivaloa palaa Akun varaustaso on 76–100 %.
3 merkkivaloa palaa Akun varaustaso on 51–75 %.
2 merkkivaloa palaa Akun varaustaso on 26–50 %.
1 merkkivalo palaa Akun varaustaso on 6–25 %.
1 merkkivalo vilkkuu Akun varaustaso on 0–5%.

Husqvarna Connect

Husqvarna Connect on ilmainen mobiililaitesovellus. Husqvarna Connect -sovelluksella saat lisätoimintoja Husqvarna-laitteeseen.

• Enemmän tuotetietoja.
  • Tietoja koneen osista ja huolto-ohjeita.

Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus mobiililaitteeseesi.

2. Rekisteröi Husqvarna Connect -sovelluksessa.

3. Liitä ja rekisteröi laite Husqvarna Connect -sovelluksen ohjeiden mukaan.

Huomautus: Husqvarna Connect -sovellus ei ole ladattavissa kaikilla markkina-alueilla. Lisätietoja saat huoltoliikkeestä.

VIANMÄÄRITYS

Tila Mahdolliset viat Mahdollinen toimenpide
Akun varoitusmerkkivalo vilkkuu. Lämpötilavaihtelu, akku on liian kylmä tai kuuma käytettäväksi.		Anna akun jäähtyä tai siirrä se sisätilaan lämpenemään. Kun akun lämpötila on oikea, sitä voi käyttää. Akku ei lataudu, jos akun lämpötila on yli 50 °C.
		Käytä akkua -10–40 °C:n lämpötilassa.
		Käytä akkulaturia 5–40 °C:n lämpötilassa.
		Akku on tyhjä. Lataa akku.
Akun varoitusmerkkivalo syttyy. Pysyvä akkuvirhe. Ota yhteyttä jälleenmyyjään.

KULJETUS JA SÄILYTYS

• Mukana tulleet litiumioniakut ovat vaarallisten aineiden lainsäädännön määräysten mukaisia.
• Pakkausta ja merkintöjä koskevia erityismääräyksiä on noudatettava, myös kolmansien osapuolten tai huolitsijoiden järjestämässä tavarakuljetuksessa.
• Keskustele erityiskoulutuksen saaneen vaarallisten aineiden asiantuntijan kanssa ennen tuotteen lähettämistä. Noudata kaikkia kansallisia määräyksiä.
• Teippaa liittimet asettaessasi akun pakettiin. Vältä vahingot ja onnettomuudet asettamalla akku pakettiin tiukasti.

• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.

• Siirrä akku kuivaan, pakkaselta suojattuun ja siistiin paikkaan, jossa on sopiva lämpötila.

• Säilytä akkua varastossa, jossa lämpötila on 5–25 °C. Suojaa akku auringonvalolta.
• Lataa akku ennen pitkäaikaista säilytystä niin, että sen varaustaso on 30–50 %.
• Puhdista akku ennen sen siirtämistä säilytykseen.

Hävittäminen

Symboli kertoo, että tuotetta ei saa hävittää kotitalousjätteen mukana. Kierrätä se paikallisen sähkö- ja elektroniikkalaitteiden keräysjärjestelmän kautta. Tämä edistää asianmukaista jätteenkäsittelyä laitteiden elinkaaren lopussa. Lisätietoja saat paikallisilta viranomaisilta, jätehuoltopalveluista tai

jälleenmyyjältä. Väärä hävittämistapa voi aiheuttaa ympäristölle ja ihmisille haittaa mahdollisten vaarallisten aineiden vuoksi.

Huomautus: Symboli on joko tuotteessa tai sen pakkauksessa.

TEKNISET TIEDOT

Tekniset tiedot ovat akun arvokilvessä.

Taulukko

	QC330 QC500	40-C500X 40	C750X
Jännite, V 36	36 36 36
Tulojännite, V	100-240 100-	240 100-240 1	00-240
Taajuus, Hz 50	-60 50-60 50-	60 50-60
Teho, W 330	QC330 500 750
