Tipo di prodotto	Batteria Li-ion
Marca	Husqvarna
Modello	40-B70
Tensione nominale	36 V
Capacità nominale	4,0 Ah
Indicatore di carica	4 LED + 1 LED di avvertimento
Caricabatterie compatibili	QC80, QC250, 40-C80, QC330, QC500, 40-C500X, 40-C750X
Temperatura di utilizzo	-10 °C a 40 °C
Temperatura di carica	5 °C a 40 °C
Peso (stimato)	0,8 kg
Dimensioni (L x l x H, stimate)	120 x 80 x 70 mm
Applicazione connessa	Husqvarna Connect (iOS/Android)
Funzioni principali	Alimentazione dei prodotti Husqvarna senza fili, indicatore LED di carica e errore, protezione contro le temperature estreme
Manutenzione e pulizia	Mantenere pulita e asciutta, pulire i terminali con un panno asciutto
Sicurezza	Proteggere dai raggi diretti, dal calore e dalle fiamme; non smontare; non utilizzare se danneggiata; tenere fuori dalla portata dei bambini
Conservazione	Temperatura 5 °C - 25 °C, carica tra 30% e 50%, al riparo dall'umidità e dalla luce
Riciclaggio	Non gettare con i rifiuti domestici, depositare in un centro di riciclaggio o in negozio

Domande frequenti - 40B70 HUSQVARNA

Come verificare il livello di carica della batteria 40-B70?

Premere il pulsante dell'indicatore della batteria. I LED mostrano il livello: 4 LED = 76-100%, 3 LED = 51-75%, 2 LED = 26-50%, 1 LED = 6-25%, 1 LED lampeggiante = 0-5%.

Cosa fare se il LED di avvertimento della batteria lampeggia?

Il LED di avvertimento lampeggia in caso di anomalia di temperatura (batteria troppo fredda o troppo calda). Lasciare raffreddare o riscaldare la batteria fino a una temperatura compresa tra -10 °C e 40 °C. Ricaricarla se è scarica.

Qual è l'intervallo di temperatura per utilizzare la batteria?

Utilizzare la batteria solo tra -10 °C e 40 °C. La carica deve essere effettuata tra 5 °C e 40 °C.

Posso utilizzare la batteria 40-B70 con prodotti di altre marche?

No, utilizzarla solo come fonte di alimentazione per i prodotti Husqvarna per evitare lesioni.

Come devo conservare la batteria a lungo termine?

Conservarla in un luogo asciutto, pulito e al riparo dal gelo, tra 5 °C e 25 °C. Caricarla tra il 30% e il 50% prima della conservazione. Evitare la luce diretta e contenitori metallici.

Cosa fare se la batteria è entrata in contatto con l'acqua?

Tenere la batteria al riparo dall'acqua. Se è bagnata, non utilizzarla e asciugarla accuratamente prima dell'uso. Non caricare una batteria umida.

Come smaltire la batteria?

Non gettare la batteria con i rifiuti domestici. Depositarla in un punto di raccolta per apparecchiature elettriche ed elettroniche (negozio o centro di riciclaggio). Consultare www.quefairedemesdechets.fr.

Posso trasportare la batteria in aereo?

Le batterie Li-ion sono soggette alle normative sulle merci pericolose. Per il trasporto commerciale, seguire i requisiti di imballaggio ed etichettatura. Per il trasporto personale, verificare con la propria compagnia aerea.

Quali caricabatterie sono compatibili con la batteria 40-B70?

Utilizzare solo i caricabatterie Husqvarna omologati: QC80, QC250, 40-C80, QC330, QC500, 40-C500X o 40-C750X. Le batterie sono codificate tramite software.

Come pulire la batteria?

Mantenere la batteria pulita e asciutta. Utilizzare un panno pulito e asciutto per pulire i terminali se sono sporchi. Non utilizzare prodotti chimici o abrasivi.

MANUALE UTENTE 40B70 HUSQVARNA

IT Manuale dell'operatore 88-94

JA 取扱説明書

KO사용자 설명서

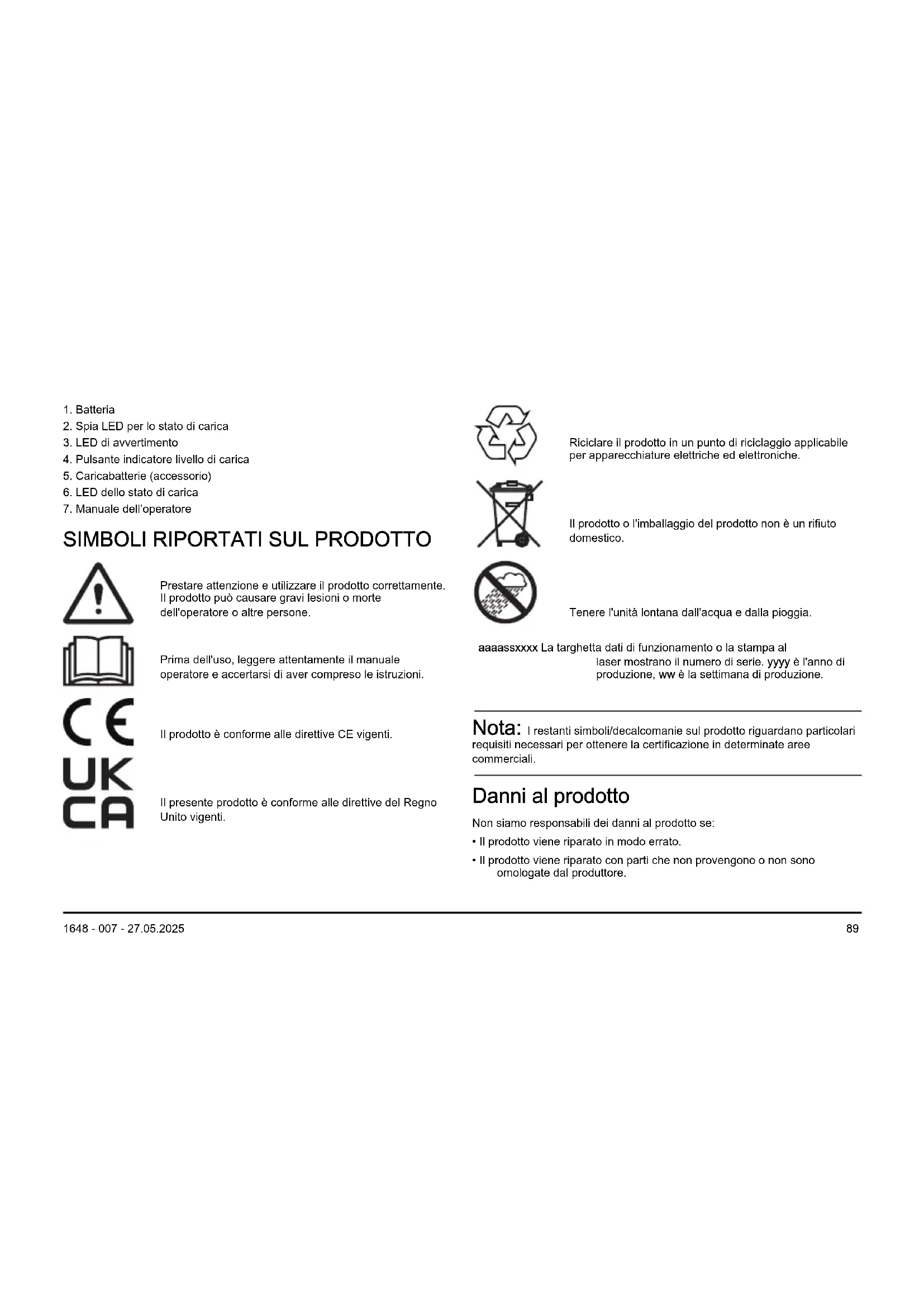

1. Batteria
2. Spia LED per lo stato di carica
3. LED di avvertimento
4. Pulsante indicatore livello di carica
5. Caricabatterie (accessorio)
6. LED dello stato di carica
7. Manuale dell'operatore

SIMBOLI RIPORTATI SUL PRODOTTO

Prestare attenzione e utilizzare il prodotto correttamente. Il prodotto può causare gravi lesioni o morte dell'operatore o altre persone.

Prima dell'uso, leggere attentamente il manuale operatore e accertarsi di aver compreso le istruzioni.

Il prodotto è conforme alle direttive CE vigenti.

Il presente prodotto è conforme alle direttive del Regno Unito vigenti.

Riciclare il prodotto in un punto di riciclaggio applicabile per apparecchiature elettriche ed elettroniche.

Il prodotto o l'imballaggio del prodotto non è un rifiuto domestico.

Tenere l'unità lontana dall'acqua e dalla pioggia.

aaaassxxxx La targhetta dati di funzionamento o la stampa al laser mostrano il numero di serie. yyyy è l'anno di produzione, ww è la settimana di produzione.

Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in determinate aree commerciali.

Danni al prodotto

Non siamo responsabili dei danni al prodotto se:

• Il prodotto viene riparato in modo errato.

• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.

• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.

• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente.

Supporto

Per ricevere assistenza sul prodotto, andare alla sezione Supporto su per accedere alle istruzioni, alle guide alla risoluzione dei problemi o per utilizzare il self-service Husqvarna e l'assistente prodotto (se disponibili nel proprio mercato). Per ulteriore assistenza sul prodotto, contattare il centro di assistenza Husqvarna.

DEFINIZIONI DI SICUREZZA

Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale.

AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate.

ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate.

Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

ISTRUZIONI DI SICUREZZA IMPORTANTI

AVVERTENZA: Leggere attentamente tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può dare luogo a scosse elettriche, incendi e/o gravi lesioni.

Nota: Conservare tutte le avvertenze e le istruzioni.

• Utilizzare solo i caricabatterie QC80QC250oppure QC250 per ricaricare le batterie originali 40-C80. Le batterie sono codificate mediante software.
• Utilizzare esclusivamente le batterie 40-B70, 40-B140 come alimentazione per i prodotti Husqvarna in questione. Per evitare il rischio di lesioni, non utilizzare la batteria come fonte di alimentazione per altri dispositivi.
• Non tentare di smontare o riparare la batteria. Tutte le riparazioni devono essere eseguite esclusivamente da un concessionario autorizzato.
• Tenere la batteria lontano dalla luce del sole, dal calore o da fiamme libere. La batteria può causare bruciature e/o ustioni chimiche.
  • Non utilizzare una batteria o un caricabatterie danneggiati.
  • Non causare shock meccanico alla batteria.
• Non rimuovere la batteria dalla sua confezione fino al momento dell'effettivo utilizzo.
• Evitare il contatto cutaneo con l'acido della batteria. L'acido della batteria provoca lesioni alla pelle, corrosione e ustioni. In caso di contatto con gli occhi, non strofinare, ma sciacquare gli occhi con acqua

abbondante per almeno 15 minuti. Se l'acido della batteria viene a contatto con la pelle, lavare la cute con abbondante acqua e sapone. Consultare un medico.

• Tenere la batteria fuori dalla portata dei bambini.
• Tenere la batteria pulita e asciutta.
• Pulire i terminali della batteria con un panno pulito e asciutto, se necessario.
• Non tenere la batteria nel caricabatterie quando è completamente carica.
• Rimuovere la batteria quando non si usa il prodotto e durante il trasporto.
• Conservare le batterie lontano da oggetti metallici, come ad esempio chiodi, viti o gioielli.

FUNZIONAMENTO

• È necessario ricaricare la batteria prima di utilizzarla per la prima volta. Utilizzare solo caricabatterie approvati Husqvarna. Fare riferimento a DATI TECNICI alla pagina 94.
• Utilizzare la batteria soltanto quando la temperatura ambiente è compresa tra -10 °C (14 °F) e 40 °C (104 °F).
• Utilizzare il caricabatterie soltanto quando la temperatura ambiente è compresa tra 5 °C (41 °F) e 40 °C (104 °F).
• La batteria non si carica se la sua temperatura è superiore a 50 °C (122 °F).
• Premere il pulsante indicatore dello stato della batteria per ricevere le informazioni sullo stato di carica della batteria.

Ricarica della batteria

ATTENZIONE: Assicurarsi che la batteria, il caricabatterie e i terminali della batteria siano puliti e asciutti. Non inserire la batteria nel caricabatterie se è sporco o bagnato.

1. Collegare il caricabatterie a una presa di corrente. Il LED di carica lampeggia 1 volta.

ATTENZIONE: Collegare il caricabatterie solo a una presa di corrente con la tensione e la frequenza indicate sulla targhetta dati di funzionamento.

1. Collegare la batteria al caricabatterie. Il LED di carica si accende.
2. Rimuovere la batteria dal caricabatterie quando è completamente carica. Premere il pulsante di indicatore di batteria per lo stato della batteria. Quando tutte le spie LED sulla batteria sono accese, la batteria è completamente carica.
3. Estrarre la spina di alimentazione per scollegare il caricabatterie dalla presa di corrente. Non tirare il cavo di alimentazione.

LED della batteria

Il display mostra lo stato di carica e se sussistono problemi con la batteria.

Spia LED Stato della batteria (stato di carica)
	40-B70, 40-B140
4 LED sono accesi La batteria è carica al 76% - 100%.
3 LED sono accesi La batteria è carica al 51% - 75%.
2 LED sono accesi La batteria è carica al 26% - 50%.
1 LED è acceso La batteria è carica al 6% - 25%.
1 LED lampeggia La batteria è carica al 0% - 5%.

Husqvarna Connect

Husqvarna Connect è un'app gratuita per i dispositivi mobili. L'app Husqvarna Connect fornisce funzioni estese per il prodotto Husqvarna.

- Informazioni aggiuntive sul prodotto.

- Dettagli, guida, parti del prodotto e manutenzione.

Primo utilizzo di Husqvarna Connect

1. Scaricare l'app Husqvarna Connect sul proprio dispositivo mobile.

2. Registrarsi nell'app Husqvarna Connect.

3. Seguire le istruzioni dell'app Husqvarna Connect per collegare e registrare il prodotto.

Nota: L'app Husqvarna Connectnon è disponibile per il download in tutti i mercati. Rivolgersi al centro di assistenza per maggiori informazioni.

RICERCA DEI GUASTI

Condizione Possibili guasti Possibile procedura
Il LED di avvertenza della batteria lam-peggia.	Deviazione di temperatura, la batteria è troppo fredda o troppo calda per essere usata.	Lasciare raffreddare la batteria o spostarla all'interno per riscaldarla.Quando la batteria ha la temperatura corretta, può essere usata di nuovo. La batteria non si carica se la sua temperatura è superiore a 50 °C (122 °F).
		Utilizzare la batteria a temperature ambiente comprese tra -10 °C (14 °F) e 40 °C (104 °F).
		Utilizzare il caricabatterie a temperature ambiente comprese tra 5 °C (41 °F) e 40 °C (104 °F).
	La batteria è scarica. Caricare la batteria.
Il LED di avvertenza della batteria si accende.	Errore permanente della batteria. Rivolgersi al proprio rivenditore.

TRASPORTO E RIMESSAGGIO

• Le batterie agli ioni di litio in dotazione rispettano i requisiti di legge sulle merci pericolose.
• Rispettare i requisiti speciali riportati sulla confezione e sulle etichette per il trasporto commerciale, comprese quelle di terzi e corrieri.

• Parlare con personale che ha seguito una formazione specifica in materiali pericolosi prima di inviare il prodotto. Rispettare tutte le norme nazionali vigenti.

• Quando si inserisce la batteria in un contenitore, applicare del nastro adesivo sui contatti. Inserire la batteria nel contenitore in modo da garantirne la massima aderenza per evitare danni e incidenti.

• Non conservare la batteria in aree elettricamente statiche. Non conservare mai la batteria in una scatola di metallo.
• Mettere la batteria in un luogo asciutto, non soggetto a gelate e pulito con una temperatura corretta.
• Stoccare la batteria a una temperatura compresa fra 5 °C (41 °F) e 25 °C (77 °F). Tenere la batteria lontano dalla luce solare.
• Caricare la batteria dal 30% al 50% prima di immagazzinarla per lunghi periodi.

• Pulire la batteria prima di stoccarla.

Smaltimento

Questo simbolo indica che il prodotto non è un rifiuto domestico. Riciclarlo tramite il sistema di raccolta locale per le apparecchiature elettriche ed elettroniche. Ciò contribuisce a una corretta gestione dei rifiuti al termine del ciclo di vita. Per informazioni, contattare le autorità locali, i servizi di smaltimento dei rifiuti domestici, il concessionario o il rivenditore di zona. Lo smaltimento non corretto può avere potenziali effetti negativi sull'ambiente e sulla salute, a causa della potenziale presenza di sostanze pericolose.

Nota: Il simbolo compare sul prodotto o sull'imballaggio.

DATI TECNICI

Per i dati tecnici, fare riferimento alla targhetta dati di funzionamento della batteria.

Tabella

	QC330 QC500	40-C500X 40	C750X
Tensione, V 36	36 36 36

	QC330 QC500	40-C500X 40-	C750X
Tensione di entrata, V	100-240 100-2	40 100-240 100	-240
Frequenza, Hz	50-60 50-60 50-60 50-60
Potenza, W 330	QC330 500	750
