40B70 - Akumulators HUSQVARNA - Bezmaksas lietošanas instrukcija

Produkta veids	Li-ion akumulators
Zīmols	Husqvarna
Modelis	40-B70
Nominālais spriegums	36 V
Nominālā ietilpība	4,0 Ah
Uzlādes līmeņa indikators	4 gaismas diodes + 1 brīdinājuma gaismas diode
Saderīgie lādētāji	QC80, QC250, 40-C80, QC330, QC500, 40-C500X, 40-C750X
Darba temperatūra	-10 °C līdz 40 °C
Uzlādes temperatūra	5 °C līdz 40 °C
Svars (aptuvens)	0,8 kg
Izmēri (G x P x A, aptuveni)	120 x 80 x 70 mm
Saistītā lietotne	Husqvarna Connect (iOS/Android)
Galvenās funkcijas	Bezvadu Husqvarna produktu barošana, uzlādes un kļūdu LED indikators, aizsardzība pret ekstremālām temperatūrām
Apkope un tīrīšana	Uzturēt tīru un sausu, tīrīt spailes ar sausu drānu
Drošība	Sargāt no tiešiem saules stariem, karstuma un liesmām; neizjaukt; nelietot, ja bojāts; turēt bērniem nepieejamā vietā
Uzglabāšana	Temperatūra 5 °C - 25 °C, uzlāde no 30% līdz 50%, sargāt no mitruma un gaismas
Pārstrāde	Neizmest kopā ar sadzīves atkritumiem, nodot atkritumu savākšanas punktā vai veikalā

Bieži uzdotie jautājumi - 40B70 HUSQVARNA

Kā pārbaudīt 40-B70 akumulatora uzlādes līmeni?

Nospiediet akumulatora indikatora pogu. Gaismas diodes parāda līmeni: 4 gaismas diodes = 76-100%, 3 gaismas diodes = 51-75%, 2 gaismas diodes = 26-50%, 1 gaismas diode = 6-25%, 1 mirgojoša gaismas diode = 0-5%.

Ko darīt, ja akumulatora brīdinājuma gaismas diode mirgo?

Brīdinājuma gaismas diode mirgo temperatūras novirzes gadījumā (akumulators ir pārāk auksts vai pārāk karsts). Ļaujiet akumulatoram atdzist vai sasilt līdz temperatūrai no -10 °C līdz 40 °C. Ja tas ir tukšs, uzlādējiet to.

Kāds ir akumulatora lietošanas temperatūras diapazons?

Lietojiet akumulatoru tikai no -10 °C līdz 40 °C. Uzlāde jāveic no 5 °C līdz 40 °C.

Vai es varu izmantot 40-B70 akumulatoru ar citu zīmolu produktiem?

Nē, izmantojiet to tikai kā strāvas avotu Husqvarna produktiem, lai izvairītos no savainojumiem.

Kā man ilgtermiņā uzglabāt akumulatoru?

Uzglabājiet to sausā, tīrā un bezsala vietā no 5 °C līdz 25 °C. Pirms uzglabāšanas uzlādējiet to no 30% līdz 50%. Izvairieties no tiešas gaismas un metāla kastēm.

Ko darīt, ja akumulators ir nonācis saskarē ar ūdeni?

Sargājiet akumulatoru no ūdens. Ja tas ir slapjš, nelietojiet to un rūpīgi nosusiniet pirms lietošanas. Nelādējiet mitru akumulatoru.

Kā atbrīvoties no akumulatora?

Neizmest akumulatoru kopā ar sadzīves atkritumiem. Nododiet to elektrisko un elektronisko iekārtu savākšanas punktā (veikalā vai atkritumu savākšanas punktā). Skatiet www.quefairedemesdechets.fr.

Vai es varu pārvadāt akumulatoru lidmašīnā?

Li-ion akumulatori ir pakļauti bīstamo preču noteikumiem. Komerciāliem pārvadājumiem ievērojiet iepakojuma un marķēšanas prasības. Personīgiem pārvadājumiem sazinieties ar savu aviokompāniju.

Kādi lādētāji ir saderīgi ar 40-B70 akumulatoru?

Izmantojiet tikai apstiprinātus Husqvarna lādētājus: QC80, QC250, 40-C80, QC330, QC500, 40-C500X vai 40-C750X. Akumulatori ir programmatūras kodēti.

Kā tīrīt akumulatoru?

Uzturiet akumulatoru tīru un sausu. Ja spailes ir netīras, izmantojiet tīru un sausu drānu to tīrīšanai. Neizmantojiet ķīmiskas vielas vai abrazīvus materiālus.

LIETOŠANAS INSTRUKCIJA 40B70 HUSQVARNA

LV Lietošanas pamācība 116-122

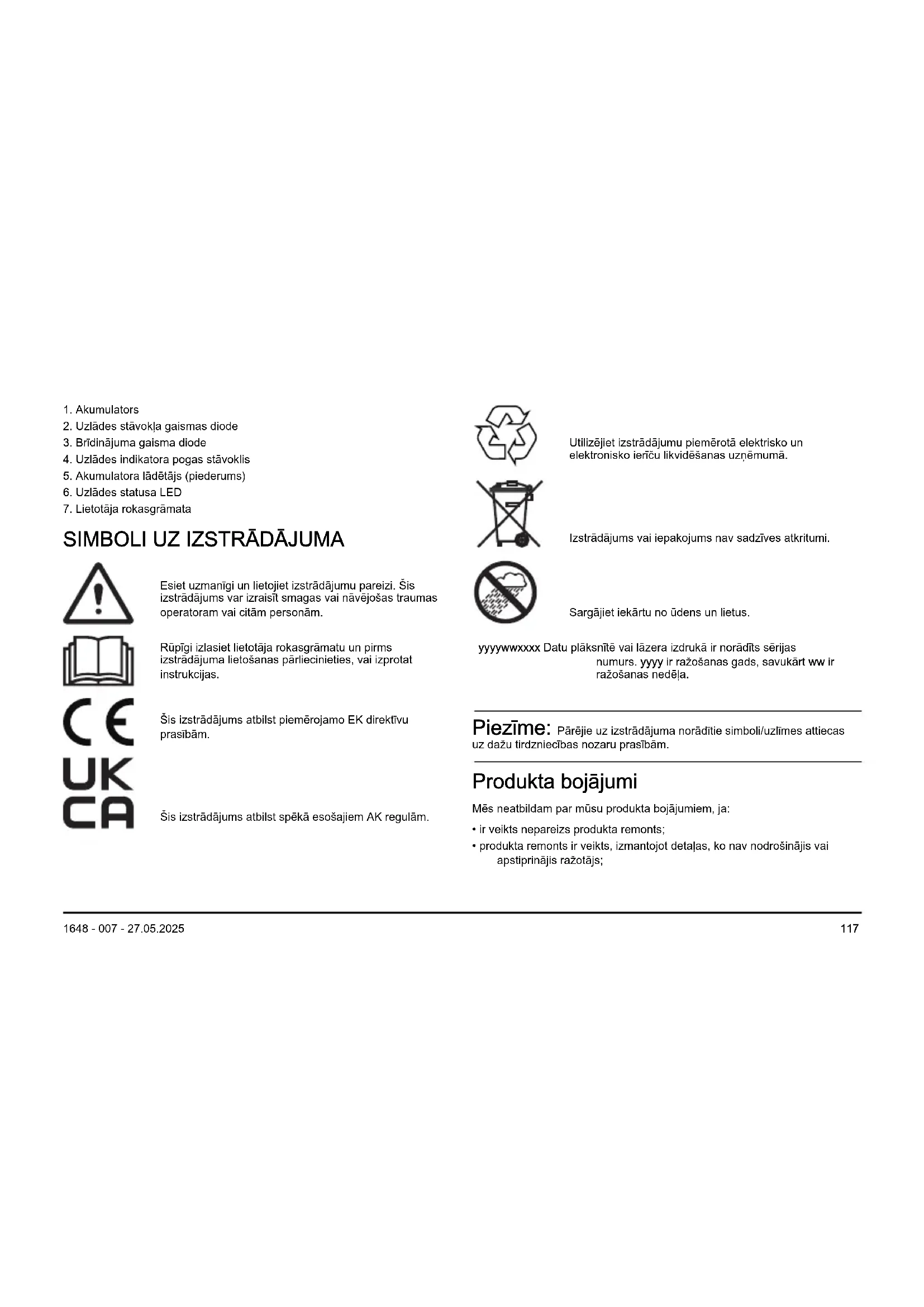

1. Akumulators
2. Uzlādes stāvok|a gaismas diode
3. Brīdinājuma gaisma diode
4. Uzlādes indikatora pogas stāvoklis
5. Akumulatora lādētājs (piederums)
6. Uzlādes statusa LED
7. Lietotāja rokasgrāmata

SIMBOLI UZ IZSTRĀDĀJUMA

Esiet uzmanīgi un lietojiet izstrādājumu pareizi. Šis izstrādājums var izraisīt smagas vai nāvējošas traumas operatoram vai citām personām.

Rūpīgi izlasiet lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas.

Šis izstrādājums atbilst piemērojamo EK direktīvu prasībām.

Šis izstrādājums atbilst spēkā esošajiem AK regulām.

Utilizējiet izstrādājumu piemērotā elektrisko un elektronisko ierīču likvidēšanas uzņēmumā.

Izstrādājums vai iepakojums nav sadzīves atkritumi.

Sargājiet iekārtu no ūdens un lietus.

yyyywwxxxx Datu pläksnītē vai lāzera izdrukā ir norādīts sērijas numurs. yyyy ir ražošanas gads, savukārt ww ir ražošanas nedēļa.

Piezime: Pārējie uz izstrādājuma norādītie simboli/uzlīmes attiecas uz dažu tirdzniecības nozaru prasībām.

Produkta bojājumi

Mês neatbildam par mūsu produkta bojājumiem, ja:

• ir veikts nepareizs produkta remonts;

• produkta remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• produktam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• produkta remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Atbalsts

Lai saņemtu atbalstu saistībā ar smalcinātāju, dodieties uz atbalsta sadaļu vietnē , lai pieklūtu norādījumiem, problēmu novēršanas rokasgrāmatām vai izmantotu funkciju Husqvarna pašapkalpošanās palīgs un izstrādājumu asistentu (ja pieejams jūsu regionā). Lai saņemtu atbalstu saistībā ar smalcinātāju, sazinieties ar Husqvarna, apkopes pakalpojumu nodrošinātāju.

DROŠĪBAS DEFINĪCIJAS

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĚROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

SVARĪGI NORĀDĪJUMI PAR DROŠĪBU

BRĪDINĀJUMS: Izlasiet visus drošības brīdinājumus un norādījumus. Neievērojot brīdinājumus un norādījumus, var rasties elektrotrauma, aizdegšanās un/vai smagas traumas.

Piezīme: Saglabājiet visus brīdinājumus un norādījumus.

• QC80 originālā akumulatora uzlādei izmantojiet tikai akumulatora lādētājus, QC250 40-C80 vai Husqvarna. Akumulatoriem ir šifrēta programmatūra.
• Kā barošanas avotu izmantojiet 40-B70, 40-B140 akumulatorus, kas paredzēts tikai saistītajiem Husqvarna produktiem. Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu ieriču barošanas avotu.
• Akumulatoru nedrikst izjaukt vai labot. Visi remontdarbi jäveic tikai apstiprinātam izplatītājam.
• Neglabājiet akumulatoru vietās, ka ir pakļautas tiešai saulesgaismai, karstumam vai atklātām liesmām. Akumulators var radīt apdegumus un/vai kīmiskos apdegumus.
• Nelietojiet bojātu akumulatoru vai akumulatora lādētāju.
• Nepakłaujiet akumulatoru mehāniskiem triecieniem.
• Iznemiet akumulatoru no iepakojuma tikai tad, kad to lietosit.
• Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Elektrolīts rada ādas traumas, koroziju un apdegumus. Ja elektrolīts iekļūst acīs, neberzējiet tās, bet skalojiet ar lielu daudzumu ūdens vismaz 15 minūtes. Ja elektrolīts ir nonācis saskarē ar ādu, āda ir jātīra ar lielu daudzumu ūdens un ziepēm. Meklējiet medicīnisku palīdzību.
  • Sargiet akumulatoru no bērniem.

• Uzturiet akumulatoru tīru un sausu.
- Tiriet akumulatora spailes ar fīru un sausu drānu, ja tās klūst netīras.
- Kad akumulators pilnībā uzlādēts, izņemiet to no akumulatora lādētāja.
- Izņemiet akumulatoru no izstrādājuma, ja to nelietosiet vai arī pārvadāsiet.
- Uzglabājiet akumulatorus vietā, kur nav metāla priekšmetu, piemēram, naglu, skrūvju vai rotaslietu.

LIETOŠANA

• Pirms akumulatora pirmās izmantošanas reizes tas jāuzlādē. Vienmēr izmantojiet Husqvarna apstiprinātus akumulatora lādētājus. Skatiet šeit: TEHNISKIE DATI lpp. 122.
• Izmantojiet akumulatoru tikai tad, ja apkārtējās vides temperatūra ir robežās no -10 °C (14 °F) līdz 40 °C (104 °F).
• Izmantojiet akumulatora lādētāju tikai tad, ja apkārtējās vides temperatūra ir robežās no 5 °C (41 °F) līdz 40 °C (104 °F).
• Akumulators netiks uzlādēts, ja akumulatora temperatūra pārsniedz 50 °C (122 °F).
• Nospiediet akumulatora indikatora pogu, lai saņemtu informāciju par akumulatora uzlādes stāvokli.

Akumulatora uzlāde

IEVĒROJIET: Nodrošiniet, lai akumulators, akumulatora lādētājs un akumulatora spailes būtu tīras un

sausas. Neievietojiet akumulatoru akumulatora lādētājā, ja tas ir netīrs vai mitrs.

1. Pieslēdziet akumulatora lādētāju strāvas padevei. Uzlādes LED indikators nomirgo vienu reizi.

IEVĒROJIET: Pieslēdziet akumulatora lādētāju tikai atbilstoši spriegumam un frekvencei, kas norādīta uz datu plāksnītes.

1. Pievienojiet akumulatoru pie lādētāja. ledegas uzlādes LED indikators.
2. Kad akumulators ir pilnībā uzlādēts, izņemiet to no akumulatora lādētāja. Lai skātitu uzlādes statusu, nospiediet akumulatora indikatora pogu. Kad iedegas visi akumulatora LED indikatori, akumulators ir pilnībā uzlādēts.
3. Izraujiet kontaktdakšu no kontaktligzdas, lai atvienotu akumulatora lādētāju no strāvas. Nevelciet aiz strāvas vada.

Akumulatora gaismas diodes indikators

Displejā ir redzams uzlādes līmenis un akumulatora problēmu ziņojumi, ja pastāv problēmas.

Gaismas diodes indikators Akumulatora stāvoklis (uzlādes stāvoklis)
	40-B70, 40-B140
Deg četras gaismas diodes Akumulators ir uzlādēts 76–100% apmērā.
Deg trīs gaismas diodes Akumulators ir uzlādēts 51–75% apmērā.
Deg divas gaismas diodes Akumulators ir uzlādēts 26–50% apmērā.
Deg viena gaismas diode Akumulators ir uzlādēts 6–25% apmērā.
Mirgo viena gaismas diode Akumulatora ir uzlādēts 0–5% apmērā.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam.

• Paplašināta izstrādājuma informācija.
• Informācija par izstrādājuma dalām un apkopi un palīdzība ar to.

Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet lietotni Husqvarna Connect savā mobilajā ierīcē.

2. Registrējieties Husqvarna Connect lietotnē.

3. Izpildiet Husqvarna Connect lietotnē sniegtos norādījumus, lai pievienotu un registrētu izstrādājumu.

Piezīme: Lietotne Husqvarna Connect nav pieejama lejupielādei visos régionos. Lai iegūtu plašāku informāciju, sazinieties ar apkopes sniedzēju.

PROBLÉMU NOVĚRŠANA

Stāvoklis lespējamās klūmes lespējamā procedūra
Mirgo akumulatora brīdinājuma gais-mas diode.	Temperatūras nobīde, akumulators ir pārāk auksts vai pārāk karsts, lai to lie-totu.	Laujiet, lai akumulators atdziest, vai ienesiet to telpā, lai sasildītu. Kad akumulators ir sasniedzis pareizu temperatūru, to var atkal lietot. Aku-mulators netiks uzlādēts, ja akumulatora temperatūra pārsniedz 50 °C (122 °F).
		Akumulatoru drīkst izmantot apkārtējā temperatūrā no -10 °C (14 °F) līdz 40 °C (104 °F).
		Izmantojiet akumulatora lādētāju vides temperatūras diapazonā no 5 °C (41 °F) līdz 40 °C (104 °F).
	Akumulators ir tukšs. Uzlādējiet akumulatoru.
Iedegas akumulatora brīdinājuma gais-mas diode.	Pastāvīga akumulatora klūda. Sazinieties ar izplatītāju.

TRANSPORTĒŠANA UN UZGLABĀŠANA

• Komplektācijā iekļautie litija jonu akumulatori atbilst bīstamo preču normatīvo aktu prasībām.
• levērojiet īpašās prasības, kas norādītas uz iepakojuma un uzlīmēm attiecībā uz komerciālu transportēšanu, kā ari trešās puses un transportētāju prasības.

• Pirms nosūtāt izstrādājumu, konsultējieties ar bīstamo preču apstrādes speciālistu. levērojiet visus spēkā esošos valsts likumus.

• Kad ievietojat akumulatoru iepakojumā, kontaktus aizlīmējiet ar līmlenti. levietojiet akumulatoru iepakojumā stingri, lai izvairītos no bojājumiem un negadījumiem.

• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.
• Novietojiet akumulatoru sausā un tīrā vietā, kurā temperatūra ir virs nulles un atbilstīga.
• Novietojiet akumulatoru glabāšanai vietā, kur temperatūra ir robežās no 5 °C (41 °F) līdz 25 °C (77 °F). Sargiet akumulatoru no saules gaismas.
• Pirms akumulatoru novietojat ilgstošai uzglabāšanai, uzlādējiet to par 30–50%.

- Pirms novietot akumulatoru glabāšanai, notīriet to.

Utilizācija

Simbols norāda, ka akumulatora lādētājs nav sadzīves atkritumi. Utilizējiet to, izmantojot elektrisko un elektronisko ieriču savākšanas sistēmu jūsu valstī. Tas veicinās pienācīgu atkritumu apsaimniekošanu ieriču aprites cikla beigās. Lai iegūtu informāciju, sazinieties ar vietējām valsts iestādēm, sadzīves atkritumu pārstrādes pakalpojumu nodrošinātājiem, izplatītāju vai mazumtirgotāju. Nepareiza utilizācija var radīt iespējamu negafīvu ietekmi uz vidi un cilvēku veselību, jo pastāv bīstamu vielu klātbūtnes risks.

Piezīme: Simbols ir redzams uz akumulatora lādētāja vai tā iepakojuma.

TEHNISKIE DATI

Tehniskos datus skatiet akumulatora datu plāksnītē.

Tabula

	QC330 QC500	40-C500X 40	C750X
Spriegums(V)	36 36 36 36

	QC330 QC500	40-C500X 40-C750X
levades spriegums, V	100-240 100-240	100-240 100-240
Frekvence, Hz	50-60 50-60 50-60 50-60
Jauda, W 330	QC330 500 750
