Ürün Tipi	Li-ion Pil
Marka	Husqvarna
Model	40-B70
Anma Gerilimi	36 V
Anma Kapasitesi	4,0 Ah
Şarj Seviyesi Göstergesi	4 LED + 1 Uyarı LED'i
Uyumlu Şarj Cihazları	QC80, QC250, 40-C80, QC330, QC500, 40-C500X, 40-C750X
Çalışma Sıcaklığı	-10 °C - 40 °C
Şarj Sıcaklığı	5 °C - 40 °C
Ağırlık (Tahmini)	0,8 kg
Boyutlar (U x G x Y, Tahmini)	120 x 80 x 70 mm
Bağlı Uygulama	Husqvarna Connect (iOS/Android)
Ana Fonksiyonlar	Husqvarna kablosuz ürünlerine güç sağlar, LED şarj ve hata göstergesi, aşırı sıcaklıklara karşı koruma
Bakım ve Temizlik	Temiz ve kuru tutun, kuru bir bezle terminalleri temizleyin
Güvenlik	Doğrudan güneş ışığından, ısı ve alevden koruyun; sökmeyin; hasarlıysa kullanmayın; çocukların erişemeyeceği yerde saklayın
Saklama	Sıcaklık 5 °C - 25 °C, %30 - %50 arasında şarj edin, nem ve ışıktan koruyun
Geri Dönüşüm	Evsel atıklarla atmayın, geri dönüşüm merkezine veya mağazaya teslim edin

Sık sorulan sorular - 40B70 HUSQVARNA

40-B70 pilinin şarj seviyesi nasıl kontrol edilir?

Pil göstergesi düğmesine basın. LED'ler seviyeyi gösterir: 4 LED = %76-100, 3 LED = %51-75, 2 LED = %26-50, 1 LED = %6-25, 1 yanıp sönen LED = %0-5.

Pilin uyarı LED'i yanıp sönerse ne yapmalıyım?

Uyarı LED'i sıcaklık sapması durumunda (pil çok soğuk veya çok sıcak) yanıp söner. Pilin -10 °C ile 40 °C arasında bir sıcaklığa soğumasını veya ısınmasını bekleyin. Boşsa şarj edin.

Pili kullanmak için sıcaklık aralığı nedir?

Pili yalnızca -10 °C ile 40 °C arasında kullanın. Şarj işlemi 5 °C ile 40 °C arasında yapılmalıdır.

40-B70 pilini başka markaların ürünleriyle kullanabilir miyim?

Hayır, yaralanmayı önlemek için yalnızca Husqvarna ürünlerine güç kaynağı olarak kullanın.

Pili uzun süreli saklama için nasıl hazırlamalıyım?

Kuru, temiz ve dondurucu olmayan bir yerde, 5 °C ile 25 °C arasında saklayın. Saklamadan önce %30 - %50 arasında şarj edin. Doğrudan ışıktan ve metal kutulardan kaçının.

Pil suyla temas ederse ne yapmalıyım?

Pili sudan koruyun. Islanırsa kullanmayın ve kullanmadan önce iyice kurulayın. Islak pili şarj etmeyin.

Pili nasıl imha etmeliyim?

Pili evsel atıklarla atmayın. Elektrikli ve elektronik ekipman toplama noktasına (mağaza veya geri dönüşüm merkezi) teslim edin. www.quefairedemesdechets.fr adresini ziyaret edin.

Pili uçakta taşıyabilir miyim?

Li-ion piller tehlikeli madde düzenlemelerine tabidir. Ticari taşımacılık için paketleme ve etiketleme gerekliliklerine uyun. Kişisel taşımacılık için havayolu şirketinize danışın.

40-B70 pili ile hangi şarj cihazları uyumludur?

Yalnızca Husqvarna onaylı şarj cihazlarını kullanın: QC80, QC250, 40-C80, QC330, QC500, 40-C500X veya 40-C750X. Piller yazılımla kodlanmıştır.

Pil nasıl temizlenir?

Pili temiz ve kuru tutun. Terminaller kirliyse temiz ve kuru bir bezle temizleyin. Kimyasal veya aşındırıcı ürünler kullanmayın.

KULLANIM KILAVUZU 40B70 HUSQVARNA

TR Kullanım kılavuzu 200-206

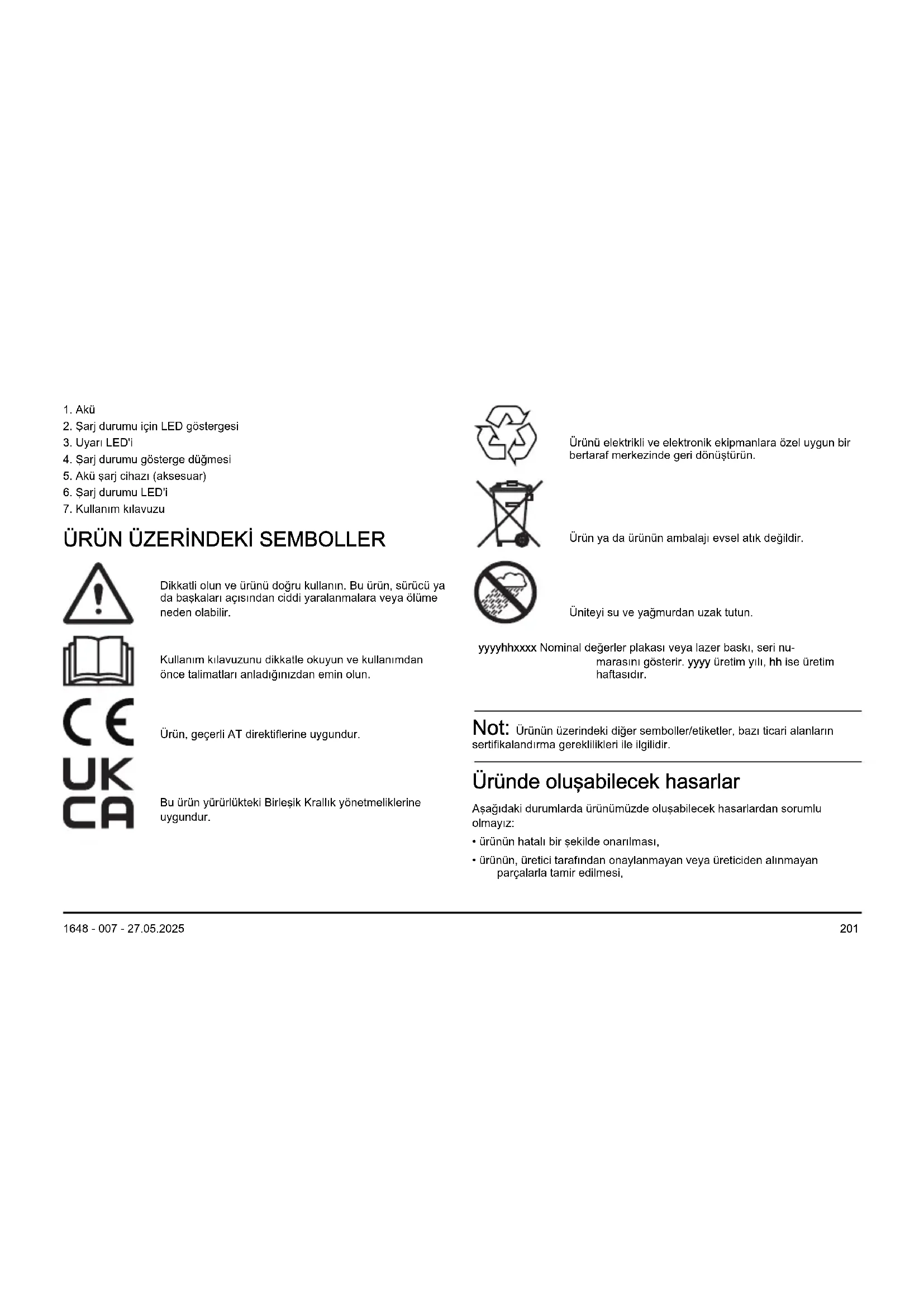

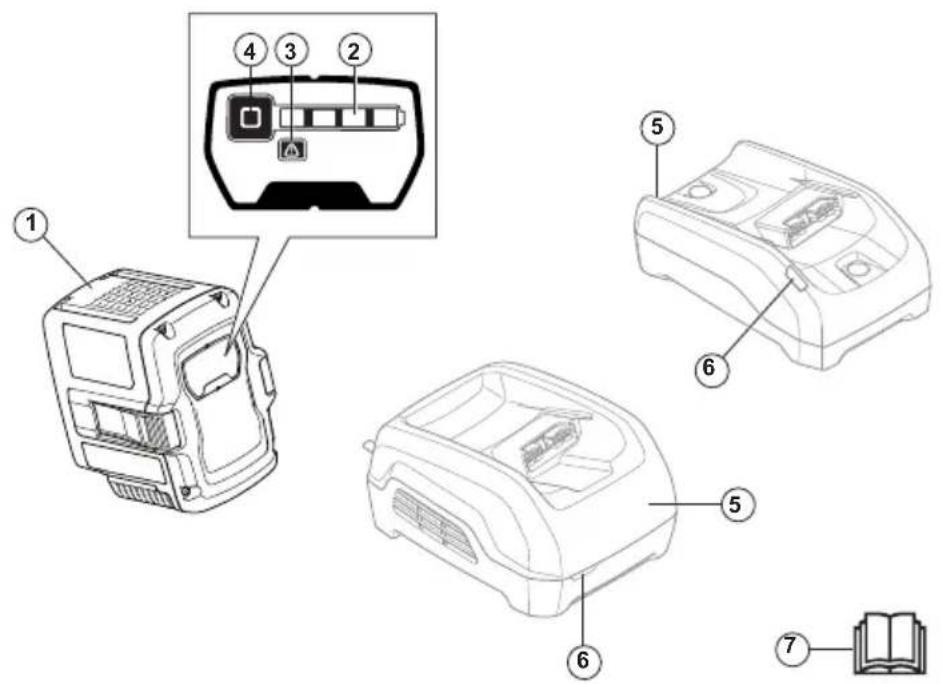

1. Akü
2. Şarj durumu için LED göstergesi
3. Uyarı LED'i
4. Şarj durumu gösterge düğmesi
5. Akü şarj cihazı (aksesuar)
6. Şarj durumu LED'i
7. Kullanım kılavuzu

Dikkatli olun ve ürünü doğru kullanın. Bu ürün, sürücü ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir.

Kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun.

Ürün, geçerli AT direktiflerine uygundur.

Bu ürün yürürlükteki Birleşik Krallık yönetmeliklerine uygundur.

Ürünü elektrikli ve elektronik ekipmanlara özel uygun bir bertaraf merkezinde geri dönüştürün.

Ürün ya da ürünün ambalajı evsel atık değildir.

Üniteyi su ve yağmurdan uzak tutun.

yyyyhhxxxx Nominal değerler plakası veya lazer baskı, seri numarasını gösterir. yyyy üretim yılı, hh ise üretim haftasıdır.

Not: Ürünün üzerindeki diğer semboller/etiketler, bazı ticari alanların sertifikalandırma gereklilikleri ile ilgilidir.

Üründe oluşabilecek hasarlar

Aşağıdaki durumlarda ürünümüzde oluşabilecek hasarlardan sorumlu olmayız:

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi.

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi.

Destek

Ürünle ilgili destek almak amacıyla talimatlara ve sorun giderme kılavuzlarına erişmek veya Husqvarna Self-Service ve Ürün Asistanını (pazarınızda mevcutsa) kullanmak için ögesindeki Destek bölümüne gidin. Ürün hakkında daha fazla destek için Husqvarna servis bayinizle görüşün.

GÜVENLİK TANIMLARI

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinide kullanılır.

ÖNEMLİ GÜVENLİK TALİMATLARI

UYARI: Tüm güvenlik uyarılarını ve talimatları okuyun. Uyarılar ve talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

Not: Tüm uyarı ve talimatları saklayın.

• Husqvarna orijinal akülerini şarj etmek için sadece QC80, QC250 veya 40-C80 akü şarj cihazlarını kullanın. Aküler yazılım şifresine sahiptir.
• İlgili Husqvarna ürünleri için güç kaynağı olarak yalnızca 40-B70, 40-B140 akülerini kullanın. Yaralanmayı önlemek için aküyü başka cihazların güç kaynağı olarak kullanmayın.
• Aküyü parçalarına ayırmaya veya onarmaya çalışmayın. Tüm onarım işlemleri yalnızca yetkili bayi tarafından yapılmalıdır.
• Aküyü güneş ışığından, ısı kaynaklarından veya açık alevden uzak tutun. Akü yanıklara ve/veya kimyasal yanıklara neden olabilir.
• Hasarlı aküleri veya akü şarj cihazlarını kullanmayın.
• Aküyü mekanik darbelere maruz bırakmayın.
• Aküyü kullanana kadar ambalajından çıkarmayın.
• Akü asidinin cildinize temas etmesine izin vermeyin. Akü asidi ciltte yaralanmaya, aşınmaya ve yanıklara neden olur. Akü asidi gözünüze kaçarsa gözlerinizi ovalamak yerine en az 15 dakika gözlerinizi suyla yıkayın. Akü asidi cildinize temas ederse cildinizi bol miktarda su ve sabunla yıkamanız gerekir. Tıbbi yardım alın.
• Aküyü çocuklardan uzakta tutun.
• Aküyü temiz ve kuru tutun.
• Akü terminalleri kirlenirse temiz ve kuru bir bezle silin.

• Tamamen dolduğunda aküyü şarj cihazında bırakmayın.

• Kullanmadığınız zamanlarda ve taşıma sırasında aküyü üründen çıkarın.

• Aküleri çivi, vida veya mücevherat gibi metal nesnelerden uzak bir yerde saklayın.

ÇALIŞMA

• Akü ilk kullanımdan önce şarj edilmelidir. Her zaman Husqvarna onaylı akü şarj cihazlarını kullanın. Bkz. TEKNİK VERİLER sayfada: 206.
• Aküyü yalnızca ortam sıcaklığı -10°C (14°F) ile 40°C (104°F) arasındayken kullanın.
• Akü şarj cihazını yalnızca ortam sıcaklığı 5°C (41°F) ile 40°C (104°F) arasındayken kullanın.
• Akü sıcaklığı 50°C'nin (122°F) üzerindeyse akü şarj olmaz.
• Akünün şarj durumu hakkında bilgi almak için akü gösterge düğmesine basın.

Aküyü şarj etme

DİKKAT: Akünün, akü şarj cihazının ve akü üzerindeki terminallerin temiz ve kuru olduğundan emin olun. Akü kirliyse veya ıslaksa aküyü akü şarj cihazına koymayın.

1. Akü şarj cihazını bir güç çıkışına takın. Şarj LED'i 1 kez yanıp söner.

DİKKAT: Pil şarj cihazını sadece nominal değerler plakasında belirtilen voltaj ve frekansa sahip bir güç çıkışına bağlayın.

1. Aküyü akü şarj cihazına bağlayın. Şarj LED'i yanar.
2. Akü tamamen dolduğunda aküyü şarj cihazından çıkarın. Akü durumu için akü gösterge düğmesine basın. LED göstergeler yandığında akü tamamen şarj olmuştur.
3. Akü şarj cihazının güç çıkışıyla bağlantısını kesmek için elektrik fisini çekin. Güç kablosunu çekmeyin.

Akü LED göstergesi

Ekranda, şarj durumu ve aküyle ilgili sorun olup olmadığı gösterilir.

LED göstergesi Akü durumu (şarj durumu)
	40-B70, 40-B140
4 LED ışık yanıyor Akü %76 - %100 doludur.
3 LED ışık yanıyor Akü %51 - %75 doludur.
2 LED ışık yanıyor Akü %26 - %50 doludur.
1 LED ışık yanıyor Akü %6 - %25 doludur.
1 LED ışık yanıp sönyyor Akü %0 - %5 doludur.

Husqvarna Connect

Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar.

• Ayrıntılı ürün bilgileri.
• Ürün parçaları ve servis hakkında bilgi ve yardım.

Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza indirin.

2. Husqvarna Connect uygulamasında kaydolun.

3. Ürünü bağlamak ve kaydettirmek için Husqvarna Connect uygulamasındaki talimatları izleyin.

Not: Husqvarna Connectuygulaması tüm pazarlarda indirilemez. Daha fazla bilgi için lütfen servis bayinizle görüşün.

SORUN GİDERME

Durum Olası arızalar Olası prosedür
Akü uyarı LED'i yanıp söner. Sıcaklık sapması. Akü kullanmak için fazla soğuk ya da fazla sıcakır.	Akünün soğumasını bekleyin veya ısınması için kapalı mekana taşıyın. Akü doğru sıcaklığa geldiğinde tekrar kullanılabilir. Akü sıcaklığı 50^' nin (122^) üzerindeyse akü şarj olmaz.
	Aküyü -10^ ( 14^ ) ile 40^ ( 104^ ) arasındaki ortam sıcaklıklarında kullanın.
	Akü şarj cihazını 5^ ( 41^ ) ile 40^ ( 104^ ) arasındaki ortam sıcaklıklarında kullanın.
	Akü boştur. Aküyü şarj edin.
Akü uyarı LED'i yanar. Kalıcı akü hatası.	Bayinize başvurun.

TAŞIMA VE SAKLAMA

• Ürün ile birlikte verilen Lityum iyon aküler, Tehlikeli Maddeler Yönetmeliklerinin gereksinimlerini karşılamaktadır.
• Ticari amaçlı taşıma işlemlerinde üçüncü taraflar ve aracı şirketlerin belirttikleri de dahil olmak üzere, ambalaj ve etiketler üzerindeki özel gereksinimlere uyun.
• Ürünü göndermeden önce tehlikeli maddeler konusunda özel eğitim almış bir kişiyle görüşün. Yürürlükteki tüm ulusal yönetmeliklere uyun

• Aküyü bir ambalaja yerleştireceğiniz zaman kontakları bantlayın. Aküyü ambalaj içine hasar ve kazaları engelleyecek şekilde yerleştirin.

• Aküyü statik elektriğin oluşabileceği yerlerde saklamayın. Aküyü metal bir kutuda tutmayın.

• Aküyü doğru sıcaklıktaki kuru, buzlanmayan ve temiz bir yere koyun.
• Aküyü sıcaklığın 5°C (41°F) ile 25°C (77°F) arasında olduğu ortamlarda saklayın. Aküyü güneş ışığından uzak tutun.
• Uzun süreli depolamadan önce aküyü %30-%50 arasındaki bir seviyeye kadar şarj edin.
• Aküyü depoya kaldırmadan önce temizleyin.

Bertaraf

Sembol, ürünün evsel atık olmadığını gösterir. Ürünü elektrikli ve elektronik ekipmanlar için yerel toplama sisteminizden geri dönüştürün. Bu, uygun kullanım ömrü sonu atık yönetimine katkıda bulunur. Bilgi için yerel yetkililere, evsel atık hizmetlerine, bayinize veya satıcınıza başvurun. Yanlış bertarafin, tehlikeli maddelerin bulunma olasılığı nedeniyle çevre ve insan sağlığı üzerinde olumsuz etkileri olabilir.

Not: Sembol, ürün veya ürün paketi üzerinde gösterilir.

TEKNİK VERİLER

Teknik veriler için akünün nominal değerler plakasına bakın.

Çizelge

	QC330 QC500	40-C500X 40	C750X
Voltaj, V 36 36	36 36
Giriş voltajı, V	100-240 100-240	100-240 100	-240
Frekans, Hz 50	-60 50-60	50-60

	QC330 QC500	40-C500X 40-C750X
Güç, W 330 Q	C330 500 750
