40B70 - Baterie HUSQVARNA - Bezplatný návod k obsluze

Typ produktu	Li-ion baterie
Značka	Husqvarna
Model	40-B70
Jmenovité napětí	36 V
Jmenovitá kapacita	4,0 Ah
Indikátor stavu nabití	4 LED + 1 varovná LED
Kompatibilní nabíječky	QC80, QC250, 40-C80, QC330, QC500, 40-C500X, 40-C750X
Provozní teplota	-10 °C až 40 °C
Teplota nabíjení	5 °C až 40 °C
Hmotnost (odhad)	0,8 kg
Rozměry (D x Š x V, odhad)	120 x 80 x 70 mm
Připojená aplikace	Husqvarna Connect (iOS/Android)
Hlavní funkce	Napájení bezdrátových produktů Husqvarna, LED indikátor nabíjení a chyb, ochrana proti extrémním teplotám
Údržba a čištění	Udržujte v čistotě a suchu, čistěte kontakty suchým hadříkem
Bezpečnost	Chraňte před přímým slunečním zářením, teplem a plameny; nerozebírejte; nepoužívejte, pokud je poškozená; uchovávejte mimo dosah dětí
Skladování	Teplota 5 °C - 25 °C, nabito na 30 % až 50 %, chraňte před vlhkostí a světlem
Recyklace	Nevyhazujte s domovním odpadem, odevzdejte ve sběrném dvoře nebo v obchodě

Často kladené otázky - 40B70 HUSQVARNA

Jak zkontrolovat úroveň nabití baterie 40-B70?

Stiskněte tlačítko indikátoru baterie. LED diody zobrazí úroveň: 4 LED = 76-100 %, 3 LED = 51-75 %, 2 LED = 26-50 %, 1 LED = 6-25 %, 1 blikající LED = 0-5 %.

Co dělat, když varovná LED baterie bliká?

Varovná LED bliká při teplotní odchylce (baterie je příliš studená nebo příliš horká). Nechte baterii vychladnout nebo zahřát na teplotu mezi -10 °C a 40 °C. Pokud je vybitá, nabijte ji.

Jaký je teplotní rozsah pro použití baterie?

Používejte baterii pouze mezi -10 °C a 40 °C. Nabíjení musí probíhat mezi 5 °C a 40 °C.

Mohu použít baterii 40-B70 s výrobky jiných značek?

Ne, používejte ji pouze jako zdroj napájení pro produkty Husqvarna, aby nedošlo ke zranění.

Jak mám baterii dlouhodobě skladovat?

Skladujte ji na suchém, čistém a mrazuvzdorném místě při teplotě 5 °C až 25 °C. Před uskladněním ji nabijte na 30 % až 50 %. Vyhněte se přímému světlu a kovovým krabicím.

Co dělat, když baterie přišla do styku s vodou?

Chraňte baterii před vodou. Pokud je mokrá, nepoužívejte ji a před použitím ji důkladně osušte. Mokrou baterii nenabíjejte.

Jak zlikvidovat baterii?

Nevyhazujte baterii s domovním odpadem. Odevzdejte ji na sběrném místě pro elektrická a elektronická zařízení (obchod nebo sběrný dvůr). Navštivte www.quefairedemesdechets.fr.

Mohu baterii přepravovat v letadle?

Li-ion baterie podléhají předpisům pro nebezpečné zboží. Pro komerční přepravu dodržujte požadavky na balení a označování. Pro osobní přepravu se informujte u své letecké společnosti.

Které nabíječky jsou kompatibilní s baterií 40-B70?

Používejte pouze schválené nabíječky Husqvarna: QC80, QC250, 40-C80, QC330, QC500, 40-C500X nebo 40-C750X. Baterie jsou kódovány softwarem.

Jak čistit baterii?

Udržujte baterii v čistotě a suchu. K čištění kontaktů, pokud jsou znečištěné, použijte čistý suchý hadřík. Nepoužívejte chemické nebo abrazivní prostředky.

NÁVOD K OBSLUZE 40B70 HUSQVARNA

CS Návod k použití 16-22

DA Brugsanvisning 23-29

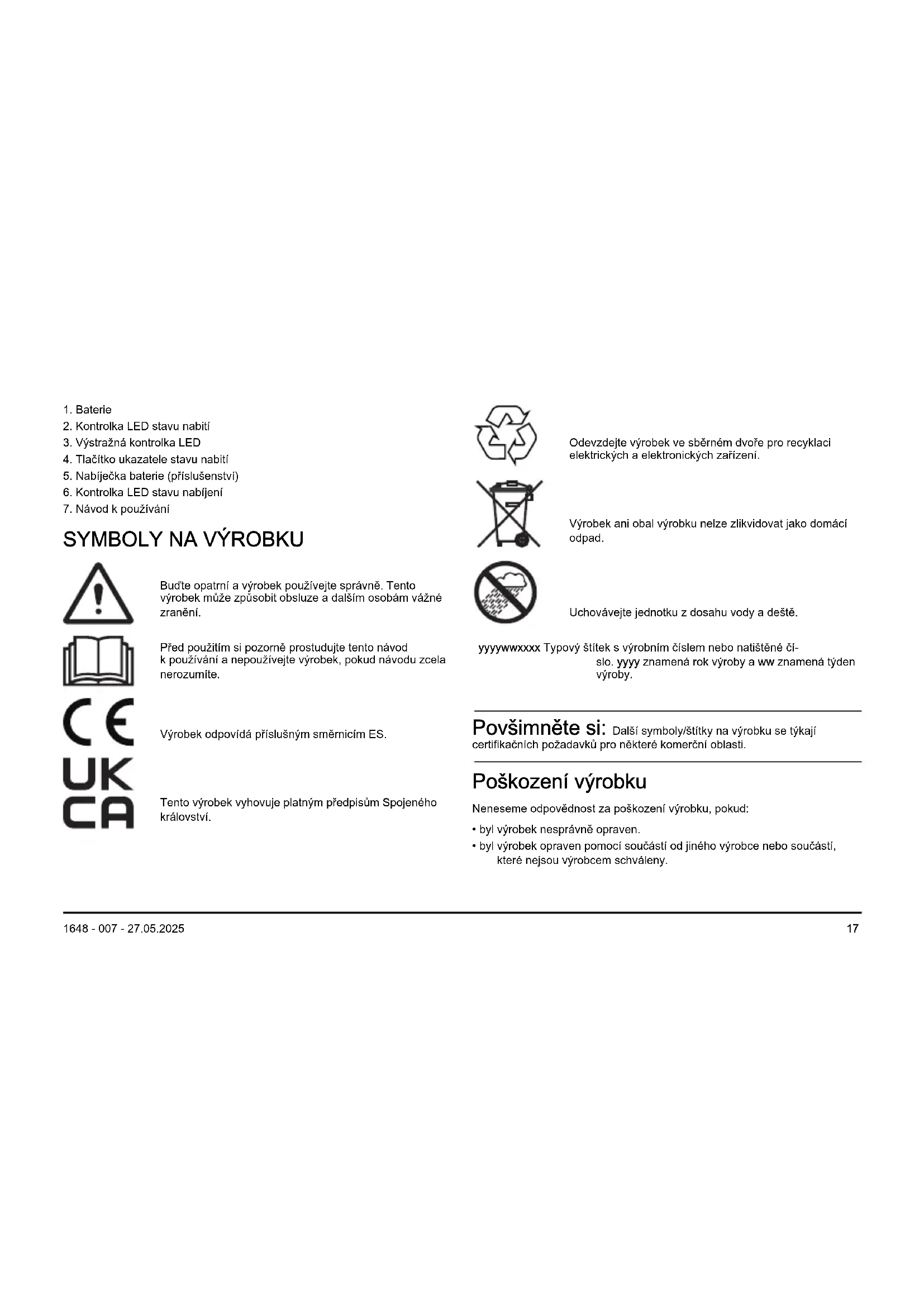

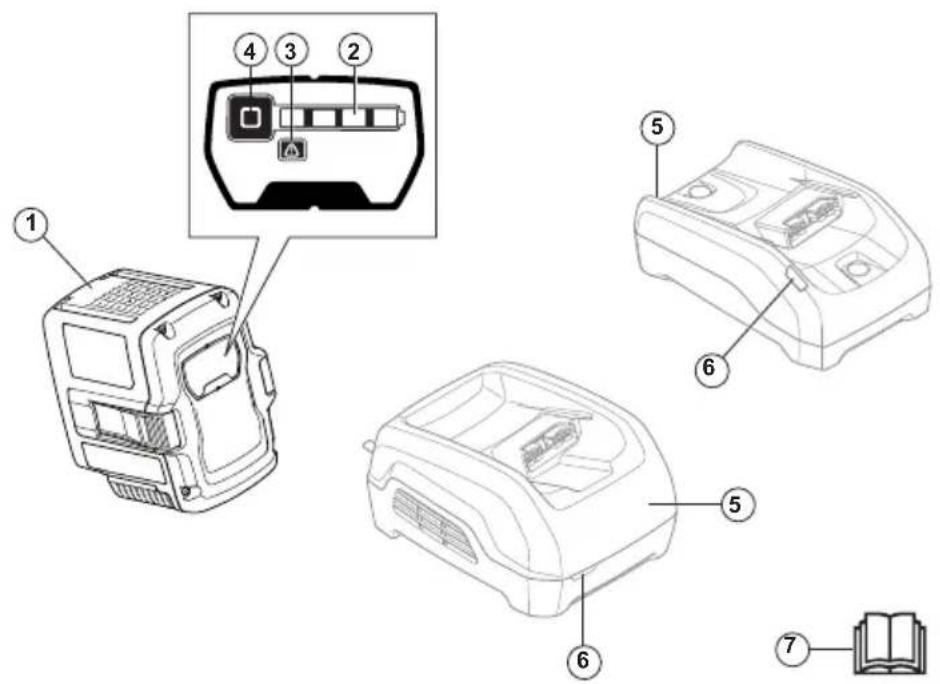

1. Baterie
2. Kontrolka LED stavu nabiti
3. Výstražná kontrolka LED
4. Tlačítko ukazatele stavu nabití
5. Nablječka baterie (příslušenství)
6. Kontrolka LED stavu nabljení
7. Návod k používání

SYMBOLY NA VÝROBKU

Bud'te opatrní a výrobek používejte správně. Tento výrobek může způsobit obsluze a dalším osobám vážné zranění.

Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte.

Výrobek odpovídá příslušným směrnicím ES.

Tento výrobek vyhovuje platným předpisům Spojeného království.

Odevzdejte výrobek ve sběrném dvoře pro recyklaci elektrických a elektronických zařízení.

Výrobek ani obal výrobku nelze zlikvidovat jako domáci odpad.

Uchovávejte jednotku z dosahu vody a deště.

yyyywwxxxx Typový štítek s výrobním číslem nebo natištěné čí- slo. yyyy znamená rok výroby a ww znamená týden výroby.

Povšimněte si: Další symboly/štitky na výrobku se týkají certifikačních požadavků pro některé komerční oblasti.

Poškození výrobku

Neneseme odpovědnost za poškození výrobku, pokud:

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.

• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Podpora

Chcete-li získat podporu pro výrobek, přejděte do části Podpora na webu, kde najdete pokyny a příručky pro odstraňování problémů, nebo použijte samoobslužný portál Husqvarna a průvodce výrobky (je-li dostupný na vašem trhu). V případě dalších dotazů ohledně výrobku se obraťte na autorizovaný servis Husqvarna.

DEFINICE TÝKAJÍCÍ SE BEZPEČNOSTI

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

VÝSTRAHA: Pozorně si přečtěte všechna bezpečnostní upozornění a pokyny. Při nedodržení varování a pokynů může dojít k úrazu elektrickým proudem, požáru nebo vážnému zranění.

Povšimněte si: Uložte si veškerá upozornění a pokyny.

• K nabíjení originálních baterií Husqvarna použijte výhradně nabíječky QC80QC250 nebo 40-C80. Baterie jsou softwarově zašifrovány.
• Používejte pouze baterie 40-B70, 40-B140 vhodné jako zdroj napájení pro související výrobky Husqvarna. Abyste zabránili zranění, nepoužívejte baterii jako zdroj napájení pro jiná zařízení.
• Baterii nerozebírejte ani neopravujte. Všechny opravy smí provádět pouze schválený prodejce.
• Chraňte baterii před sluncem, teplem nebo otevřeným ohněm. Baterie může způsobit popáleniny nebo chemické popáleniny.
• Nepoužívejte poškozenou baterii ani nabíječku.
• Nevystavujte baterii mechanickým nárazům.
• Nevyjímejte baterii z obalu, dokud ji nebudete používat.
• Zamezte kontaktu kůže s akumulátorovou kyselinou. Akumulátorová kyselina způsobuje zranění, poleptání a popálení kůže. Pokud se vám akumulátorová kyselina dostane do očí, nemněte si je, ale vyplachujte je velkým množstvím vody po dobu minimálně 15 minut. Pokud dojde ke styku kůže s akumulátorovou kyselinou, musíte omýt pokožku velkým množství vody a mýdla. Vyhledejte lékařskou pomoc.
• Uchovávejte baterie mimo dosah dětí.
• Udržujte baterii čistou a suchou.

• Pokud se kontakty baterie zašpiní, očistěte je čistým suchým hadříkem.

• Je-li baterie plně nabitá, vyjměte ji z nabíječky.

• Vyjměte baterii z výrobku, pokud jej nepoužíváte nebo během přepravy.
• Baterie uchovávejte mimo dosah kovových předmětů, jako jsou např. hřebíky, šrouby nebo šperky.

OBSLUHA

• Baterii je nutné před prvním použitím nabít. Vždy použlvejte schválené nabíječky Husqvarna. Viz část TECHNICKÉ ÚDAJE na strani 22
• Baterii používejte pouze při okolních teplotách v rozsahu –10 až 40 °C.
• Nabíječku používejte pouze při okolních teplotách v rozsahu 5 až 40 °C.
• Baterie se nebude nabíjet, pokud je teplota baterie vyšší než 50 °C.
• Stisknutím tlačítka ukazatele stavu baterie získáte informace o stavu nabití baterie.

Nabití baterie

VAROVÁNÍ: Zkontrolujte, zda jsou baterie, nabíječka baterií a svorky na baterii čisté a suché.

Nevkládejte baterii do nabíječky baterií, pokud je znečištěná nebo mokrá.

1. Zapojte nabíječku baterií do zásuvky. Kontrolka LED dobíjení jednou blikne.

VAROVÁNÍ: Zapojte nabíječku baterií pouze do zásuvky s hodnotami napětí a frekvence uvedenými na typovém štítku.

1. Připojte baterii k nabíječce baterii. Rozsvítí se kontrolka LED dobíjení.
2. Je-li baterie plně nabitá, vyjměte ji z nabíječky. Stisknutím tlačítka ukazatele stavu baterie zobrazte stav baterie. Když se rozsvítí všechny kontrolky LED, baterie je plně nabitá.
3. Vytažením napájecí zástrčky odpojte nabíječku baterií z elektrické zásuvky. Netahejte za napájecí kabel.

Kontrolka LED stavu baterie

Displej ukazuje stav nabití a zda došlo k problémům s baterií.

Kontrolka LED Stav baterie (stav nabití)
	40-B70, 40-B140
Svítí 4 kontrolky LED Baterie je nabitá na 76–100 %.
Svítí 3 kontrolky LED Baterie je nabitá na 51–75 %.
Svítí 2 kontrolky LED Baterie je nabitá na 26–50 %.
Svítí 1 kontrolka LED Baterie je nabitá na 6–25 %.
Bliká 1 kontrolka LED Baterie je nabitá na 0–5 %.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce.

• Rozšířené informace o výrobku.
• Informace o dílech a servisu a nápověda pro tyto položky.

Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého mobilního zařízení.

2. V aplikaci Husqvarna Connect se zaregistrujte.

3. Při připojování a registraci výrobku postupujte podle pokynů v aplikaci Husqvarna Connect.

Povšimněte si: Aplikace Husqvarna Connect není dostupná ke stažení na všech trzích. Další informace ziskáte u svého prodejce poskytujícího servis.

ŘEŠENÍ PROBLÉMŮ

Stav Možné závady Možné řešení
Bliká výstražná kontrolka LED baterie. Teplotní odchylka, baterie je příliš studená nebo příliš horká pro použití.	Nechte baterii vychladnout nebo ji přesuňte do interiéru, aby se zahrála. Když má baterie správnou teplotu, lze ji znovu použít. Baterie se nebude nabíjet, pokud je teplota baterie vyšší než 50 °C.
	Baterii používejte při okolních teplotách -10 až 40 °C.
	Nabíječku baterií používejte při okolních teplotách v rozsahu 5 až 40 °C.
	Baterie je vybitá. Nabijte baterii.
Rozsvití se výstražná kontrolka LED baterie.	Trvalá chyba baterie. Obrat'te se na svého prodejce.

PŘEPRAVA A SKLADOVÁNÍ

• Dodané Li-ion baterie podléhají požadavkům legislativy o nebezpečném zboží.
• Dodržujte zvláštní požadavky uvedené na obalu a označení pro komerční přepravu a také ty od třetích stran a dopravců.
• Než odešlete výrobek, promluvte si s osobou speciálně vyškolenou ohledně manipulace s nebezpečnými materiály. Dodržujte platné národní předpisy.

• Před vložením baterie do obalu zalepte kontakty páskou. Vložte baterii do obalu a zajistěte ji proti poškození a nehodám.

• Neskladujte baterii v místech, kde může docházet k výbojům statické elektriny. Neskladujte baterii v kovovém obalu.

• Uchovávejte baterii na suchém a čistém místě chráněném před mrazem s vhodnou teplotou.
• Uložte baterii na místo, kde je teplota v rozsahu 5 až 25 °C (41 až 77 °F). Uchovávejte baterii mimo dosah slunečních paprsků.
• Před dlouhodobým uskladněním se ujistěte, že je baterie nabitá na 30 až 50 %.
• Před uskladněním baterii vyčistěte.

Likvidace

Symbol znamená, že výrobek nelze zlikvidovat jako domovní odpad. Odevzdejte jej v místním sběrném místě pro recyklaci elektrických a elektronických zařízení. To přispívá k řádné likvidaci po dosažení konce životnosti. Informace vám poskytnou místní úřady, služby zajišťující zpracování domovního odpadu nebo prodejce. Nesprávná likvidace může mít negativní vliv na životní prostředí a lidské zdraví v důsledku potenciální přitomnosti nebezpečných látek.

Povšimněte si: Tento symbol je znázorněn na výrobku nebo obalu výrobku.

TECHNICKÉ ÚDAJE

Technické údaje jsou uvedeny na typovém štítku na baterii.

Tabulka

	QC330 QC500	40-C500X 40	C750X
Napětí, V 36 36 36 36 36
Vstupní na-pětí, V	100–240 100–	240 100–240 1	00–240

	QC330 QC500	40-C500X 40-	C750X
Frekvence, Hz	50–60 50–60	50–60 50–60
Výkon, W 330	QC330 500 750

PRODUKTOVERSIGT

1. Akumulátor
2. Indikátor LED stavu nabitia
3. Výstražný indikátor LED
4. Tlačidlo indikátora stavu nabitia
5. Nabíjačka (príslušenstvo)
6. LED indikátor stavu nabíjania
7. Návod na obsluhu

SYMBOLY NA VÝROBKU

! CE UK CA

Skôr než začnete produkt používat', pozorne si prečítajte návod na obsluhu a dôsledne sa oboznámte s pokynmi.

Produkt recyklujte vo vhodnom zariadení na likvidáciu elektrických a elektronických zariadení.

VAROVANIE: Nabíjačku batérií pripájajte iba k siet'ovej zásuvke s napátím a frekvenciou uvedenými na výkonovom štítku.

1. Pripojte akumulátor k nabíjačke akumulátorov. Rozsvieti sa indikátor LED nabíjania.

2. Ked' sa batéria úplne nabije, vytiahnite ju z nabíjačky batérií. Ak chcete zobrazit' stav batérie, stlačte tlačidlo indikátora batérie. Ked' sa rozsvietia všetky indikátory LED, batéria je plne nabitá.

3. Vytiahnutím zástrčky odpojte nabíjačku batérií z napájacej zásuvky. Net'ahajte za napájací kábel.

Technické údaje nájdete na výkonovom štítku akumulátora.

Tabuška

	QC330 QC500	40-C500X 40	C750X
Napätie, V 36	36 36 36
Vstupné napätie, V	100 – 240 100	– 240 100 – 240	100 – 240

	QC330 QC500	40-C500X 40-C750X
Frekvencia, Hz	50 – 60 50 – 60	50 – 60 50 – 60
Výkon, W 330	QC330 500 750
