Typ produktu	Akumulator litowo-jonowy
Marka	Husqvarna
Model	40-B70
Napięcie znamionowe	36 V
Pojemność znamionowa	4,0 Ah
Wskaźnik stanu naładowania	4 diody LED + 1 dioda ostrzegawcza
Kompatybilne ładowarki	QC80, QC250, 40-C80, QC330, QC500, 40-C500X, 40-C750X
Temperatura użytkowania	-10 °C do 40 °C
Temperatura ładowania	5 °C do 40 °C
Masa (szacunkowa)	0,8 kg
Wymiary (dł. x szer. x wys., szacunkowe)	120 x 80 x 70 mm
Aplikacja mobilna	Husqvarna Connect (iOS/Android)
Główne funkcje	Zasilanie bezprzewodowych produktów Husqvarna, wskaźnik LED naładowania i błędów, ochrona przed ekstremalnymi temperaturami
Konserwacja i czyszczenie	Utrzymywać w czystości i suchości, czyścić styki suchą szmatką
Bezpieczeństwo	Chronić przed bezpośrednim promieniowaniem słonecznym, ciepłem i ogniem; nie demontować; nie używać w przypadku uszkodzenia; przechowywać w miejscu niedostępnym dla dzieci
Przechowywanie	Temperatura 5 °C - 25 °C, naładowanie między 30% a 50%, z dala od wilgoci i światła
Recykling	Nie wyrzucać z odpadami domowymi, oddać w punkcie zbiórki lub sklepie

Często zadawane pytania - 40B70 HUSQVARNA

Jak sprawdzić poziom naładowania akumulatora 40-B70?

Naciśnij przycisk wskaźnika akumulatora. Diody LED pokazują poziom: 4 diody = 76-100%, 3 diody = 51-75%, 2 diody = 26-50%, 1 dioda = 6-25%, migająca 1 dioda = 0-5%.

Co zrobić, gdy miga dioda ostrzegawcza akumulatora?

Dioda ostrzegawcza miga w przypadku odchylenia temperatury (akumulator zbyt zimny lub zbyt gorący). Pozostaw akumulator do ochłodzenia lub ogrzania do temperatury między -10°C a 40°C. Naładuj go, jeśli jest pusty.

Jaki jest zakres temperatur użytkowania akumulatora?

Używaj akumulatora tylko w zakresie od -10°C do 40°C. Ładowanie należy przeprowadzać w temperaturze od 5°C do 40°C.

Czy mogę używać akumulatora 40-B70 z produktami innych marek?

Nie, używaj go wyłącznie jako źródła zasilania produktów Husqvarna, aby uniknąć obrażeń.

Jak przechowywać akumulator przez dłuższy czas?

Przechowuj w suchym, czystym i zabezpieczonym przed mrozem miejscu, w temperaturze między 5°C a 25°C. Przed przechowywaniem naładuj do poziomu między 30% a 50%. Unikaj bezpośredniego światła i metalowych pojemników.

Co zrobić, jeśli akumulator miał kontakt z wodą?

Chroń akumulator przed wodą. Jeśli jest mokry, nie używaj go i dokładnie wysusz przed użyciem. Nie ładuj mokrego akumulatora.

Jak utylizować akumulator?

Nie wyrzucaj akumulatora z odpadami domowymi. Oddaj go w punkcie zbiórki sprzętu elektrycznego i elektronicznego (sklep lub punkt selektywnej zbiórki). Sprawdź stronę www.quefairedemesdechets.fr.

Czy mogę przewozić akumulator w samolocie?

Akumulatory litowo-jonowe podlegają przepisom dotyczącym towarów niebezpiecznych. W przypadku transportu komercyjnego postępuj zgodnie z wymaganiami dotyczącymi opakowania i etykietowania. W przypadku transportu osobistego sprawdź u swojego przewoźnika lotniczego.

Które ładowarki są kompatybilne z akumulatorem 40-B70?

Używaj wyłącznie zatwierdzonych ładowarek Husqvarna: QC80, QC250, 40-C80, QC330, QC500, 40-C500X lub 40-C750X. Akumulatory są kodowane programowo.

Jak czyścić akumulator?

Utrzymuj akumulator w czystości i suchości. Do czyszczenia styków, jeśli są zabrudzone, używaj czystej, suchej szmatki. Nie używaj środków chemicznych ani ściernych.

INSTRUKCJA OBSŁUGI 40B70 HUSQVARNA

PL Instrukcja obsługi 144-150

PT Manual do utilizador 151-157

RO Instructiuni de utilizare 158-164

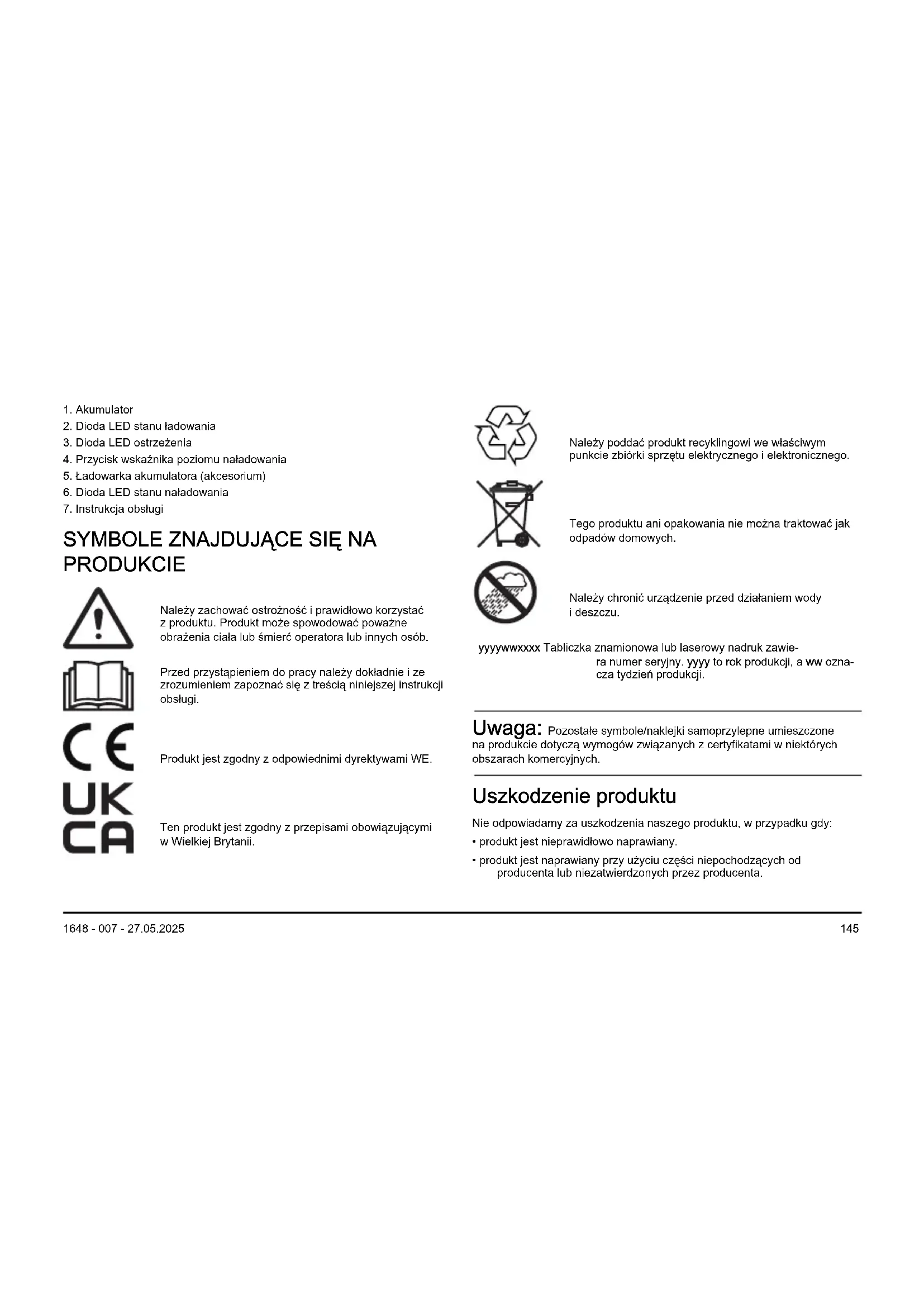

1. Akumulator
2. Dioda LED stanu ładowania
3. Dioda LED ostrzeżenia
4. Przycisk wskaźnika poziomu naładowania
5. Ładowarka akumulatora (akcesorium)
6. Dioda LED stanu naładowania
7. Instrukcja obsługi

Należy zachować ostrożność i prawidłowo korzystać z produktu. Produkt może spowodować poważne obrażenia ciała lub śmierć operatora lub innych osób.

Przed przystąpieniem do pracy należy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji obsługi.

Produkt jest zgodny z odpowiednimi dyrektywami WE.

Ten produkt jest zgodny z przepisami obowiązującymi w Wielkiej Brytanii.

Należy poddać produkt recyklingowi we właściwym punkcie zbiórki sprzętu elektrycznego i elektronicznego.

Tego produktu ani opakowania nie można traktować jak odpadów domowych.

Należy chronić urządzenie przed działaniem wody i deszczu.

yyyywwxxxx Tabliczka znamionowa lub laserowy nadruk zawiera numer seryjny. yyyy to rok produkcji, a ww oznacza tydzień produkcji.

Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w niektórych obszarach komercyjnych.

Uszkodzenie produktu

Nie odpowiadamy za uszkodzenia naszego produktu, w przypadku gdy:

• produkt jest nieprawidłowo naprawiany.

• produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.

• produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.

• produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę.

Wsparcie

W celu uzyskania pomocy technicznej dotyczącej produktu należy przejść do sekcji Wsparcie na , aby uzyskać dostęp do instrukcji oraz przewodników rozwiązywania problemów lub skorzystać z usługi Self-Service Husqvarna i asystenta produktu (jeśli jest dostępny na danym rynku). Dodatkową pomoc techniczną dotyczącą produktu można uzyskać w swoim punkcie serwisowym Husqvarna.

DEFINICJE DOTYCZĄCE BEZPIECZEŃSTWA

Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi.

OSTRZEŻENIE: Stosuje się, gdy istnieje ryzyko poważnych obrażeń lub śmierci operatora albo osób postronnych w wyniku nieprzestrzegania instrukcji obsługi.

UWAGA: Stosuje się, gdy istnieje ryzyko uszkodzenia produktu, innych materiałów lub otoczenia w wyniku nieprzestrzegania instrukcji obsługi.

Uwaga: Stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji.

WAŻNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIE: Należy dokładnie przeczytać wszystkie ostrzeżenia i instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/łub poważne obrażenia.

Uwaga: Należy stosować się do wszystkich ostrzeżeń i poleceń.

• Do ładowania oryginalnych akumulatorów Husqvarna należy używać wyłącznie ładowarek QC80, QC250 lub 40-C80. Akumulatory są zabezpieczone szyfrem programowym.
• Jako źródła zasilania do powiązanych produktów Husqvarna należy używać wyłącznie akumulatorów 40-B70, 40-B140. Aby uniknąć obrażeń, nie należy używać akumulatora jako źródła zasilania innych produktów.
• Nie należy podejmować prób rozmontowania lub naprawy akumulatora. Wszystkie naprawy muszą być wykonywane wyłącznie przez zaaprobowanego dealera.
• Chronić akumulator przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą i otwartym płomieniem. Akumulator może spowodować oparzenia i/lub oparzenia chemiczne.

• Nie należy używać uszkodzonego akumulatora ani uszkodzonej ładowarki.

• Akumulator należy chronić przed uszkodzeniami mechanicznymi.

• Akumulator należy wyjmować z opakowania dopiero przed jego użyciem.
• Nie należy pozwalać na wejście kwasu akumulatorowego w kontakt ze skórą. Kwas akumulatorowy powoduje obrażenia skóry, korozję i oparzenia. W przypadku dostania się kwasu akumulatorowego do oczu nie należy ich przecierać, tylko płukać je wodą przez przynajmniej 15 minut. Jeśli kwas akumulatorowy wejdzie w kontakt ze skórą, należy oczyścić skórę dużą ilością wody z mydłem. Uzyskać pomoc medyczną
• Przechowywać akumulator z dala od dzieci.
• Akumulator powinien być czysty i suchy.
• W przypadku zabrudzenia styków akumulatorów wyczyścić je czystą, suchą szmatką.
• Po pełnym naładowaniu akumulatora nie należy przechowywać go w ładowarce.
• Należy wyjąć akumulator z produktu na czas jego transportu i w czasie, gdy nie jest on używany.
• Przechowywać akumulatory z dala od metalowych przedmiotów, takich jak gwoździe, śruby czy biżuteria.

OBSŁUGA

• Przed pierwszym użyciem akumulator należy naładować. Należy zawsze używać ładowarek zatwierdzonych przez firmę Husqvarna. Patrz DANE TECHNICZNE na stronie 150
• Zakres temperatury otoczenia, w jakiej można używać akumulatora wynosi -10–40°C (14–104 °F).
• Ładowarkę należy użytkować w zakresie temperatur 5–40°C (41–104°F).
• Akumulator nie będzie się ładować, jeżeli jego temperatura przekroczy 50°C (122°F).

- Aby uzyskać informacje o stanie naładowania akumulatora, należy nacisnąć przycisk wskaźnika akumulatora.

Ładowanie akumulatora

UWAGA: Należy upewnić się, że akumulator, ładowarka oraz styki akumulatora są czyste i suche. Nie należy podłączać akumulatora do ładowarki, jeżeli jest brudny lub mokry.

1. Podłączyć ładowarkę do gniazda zasilania. Dioda LED ładowania zamiga 1 raz.

UWAGA: Ładowarkę należy podłącać wyłącznie do gniazda zasilania o napięciu i częstotliwości zgodnymi z tabliczką znamionową.

1. Podłączyć akumulator do ładowarki. Zaświeci się dioda LED ładowania.
2. Akumulator należy wyjąć z ładowarki po pełnym naładowaniu. Aby sprawdzić stan akumulatora, należy wcisnąć przycisk wskaźnika akumulatora. Gdy wszystkie wskaźniki LED świecą się, akumulator jest w pełni naładowany.
3. Wyciągnąć wtyczkę przewodu zasilającego z gniazda, aby odłączyć ładowarkę od zasilania. Nie ciągnąć za przewód.

Wskaźnik diodowy akumulatora

Na wyświetlaczu pokazywane są informacje o stanie naładowania akumulatora oraz ewentualne problemy.

Wskaźnik diodowy Stan akumulatora (stan naładowania)
	40-B70, 40-B140
Świecą się 4 diody LED Poziom naładowania akumulatora wynosi 76–100%.
Świecą się 3 diody LED Poziom naładowania akumulatora wynosi 51–75%.
Świecą się 2 diody LED Poziom naładowania akumulatora wynosi 26–50%.
Świeci się 1 dioda LED Poziom naładowania akumulatora wynosi 6–25%.
Miga 1 dioda LED Poziom naładowania akumulatora wynosi 0–5%.

Husqvarna Connect

Husqvarna Connect to darmowa aplikacja na urządzenia mobilne. Aplikacja Husqvarna Connect zapewnia dodatkowe funkcje dla produktu Husqvarna.

• Szczegółowe informacje dotyczące produktu.
• Informacje dotyczące produktu oraz pomoc w wyborze części i konserwacji.

Rozpoczęcie użytkowania Husqvarna Connect

1. Pobrać aplikację Husqvarna Connect na urządzeniu przenośnym.

2. Łaczenie w aplikacji Husqvarna Connect.

3. Wykonać instrukcje wyświetlane w aplikacji Husqvarna Connect, aby nawiązać połączenie i zarejestrować produkt.

Uwaga: Aplikacja Husqvarna Connect nie jest dostępna do pobrania na wszystkich rynkach. Dodatkowe informacje można uzyskać w centrum serwisowym.

ROZWIĄZYWANIE PROBLEMÓW

Stan Możliwe usterki Możliwe działania
Miga ostrzegawcza dioda LED. Nieprawidłowa temperatura – akumulator jest za zimny lub za gorący, aby można było go używać.		Należy poczekać aż akumulator ostygnie, lub umieścić w pomieszczeniu celem jego ogrzania. Gdy akumulator odzyska właściwą temperaturę, będzie mógł być ponownie używany. Akumulator nie będzie się ładować, jeżeli jego temperatura przekroczy 50 °C (122 °F).
		Akumulator można użytkować w zakresie temperatur -10–40°C (14–104°F).
		Ładowarkę można użytkować w zakresie temperatur 5–40°C (41–104°F).
		Akumulator rozładowany. Naładować akumulator.
Zaświeci się ostrzegawcza dioda LED. Trwała usterka akumulatora. Należy skontaktować się z dealerem.

TRANSPORT I PRZECHOWYWANIE

• Dołączone akumulatory litowo-jonowe są zgodne z przepisami dotyczącymi towarów niebezpiecznych.
• Należy przestrzegać specjalnych zaleceń podanych na opakowaniu i etykietach dotyczących komercyjnych usług transportowych, także tych świadczonych przez inne firmy oraz spedytorów.

• Przed wysłaniem produktu należy porozmawiać z osobą przeszkoloną w zakresie materiałów niebezpiecznych. Przestrzegać wszystkich przepisów krajowych, które mają zastosowanie.

• Podczas umieszczania akumulatora w opakowaniu zabezpieczyć styki taśmą. Zapakować akumulator tak, aby ściśle przylegal do opakowania; pozwoli to zapobiec jego uszkodzeniu oraz innym niepożadanym zdarzeniom.

• Nie przechowywać akumulatora w miejscu, gdzie może występować prąd statyczny. Nie przechowywać akumulatora w metalowym pojemniku.
• Umieścić akumulator w suchym, nienarażonym na mróz i czystym miejscu, w którym panuje odpowiednia temperatura.

• Akumulator należy przechowywać w zakresie temperatur 5–25°C (41–77°F). Należy chronić akumulator przed bezpośrednim nasłonecznieniem.

• Naładować akumulator od 30% do 50% przed dłuższym okresem jego przechowywania.

• Przed dłuższym okresem przechowywania akumulator należy wyczyścić.

Utylizacja

Symbol ten oznacza, że produkt nie stanowi odpadu gospodarczego. Należy poddać go recyklingowi za pośrednictwem lokalnego systemu zbiórki sprzętu elektrycznego i elektronicznego. Pozwala to na prawidłowego zarządzanie urządzeniem, które osiągnęło koniec okresu eksploatacji. W celu uzyskania informacji należy skontaktować się z lokalnymi władzami, służbami zajmującymi się odpadami komunalnymi, dilerem lub sprzedawcą Husqvarna. Nieprawidłowa utylizacja może mieć negatywny wpływ na środowisko i zdrowie ludzi ze względu na potencjalną obecność substancji niebezpiecznych.

Uwaga: symbol widoczny jest na urządzeniu lub opakowaniu produktu.

DANE TECHNICZNE

Dane techniczne znajdują się na tabliczce znamionowej akumulatora.

Tabela

	QC330 QC500	40-C500X 40-C750X
Napięcie, V 36	36 36 36
Napięcie wejściowe, V	100–240 100–240 100–240 100–240
Częstotliwość, Hz	50–60 50–60 50–60 50–60
Moc, W 330 Q	C330 500 750
