Produkttyp	Li-Ionen-Akku
Marke	Husqvarna
Modell	40-B70
Nennspannung	36 V
Nennkapazität	4,0 Ah
Ladezustandsanzeige	4 LEDs + 1 Warn-LED
Kompatible Ladegeräte	QC80, QC250, 40-C80, QC330, QC500, 40-C500X, 40-C750X
Betriebstemperatur	-10 °C bis 40 °C
Ladetemperatur	5 °C bis 40 °C
Gewicht (geschätzt)	0,8 kg
Abmessungen (L x B x H, geschätzt)	120 x 80 x 70 mm
Verbundene App	Husqvarna Connect (iOS/Android)
Hauptfunktionen	Stromversorgung für Husqvarna Akku-Produkte, LED-Anzeige für Ladezustand und Fehler, Schutz vor extremen Temperaturen
Wartung und Reinigung	Sauber und trocken halten, Kontakte mit einem trockenen Tuch reinigen
Sicherheit	Vor direkter Sonneneinstrahlung, Hitze und Flammen schützen; nicht zerlegen; nicht verwenden, wenn beschädigt; außerhalb der Reichweite von Kindern aufbewahren
Lagerung	Temperatur 5 °C - 25 °C, Ladung zwischen 30 % und 50 %, geschützt vor Feuchtigkeit und Licht
Recycling	Nicht mit dem Hausmüll entsorgen, bei einer Recyclingstelle oder im Geschäft abgeben

Häufig gestellte Fragen - 40B70 HUSQVARNA

Wie überprüfe ich den Ladezustand des Akkus 40-B70?

Drücken Sie die Taste des Akku-Indikators. Die LEDs zeigen den Ladezustand an: 4 LEDs = 76-100 %, 3 LEDs = 51-75 %, 2 LEDs = 26-50 %, 1 LED = 6-25 %, 1 blinkende LED = 0-5 %.

Was tun, wenn die Warn-LED des Akkus blinkt?

Die Warn-LED blinkt bei Temperaturabweichung (Akku zu kalt oder zu heiß). Lassen Sie den Akku abkühlen oder aufwärmen, bis die Temperatur zwischen -10 °C und 40 °C liegt. Laden Sie ihn auf, wenn er leer ist.

Was ist der Temperaturbereich für die Verwendung des Akkus?

Verwenden Sie den Akku nur zwischen -10 °C und 40 °C. Das Laden sollte zwischen 5 °C und 40 °C erfolgen.

Kann ich den Akku 40-B70 mit Produkten anderer Marken verwenden?

Nein, verwenden Sie ihn ausschließlich als Stromquelle für Husqvarna-Produkte, um Verletzungen zu vermeiden.

Wie sollte ich den Akku langfristig lagern?

Bewahren Sie ihn an einem trockenen, sauberen und frostfreien Ort bei 5 °C bis 25 °C auf. Laden Sie ihn vor der Lagerung auf 30 % bis 50 %. Vermeiden Sie direkte Sonneneinstrahlung und Metallbehälter.

Was tun, wenn der Akku mit Wasser in Kontakt gekommen ist?

Schützen Sie den Akku vor Wasser. Wenn er nass ist, verwenden Sie ihn nicht und trocknen Sie ihn gründlich, bevor Sie ihn benutzen. Laden Sie keinen nassen Akku.

Wie entsorge ich den Akku?

Entsorgen Sie den Akku nicht im Hausmüll. Geben Sie ihn an einer Sammelstelle für Elektro- und Elektronikgeräte ab (Geschäft oder Recyclinghof). Konsultieren Sie www.quefairedemesdechets.fr.

Kann ich den Akku im Flugzeug transportieren?

Li-Ionen-Akkus unterliegen den Gefahrgutvorschriften. Befolgen Sie für den gewerblichen Transport die Verpackungs- und Kennzeichnungsanforderungen. Für den persönlichen Transport erkundigen Sie sich bei Ihrer Fluggesellschaft.

Welche Ladegeräte sind mit dem Akku 40-B70 kompatibel?

Verwenden Sie nur zugelassene Husqvarna-Ladegeräte: QC80, QC250, 40-C80, QC330, QC500, 40-C500X oder 40-C750X. Die Akkus sind softwarecodiert.

Wie reinige ich den Akku?

Halten Sie den Akku sauber und trocken. Verwenden Sie ein sauberes, trockenes Tuch, um die Kontakte zu reinigen, wenn sie verschmutzt sind. Verwenden Sie keine chemischen oder scheuernden Mittel.

BEDIENUNGSANLEITUNG 40B70 HUSQVARNA

DE Bedienungsanweisung 30-38

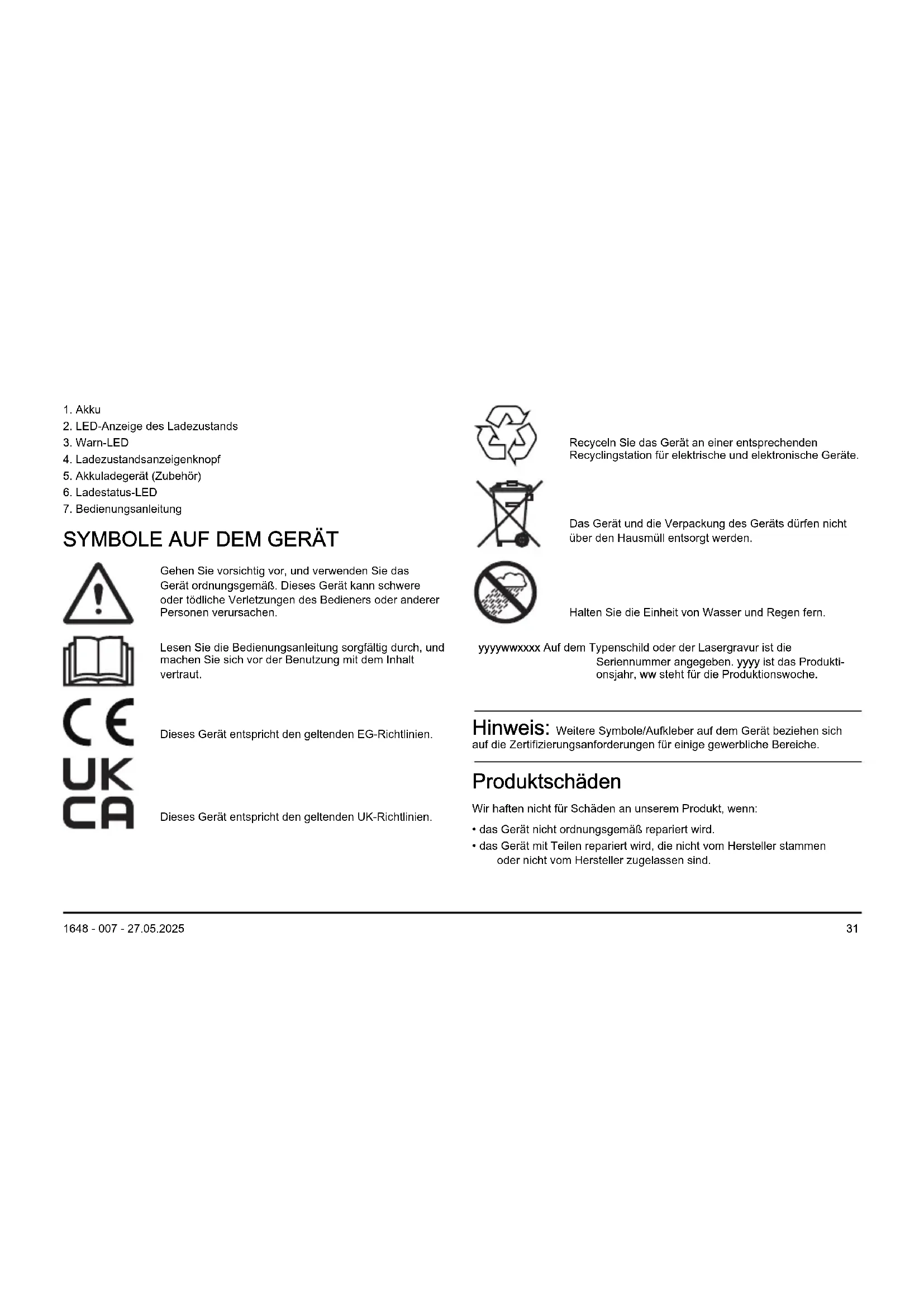

1. Akku
2. LED-Anzeige des Ladezustands
3. Warn-LED
4. Ladezustandsanzeigenknopf
5. Akkuladegerät (Zubehör)
6. Ladestatus-LED
7. Bedienungsanleitung

SYMBOLE AUF DEM GERÄT

Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Dieses Gerät kann schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen.

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich vor der Benutzung mit dem Inhalt vertraut.

Dieses Gerät entspricht den geltenden EG-Richtlinien.

Dieses Gerät entspricht den geltenden UK-Richtlinien.

Recyclen Sie das Gerät an einer entsprechenden Recyclingstation für elektrische und elektronische Geräte.

Das Gerät und die Verpackung des Geräts dürfen nicht über den Hausmüll entsorgt werden.

Halten Sie die Einheit von Wasser und Regen fern.

yyyywwxxxx Auf dem Typenschild oder der Lasergravur ist die Seriennummer angegeben. yyyy ist das Produktionsjahr, ww steht für die Produktionswoche.

Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für einige gewerbliche Bereiche.

Produktschäden

Wir haften nicht für Schäden an unserem Produkt, wenn:

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

Support

Wenn Sie Unterstützung zu diesem Gerät benötigen, navigieren Sie auf zum Support-Bereich, um auf Anweisungen und Anleitungen zur Fehlerbehebung zuzugreifen, oder verwenden Sie den Husqvarna Self-Service und den Produktassistenten (falls in Ihrem Markt verfügbar). Wenden Sie sich an Ihren Husqvarna Servicehändler, um weiteren Support für das Gerät zu erhalten.

SICHERHEITSDEFINITIONEN

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie alle Warn- und Sicherheitshinweise. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen.

Hinweis: Bewahren Sie alle Warn- und Sicherheitshinweise auf.

• Verwenden Sie nur die Akkuladegeräte QC80QC250 oder 40-C80 zum Aufladen von Originalakkus von Husqvarna. Die Akkus verfügen über eine Softwareverschlüsselung.
• Verwenden Sie die 40-B70, 40-B140 Akkus als Stromversorgung für die zugehörigen Husqvarna Geräte. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.
• Versuchen Sie nicht, den Akku zu reparieren oder zu zerlegen. Sämtliche Reparaturen dürfen nur von einem autorisierten Händler durchgeführt werden.
• Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann Verbrennungen und/oder chemische Verätzungen verursachen.
• Verwenden Sie keine beschädigten Akkus oder Ladegeräte.
• Setzen Sie den Akku keinen mechanischen Stößen aus.
• Nehmen Sie den Akku erst aus der Verpackung, wenn Sie ihn verwenden möchten.
• Vermeiden Sie Hautkontakt mit Batteriesäure. Batteriesäure verursacht Hautverletzungen, Korrosion und Verbrennungen. Sollte Batteriesäure in Ihre Augen gelangen, reiben Sie diese nicht, sondern spülen Sie sie mindestens 15 Minuten lang mit reichlich Wasser aus. Falls Ihre Haut

mit Batteriesäure in Kontakt gekommen ist, reinigen Sie sie mit reichlich Wasser und Seife. Suchen Sie einen Arzt auf.

• Halten Sie den Akku fern von Kindern.
• Halten Sie den Akku sauber und trocken.
• Reinigen Sie bei Verschmutzungen die Akkuklemmen mit einem sauberen, trockenen Tuch.
• Entfernen Sie den Akku aus dem Ladegerät, wenn er vollständig aufgeladen ist.
• Entfernen Sie den Akku aus dem Gerät, wenn Sie ihn nicht verwenden, sowie während des Transports.
• Lagern Sie Akkus getrennt von Metallgegenständen wie Nägeln, Schrauben oder Schmuck.

AUSZUFÜHRENDE ARBEIT

• Vor der erstmaligen Verwendung muss der Akku aufgeladen werden. Verwenden Sie nur von Husqvarna zugelassene Ladegeräte. Siehe TECHNISCHE DATEN auf Seite 37.
• Der Akku darf nur verwendet werden, wenn die Umgebungstemperatur zwischen -10 °C (14 °F) und 40 °C (104 °F) liegt.
• Das Ladegerät darf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5 °C (41 °F) und 40 °C (104 °F) liegt.
• Der Akku wird nicht aufgeladen, wenn die Akkutemperatur mehr als 50 °C (122° F) beträgt.
• Drücken Sie die Akkuanzeigetaste, um Informationen zum Ladezustand des Akkus zu erhalten.

So laden Sie den Akku

ACHTUNG: Stellen Sie sicher, dass der Akku, das Ladegerät und die Akkuklemmen sauber und trocken sind. Legen Sie den Akku nicht in das Ladegerät, wenn es verschmutzt oder nass ist.

1. Schließen Sie das Ladegerät an eine Steckdose an. Die Lade-LED blinkt 1 Mal.

ACHTUNG: Schließen Sie das Ladegerät nur an eine Steckdose mit der auf dem Typenschild angegebenen Spannung und Frequenz an.

1. Schließen Sie den Akku an das Ladegerät an. Die Lade-LED leuchtet auf.
2. Entfernen Sie den Akku aus dem Ladegerät, wenn er vollständig aufgeladen ist. Durch Drücken der Akkuanzeigetaste wird der Ladezustand des Akkus angezeigt. Wenn alle LED-Anzeigen leuchten, ist der Akku vollständig aufgeladen.
3. Ziehen Sie den Netzstecker, um das Ladegerät von der Steckdose zu trennen. Ziehen Sie nicht am Netzkabel.

Akku-LED-Anzeige

Auf dem Display werden der Ladezustand und eventuelle Störungen des Akkus angezeigt.

LED-Anzeigelampe Akkustatus (Ladezustand)
	40-B70, 40-B140
4 LEDs leuchten Der Akku ist zu 76 % - 100 % geladen.
3 LEDs leuchten Der Akku ist zu 51% - 75% geladen.
2 LEDs leuchten Der Akku ist zu 26% - 50% geladen.
1 LED leuchtet Der Akku ist zu 6% - 25% geladen.
1 LED blinkt Der Akku ist zu 0% - 5% geladen.

Husqvarna Connect

Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect-App bietet erweiterte Funktionen für Ihr Husqvarna Gerät.

• Erweiterte Produktinformationen.
• Informationen über Geräteteile und -wartung sowie entsprechende Hilfe dazu.

Erste Verwendung von Husqvarna Connect

1. Laden Sie die Husqvarna Connect-App auf Ihr Mobiltelefon.

2. Anmeldung bei der Husqvarna Connect-App.

3. Befolgen Sie die Anweisungen in der Husqvarna Connect-App, um sich zu verbinden und das Gerät zu registrieren.

Hinweis: Die Husqvarna Connect-App ist nicht überall zum Download erhältlich. Ihr Servicehändler steht Ihnen gerne für weitere Informationen zur Verfügung.

FEHLERBEHEBUNG

Status Mögliche Fehler Mögliches Verfahren
Die Akku-Warn-LED blinkt. Temperaturabweichung, der Akku ist zu kalt oder zu heiß für die Verwendung.		Den Akku abkühlen lassen oder in den Innenbereich verlagern, um ihn zu erwärmen. Wenn der Akku die richtige Temperatur hat, kann er wieder verwendet werden. Der Akku wird nicht aufgeladen, wenn die Akkutemperatur mehr als 50 °C (122°F) beträgt.
		Der Akku darf nur bei Umgebungstemperaturen zwischen -10 °C (14 °F) und 40 °C (104 °F) verwendet werden.
		Das Akkuladegerät darf nur bei Umgebungstemperaturen zwischen 5 °C und 40 °C verwendet werden.
		Der Akku ist leer. Akku aufladen.
Die Akku-Warn-LED leuchtet auf. Dauerhafter Akkufehler. Wenden Sie sich an Ihren Händler.

TRANSPORT UND LAGERUNG

• Die mitgelieferten Lithium-Ionen-Akkus entsprechen den Anforderungen des Gefahrgutrechts.
- Beachten Sie für den gewerblichen Transport, auch durch Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.
- Sprechen Sie sich vor dem Versand des Geräts mit einer Person ab, die speziell im Gefahrgutversand geschult ist. Beachten Sie sämtliche geltenden nationalen Vorschriften.

• Bedecken Sie die Kontakte mit Klebeband, wenn Sie den Akku in eine Verpackung legen. Stellen Sie sicher, dass der Akku eng in der Verpackung liegt, um Schäden und Unfälle zu vermeiden.
• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.
• Legen Sie den Akku an einem trockenen, frostfreien und sauberen Ort mit der korrekten Temperatur ab.

• Lagern Sie den Akku an einem Ort, an dem die Temperatur zwischen 5 °C (41 °F) und 25 °C (77 °F) liegt. Halten Sie den Akku von direkter Sonneneinstrahlung fern.

• Laden Sie den Akku auf 30 bis 50 %, bevor Sie ihn über längere Zeit einlagern.

• Reinigen Sie den Akku, bevor Sie ihn einlagern.

Entsorgen

Das Symbol bedeutet, dass das Gerät nicht über den Hausmüll entsorgt werden darf. Recyclen Sie es über Ihre örtliche Entsorgungsstelle für elektrische und elektronische Geräte. Damit tragen Sie zu einem ordnungsgemäßen Abfallmanagement bei. Wenden Sie sich an die örtlichen Behörden, Abfallentsorgungsdienste, Ihren Händler oder Verkäufer, um weitere Informationen zu erhalten. Eine unsachgemäße Entsorgung kann sich negativ auf die Umwelt und die Gesundheit des Menschen auswirken, da potenziell Gefahrstoffe vorhanden sein können.

Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Geräts zu finden.

Entsorgen von Elektro- und Elektronik- Altgeräten

Gilt nur für Deutschland

Die durchgestrichene Abfalltonne weist darauf hin, dass Sie gesetzlich verpflichtet sind, dieses Gerät getrennt vom unsortierten Siedlungsabfall zu entsorgen. Die Entsorgung im Restmüll oder im gelben Sack ist verboten. Wenn das Produkt Einwegbatterien oder Akkus enthält, die nicht dauerhaft installiert sind, müssen diese vor der Entsorgung des Produkts entfernt und separat als Batterien bzw. Akkus entsorgt werden.

Entfernen von Batterien, Akkus und Leuchtmitteln:

Batterien, Akkus oder Leuchtmittel, die aus dem Produkt entfernt werden können, ohne es zu beschädigen, müssen vor der Entsorgung entfernt und separat als Batterien, Akkus oder Leuchtmittel entsorgt werden. Die folgenden Batterien oder Akkus sind in diesem Produkt enthalten:

• Akkutyp: Li-ion
• Chemie: Litium

Informationen zur Rückgabe von Elektro- und Elektronik-Altgeräten für Privathaushalte:

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen.

Vertreiber von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 m² und Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im

Kalenderjahr oder beständig Elektro- und Elektronikgeräte abgeben und verkaufen, sind unter den folgenden Umständen zur Rücknahme von Geräten verpflichtet:

1. Beim Verkauf eines neuen Elektro- oder Elektronikgeräts muss der Vertreiber ein Altgerät desselben Gerätetyps kostenlos zurücknehmen, das im Wesentlichen die gleichen Funktionen wie das neue Gerät bereitstellt. Dies muss an dem Standort, an dem das Gerät abgegeben wird, oder in unmittelbarer Nähe geschehen. Privathaushalte gelten auch als der Ort, an dem das Gerät abgegeben wird, sofern das Produkt dorthin geliefert wird: In diesem Fall werden Altgeräte ohne Kosten für den Endbenutzer abgeholt.
2. Der Vertreiber muss Altgeräte mit einem Durchmesser von weniger als 25 cm auf Wunsch des Endbenutzers an der Verkaufsstelle oder in unmittelbarer Nähe zurücknehmen. Diese Rückgabe muss nicht mit dem Kauf von Elektro- oder Elektronikgeräten in Verbindung stehen und ist auf drei Altgeräte pro Gerätetyp beschränkt.

Bei Abschluss des Kaufvertrags für ein neues Elektro- oder Elektronikgerät muss der Vertreiber den Endbenutzer über sein Recht informieren, das Altgerät zurückzugeben oder kostenlos abholen zu lassen, und den Endbenutzer fragen, ob er beabsichtigt, ein Altgerät bei der Lieferung des neuen Geräts zurückzugeben.

Dies gilt auch für den Vertrieb über Telekommunikation, wenn die Lager- und Versandfläche für Elektro- und Elektronikgeräte mindestens 400 m² beträgt oder wenn die gesamte Lager- und Versandfläche mindestens 800 m² beträgt, wobei die kostenlose Abholung von Elektro- oder Elektronikgeräten auf die folgenden Kategorien beschränkt ist:

• 1 (Wärmeüberträger)
• 2 (Geräte mit Displays) und
- 4 (große Geräte mit mindestens einer äußeren Abmessung von mehr als 50 cm)

Für alle anderen Elektro- und Elektronikgeräte muss der Vertreiber entsprechende Rücknahmestellen in angemessener Nähe zum

Endverbraucher sicherstellen. Dies gilt auch für Altgeräte, bei denen keine äußere Abmessung 25 cm überschreitet, die der Endbenutzer zurückgeben möchte, ohne ein neues Gerät zu erwerben.

Datenschutz

Alle Endbenutzer von Elektro- und Elektronik-Altgeräten sind dafür verantwortlich, alle personenbezogenen Daten von den zu entsorgenden Elektro- und Elektronik-Altgeräten zu löschen.

WEEE-Registrierungsnummer

Husqvarna 10168717

Sammlungs- und Verwertungsraten

Gemäß der WEEE-Richtlinie sind die EU-Mitgliedstaaten verpflichtet, Daten über Elektro- und Elektronik-Altgeräte zu sammeln und diese Daten an die Europäische Kommission zu übermitteln. Weitere Informationen hierzu finden Sie auf der BMUV-Website: https://www.bmuv.de/themen/wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/elektro-und-elektronikaltgeraete

TECHNISCHE DATEN

Die technischen Daten finden Sie auf dem Typenschild auf dem Akku.

Tabelle

	QC330 QC500	40-C500X 40-	C750X
Spannung, V 36	36 36 36 36
	QC330 QC500	40-C500X 40	C750X
Eingangs-spannung, V	100-240 100-240	100-240 100-240
Frequenz, Hz	50-60 50-60	50-60 50-60
Leistung, W 3	30 QC330 500	750
