Loại sản phẩm	Pin Li-ion
Thương hiệu	Husqvarna
Mẫu	40-B70
Điện áp danh định	36 V
Dung lượng danh định	4,0 Ah
Chỉ báo trạng thái sạc	4 đèn LED + 1 đèn LED cảnh báo
Bộ sạc tương thích	QC80, QC250, 40-C80, QC330, QC500, 40-C500X, 40-C750X
Nhiệt độ sử dụng	-10 °C đến 40 °C
Nhiệt độ sạc	5 °C đến 40 °C
Trọng lượng (ước tính)	0,8 kg
Kích thước (D x R x C, ước tính)	120 x 80 x 70 mm
Ứng dụng kết nối	Husqvarna Connect (iOS/Android)
Chức năng chính	Cấp nguồn cho các sản phẩm Husqvarna không dây, đèn LED báo sạc và lỗi, bảo vệ chống nhiệt độ khắc nghiệt
Bảo dưỡng và vệ sinh	Giữ sạch và khô, lau sạch các đầu nối bằng vải khô
An toàn	Tránh ánh nắng trực tiếp, nhiệt và lửa; không tháo rời; không sử dụng nếu bị hư hỏng; để xa tầm tay trẻ em
Bảo quản	Nhiệt độ 5 °C - 25 °C, sạc từ 30% đến 50%, tránh ẩm và ánh sáng
Tái chế	Không vứt cùng rác thải sinh hoạt, mang đến điểm thu gom hoặc cửa hàng

Câu hỏi thường gặp - 40B70 HUSQVARNA

Làm thế nào để kiểm tra mức sạc của pin 40-B70?

Nhấn nút chỉ báo pin. Các đèn LED hiển thị mức: 4 đèn = 76-100%, 3 đèn = 51-75%, 2 đèn = 26-50%, 1 đèn = 6-25%, 1 đèn nhấp nháy = 0-5%.

Phải làm gì nếu đèn LED cảnh báo của pin nhấp nháy?

Đèn LED cảnh báo nhấp nháy khi nhiệt độ chênh lệch (pin quá lạnh hoặc quá nóng). Để pin nguội hoặc ấm lên đến nhiệt độ từ -10 °C đến 40 °C. Sạc lại nếu pin hết.

Dải nhiệt độ sử dụng pin là gì?

Chỉ sử dụng pin trong khoảng -10 °C đến 40 °C. Việc sạc phải được thực hiện trong khoảng 5 °C đến 40 °C.

Tôi có thể sử dụng pin 40-B70 với các sản phẩm của thương hiệu khác không?

Không, chỉ sử dụng pin làm nguồn điện cho các sản phẩm Husqvarna để tránh chấn thương.

Tôi nên bảo quản pin lâu dài như thế nào?

Bảo quản pin ở nơi khô ráo, sạch sẽ, không có sương giá, ở nhiệt độ từ 5 °C đến 25 °C. Sạc pin từ 30% đến 50% trước khi bảo quản. Tránh ánh sáng trực tiếp và hộp kim loại.

Phải làm gì nếu pin tiếp xúc với nước?

Giữ pin tránh nước. Nếu pin bị ướt, không sử dụng và lau khô kỹ trước khi sử dụng. Không sạc pin ẩm ướt.

Làm thế nào để loại bỏ pin?

Không vứt pin cùng rác thải sinh hoạt. Mang pin đến điểm thu gom thiết bị điện và điện tử (cửa hàng hoặc trạm thu gom). Tham khảo www.quefairedemesdechets.fr.

Tôi có thể mang pin trên máy bay không?

Pin Li-ion tuân theo quy định về hàng hóa nguy hiểm. Đối với vận chuyển thương mại, tuân thủ các yêu cầu về đóng gói và dán nhãn. Đối với vận chuyển cá nhân, hãy kiểm tra với hãng hàng không của bạn.

Những bộ sạc nào tương thích với pin 40-B70?

Chỉ sử dụng bộ sạc Husqvarna được chấp thuận: QC80, QC250, 40-C80, QC330, QC500, 40-C500X hoặc 40-C750X. Pin được mã hóa phần mềm.

Làm thế nào để vệ sinh pin?

Giữ pin sạch và khô. Dùng vải sạch và khô để lau các đầu nối nếu bị bẩn. Không sử dụng hóa chất hoặc chất mài mòn.

HƯỚNG DẪN NGƯỜI DÙNG 40B70 HUSQVARNA

VI Sách huống dẫn sử dụng 214-220

ZH 操作手册 221-227

40-B70, 40-B140

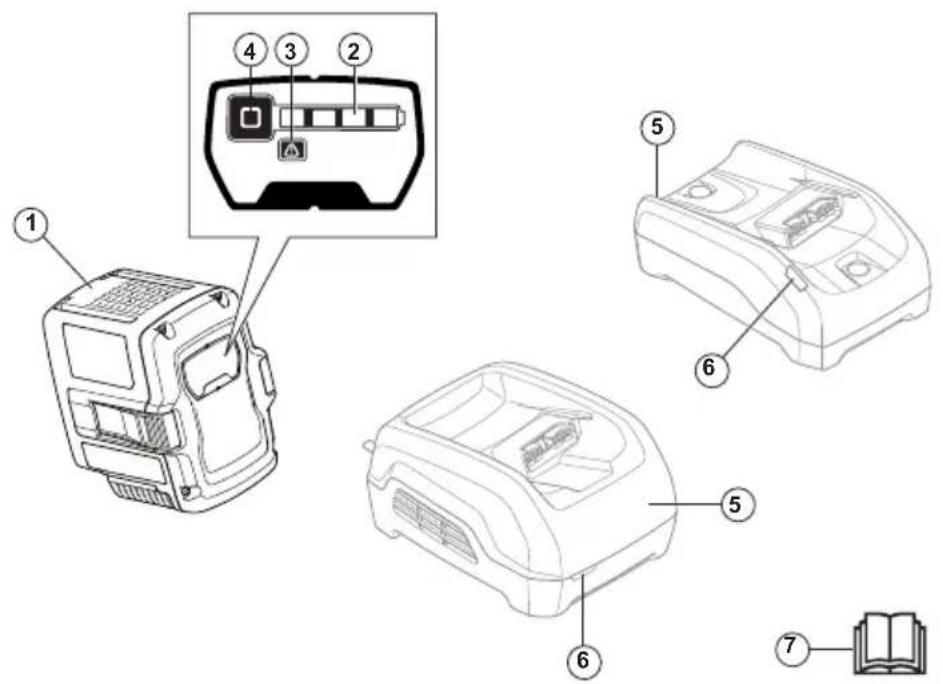

PRODUCT OVERVIEW

1. Pin
2. Đèn LED chỉ báo trạng thái sạc
3. Đèn LED cảnh báo
4. Tỉnh trạng của nút chỉ báo sạc
5. Bộ sạc pin (phụ kiện)
6. Đèn LED trạng thái sạc
7. Sách huống dẫn vận hành

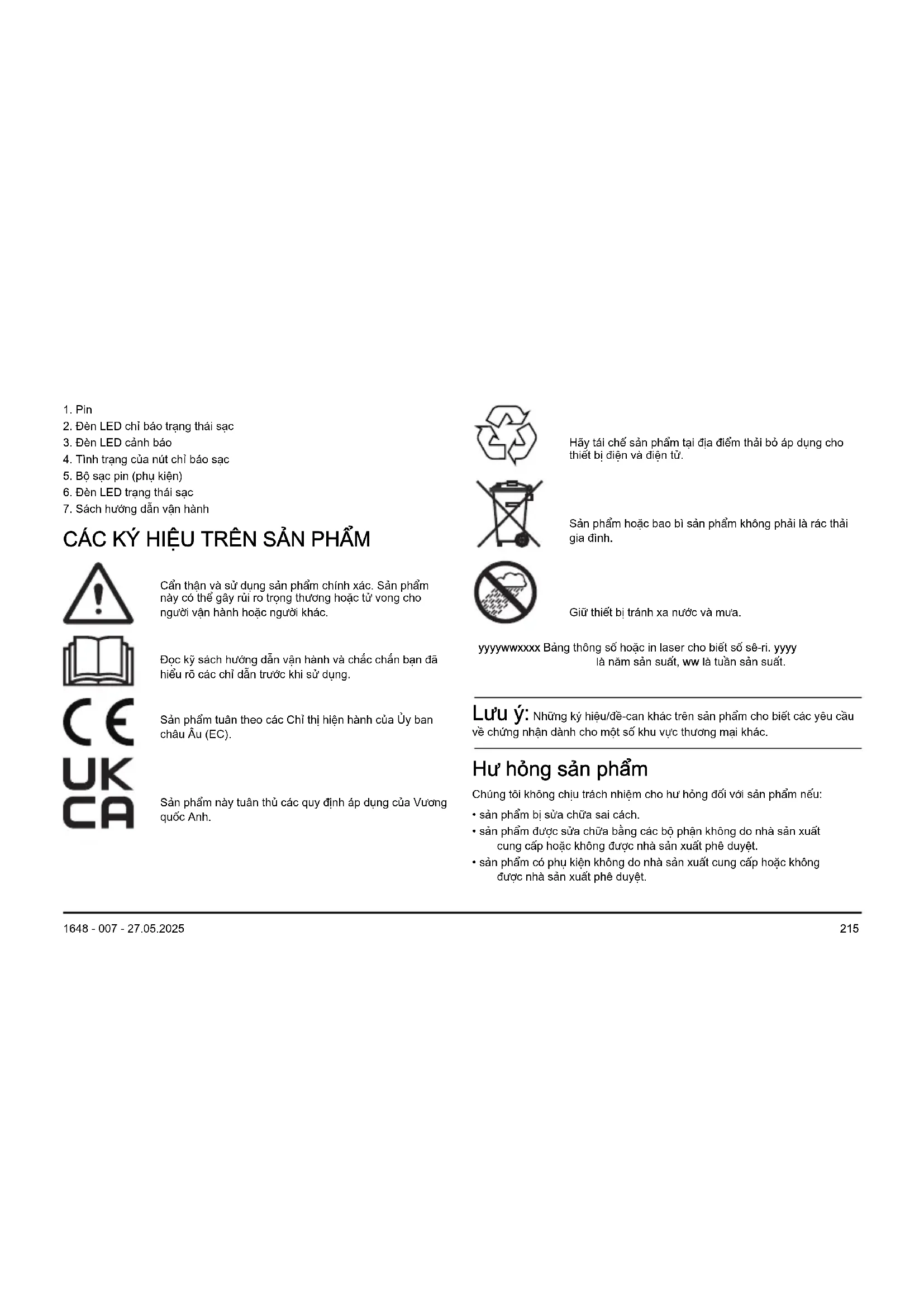

CÁC KÝ HIỆU TRÊN SẢN PHẨM

Căn thận và sử dụng sản phẩm chính xác. Sản phẩm này có thể gây rủi ro trọng thương hoặc từ vong cho người vận hành hoặc người khác.

Đọc kỹ sách hướng dẫn vận hành và chắc chắn bạn đã hiểu rõ các chỉ dẫn trước khi sử dụng.

Sản phẩm tuân theo các Chỉ thị hiện hành của Ủy ban châu Âu (EC).

Sản phẩm này tuân thủ các quy định áp dụng của Vương quốc Anh.

Hãy tái chế sản phẩm tại địa điểm thải bỏ áp dụng cho thiết bị điện và điện tử.

Sản phẩm hoặc bao bì sản phẩm không phải là rác thải gia đình.

Giữ thiết bị tránh xa nước và mưa.

yyyywwxxxx Bàng thông số hoặc in laser cho biết số sẽ-ri. yyyy là năm sản suất, ww là tuần sản suất.

Lưu ý: Những ký hiệu/đê-can khác trên sản phẩm cho biết các yêu cầu về chứng nhận dành cho một số khu vực thương mại khác.

Hư hồng sản phẩm

Chúng tôi không chịu trách nhiệm cho hu' hòng đối với sản phẩm nếu:

• sàn phẩm bị sửa chữa sai cách.
• sản phẩm được sửa chữa bằng các bộ phận không do nhà sản xuất cung cấp hoặc không được nhà sản xuất phê duyệt.
• sản phẩm có phụ kiện không do nhà sản xuất cung cấp hoặc không được nhà sản xuất phê duyệt.

- sản phẩm không được sửa chữa tại trung tâm bảo dưỡng được phê duyệt hoặc bởi cơ quan được phê duyệt.

Hỗ trợ

Đế nhận hỗ trợ về sản phẩm, hãy đi đến phần Hồ trợ trên để truy cập hướng dẫn, hướng dẫn khác phục sự cố hoặc sử dụng Trợ lý sản phẩm và Tự phục vụ Husqvarna (nếu có sẵn ở thi trường của bạn). Đế được hỗ trợ thêm về sản phẩm, hãy trao đổi với đại lý bảo dưỡng Husqvarna của bạn.

ĐỊNH NGHĨA AN TOÀN

Cảnh báo, cần thận và lưu ý được sử dụng để báo hiệu các phần đặc biệt quan trọng của sách hướng dẫn.

CẢNH BÁO: Được sử dụng khi có nguy cơ xảy ra thuống tích hoặc tử vong cho người vận hành hoặc người đúng xem nếu không tuân theo các chỉ dẫn trong sách hướng dẫn.

CHÚ Ý: Được sử dụng khi có nguy cơ làm hòng sản phẩm, các vật liệu khác hoặc khu vực gần kê nếu không tuân theo các chỉ dẫn trong sách hướng dẫn.

Lưu ý: Được sử dụng để cung cấp thêm thông tin cần thiết trong tỉnh huống cụ thể.

CHỈ DÃN AN TOÀN QUAN TRỌNG

CẢNH BÁO: Đọc toàn bộ cảnh báo an toàn và toàn bộ hướng dẫn. Không tuân theo những cảnh báo và chỉ dẫn có thể gây điện giật, gây cháy và/hoặc trọng thương.

Lưu ý: Lưu mọi cảnh báo và chỉ dẫn.

• Chỉ sử dụng bộ sạc pin, QC80QC250 hoặc 40-C80 để sạc pin Husqvarna chính hăng. Pin được mã hóa phần mềm.
• Chỉ sử dụng pin 40-B70, 40-B140 như là nguồn cấp điện cho các sản phẩm Husqvarna liên quan. Để ngăn thương tích, không được sử dụng pin như là nguồn cấp điện cho các thiết bị khác.
• Không được cố gắng tháo hoặc sửa chữa pin. Môi hoạt động sửa chữa phải do đại lý được ủy quyền thực hiện.
• Giữ pin tránh xa ánh náng mặt trời, nhiệt hoặc ngọn lửa tràn. Pin có thể gây bòng và/hoặc bòng hóa chất.
• Không sử dụng pin hoặc bộ sạc pin bị hồng.
• Không được gây sốc cơ khí cho pin.
• Không được tháo pin khởi bao bì cho đến khi bạn cần sử dụng.
• Không được để axit của pin tiếp xúc với da bạn. Axit của pin gây thương tích cho da, ăn món và bông. Nếu axit của pin bán vào mất, không được dụi mất mà phải rửa bằng nước trong ít nhất 15 phút. Nếu axit của pin tiếp xúc với da, bạn phải rửa da với thật nhiều nước và xà phòng. Nhận trợ giúp y tế.
• Giữ pin tránh xa trẻ em.
• Giū' pin sạch và khô.
• Lau các cực của pin bằng vài khô sach nếu chúng bị bản.

• Không được đề pin trong bộ sac pin khi đã sac đầy.

• Tháo pin khởi sản phẩm khi bạn không sử dụng và trong quá trình vận chuyển.

• Bảo quản pin tránh xa các vật bằng kim loại chằng hạn như định, vít hoặc trang sức.

VÂN HÀNH

• Phải sạc pin trước khi bạn sử dụng lần đầu. Luôn sử dụng bộ sạc pin Husqvarna được phê duyệt. Tham khảo Dữ LIỆU KỸ THUẬT trên trang 220.
• Chỉ sử dụng pin ở nơi có nhiệt độ môi trường từ -10°C (14°F) đến 40°C (104°F).
• Chỉ sử dụng bộ sạc pin ở nơi có nhiệt độ xung quanh từ 5°C (41°F) đến 40°C (104°F).
• Pin sẽ không sạc nếu nhiệt độ pin cao hơn 50°C (122°F).
• float nút chí báo pin để biết thông tin về tình trạng sạc pin.

Cách sạc pin

CHÚ Ý: Đảm bảo pin, bộ sạc pin và các công trên pin sạch sẽ và khô ráo. Không được để pin trong bộ sạc pin nếu nó dính bán hoặc ướt.

1. Nôi bộ sạc pin với ở cấm điện. Đèn LED sạc nhập nháy 1 lần.

CHÚ Ý: Chỉ kết nối bộ sạc pin với ố cấm điện có điện áp và tàn số được quy định trên biển thông số.

1. Kết nối pin vào bộ sạc pin. Đèn LED sạc sáng lên.
2. Thảo pin khởi bộ sạc pin khi sạc xong. Nhấn nút đèn chỉ báo pin để biết trạng thái pin. Pin được sạc đầy khi tất cả đèn LED chỉ báo sáng.
3. Rút phích cấm để ngát kết nối bộ sạc pin khởi ở cấm điện. Không được kéo dây điện.

Đèn LED chỉ báo pin

Màn hình cho biết tình trạng sạc và sự cố với pin, nếu có.

Đèn LED chỉ báo Trạng thái pin (tình trạng sạc)
	40-B70, 40-B140
4 đèn LED sáng Pin sạc 76% - 100%.
3 đèn LED sáng Pin sạc 51% - 75%.
2 đèn LED sáng Pin sạc 26% - 50%.
1 đèn LED sáng Pin sạc 6% - 25%.
1 đèn LED nhắp nháy Pin sạc 0% - 5%.

Husqvarna Connect

Husqvarna Connect là ứng dụng miễn phí cho thiết bị di động của bạn. Ứng dụng Husqvarna Connect cung cấp các chức năng mở rộng cho sản phẩm Husqvarna của bạn.

• Thông tin sản phẩm mở rộng.
• Thông tin về, và trợ giúp về các bộ phận sản phẩm và dịch vụ bảo dưỡng.

Cách bắt đầu sử dụng Husqvarna Connect

1. Tài xuống ứng dụng Husqvarna Connect trên thiết bị di động của bạn.

2. Đăng kýHusqvarna Connect trong ứng dụng.

3. Làm theo các bước hướng dẫn trong ứng dụng Husqvarna Connect để kết nối và đăng ký sản phẩm.

Lưu ý: Ứng dụng Husqvarna Connect không có sẵn để tải xuống ở tất cả các thị trường. Trao đối với đại lý bảo dưỡng để biết thêm thông tin.

KHẮC PHỤC SỰ CỐ

Tình trạng Lỗi có thể Quy trình khả thi
Đèn LED cảnh báo của pin nhập nháy. Sai lệch nhiệt độ, pin quá lạnh hoặc quá nóng để sử dụng.	Để pin người hoặc đem pin vào trong nhà để làm ẩm pin. Khi pin ở đúng nhiệt độ, bạn có thể tiếp tục sử dụng. Pin sẽ không sạc nếu nhiệt độ pin cao hơn 50 ^ ( 122 ^ ).
	Sử dụng pin ở nhiệt độ môi trường từ -10^ ( 14^ ) đến 40^ ( 104^ ).
	Sử dụng bộ sạc pin ở nhiệt độ môi trường từ 5^ ( 41^ ) đến 40^ ( 104^ ).
	Pin cạn. Sạc pin.
Đèn LED cảnh báo của pin sáng lên. Lỗi pin vĩnh viễn. Trao đổi với đại lý của bạn.

VÂN CHUYÊN VÀ BẢO QUẢN

• Pin Li-ion được cấp tuân thủ các yêu cầu Pháp chế về hàng hóa nguy hiểm.
• Tuân thủ yêu cầu đặc biệt trên bao bì và nhân cho vận chuyển thương mại, cũng như yêu cầu từ các bên thứ ba và đại lý vận tải.
• Trao đổi với người được đào tạo đặc biệt về vật liệu nguy hiểm trước khi bạn gửi sản phẩm. Tuân thủ tất cả các quy định áp dụng của quốc gia.
• Sử dụng bằng dính trên các tiếp xúc khi bạn đặt pin vào gói. Đặt pin vào gói thật khít để ngăn hư hỏng và sự cố.

• Không bảo quản pin ở những vị trí có thể xảy ra điện tỉnh. Không được bảo quản pin trong hộp kim loại.

• Để pin ở nơi khô ráo, không đóng bằng và sạch sẽ với nhiệt độ chính xác.

• Bảo quản pin ở nơi có nhiệt độ từ 5°C (41°F) đến 25°C (77°F). Giữ pin tránh xa ánh mặt trời.
• Sạc pin từ 30% đến 50% trước khi bảo quản pin trong thời gian dài.
• Vệ sinh pin trước khi bảo quản.

Thải bổ

Biểu tượng nghĩa là sản phẩm không phải là rác thải gia đình. Tái chế sản phẩm thông qua hệ thống thu gơn địa phương dành cho thiết bị điện và điện tử. Hành động này góp phần vào việc quản lý đúng cách rác thải hết hạn sử dụng. Liên lạc với các cơ quan quản lý địa phương, dịch vụ rác thải nhà ở, đại lý hoặc nhà bán lẻ của bạn để biết thông tin. Thái bỏ không chính xác

tiêm ấn ảnh hưởng tiêu cực lên môi trường và sức khỏe con người do sự hiện diện tiêm ấn của các chất nguy hiểm.

Lưu ý: Biểu tượng nằm trên sản phẩm hoặc bao bì sản phẩm.

Dữ LIÊU KỸ THUẬT

Đế biết dữ liệu kỹ thuật, hãy tham khảo biển thông số của pin.

Bảng 31: Bộ sạc pin được pin được phê duyệt

	QC330 QC500	40-C500X 40	C750X
Điện áp, V 36	36 36 36
Điện áp đầu vào, V	100-240 100-240	100-240 100-240	0-240
Tần số, Hz 50	-60 50-60 50-60	50-60
Công suất, W	330 QC330 500	750
