РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Canvio Desk TOSHIBA

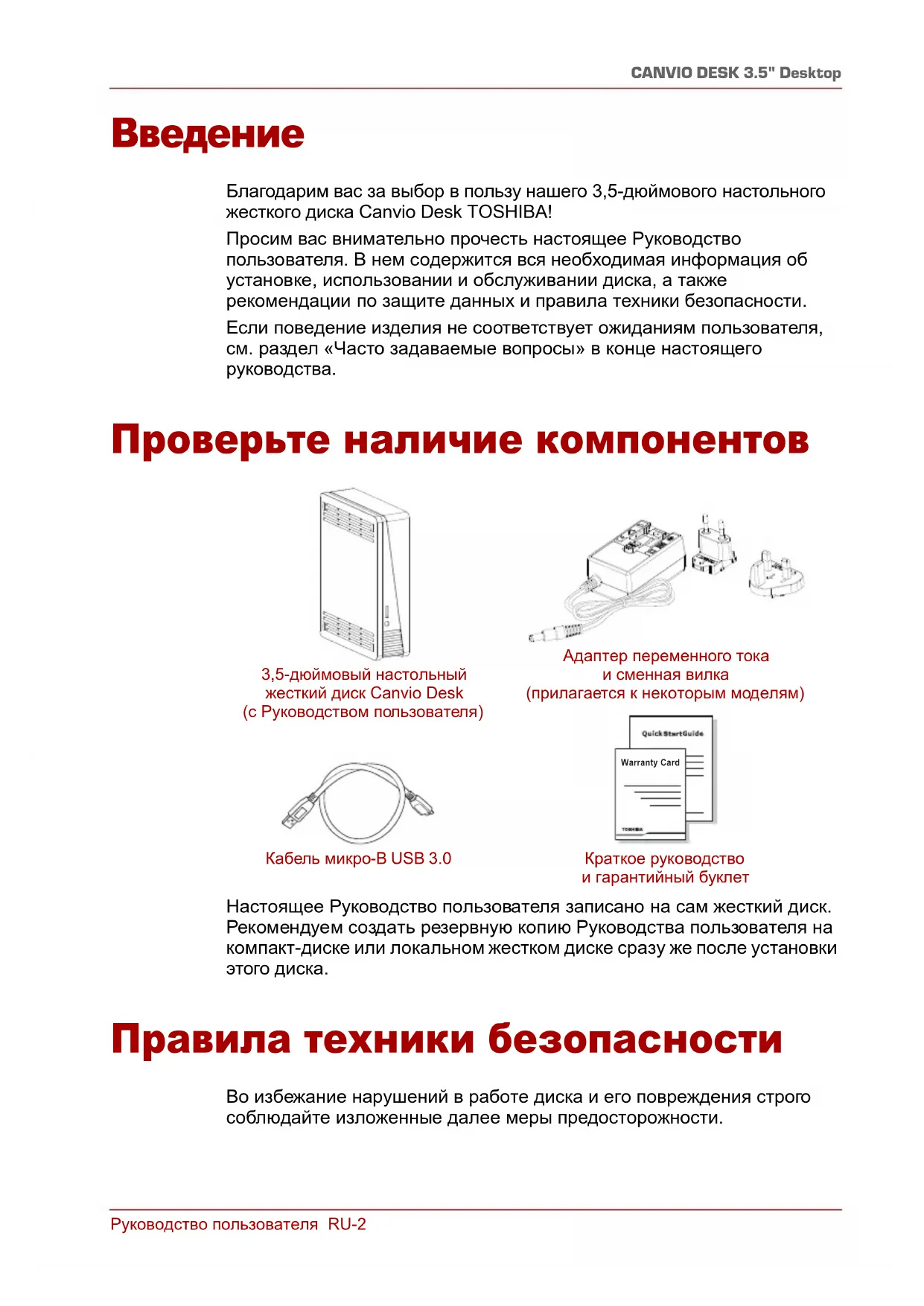

Благодарим вас за выбор в пользу нашего 3,5-дюймового настольного жесткого диска Canvio Desk TOSHIBA! Просим вас внимательно прочесть настоящее Руководство пользователя. В нем содержится вся необходимая информация об установке, использовании и обслуживании диска, а также рекомендации по защите данных и правила техники безопасности. Если поведение изделия не соответствует ожиданиям пользователя, см. раздел «Часто задаваемые вопросы» в конце настоящего руководства. Проверьте наличие компонентов Настоящее Руководство пользователя записано на сам жесткий диск. Рекомендуем создать резервную копию Руководства пользователя на компакт-диске или локальном жестком диске сразу же после установки этого диска. Правила техники безопасности Во избежание нарушений в работе диска и его повреждения строго соблюдайте изложенные далее меры предосторожности. Warranty Card 3,5-дюймовый настольный жесткий диск Canvio Desk (с Руководством пользователя) Адаптер переменного тока и сменная вилка (прилагается к некоторым моделям) Кабель микро-B USB 3.0 Краткое руководство и гарантийный буклетРуководство пользователя RU-3 CANVIO DESK 3.5" Desktop ■ Периодически создавайте резервные копии всех данных, находящихся на диске. Корпорация Toshiba не несет ответственности за порчу и потерю данных. Корпорация Toshiba не компенсирует расходы, связанные с восстановлением данных. ■ Не следует: ■ открывать корпус и диск; ■ разбирать диск и его части; ■ размещать жидкости рядом с диском и на диске, поскольку это

привести к повреждению диска, получению телесных повреждений, поражению электрическим током или пожару; ■ ударять, ронять и трясти диск; ■ перемещать диск во время его работы – это может привести к повреждению данных; ■ использовать другие разъемы, кроме шины USB с подачей

■ использовать никакие другие адаптеры переменного/ постоянного тока, кроме входящего в комплектацию диска

в противном случае возможна поломка диска; ■ отсоединять кабели во время работы. Сначала диск необходимо размонтировать! ■ подвергать диск воздействию температур, выходящих за следующие диапазоны: 5–35 °C (работа), -20–60 °C (выключенное состояние); ■ подвергать диск воздействию влаги и сырости; ■ накрывать диск во время работы во избежание его перегрева; ■ размещать диск рядом с горячими приборами.

■ необходимо следить за правильностью положения штекеров при подключении; ■ запрещается применять силу при подключении кабелей; ■ перед подключением необходимо проверять полярность. ■ Диск следует немедленно отключить от электрической розетки и компьютера, если: ■ из корпуса диска идет дым или выделяется необычный запах; ■ в корпус диска проникла вода или диск намок;

в корпус диска проник какой бы то ни было предмет; ■ был поврежден кабель (в этом случае кабель следует заменить

Если диск ведет себя не так, как ожидается, или у вас возникли сомнения по поводу электробезопасности, немедленно обратитесь на горячую линию или к уполномоченному торговому представителю TOSHIBA! ОСТОРОЖНО!Руководство пользователя RU-4 CANVIO DESK 3.5" Desktop Требования к системе ■ Windows Vista

■ Центральный процессор с тактовой частотой не менее 750 МГц ■ 10 МБ пространства на системном жестком диске ■ 256 МБ системной памяти ■ Один свободный порт USB 3.0 или USB 2.0 Установка диска Информация о работе с питанием от шины и прилагаемом кабеле USB: ■ К диску нельзя подключать пассивные концентраторы USB, а также клавиатуры, мыши и другие аналогичные устройства USB. ■ Необходимо следить за правильностью положения штекеров при подключении. ■ Запрещается применять силу при подключении кабелей. Перед подключением необходимо проверять полярность! Установка и снятие сменных

Установка и снятие сменных вилок адаптера переменного тока производится в соответствии с приведенными ниже иллюстрациями. Интерфейс USB 3.0 обратно совместим с USB 2.0 Для использования с системами Mac требуется переформатирование. ПРИМЕЧАНИЕРуководство пользователя RU-5 CANVIO DESK 3.5" Desktop Подключение диска к компьютеру

1. Выключите компьютер.

2. Вставьте штекер вывода адаптера переменного тока в гнездо для

подключения источника постоянного тока с напряжением 12 В диска, а шнур питания подсоедините к стенной электрической

3. Вставьте штекер стандартный-A USB 3.0 в порт USB хост-системы

или активного концентратора USB.

4. Теперь вставьте штекер USB 3.0 типа B в соответствующий порт на

■ засветится индикатор питания/передачи данных; ■ включится питание диска; ■ диск должен смонтироваться, а в окне «Мой компьютер» (My Computer) должен появиться значок нового диска.

1. Вентиляционное отверстие 5. Штекер USB 3.0 типа «микро-B»

2. Порт USB 3.0 6. Штекер USB 3.0 типа «стандартный-A»

3. Гнездо для подключения источника

постоянного тока с напряжением 12 В

7. Порт хост-системы USB 3.0, обратно

4. Штекер вывода адаптера переменного

Возможно, понадобится хост-контроллер USB 3.0 формата Express Card, если компьютер не имеет порта USB 3.0. Устройство также можно подключить к порту USB 2.0 компьютера, но скорость передачи данных в этом случае будет ограничена возможностями стандарта USB 2.0. ПРИМЕЧАНИЕРуководство пользователя RU-6 CANVIO DESK 3.5" Desktop Размонтирование и отключение

Настоятельно рекомендуется не отключать диск посредством только отсоединения кабеля, поскольку в момент отсоединения может происходить запись данных на диск. Эти данные будут потеряны, а диск может получить физические повреждения! Чтобы безопасно размонтировать диск, выполните описанные ниже действия (Windows).

1. Щелкните значок «Безопасное извлечение устройств и дисков»

(Safely Remove Hardware and Eject Media). Появится всплывающее сообщение, в котором будут перечислены все внешние устройства, подключенные к компьютеру.

2. Выберите диск TOSHIBA для извлечения.

Через несколько секунд вы получите уведомление о том, что теперь устройство можно безопасно удалить.

3. Нажмите кнопку OK. Теперь диск можно отсоединить.

Чистка корпуса диска Перед чисткой диск необходимо физически отсоединять от компьютера. Для чистки рекомендуется использовать стандартные средства. Остаточную чистящую жидкость следует стирать с поверхности. Дополнительная информация Информацию о порядке переименования диска, создания резервных копий данных, управления файлами и выполнения других стандартных операций, предусмотренных в ходе нормальной эксплуатации, рекомендуется смотреть в руководстве пользователя операционной системы компьютера. Также сведения о выполнении дефрагментации, оптимизации и других задач, связанных с обслуживанием, см. в руководстве пользователя операционной системы. Кроме того, настоятельно рекомендуем установить антивирусное программное обеспечение, чтобы защитить данные от намеренного вреда, который могут причинить вирусы и «троянские» программы.Руководство пользователя RU-7 CANVIO DESK 3.5" Desktop Часто задаваемые вопросы В: Нужно ли форматировать диск после его установки? О: Диск уже отформатирован изготовителем в файловой системе NTFS. Для использования с MS Windows/на платформе PC никакого дополнительного форматирования не требуется. Для полной совместимости с операционными системами Apple Mac диск следует переформатировать в файловую систему HFS+. Инструкции см. в руководстве пользователя системы Mac. В: Нужны ли драйверы USB для Windows Vista, Windows 7, 8, 8.1?

Нет, они уже имеются в операционной системе. В: Можно ли загружать систему с этого диска? О: Нет, потому что система Windows не поддерживает загрузку с внешних жестких дисков. В: Почему этому диску не нужен вентилятор? О: Конструкция диска обеспечивает оптимальное рассеивание тепла, поэтому вентилятор не требуется. В результате изделие работает почти бесшумно

В: Почему емкость диска (отображаемая в Windows) меньше его фактической заявленной емкости? О: Различие объясняется применением разных способов расчета

Производители жестких дисков выполняют расчет в десятичной системе, а операционная система – в двоичной. Пример расчета в десятичной системе: 1 ГБ = 1000 МБ = 1 000 000 КБ = 1 000 000 000 байт Пример расчета в двоичной системе: 1 ГБ = 1024 МБ = 1 048 576 КБ = 1 073 741 824 байт В результате емкость 120-гигабайтного (по десятичной системе) жесткого диска в системе Windows отображается равной 112 ГБ (по двоичной системе). В результате форматирования жесткого диска все находящиеся на нем данные удаляются. Рекомендуется создать резервную копию прежде чем начинать форматирование. ПРИМЕЧАНИЕРуководство пользователя RU-8 CANVIO DESK 3.5" Desktop В: Можно ли использовать диск для копирования операционной системы с одного компьютера на другой? О: Нет, операционную систему необходимо установить в соответствии с инструкциями ее поставщика. Простое копирование не обеспечит ее работоспособность. В: Оказывает ли корпорация Toshiba услуги восстановления данных? О: Да, корпорация Toshiba предлагает услугу восстановления данных с внешних жестких дисков. Более подробную информацию об этой услуге см. на веб-сайте www.toshiba-europe.com/services. Возможные проблемы и способы

Диск не распознается компьютером. ■ Убедитесь в надежности всех соединений. ■ Если используется плата расширения, убедитесь в том, что она функционирует надлежащим образом, и при необходимости обновите ее программное обеспечение, в том числе встроенное. Опасен ли нагрев диска во время работы? О: Это нормально и поэтому не опасно. Диск сообщает об ошибке «Запуск устройства невозможен» (Device cannot start). О: Возможны две причины. Либо имеется проблема с питанием и необходимо проверить соединения, либо диск неисправен и требует ремонта.Руководство пользователя RU-9 CANVIO DESK 3.5" Desktop Диск отсутствует в окне «Мой компьютер» (My Computer), но присутствует в диспетчере устройств. О: Следуйте этим инструкциям:

1. Щелкните правой кнопкой значок «Мой компьютер»

2. Во всплывающем меню выберите «Управление» (Manage).

3. Выберите «Управление дисками» (Disk Management).

Вы должны увидеть список доступных устройств хранения.

4. Проверьте, присутствует ли в списке ваш диск.

5. Щелкните правой кнопкой в окне

справа и во всплывающем меню выберите «Удалить раздел» (Delete Partition).

6. Щелкните правой кнопкой в окне. Во всплывающем меню

выберите «Создать новый раздел» (Create New Partition).

7. Затем в окне мастера разделов выберите «Основной раздел»

(Primary Partition). Нажмите кнопку «Далее» (Next).

8. Будет отображена буква диска, которую вы можете изменить.

Нажмите кнопку «Далее» (Next).

9. Подтвердите форматирование диска.

При попытке отформатировать диск выдается сообщение «Не удалось выполнить форматирование» (Could not complete format). О: Возможно, причина заключается в том, что предпринимается попытка отформатировать диск в файловой системе FAT. Попробуйте использовать файловую систему NTFS. В результате проблема должна решиться. Поддержка TOSHIBA Нужна помощь? Посетите страницу поддержки жестких дисков и устройств хранения TOSHIBA по адресу www.toshiba.eu/externalstorage/support Информацию о предъявлении претензий по гарантии см. по адресу computers.toshiba.eu/options-warrantyРуководство пользователя RU-10 CANVIO DESK 3.5" Desktop Заявления о соответствии нормативным требованиям Соответствие требованиям ЕС Условия эксплуатации Соответствие данного изделия требованиям в отношении электромагнитной совместимости проверялось типовым для данной категории изделий способом применительно к так называемым бытовым, коммерческим и мелкопромышленным условиям. Проверка на возможность использования в других условиях корпорацией Toshiba не проводилась. Использование данного изделия в других условиях может быть ограничено и не рекомендуется. Возможны следующие последствия применения данного изделия в непроверенных условиях: нарушение нормальной работы других находящихся поблизости изделий или данного изделия с последующим выходом их из строя или потерей/повреждением данных. Примеры непроверенных условий применения и соответствующие рекомендации: ■ Промышленные условия (например, места, где преимущественно используется 3-фазный ток с напряжением 380 В): опасность нарушений в работе данного изделия из-за возможных сильных электромагнитных полей, особенно рядом с крупным оборудованием и энергетическими установками. ■ Медицинские условия: корпорация Toshiba не проводила проверку данного изделия на соответствие Директиве о медицинских изделиях, поэтому данное изделие нельзя использовать в медицинских целях без соответствующей проверки. Использование в обычных офисных условиях, например, в больницах, не должно привести к возникновению проблем при отсутствии ограничений со стороны ответственной администрации. ■ Автотранспорт: рекомендации в отношении использования данного изделия (или категории изделий) смотрите в руководстве пользователя соответствующего транспортного средства. ■ Воздушный транспорт: соблюдайте указания летного персонала по ограничению использования изделия. Данное изделие имеет маркировку CE, отвечающую требованиям соответствующих директив ЕС. Ответственность за эту маркировку несет компания TOSHIBA Europe GmbH, Hammfelddamm 8, 41460 Neuss, Germany (Германия). С текстом официальной Декларации соответствия можно ознакомиться на веб-сайте http://epps.toshiba-teg.com.Руководство пользователя RU-11 CANVIO DESK 3.5" Desktop Другие условия, не связанные с электромагнитной совместимостью ■ Использование в атмосферных условиях: данное изделие, являясь типичным бытовым/офисным оборудованием, не обладает особой сопротивляемостью к проникновению влаги и устойчивостью к сильным ударам. ■ Взрывоопасная атмосфера: использование данного изделия в таких особых условиях (Ex) не допускается. Изложенная далее информация актуальна только в странах-членах ЕС: REACH – заявление о соответствии Новый регламент Европейского Союза (ЕС) в области химии REACH («О регистрации, оценке, разрешении и ограничении химических веществ») вступил в силу 1 июня 2007 г. Корпорация Toshiba будет выполнять все требования REACH и обязуется предоставлять потребителям своей продукции информацию об используемых в ней химических веществах в соответствии с регламентом REACH. Утилизация изделий Уведомления ©2014 г. TOSHIBA Europe GmbH. Все права защищены. Корпорация TOSHIBA оставляет за собой право на внесение технических изменений. Корпорация TOSHIBA не несет никакой ответственности ни за прямой, ни за косвенный ущерб, возникший в результате погрешностей, упущений и несоответствий между настоящим изделием и документацией. Наименование и логотипы корпорации Toshiba являются ее зарегистрированными товарными знаками. Прочие товарные знаки,

или встречающиеся в настоящем документе, являются собственностью их законных владельцев. Возможность ошибок

Приведенный здесь символ указывает на то, что с настоящим изделием нельзя обращаться как с бытовыми отходами. Обеспечение надлежащей утилизации настоящего изделия способствует предотвращению отрицательных последствий, которое неправильное удаление изделия в отходы может возыметь для окружающей среды и здоровья
