РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S56MK2E5A PANASONIC

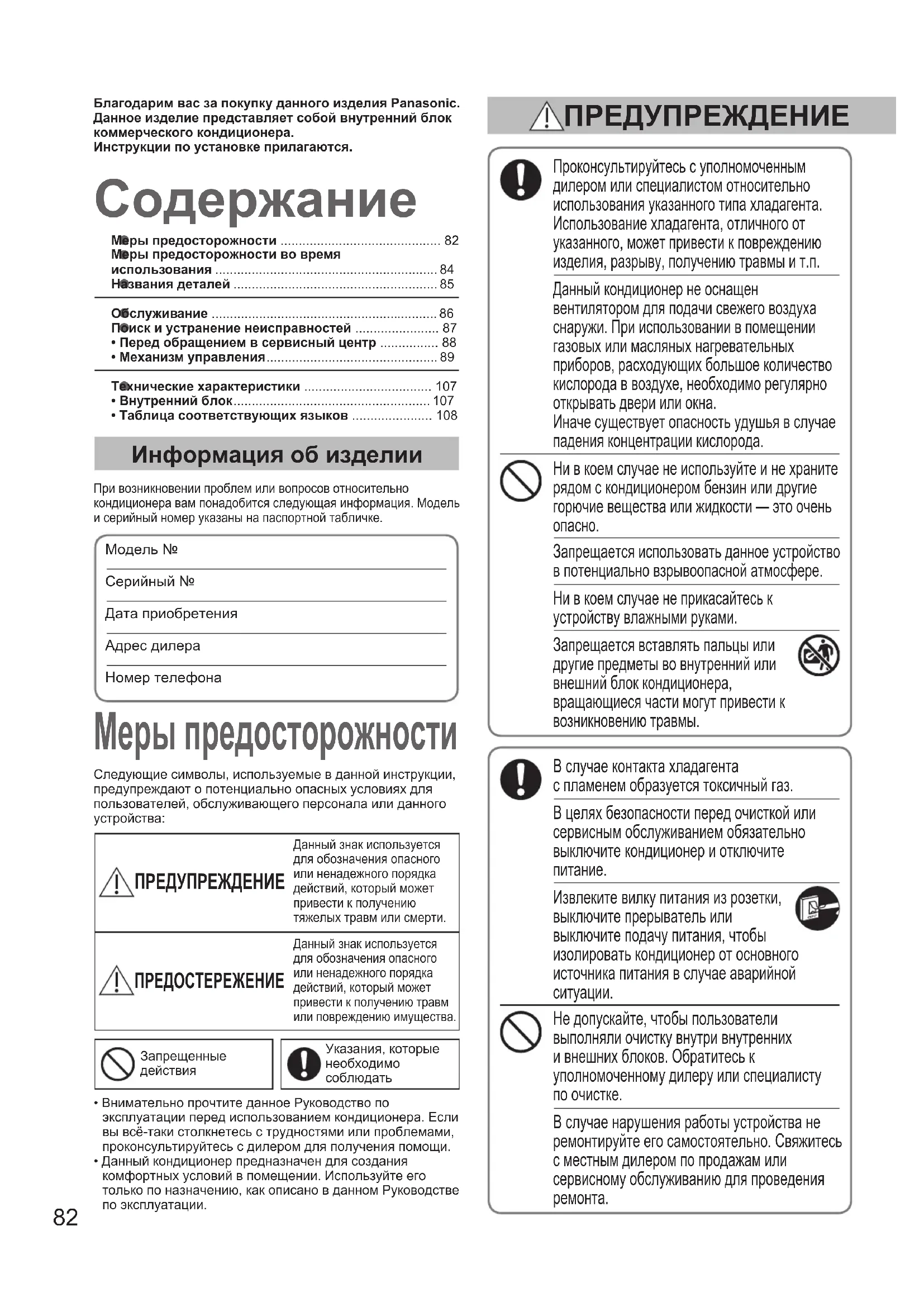

82 ~ 89 Перед использованием этого устройства внимательно прочитайте настоящую инструкцию по эксплуатации и сохраните ее для дальнейших справок.

CZ-RWSK2 (Тип K2) Безжичнодистанционноуправление

• Таблицасоответствующихязыков ...................... 108 БлагодаримвасзапокупкуданногоизделияPanasonic.Данноеизделиепредставляетсобойвнутреннийблоккоммерческогокондиционера.Инструкциипоустановкеприлагаются. Мерыпредосторожности Информацияобизделии При возникновении проблем или вопросов относительно кондиционера вам понадобится следующая информация. Модель и серийный номер указаны на паспортной табличке.Модель № Серийный № Дата приобретенияАдрес дилераНомер телефона Проконсультируйтесь с уполномоченным дилером или специалистом относительно использования указанного типа хладагента. Использование хладагента, отличного от указанного, может привести к повреждению изделия, разрыву, получению травмы и т.п. Данный кондиционер не оснащен вентилятором для подачи свежего воздуха снаружи. При использовании в помещении газовых или масляных нагревательных приборов, расходующих большое количество кислорода в воздухе, необходимо регулярно открывать двери или окна. Иначе существует опасность удушья в случае падения концентрации кислорода. Ни в коем случае не используйте и не храните рядом с кондиционером бензин или другие горючие вещества или жидкости — это очень

Запрещается использовать данное устройство в потенциально взрывоопасной атмосфере. Ни в коем случае не прикасайтесь к устройству влажными руками. Запрещается вставлять пальцы или другие предметы во внутренний или внешний блок кондиционера, вращающиеся части могут привести к возникновению травмы. В случае контакта хладагента с пламенем образуется токсичный газ. В целях безопасности перед очисткой или сервисным обслуживанием обязательно выключите кондиционер и отключите

Извлеките вилку питания из розетки, выключите прерыватель или выключите подачу питания, чтобы изолировать кондиционер от основного источника питания в случае аварийной

Не допускайте, чтобы пользователи выполняли очистку внутри внутренних и внешних блоков. Обратитесь к уполномоченному дилеру или специалисту по очистке. В случае нарушения работы устройства не ремонтируйте его самостоятельно. Свяжитесь с местным дилером по продажам или сервисному обслуживанию для проведения

Следующие символы, используемые в данной инструкции, предупреждают о потенциально опасных условиях для пользователей, обслуживающего персонала или данного устройства: ПРЕДУПРЕЖДЕНИЕ Данный знак используется для обозначения опасного или ненадежного порядка действий, который может привести к получению тяжелых травм или смерти. ПРЕДОСТЕРЕЖЕНИЕ Данный знак используется для обозначения опасного или ненадежного порядка действий, который может привести к получению травм или повреждению имущества.Запрещенные действияУказания, которые необходимо соблюдать• Внимательно прочтите данное Руководство по эксплуатации перед использованием кондиционера. Если вы всё-таки столкнетесь с трудностями или проблемами, проконсультируйтесь с дилером для получения помощи.• Данный кондиционер предназначен для создания комфортных условий в помещении. Используйте его только по назначению, как описано в данном Руководстве по эксплуатации. ПРЕДУПРЕЖДЕНИЕ OI_00_291492_EU.indb 82 2017/6/20 10:47:3583

Данное устройство предназначено для использования опытными или обученными пользователями в магазинах, не предприятиях легкой промышленности или сельскохозяйственных предприятиях, либо для коммерческого использования неспециалистами. Настоящее устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточными опытом или осведомленностью, за исключением случаев, когда они находятся под наблюдением или получают инструкции относительно использования устройства от лица, отвечающего за их безопасность. Необходимо следить за детьми, чтобы они не играли с устройством. Пожарная сигнализация и выходные отверстия воздуховодов должны располагаться на расстоянии как минимум 1,5 м от блока. Не охлаждайте и не нагревайте помещение слишком сильно, если в нем находятся младенцы или инвалиды. Не включайте и не выключайте кондиционер с помощью выключателя питания. Используйте кнопку ВКЛ/ВЫКЛ работы. Не вставляйте каких-либо предметов в выходное отверстие внешнего блока. Это опасно, поскольку вентилятор вращается с высокой скоростью. Не прикасайтесь к воздухозаборнику или острому алюминиевому оребрению внешнего блока. Это может привести к получению травмы. Не вставляйте предметы в КОРПУС ВЕНТИЛЯТОРА. Вы можете получить травму и повредить устройство. Предусмотрите, чтобы для каждого блока использовалась отдельная штепсельная розетка, а также выключатель питания, прерыватель цепи при утечке на землю (ELCB) или устройство защиты от токов замыкания на землю (RCD) для защиты от перегрузки по току должны выделены в отдельную линию. Предусмотрите, чтобы для каждого блока использовалась отдельная штепсельная розетка, а в стационарную электрическую проводку было встроено устройство полного разъединения с разделением контактов на всех полюсах в соответствии с правилами подключения проводки. Для предотвращения возможных опасностей в случае нарушения изоляции блок следует заземлить. Запрещается использовать модифицированный шнур, соединительный шнур, удлинитель или непредусмотренный шнур во избежание перегрева и возгорания. Прекратите использование изделия при возникновении любого отклонения/ неисправности и извлеките вилку питания или выключите выключатель питания и прерыватель. (Риск появления дыма/возгорания/ поражения электрическим током) Примеры отклонения/неисправности:

Часто срабатывает ELCB.

Изделие иногда не начинает работать при включении.

Иногда питание выключается при перемещении шнура.

Во время работы возникает запах горения или аномальный шум.

Деформация или аномально высокая температура корпуса.

Утечка воды из внутреннего блока.

Аномально высокая температура шнура или вилки питания.

Нарушено управление скоростью вентилятора.

Блок прекращает работу непосредственно после включения.

Вентилятор не останавливается даже в случае прекращения работы. Немедленно свяжитесь с местным дилером для проведения обслуживания/ремонта. ПРЕДУПРЕЖДЕНИЕ ПРЕДОСТЕРЕЖЕНИЕ

Иногда компрессор может останавливаться во время грозы. Это не является механической неисправностью. Устройство автоматически возобновит работу через несколько минут.

Текст на английском языке является оригинальной инструкцией. Текст на других языках является переводом оригинальной инструкции. УВЕДОМЛЕНИЕ Не садитесь и не становитесь на блок. Это может привести к неожиданному

Установка данного кондиционера должна быть надлежащим образом выполнена квалифицированными специалистами по установке в соответствии с Инструкциями по установке, прилагаемыми к устройству.

Перед установкой убедитесь, что напряжение электросети в вашем доме или офисе совпадает с указанным на паспортной табличке. ПРЕДУПРЕЖДЕНИЕ Избегайтеустановкивследующихместах.

Места, в которых присутствует дым или горючий газ.Также места с очень высокой температурой, например, теплицы.

Места, где установлено оборудование, выделяющее большое количество тепла.

Избегайте установки внешнего блока в местах, где на него может попадать соленая морская вода или воздух, содержащий серу во время спа-процедур. (Для защиты кондиционера от сильной коррозии)

Вся проводка должна соответствовать местным правилам эксплуатации и обслуживания электрических установок. (Для получения подробной информации обратитесь к вашему дилеру или квалифицированному электрику.)

Каждый блок должен быть надлежащим образом заземлен с помощью заземляющего (или заземленного) провода или с помощью проводки питания.

Прокладка проводки должна быть выполнена квалифицированным электриком. Подготовкакработе Включитепитаниеза5часовдоначалаработы. (Для прогрева) zОставляйте питание ВКЛ при непрерывном использовании.

Извлеките вилку питания из розетки, выключите прерыватель или выключите подачу питания, чтобы изолировать кондиционер от цепи питания в случае перерыва в использовании на длительное время. Условияэксплуатации Используйте кондиционер в следующем диапазоне температуры.

температуры mini VRF (Тип LE1, LE2)Охлаждение14°C ~ 25°C (*WBT)-10°C ~ 46°C (*DBT)-10°C ~ 43°C (*DBT)*1Обогрев16°C ~ 30°C (*DBT)-20°C ~ 18°C (*WBT)2WAY (Тип ME2)Охлаждение14°C ~ 25°C (*WBT)-10°C ~ 52°C (*DBT)-10°C ~ 43°C (*DBT)*1Обогрев16°C ~ 30°C (*DBT)-25°C ~ 18°C (*WBT)3WAY (Тип MF2)Охлаждение14°C ~ 25°C (*WBT)-10°C ~ 46°C (*DBT)-10°C ~ 43°C (*DBT)*1Обогрев15°C ~ 30°C (*DBT)-20°C ~ 18°C (*WBT)Охлаждение &Обогрев -10°C ~ 24°C (*DBT)*DBT: Температура сухого термометра*WBT: Температура влажного термометра*1: Максимальная допустимая температура данной системы кондиционирования при использовании существующей трубы R22 снижается до 43°C.ИнформациядляпользователейотносительносбораиутилизациистарогооборудованияииспользованныхбатарейДанные символы на изделиях, упаковке и/или сопровождающих документах означают, что использованные электрические и электронные изделия и батареи не должны утилизироваться вместе с обычными бытовыми отходами.Для надлежащего обращения, восстановления и переработки старых изделий и использованных батарей сдавайте их в соответствующие точки сбора в соответствии с национальным законодательством и Директивами 2002/96/EC и 2006/66/EC.Путем правильной утилизации этих изделий и батарей вы поможете сохранить ценные ресурсы и предотвратить любое потенциальное отрицательное воздействие на здоровье человека и окружающую среду, которое в противном случае может возникнуть из-за ненадлежащего обращения с отходами.Для получения дополнительной информации о сборе и переработке старых изделий и батарей обращайтесь в местные органы власти, службу утилизации отходов или в торговую точку, где были приобретены данные изделия.В соответствии с национальным законодательством за неправильную утилизацию данных отходов может налагаться штраф.Длябизнес-пользователейвЕвропейскомсоюзеЕсли вы хотите утилизировать электрическое и электронное оборудование, свяжитесь с дилером или поставщиком для получения дополнительной информации.[ИнформацияпоутилизациивдругихстранахзапределамиЕвропейскогосоюза]Данные символы действительны только в Европейском союзе. Если вы хотите утилизировать данные изделия, обратитесь в местные органы власти или к дилеру для получения информации о правильном способе утилизации. Примечаниедлясимволанабатарее(дванижнихпримерасимволов):Данный символ может использоваться в сочетании с символом химического элемента. В этом случае он соответствует требованиям, установленным Директивой для данного химического элемента. OI_00_291492_EU.indb 84 2017/6/20 10:47:3685

Названиядеталей ВНУТРЕННИЙБЛОК

Эксплуатацияирегулировканаправлениявоздушногопотока См. Инструкцию по эксплуатации, прилагаемую к пульту дистанционного управления. Дополнительно

CZ-RWSK2 (Тип K2) Беспроводнойпульт дистанционногоуправления

Пультдистанционного управлениятаймером Прочтите Руководство по эксплуатации, прилагаемое к пульту дистанционного управления. Проводнойпультдистанционногоуправления свысокимитехническимихарактеристиками Передняя панель Воздушные фильтры Жалюзи вертикального направления воздушного

• Не регулируйте вручную. Кнопка аварийного режима

Обслуживаниевоздушногофильтра Рекомендуется выполнять очистку воздушного фильтра, когда на дисплее отображается индикация (Фильтр). Для наилучшей производительности регулярно выполняйте очистку фильтра в местах скопления пыли или масляных пятен независимо от состояния фильтра.

Инструкциипоочистке:

Не используйте бензин, растворитель или чистящий порошок. • Используйте только мыло ( pH7) или нейтральное бытовое моющее средство. • Не используйте воду, температура которой превышает 40°C. Внутреннийблок: Осторожно вытрите блок мягкой, сухой тканью. Воздушныефильтры:

• Очистку воздушных фильтров необходимо выполнять каждые две недели. • Аккуратно промойте/прополощите фильтры в чистой воде, не допуская повреждения поверхности фильтра. • Тщательно высушите фильтры в тени, вдали от огня или прямого солнечного света. • Замените все поврежденные фильтры.

• Для обеспечения наилучшей производительности и снижения энергопотребления выполняйте регулярную очистку фильтра. • Обратитесь к ближайшему дилеру за помощью в вопросе сезонного осмотра.

Воздушные фильтрыПередняя панель

Послеочистки 1. После очистки воздушного фильтра установите его снова на место в свое первоначальное положение.Установку на место следует выполнять в обратном порядке. 2. [В случае применения пульта дистанционного управления с таймером] Нажмите кнопку переустановки фильтра.Индикатор (Фильтр) на дисплее исчезнет.[В случае применения проводного пульта дистанционного управления с высокими техническими характеристиками] См. Инструкцию по эксплуатации, прилагаемую к дополнительному проводному пульту дистанционного управления с высокими техническими характеристиками. Пультдистанционного управлениястаймером Проводнойпульт дистанционного управлениясвысокими техническими характеристиками ПРЕДУПРЕЖДЕНИЕ

В целях безопасности перед очисткой обязательно выключите кондиционер и отключите питание. (В противном случае возможно поражение электрическим током или получение травмы из-за вращения вентилятора с высокой скоростью.)

Не наливайте воду на внутренний блок. (Это может привести к повреждению внутренних компонентов и возникновению опасности поражения электрическим током.) Обслуживание ПРЕДОСТЕРЕЖЕНИЕ

Ни в коем случае не используйте растворители или сильные химические вещества. Также, не вытирайте пластиковые детали очень горячей водой. (Это может привести к деформации или изменению цвета.)

Некоторые края металлических деталей и оребрения являются острыми. Соблюдайте осторожность во время очистки этих деталей. (Это может привести к получению травмы.)

Используйте прочную табуретку или лестницу при чистке внутреннего блока, установленного на высоте. Внутренний змеевик и другие компоненты внешнего блока необходимо периодически очищать.• Проконсультируйтесь с дилером или сервисным центром. Индикатор фильтраКнопка переустановки фильтра20:30 (THU)Индикатор фильтра OI_00_291492_EU.indb 86 2017/6/20 10:47:3787

Поискиустранениенеисправностей Неисправность Вероятнаяпричина/Методустранения Внутреннийблок

Во время работы или после нее слышен звук, похожий на звук текущей

• Звук жидкого хладагента, текущего внутри блока

• Звук дренажной воды в дренажной трубе Слышно потрескивание во время работы или после ее остановки.

• Звук, возникающий из-за температурных изменений

Запахвыходящеговоздухавовремя

• Внутри кондиционера накопились компоненты запахов помещения, сигаретного дыма и косметики, которые высвобождаются вместе с выходящим воздухом.

• Блок загрязнен внутри. (Обратитесь к дилеру.) Вовремяоперацииохлаждениярядом свыходнымотверстиемдлявоздуха скапливаютсякаплиросы.

• Внутренняя влага охлаждается холодным воздухом и скапливается в виде капель росы. Возникаеттуманвовремяоперации охлаждения.

Если кондиционер был установлен в таких местах, как рестораны, где присутствует большое количество масляного тумана, необходимо провести очистку, поскольку загрязнен блок внутри (теплообменник). (Обратитесь к дилеру.) Возникаеттуманвовремяоперации

• Выполняется операция размораживания. Вентиляторвращаетсянекотороевремя, несмотрянато,чтоработаостановлена.

• Вращение вентилятора обеспечивает равномерность

• В зависимости от установки вентилятор может вращаться для осушения теплообменника. Направление

Во время работы направление воздушного потока изменяется. Направление воздушного потока нельзя установить. Направление воздушного потока нельзя изменить.

При низкой температуре подаваемого воздуха во время операции обогрева или во время операции размораживания горизонтальный воздушный поток устанавливается автоматически. Шторка совершает движения несколько раз после изменения направления.

• Шторка вначале вернется в исходное положение и затем встанет в направлении установленного потока воздуха. Выпускаетсяпыль.

• Выпускается пыль, скопившаяся внутри внутреннего блока. Вначалеработынавысокойскорости вентиляториногдаможетвращаться быстрееустановленнойскорости. (от3до30мин.)

• Таким образом выполняется проверка, находится ли скорость оборотов двигателя вентилятора в пределах рабочего диапазона. Внешнийблок Невыполняетсяработа (Непосредственнопослевключения питания/Вслучаеостановкии немедленноговозобновленияработы)

• Работа не начинается приблиз. в течение первых 3 минут, поскольку активирована схема защиты компрессора. Возникаетшумвовремяоперации

• Выполняется операция размораживания. Вовремяоперацииобогрева выпускаетсяпар. Вентиляторпродолжаетвращатьсядаже послеостановкиработыспомощью пультадистанционногоуправления.

• Это необходимо для обеспечения равномерной работы. Проверка перед обращением за консультацией или в сервисный центр. OI_00_291492_EU.indb 87 2017/6/20 10:47:3788 Поискиустранениенеисправностей Неисправность Вероятнаяпричина Методустранения Кондиционерне работаетнесмотря нато,чтопитание

Перебои питания или последствия перебоев питания Нажмите кнопку ВКЛ/ВЫКЛ на пульте дистанционного управления. Кнопка включения (питания) выключена.

Если прерыватель выключен, включите питание.

Если сработал прерыватель, проконсультируйтесь с дилером, не включая его. Перегорел предохранитель. Обратитесь к дилеру.

эффективность охлажденияили

Входное или выходное отверстие для воздуха внутреннего и внешнего блоков засорено пылью. Удалите пыль. Переключатель скорости вентилятора установлен в положение «Low» (Низкая).* Измените в положение «Medium» (Средняя) или «High» (Высокая).* Ненадлежащие установки температуры См. «Советы по энергосбережению». (С.89) Помещение находится под воздействием прямых солнечных лучей в режиме охлаждения. Двери или окна открыты. Воздушный фильтр засорен. См. «Обслуживание». (С.86) Слишком много источников тепла в помещении в режиме охлаждения. Используйте минимальное количество источников тепла в течение короткого времени. Слишком много людей в помещении в режиме охлаждения. Уменьшите установки температуры или измените скорость вентилятора в положение «Medium» (Средняя) или «High» (Высокая).*

• О дисплее пульта дистанционного управления см. стр.107. Есликондиционернебудетработатьнадлежащимобразомдажепослепроверкикаждогопунктасписка «Передобращениемвсервисныйцентр»и«Поискиустранениенеисправностей»

Немедленно остановите работу и выключите питание. Затем свяжитесь с местным дилером и сообщите ему серийный номер и возможную неисправность. Сообщите также о появлении значка проверки и букв E, F, H, L, P в сочетании с цифрами на ЖК-дисплее пульта дистанционного управления.

Ни в коем случае не ремонтируйте кондиционер самостоятельно, поскольку это очень опасно. Передобращениемвсервисныйцентр OI_00_291492_EU.indb 88 2017/6/20 10:47:3789 Механизмуправления

Эффективностьобогрева

Поскольку данный кондиционер использует для обогрева наружный воздух, его эффективность в режиме обогрева снижается с понижением наружной температуры. (В силу принципа действия теплового насоса) →В этом случае воспользуйтесь другим нагревательным прибором.

Данное устройство может начать операцию размораживания для оттаивания инея, образовавшегося во внешнем блоке.

Начнетсяразмораживание: Вентилятор внутреннего блока остановится (или если скорость станет очень низкой). → Появится индикация «» (ОЖИДАНИЕ).

Операцияобогревавозобновитсячерезнесколькоминут: Вентилятор внутреннего блока будет оставаться остановленным (или будет вращаться с очень низкой скоростью) до тех пор, пока внутренний змеевик теплообменника достаточно не прогреется. → Отобразится индикация «» (ОЖИДАНИЕ).

Размораживаниезавершено: Вентилятор внутреннего блока начнет работу. → Исчезнет индикация « » (ОЖИДАНИЕ).

Операция«DRY»(СУШКА)

После того, как температура внутри помещения достигнет установленного уровня, внешний блок будет автоматически повторять цикл включения и выключения.

Как только температура в помещении достигнет установленного уровня, скорость вентилятора будет установлена в положение «бриз» (легкий ветерок) автоматически. (Для предотвращения повторного повышения влажности в помещении)

Привозникновениисбояпитаниявовремя работыблока При возобновлении блоком работы после временного сбоя питания он использует те же установки, которые использовались до отключения питания. Важнаяинформацияотносительноиспользованияхладагента Данное изделие содержит фторированные парниковые газы. Не допускайте выброса газов в атмосферу.Тип хладагента: R410AЗначение GWP (1) : 2088 (1) GWP = global warming potential (потенциал глобального потепления)В зависимости от европейского или местного законодательства могут потребоваться периодические осмотры на отсутствие утечек хладагента. Для получения более подробной информации обращайтесь к местному дилеру. Советыпоэнергосбережению

Неперекрывайтевходивыходвоздухаблока.(Наличиепрепятствийприведеткнарушениюфункционированияблока,чтовызоветнеисправности.) Во время операции охлаждения используйте тенты, жалюзи или шторы для предотвращения попадания в помещение прямых солнечных лучей.

• Всегда поддерживайте воздушный фильтр в чистом состоянии. (Засорение фильтра приведет к ухудшению работы блока.) → «Обслуживание» (С.86) Для предотвращения утечки охлажденного воздуха держите окна, двери и любые другие проемы закрытыми.Панасоник Корпорэйшн1006 Кадома, Кадома Сити, Осака, ЯпонияИмпортёр ООО«ПанасоникРус», РФ, 115191, г. Москва, ул. Большая Тульская, д. 11, 3 этаж. тел. 8-800-200-21-00 OI_00_291492_EU.indb 89 2017/6/20 10:47:3790 Заходибезпеки p. 90
• zЗаходибезпекипідчасексплуатації p. 92
• z Назвичастин p. 93
• Технічнеобслуговування p. 94
• zУсуненнянесправностей p. 95
• •Першніжзвертатисядоцентру обслуговування p. 96

Дотримуйтесьтакихправил

1000 частин на мільйон. Russian Декларация о Соответствии Требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании (утверждённого Постановлением №1057 Кабинета Министров Украины) Изделие соответствует требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании (ТР ОИВВ). Содержание вредных веществ в случаях, не предусмотренных Дополнением №2 ТР ОИВВ:

1. свинец (Pb) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных

2. кадмий (Cd) – не превышает 0,01wt % веса вещества или в концентрации до 100 миллионных

3. ртуть (Hg) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;

4. шестивалентный хром (Cr

) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;

5. полибромбифенолы (PBB) – не превышает 0,1wt % веса вещества или в концентрации до 1000

6. полибромдифеноловые эфиры (PBDE) – не превышает 0,1wt % веса вещества или в концентрации

Масса нетто (кг) Маса нетто (кг) Berat Bersih (k

Отображение скорости вентилятора на пульте дистанционного управления
