GEBRUIKSAANWIJZING S56MK2E5A PANASONIC

Lees deze gebruiksinstrumenties goed door voor u het apparaat gebruikt en bewaar ze voor toekomstig gebruik.

PORTUGUES

50~57

Hartelijk dank voor het aanschaffen van dit Panasonic product.
Dit product is een commerciele airconditioner binnenunit.
Installatie-instructies worden meegeleverd.

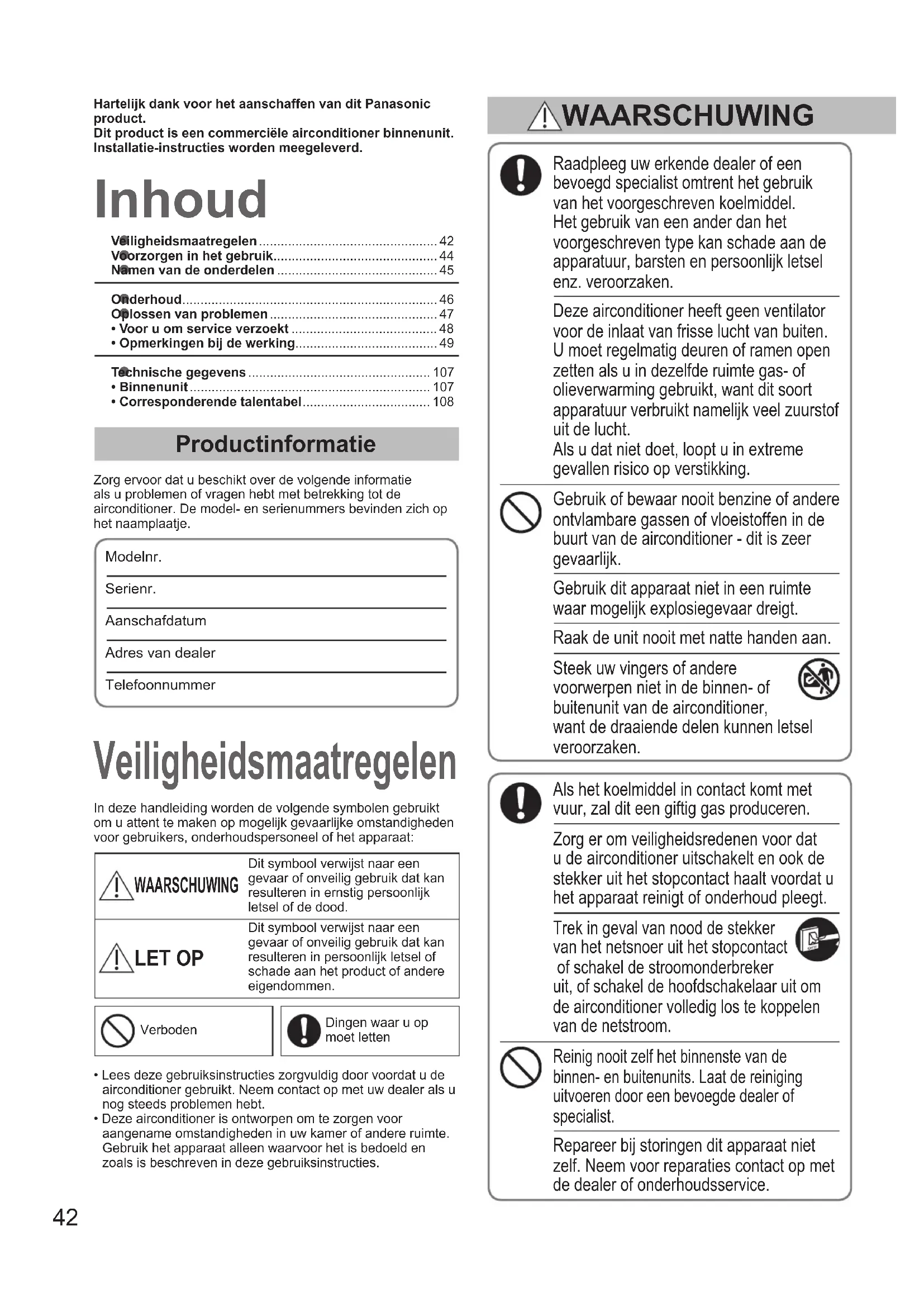

Inhoud

Velligeidsmaatregelen 42
Vorzorgen in het gebruik 44
Namen van de onderdelen 45

Orderhoud 46
Oplossen van problemen 47
Voor u om service verzoekt 48
Opmerkingen bij de werkig 49

Technische gegevens 107
Binnenunit 107
Correspondende talentabel 108

Productinformation

Zorg ervoor dat u beschikt over de volgende informatatie als u problemen of vragen hebt met betrekking tot de airconditioner. De model- en serienummers bevinden zich op het naamplaatje.

Modelnr.

Serienr.

Aanschafdatum

Adres van dealer

Telefoonnummer

Veiligheidsmaatregelen

In deze handleiding worden de volgende symbolen gebruikt om u attent te make n op maybe gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het apparaat:

WAARSCHUWING	Dit symbol verwijdnestaar een gevaar of onveilig gebruik dat kan resulteren in ernstig persoonlijk letsel of de dood.
LET OP	Dit symbol verwijdnestaar een gevaar of onveilig gebruik dat kan resulteren in persoonlijk letsel of schade aan het product of andere eigendommen.

Verboden

Dingen waar u op moet letten

• Lees deze gebruiksinstructies zorgvuldig door voordat u de airconditioner gebruikt. Neem contact op met uw dealer als u nog steeds problemen hebt.
• Deze airconditioner is ontworpen om te zorgen voor aangename omstandigheden in uw kamer of andere ruimte. Gebruik het apparaat alleen waarvoor het is bedoeld en zoals is beschreiben in deze gebruiksinstructies.

WAARSCHUWING

Raadpleeg uw erkende dealer of een bevoegt specialist omtrent het gebruik van het voorgeschreven koelmiddel. Het gebruik van een ander dan het voorgeschreten type kan schade aan de apparatuur, barsten en persoonlijk letsel enz.veroorzaken.

Deze airconditioner heeft geen ventilator voor de inlaat van frisse lucht van buiten. U moet regelmatig deuren of ramen open zetten als u indezelfde ruimte gas- of olieverwarming gebruikt,want dit soort apparatuur verbruikt namelijk veel zuurstofuit de lucht. Als u dat Niet doet, loopt u in extreme gevallen risico op verstikking.

Gebruik of bewaar nooit benzine of andere ontvlambare gassen of vloeistoffen in de buurt van de airconditioner - dit is zeer gevaarlijk.

Gebruik dit apparaat Niet in een ruimte waar möglichk explosiegevaar dreigt.

Raak de unit nooit met natte handen aan.

Steek uw vingers of andere voorwerpen Niet in de binnen- of buitenunit van de airconditioner, want de draaiende delen+kennen letselveroorzaken.

Als het koelmiddel in contact komt met vuur, zal dit een giftig gas produceren.

Zorg er om veiligheidsredenen voor dat u de airconditioner uitschakelt en ook de stekker uit het stopcontact haalt voordat u het apparaat reinigt of onderhoud pleegt.

Trek in geval van nood de stekker van het netsnoer uit het stopcontact of schakel de stroomonderbrekeruit,of schakel de hoofdschakelaar uit om de airconditioner volledig los te koppelen van de netstroom.

Reinig nooit zich het binnenste van de binnen- en buitenunits. Laat de reiniginguitvoeren door een bevoegde dealer of specialist.

Repareer bij storingen dit apparaat nicht zich. Neem voor reparations contact op met de dealer of onderhoudsservice.

Zorg voor een apart stopcontact dat uitsluitend bestemd is voor elk individueltoestel en een stroomonderbreker, aardlekschakelaar of verliesstroomschakelaar ter beveiliging tegen te hoge stromen in de uitsluitend voor de apparatuur bestemde stroomleiding.

Zorg voor een apart stopcontact voor elke unit en zorg ervoor dat conform de regelgeving voor elektrische bedrading er volledige ontkoppeling, dat wil zaggen een ontkoppeling van het stopcontact in alle polen, worden geimplementeerd in de vaste bedrading.

Ter voorkoming van möglichke gevaren vanwege defecte isolatie moet de unit worden geaard.

Gebruik geen aangepaste snoeren, snoeren die gedeeld worden met andere apparatuur, verlengsnoeren niet aan de specificaties vold oververhitting en brand te ve

Stop met het gebruiken van het product
wanner er een abnormaliteit/storing
optreedt en haal de stekker uit het
stopcontact of schakel de stroomschakelaar
en de stroomonderbreker uit.
(Risico op rook/brand/elektrische schok)
Voorbeelden van abnormale situatuies/
storingen:

• De aardlekschakelaar slaat vaak door.
• Het product start soms nicht wanner het wordt ingeschakeld.
• De stroomtoevoer wordt soms verbroken bij verplaatsing van het netsnoer.
• Als het apparaat in bedrijf is, ruikt u een verbrande geur of hoort u een abnormal geluid.
• De behuizing is verrormd of abnormal heet.
• Er lekt water uit de binnenunit.
  Stroomsoer of stekker wordt abnormaal heet.
• Ventilatorsnelheid kan nicht geregold worden.
• De unit stopt onmiddelijk met werken, zichs als deze ingeschakeld is om te werken.
• De ventilator stopt nicht, zelfs nicht als de unit stopt met werken.

Neem onmiddelijk contact op met uwplaatselijke dealer voor onderhoud/reparatie.

Ga Niet op de unit zitten of staan.
Als u dat wel doet, kunt u er vanaf vallen.

Dit apparaat is bestemd voor gebruik door experts of geinstrueerde gebruikers in winkels, in de lichte industriie of in agrarische bedrijven, alsmede voor commercieel gebruik door leken.

Dit toestel kan worden gebruikt door kinderen van 8aar en ouder en personen met verminderde fysieke, perceptuele of geestelijkke vermogens of met een gebrek aan ervaring en kennis, mits zich onder toezicht staan of instructie hebben genoten aangaande het verilige gebruik van het toestel en mits zich de.daaraan verbonden geometen begrijpen. Kinderenogen in geen geval met het apparaat spelen. Reiniging en door de gebruiker uit te voeren onderhoudogen in geen geval gedaan worden door kinderen die nicht onder toezicht staan.

Zorg voor een minimale afstand van 1,5 m tussen de unit en het brandalarm en de luchtuitlaat.

Zorg ervoor dat u de ruimte Niet te veel koelt of verwarmt als er baby's of invalide Personen aanwezig+zijn.

Schakel de airconditioner Niet in en uit via de hoofdstrooomschakelaar. Gebruik inplaats waarvan ON/OFF.

Steek geen voorwerpen in de luchtuiilaat van de buitenunit. Dit is gevaarlijk,ondat de ventilator met hoge能力和 draait.

Raak de luchtinlaat of de scherpe aluminium bladen van de buitenunit Niet aan. Als u dat wel doet, kunt u letsel oplopen.

Steek geen voorwerpen in de VENTILATORBEHUIZING. Als u dat wel doet, kut u letsel oplopen en kan de unit besch

KENNISGEVING

Tijdens onweer kan de compressor soms stoppen. Dit is geen mechanische storing. De unit zal automatisch na enkele minutes earlier opstarten.
- De Engelse tekst bevat de oorspronkelijke instructies. Tekst in andere talen is een vertaling van de oorspronkelijke instructies.

Voorzorgen in het gebruik

Installatie

• We raden u aan deze airconditioner op de juiste wijze te soften installeren door bevoegde installmentemonteurs conform de installment-instructies die u bij de unit hebt ontvangen.
• Controller voor de installmentie of het voltage van de stroomvoorziening in uw huis of kantoor overeenkomt met het voltage op het typeplaatje.

WAARSCHUWING

Vermijd de volgende locaties voor de installment.

Plekken met rook of ontvlambare gassen. Plekken met verzier hoge temperaturen, zoals broeikassen.

Plekken met objcten die zeer veel warmte produceren.

Attentie

Installeer de buitenunit Niet op plekken waar er direct zout water op kan spetteren, of in de buurt van minerale bronnen met zwavelhoudende lustch. (Om de airconditioner te beschermen gegen ernstige roest.)

Informatie voor gebruikers over inzamelen en verwijderen van oude apparatuur en gebruikte batterijen

Deze symbolen op de produits, verpakking en/of betekenen dat gebruike elektrische en elektronische producten en batterijen nicht gemengd mooten worden met het gewone huishoudelijkke afval.

Breng voor een correcte behandeling, verwerking en recycling oude producten en gebruike batterijen maar de daartoe aangewezen inzamelingspunten in overeenstemming met de nationale regelingve op de betreffende locatie en de Richtlijnen 2002/96/EG en 2006/66/EG. Door deze producten en batterijen op de juiste manier te verwijderen helpt u waardevolle hulpbronnen te conserveren en möglichne negatieve invloeden op de volksgezondheid en het milieu als gezolg van onjuiste afvalverwerking te voorkomen.

Voor meer informatatie over het inzamelen en recyclen van oude producten en batterijden dient u contact op te nemen met uw gemeente, uw afvalverwerking of het verkooppunt waar u de items in kwestie gekocht heb. In overeenstemming met de geldende regelgeving op uw locatie kunnen er sancties rusten op het incorrect verwijderen van dergelijk afval.

Voor zakelijkke gebruikers in de Europese Unie Als u elektrische en elektronische apparatuur wit verwijderen, dient u contact op te nemen met uw dealer of leverancier voor meer informatie.

[Informatie over verwijdering in andere landen, buiten de Europese Unie]

Deze symbolen gelden alleen in de Europese Unie. Als u deze items wilt verwijderen, moet u contact opnemen met deplaatsiljke autoriteiten en vragen hoe u dat要去en.

Bedrading

• Alle bedrading要去 voldoen aan de lokale elektriciteitsregelgeving. (Raadpleeg uw dealer of een bevoegt elektricien voor details.)
  Elke unit moet correct geaard zichn met een aardedraad of via de bedrading van de stroomtoevoer.
• De bedrading dient te worden aangelegd door een bevoegd elektricien.

Voorbereiding voor gebruik

Schakel de stroom in 5 eer voor u het apparaat wilt gaan gebruiken.

(Om het opwarmen möglich te make.

Laat de stroom ingeschakeld (ON) staan voor continu gebruik.

OPMERKING

Trek de stekker van het netsnoer uit het stopcontact, of schakel de stroomonderbreker uit, of schakel de hoofdschakelaar uit om de airconditioner volledig los te koppelen van de netstroom als u het apparaat langere tijd Niet gebruikt.

Bedrijfsomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

Buitenunit		Temperatuurbereik binnen	Temperatuurbereik buiten
mini VRF (Type LE1, LE2)
	Koelen	14°C ~ 25°C (*NBT)	-10°C ~ 46°C (*DBT)
			-10°C ~ 43°C (*DBT)*1
	Verwarmen	16°C ~ 30°C (*DBT)	-20°C ~ 18°C (*NBT)
2WAY (Type ME2)
	Koelen	14°C ~ 25°C (*NBT)	-10°C ~ 52°C (*DBT)
			-10°C ~ 43°C (*DBT)*1
	Verwarmen	16°C ~ 30°C (*DBT)	-25°C ~ 18°C (*NBT)
3WAY (Type MF2)
	Koelen	14°C ~ 25°C (*NBT)	-10°C ~ 46°C (*DBT)
			-10°C ~ 43°C (*DBT)*1
	Verwarmen	15°C ~ 30°C (*DBT)	-20°C ~ 18°C (*NBT)
	Koelen & Verwarmen	—	-10°C ~ 24°C (*DBT)

DBT: Droge Bol Temperatuur
NBT: Natte Bol Temperatuur
*1: De maximaal toegelaten temperatuur van deze airconditioner is verminderd tot 43^ wonneer de bestaande R22-buis worden gebruikt.

Opmerking batterijsymbolbool (onderschrift dient alleen als voorbeeld):

Dit symbol worden möglichk gebruikt in combinatie met een chemische aanduiding. In een dergelijk geval voldoet dit aan de eisen uit de Richtlijn met betrekking tot het chemische middel in kwestie.

Namen van de onderdelen

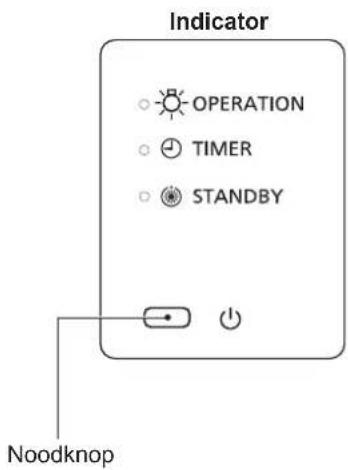

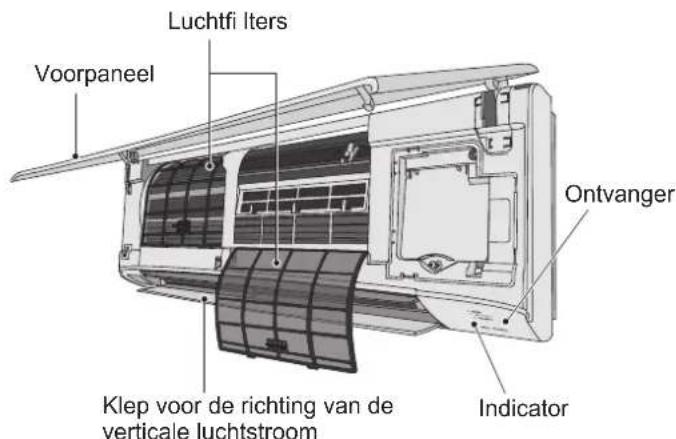

BINNENUNIT

- Niet met de hand instellen.

Optioneel

Draadloze afstandsbediening

Modelnr. CZ-RWSK2 (Type K2)

Afstandsbediening met timer

Modelnr. CZ-RTC4
Voor alle binnenunits

Afstandsbediening met draad en hoge specifi caties

Modelnr. CZ-RTC5A
Voor alle binnenunits

Lees de handleiding die worden meegeleverd met de afstandsbediening.

Bedienen & aanpassne van de richting van de luchtstroom

Raadpleeg de handleiding die worden meegeleverd met de afstandsbediening.

Onderhoud

WAARSCHUWING

Zorg er om veiligheidsredenen voor dat u de airconditioner uitschakelt en ook de stekker uit het stopcontact haalt voordat u het gaat schoonmaken. (Doet u dit Niet, dan+kunnen er elektrische schokken optreden of kunt u letsel oplopen onions de ventilator snel ronddraait.)
Giet geen water op de binnenunit. (Als u dat wel doet, können de interne onderdelen beschadigd raken en loopt u risico op elektrische schokken.)

LET OP

• Gebruik nooit oplosmiddelen of agressieve chemische middelen. Wrijf kunststof onderdelen ook nicht schoon met zeer heet water. (Dit kan leiden tot cervorming of verkleuring.)
  Sommige metalen randen en bladen kuren scherp zich. Wees voorzichtig wonneer u deze onderdelenschoonmaakt. (Anders kuren deze letsel opleveren.)

• Gebruik een stevige trap of ladder wanner u een hoog geplaatste binnenunit schoon moet make.

• De interne spiraal en andere onderdelen van de buitenunit要去 regelmatig worden gereinigd.

• Raadpleeg uw dealer of onderhoudsservice.

Onderhoud luchtfi Iter

Het verdient aanbeveling om het luchtfi iter te reinigen wanner (Filter) verschijnt op het display. Reinig het fi iter vaak voor de Beste prestaties, vooral op stoffi ge plekken of plekken met vette walm, ongeacht de fi iterstatus.

■ Reinigen

Reinigingsinstructies:

• Gebruik geen benzeen, verfverdunner of schuurpoeder.
• Gebruik uitsluitend waarvoor geschikte zeep ( pH7) of een neutraal huishoudelijk schoonmaakmiddel.
• Gebruik geen water heter dan 40^ .

Binnenunit:

Neem de unit voorzichtig af met een zachte, droge doeck.

Luchtfi Iters:

• De luchtfi iters要去en om de twee weken worden schoongemaaakt.
• Was/spoel de fi Iters voorzichtig met water om te voorkomen dat het oppervlak van het fi Iter beschadigd raakt.
• Droog de fi Iters zorgvuldig in de schaduw en houd ze uit de buurt van open vuur of direct zonlicht.
• Vervang een beschadigd fi Iter.

OPMERKING

Maak het fi Iter regelmatig schoon voor de Beste prestaties en om het stroomverbruik te verminderen.
- Raadpleegt u alstublieft uw dichtstbijzijnde dealer voor periodieke, seizoensgebonden inspections.

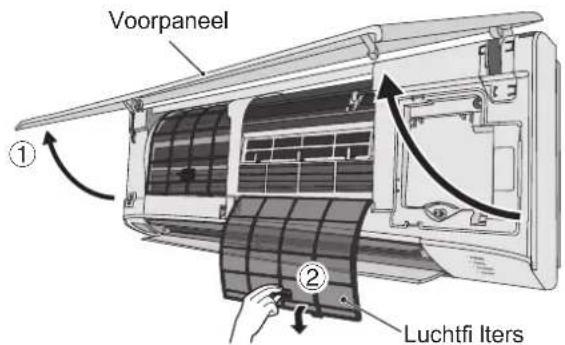

■Verwijderen

Afstandsbediening met timer

Afstandsbediening met draad en hoge specifici caties

Na de reiniging

1. Nadat het luchtfi Iter gereinigd is, moet u het weer op zijnplaats installereren.

Voer het terugzetten uit in de omgekeerde volgorde van het verwijderen.

1. [Bij gelebruik van een afstandsbediening met timer] Druk op de Filter-resettoets.

De (Filter) indicator op het display gaat UIT.

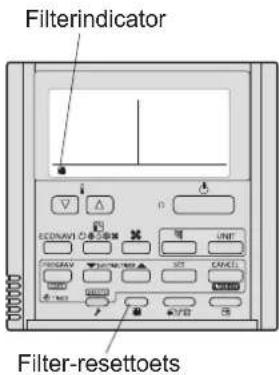

[Bij gebruik van een afstandsbediening met draad en hoge specifi caties]

Raadpleeg de handleiding die worden meegeleverd met de optionele afstandsbediening met draad en hoge specifi caties.

Oplossen van problemen

Controleer het volgende voor u vragen stelt of om service verzoekt.

Probleem Oorzaak / Actie
Lawaai	Geluid van het koelmiddel dat door de unit stroom Geluid van overtollig water dat via de afvoerbuis worden afgevoerd
	Krakende geluiden+kunnen worden gehoord tijdens of na de werk.
Tijdens de werkking komt er een vreemde geur uit de unit.
Er verzamelen zich druppels condensatie bij de luchtuitlaat bij koelen.
Er wordt mist gezormd bij het koelen.
Er wordt mist gezormd bij het verwarmen.
De ventilator draait een tijdje door, ook al is de werkung gestopt.
Richting luchtstroom	De luchtstroomrichting verandertijdens de werkking. De richting van de luchtstroom kan nicht worden ingesteld. De richting van de luchtstroom kan nicht worden verander.
	Het blad beweegt eenpeer ker nadat de richting is verander.
Er wordt stof uitgestoten.
Aan het begin van de werkung op hoge snelheid is het möglichk dat de ventilator soms sneller draaït dan de ingestelde snelheid. (3 tot 30 minutes)
Het apparatus Werkt nicht (Wanner de stroom onmiddelijk worden ingschakeld / Wanner de werkung worden gestopt en onmiddelijk waar wordt hervat)
Er klinkt lawaai bij het verwarmen.
Er komt stoom uit het apparatus bij het verwarmen.
De ventilator blijdt draaien, zelfs nadat de werkung is gestopt met de afstandsbediening.

NEDERLANDS

Oplossen van problemen

Voor u om service verzoekt

Probleem Oorzaaak Actie
De airconditionerwerkt nichtalloewel de stroom isingschakeld.	Er is een stroomonderbreking (geweest) Druk op ON/OFF op de afstandsbediening.
	De bedieningstoets (aan/uit) staat in deuit-stand.
	Er is een zekering gesprongen. Neem contact op met uw dealer.
Onvoldoendekoeling ofverwarming	De luchtinlaat of luchtuitlaat van debinnen- of buitenunit is verstopt door stof.
	De schakelaar voor de ventilatorsnelheidstaat op "Low" (Laag).*
	Onjuiste temperatuurinstelleningen
	Er komt direct zonlicht de kamer binnen inde koelstand.
	Er staan deuren of ramen open.
	Het luchtfilter is verstopt. Zie "Onderhoud".(P.46)
	Te veel warmtebronnen in de kamer in de koelstand.
	Te veel personen in de kamer in de koelstand.

• Zie bladzijde 107 over het display van de afstandsbediening.

Als uw airconditioner Niet correct functioneert, zelfs nadat elk item onder

"Voor u om service verzoekt" en "Oplossen van problemen" is gecontroleerd

Stop de werkung onmiddelijk en schakel de stroom uit. Neem verzolgens contact op met uw dealer en geef het serienummer en de aard van het probleem door. Tevens geeft u door of het inspectieteken en de letters E, F, H, L, P in combinatie met bepaalde cijfers verschijnen op het LCD-schem van de afstandsbediening.

Probeer nooit om zelf de airconditioner te repareren, want dat zou zeer gevaarlijk voor u konnen zijn.

Opmerkingen bij de werkinq

■ Verwarmingsprestaties

Ondat deze airconditioner gebruik maakt van de buitenlucht voor de verwarming, zullen de verwarmingsprestaties minderen worden wanner de buitentemperatuur te laag worden. (Vanwege het warmtepompsysteme) Gebruik in een dergelijk geval een ander verwarmingstoestel.

Ontdooien

Dittapparaat kan beginnen met ontdooien om ijs dat zich in de buitenunit heeft gezormd te smelten.

① Het ontdooien begint: De ventilator van de binnenunit stopt (of gaat zeer langzaam draaien). "STANDBY) verschijnt.

② Na een paur minuten begint het toestel wee te verwarmen: De ventilator van de binnenunit za gestopt blijven (of zeer langzaam blijven draaien) tot de warmtwisselaar van de binnenunit voldoende is oppewarmrd.

"O" (STANDBY) wordt gotoond.

③ Het ontdooien is klaar: De ventilator van de binnenunit begint te werken. " (STANDBY) verdwijnt.

"DRY"-stand

Zandra in de ruimte de ingestelde temperatuur is bereikt, herhaalt de buitenunit automatisch de in- en uitschakelcyclus.

Wonneer de kamertemporatuur waarschijnlijk het ingestelde niveau zal bereiken, worden de ventilatorsnelheid automatisch ingesteld op "breeze" (briesje of zwak). (Om te voorkomen dat de vochtigkeit in de ruimte weer stijgt.)

■ Als er een stroomstoring optreedt verwijl de unit in werking is

Wonneer de unit automatisch waar begint te werkken na een tijdelijke stroomstoring, zullen bezelfde instelleningen worden gebruikt als voor de stroomstoring.

Tips voor energiebesparing

Vermijden

• Blokveer de luchtinlaat en de uitlaat van de unit Niet. (Als de in- of uitlaten worden geblokkeerd, zal de unit nicht goed kuren werken en storingen vertonen.)
• Gebruik tijdens het koelen zonneschermen, luxaflex of gordijnen om te voorkomen dat direct zonlicht de kamer binnenvalt.

■ Wel doen

Houd het luchtfilter altiid schoon. (Bij een verstopt filter zullen de prestaties van de unit afnemen.) "Onderhoud" (P.46)
- Om te voorkomen dat de ge-airconditione lucht direct ontsnapt, dient u ramen, deuren en andere openings gesloten te honden.

Belangrijke informatatie betreffende het gebruikte koelmiddel

Dit product bevat gefluoreerde broeikasgassen. Laat deze gassen nicht in de atmosefer ontsnappen.

Koelmiddeltype: R410A

GWP-waarde(1): 2088

Geregelde controles op koelmiddellemakkages konnen noodzakelijk zich, navenant de Europese ofplaatsilijke wetgeving.

Contacteer uwplaatselijke dealer voor nadere informaties.
