MANUALE UTENTE S56MK2E5A PANASONIC

Prima di utilizzare l'unità, leggere a fondo queste istruzioni per l'uso e conservarle come riferimento futuro.

NEDERLANDS

42~49

Grazie per aver acquistato quello prodotto Panasonic. Il prodotto è l'unità interna di un condizionatore d'aria commerciale. Istruzioni di installmentazione allegate.

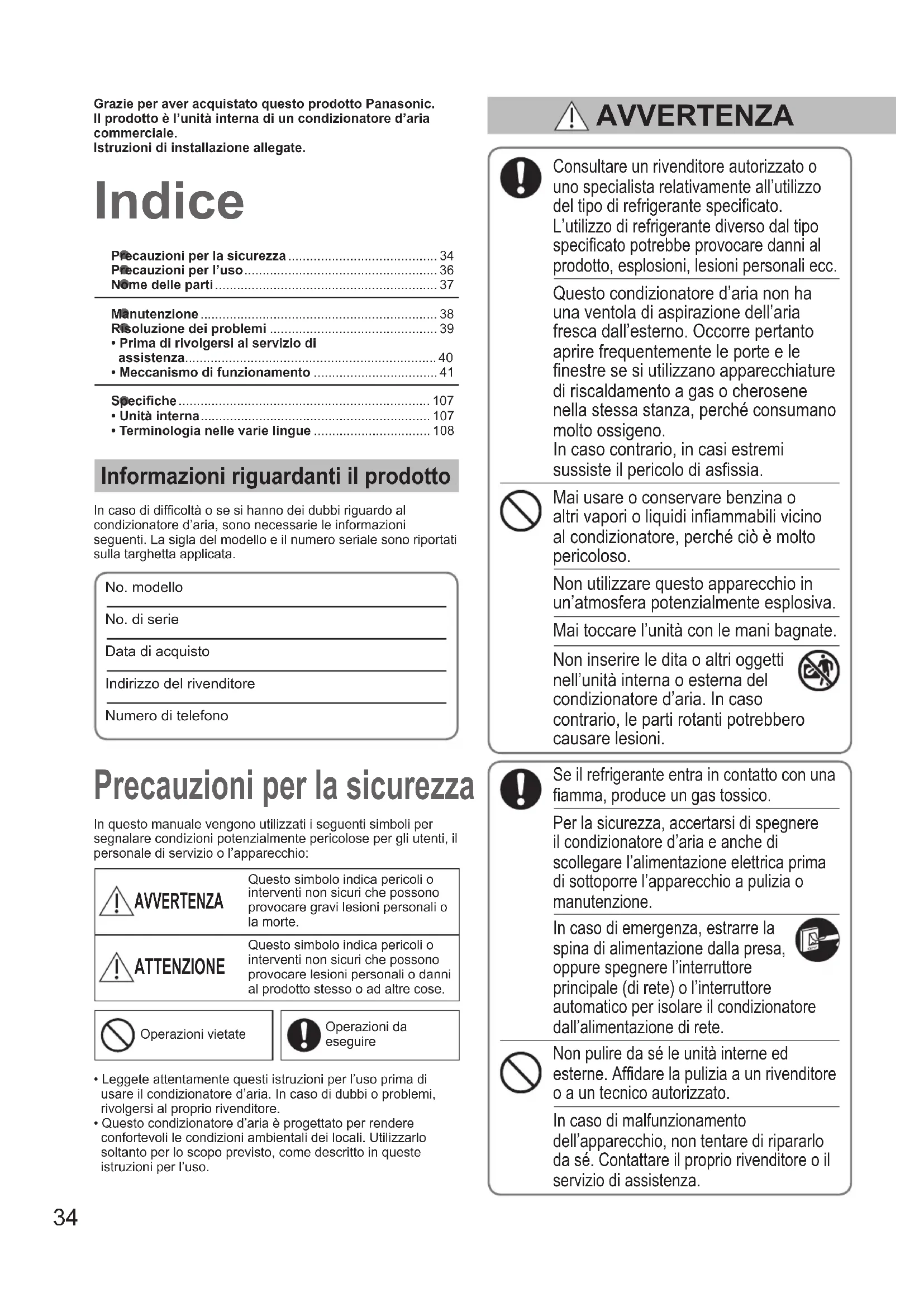

Indice

Pecauzioni per la sicurezza 34
Pecauzioni per l'uso 36
Nome delle parti 37

Manutenzione 38
Risoluzione dei problemi 39
- Prima di rivolgersi al servizio di assistenza. 40
- Meccanismo di funzionamento 41

Specifiche 107
Unità interna 107
Terminologia nelle varie lingue 108

Informazioni riguardanti il prodotto

In caso di difficultà o se si hanno dei dubbi riguardo al condizionatore d'aria, sono necessarie le informazioni seguenti. La sigla del modello e il numero seriale sono riportati sulla targhetto applicata.

No. modello

No. di série

Data di acquisto

Indirizzo del rivenditore

Numero di Telefono

Precauzioni per la sicurezza

In questo manuale vengono utilizzati i seguenti simboli per segnalare condizioni potenzialmente pericolose per gli utenti, il personale di servizio o l'apparecchio:

AVVERTENZA

Questo simbolo indica pericoli o intervenenti non sicuri che possono provocare gravi lesioni personali o la morte.

ATTENZIONE

Questo simbolo indica pericoli o interveni non sicuri che possono provocare lesioni personali o danni al prodotto stesso o ad altre cose.

Operazioni vietate

Operazioni da eseguire

• Leggete attentamente questi istruzioni per l'uso prima di usare il condizionatore d'aria. In caso di dubbi o problemi, rivolgersi al proprio rivenditore.
• Questo condizionatore d'aria è progettato per renderere comfortevoli le condizioni ambientali dei locali. Utilizzarlo sostanto per lo scopo previsto, come descririto in queste istruzioni per l'uso.

AVVERTENZA

Consultare un rivenditore autorizzato o uno specialista relativamente all'utilizzo del tipo di refrigerante specificato. L'utilizzo di refrigerante diverso dal tipo specificato potrebbe provocare danni al prodotto, esplosioni, lesioni personali ecc.

Questo condizionatore d'aria non ha una ventola di aspirazione dell'aria fresca dall'esterno. Occorre pertanto apriere frequentlymente le porte e le finestre se si utilizzato apparecchiature di riscaldamento a gas o cherosene nella stessa stanza, perché consumano molto ossigeno. In caso contrario, in casi estremi sussiste il pericolo di asfissia.

Mai usare o conservare benzina o altri vapori o liquidi inflammabili vicino al condizionatore, perché ciò è molto pericoloso.

Non utilizzato quello appearecchio in un'atmosfera potenzialmente esplosiva. Mai toccare l'unità con le mani bagnate.

Non insere le dita o altri oggetti nell'unità interna o esterna del condizionatore d'aria. In caso contrario, le parti rotanti potrebbero causare lesioni.

Se il refrigerante entra in contatto con una fiamma, produce un gas tossico.

Per la sicurezza, accertarsi di spegnere il condizionatore d'aria eanche di scollegare l'alimentazione elettrica prima di sottoporre l'apparecchio a pulizia o manutenzione.

In caso di emergenza, estrarre la spina di alimentazione dalla presa, oppure spegnere l'interruttore principale (di rete) o l'interruttore automatico per isolare il condizione dall'alimentazione di rete.

Non pulire da se le unità interne ed esterne. Affidare la pulizia a un rivenditore o a un tecnico autorizzato.

In caso di malfunzionamento dell'apparecchio, non tentare di ripararlo da se. Contattare il proprio rivenditore o il servizio di assistenza.

Collegare ciascuna unita a una presa di corrente dedicata e nella linea esclusiva installare unsezionatore, uninterruptore differenziale contro le perdite a terra (ELCB) o un interruptore differenziale (RCD) per la protezione da sovracorrente.

Collegare ciascuna unità a una presa di corrente dedicata, e incorporare nel cabaggio fisso un sistema di scollegamento completo, che offra una separazione dei contatti su tutti i poli, in ottemperanza alle normative sui cabaggi.

Per evitare possibili pericoli dovuti a interruzione dell'isolamento elettrico, l'unità deve essere provvista di messa a terra.

Non utilizzare un cavomodificato o giuntato, unaprolunga o un cavo diverso da quello specificato per evitare surriscaldamenti e incendi.

Al verificarsi di anomalie/guasti, interrompere l'uso del prodotto e scollegare la spina alla presa di alimentazione, oppure spegnere l'interruttore di alimentazione e l'interruttore automatico. (rischio di fumo/incendio/scosse elettriche) Esempi di anomalia/guasto:

L'interruttore differenziale scatta di frequente.
Il prodotto a volte non si avvia quando viene acceso.
L'alimentazione elettrica a volte si interrompe quando si sposta il cavo.
- Durante il funzionamento si rilevano odore di bruciato o rumori anomali.
- Il corpo risulta deformato occessivamente caldo.
L'unità interna perde acqua.
- Il cavo o la spina di alimentazione si scaldano in maniera anomala.
Non è possibile controllare la velocità della ventola.
- L'unità si arresta immediatamente quando la si accende.
- La ventola non si ferma neanche se si spegne l'apparecchio.

Contattare immediatamente il rivenditore locale per la manutenzione/riparazione.

ATTENZIONE

Questo appearecchio è destinato all'utilizzo da parte di utenti esperti o preparati nei negozi, nell'industria leggera e nelle fattorie, oppure per l'utilizzo commerciale da parte di non addetti ai lavori.

Questo appearecchio più essere utilizzato dai minori a partire dagli 8 anni di età e da persone con capacité fisiche, sensoriali o mentali ridotte o da persone inesperte, a condizione che siano adeguatamente supervisionate o preventivamente istruite sull'utilizzo in sicurezza e informate sui pericoli presenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambinienza supervisione.

Posizione l'allarme antincendio e l'uscita dell'aria a una distanza di almeno 1,5 m dall'unità.

Non raffreddare o riscaldare
ccessivamente la stanza in presenza di bambini molto piccoli o persone malate.

Non accendere e spegnere il condizionatore d'aria mediate l'interruttore principale (di rete). Usare sempre il pulsante di accensione/ spegnimento (ON/OFF).

Non insere alcun oggetto nell'uscita d'aria dell'unità esterna. Cio è molto pericoloso perché la ventola ruota ad alta velocità.

Non toccare la presa d'aria o le alette di alluminio affiliate dell'unita esterna. C'è il pericolo di ferirsi.

Non attaccare alcun oggettosulla SUPERFICIEESTERNA DELLA

VENTOLA. C' il pericolo di ferirsi e di danneggiare l'unità.

AVVISO

• Il compressore potrebbe occasionale arrestarsi durante i temporali con fulmini. Non si tratta di un guasto meccanico. L'unità riprende automaticamente a funzionare dopo quello minuto.
• Le istruzioni originali sono il testo in inglese. Le altre lingue sono traduzioni delle istruzioni originali.

Non sedersi o salire in piedisull'unita.C'e il pericolo di cadere.

Precauzioni per l'uso

Installazione

• Questo condizionatore d'aria deve essere installato da installatori qualiificati seguendo le istruzioni di installmente fornite con l'unità.
• Prima dell'installazione, accertare che la tensione di rete dell'ufficio o di casa corrisponda con quella indicata sulla targhetta di identificazione del condizionatore d'aria.

AVVERTENZA

Evitare l'installazione nei seguenti luoghi.

• Luoghi con presenza di fumo o gas combustibile. Anche luoghi con temperature molto alte quali le serre.
• Luoghi con presenza di apparecchiature che generano un calore eccessivo.

Attenzione:

Non installare l'unità esterna dove possa essere esposta direttamenteagli spruzzi d'acqua marina o a vapori solforosi nelle vicinanze di stazioni termali.

(Per proteggere il condizionatore d'aria dall'eccessiva corrosione)

Informazioni per gli utenti sulla raccolta e lo smaltimento di apparecchiature vecchie e batterie usate

Questi symboli sui prodotti, sugli imballaggi e/o sulla documentazione in dotazione significano che i prodotti elettrici ed elettronici usati e le batterie non devono essere smaltiti insieme ai rifiuti domestici.

Per il corretto trattamento, recupero e ricicchio di prodotti vecchi e batterie usate, conferirì presso gli appositi centri di raccolta, in conformità con la legislazione nazionale e le Direttive 2002/96/CE e 2006/66/CE.

Il corretto smaltimento di quosti prodotti e delle batterie concorre a salvaguardare risorse preziose e previene potenziali effetti nocivi per la salute umana e l'ambiente causati da uno smaltimento non corretto dei rifiuti.

Per ulteriori informazioni sulla raccolta e il ricolto di prodotti vecchi e batterie usate, rivolgersi alle autorità locali, al centro di smaltimento rifiuti locale o al proprio rivenditore.

A seconda della legislazione nazionale, lo smaltimento incorretto di questo rifiuto cui essere soggetto a sanzioni.

Per gli utenti commerciali nell'Unione Europea

Per ulteriori informazioni sullo smaltimento delle apparecchiature elettriche ed elettroniche, rivolgersi al proprio rivenditore o fornitore.

[Informazioni sullo smaltimento al di fuori dell'Unione Europea]

Questi significi sono validi solo nell'Unione Europea. Per il corretto smaltimento di questi prodotti, rivolgersi alle autorità locali o al proprio rivenditore.

Allacciamenti elettrici

• Tutti gli allacciamenti elettrici devono essere conformi alle normative elettriche locali. (Per i dettagli, rivolgersi al proprio rivenditore o a un elettricista specializzato.)
  Ciascuna unità delve essere collegata correttamente a massa, con un filo di massa (terra) o mediente il cablaggio di alimentazione.
  Gli allacciamenti elettrici devono essere seeguiti da un elettricista specializzato.

Preparazione alla messa in funzione

Accendere l'interruttore principale (di rete) 5 ore prima della messa in funzione.

(Per il riscaldamento)

• Lasciare l'interruttore principale acceso per l'uso continuativo.

NOTA

Quando non si intende utilizzato il condizionatore d'aria per un periodo di tempo prolongato, estrarre la spina di alimentazione dalla presa, oppure spegnere l'interruttore principale (di rete) o l'interruttore automatico per isolare il condizionatore dall'alimentazione di rete.

Condizioni di esercizio

Utilizzare quello condizionatore d'aria nei seguenti intervalli di temperature.

Unità esterna	Intervallo di temperature inerno	Intervallo di temperature esterno
mini VRF ( Tipo LE1, LE2)
Raffreddamento	14°C ~ 25°C (*WBT)	-10°C ~ 46°C (*DBT)
		-10°C ~ 43°C (*DBT)*1
Riscaldamento	16°C ~ 30°C (*DBT)	-20°C ~ 18°C (*WBT)
2WAY ( Tipo ME2)
Raffreddamento	14°C ~ 25°C (*WBT)	-10°C ~ 52°C (*DBT)
		-10°C ~ 43°C (*DBT)*1
Riscaldamento	16°C ~ 30°C (*DBT)	-25°C ~ 18°C (*WBT)
3WAY ( Tipo MF2)
Raffreddamento	14°C ~ 25°C (*WBT)	-10°C ~ 46°C (*DBT)
		-10°C ~ 43°C (*DBT)*1
Riscaldamento	15°C ~ 30°C (*DBT)	-20°C ~ 18°C (*WBT)
Raffreddamento & Riscaldamento	—	-10°C ~ 24°C (*DBT)

DBT: Temperatura di bulbo secco
WBT: Temperatura di bulbo umido
*1: La temperatura massima consentita per questo sistema di aria condizionata è ridotta a 43^ quando si utilizes l'attuale tubo R22.

Nota relativ a simbolo della batteria (esempio con simbolo chimico riportato sotto il symbolo principale):

Questo significato potro venire usato insieme a un significato chimico. Il questo caso è conforme ai requisiti della Direttiva relativamente alla sostanza chimica in questione.

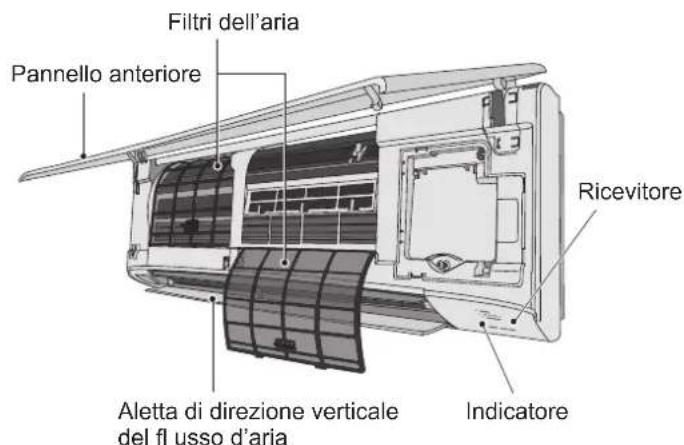

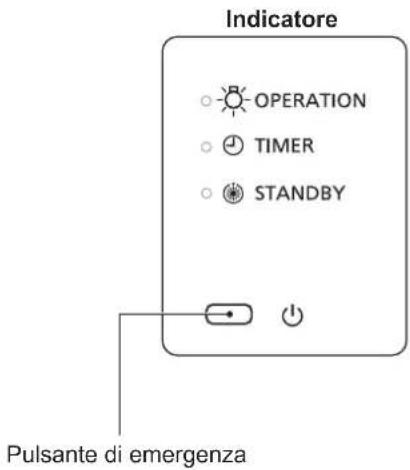

Nome delle parti

UNITÀ INTERNA

Non regolare manualmente.

Opzionale

Telecomando sanza fi li

No. modello CZ-RWSK2 (Tipo K2)

Telecomando del timer

No. modello CZ-RTC4
Per tutte le unità interne

Telecomando cablato di alto livello

No. modello CZ-RTC5A
Per tutte le unità interne
Leggere Istruzioni per l'uso fornite con il telecomando.

Funzionamento e regolazione della direzione del fl usso d'aria

Vedere le Istruzioni per l'uso allegate al telecomando.

Manutenzione

AVVERTENZA

Pemoti di sicurezza, assicurarsi di spegnere il condizionatore e di staccare la spina alla presa di alimentazione prima di procedere con le operazioni di pulizia. (In caso contrario sussiste il pericolo di scosse elettriche o di lesioni, in quanto la ventola ruota ad alta velocità.)
Non versare acqua sull'unita interna. (Cio pudon danneggiare i componenti interni e comportare il perico di scosse elettriche.)

ATTENZIONE

• Mai utilizzare solventi o sostanze chimiche aggressive. Non pulire i componenti in plastica con acqua molto calda. (Cio può provocare deformazioni o alterare il colore.)

• Alcuni cordi metallici e le alette sono taglienti. Prestare la dovuta attenzione nel pulire tali parti. (C'è il pericolo di ferirsi.)
  Per pulire un'unita interna installata in alto, salire su una sedia o una scala stabile.

• La serpentina interna e gli altri componenti dell'unità esterna devono essere puliti regolarmente.
  Rivolgersi al proprio rivenditore o centro di assistenza.

Manutenzione del fi Itro dell'aria

Si consiglia di pulire il fi ltro dell'aria quando nel display appara (Filtro). Per assicurare le migliorie prestazioni, in presenza di macchie d'olio o polvere, pulire il fi ltro frequentemente, indipendenteamento dalso stato del fi ltro.

Pulizia

Istruzioni per la pulizia:

Non usare benzene, diluente o detergenti abrasivi.
- Usare solo sapone ( pH7) o detergente domestico neutro.
Non usare acqua a temperatura superiore a 40^

Unità interna:

Strofi nare delicatamente l'unità con un panno morbido e asciutto.

Filtri dell'aria:

• I fi ltri dell'aria devono essere puliti agli due settimane.
• Lavare/sciacquare delicatamente i fi Itri con acqua per evitare di danneggiare la superfi cie dei fi Itri stessi.
• Lasciar asciugare completeness i fi Itri all'ombra, non esposti al fuoco o alla luce solare diretta.
  Sostituire gli eventuali fi Itri danneggiati.

NOTA

• Per assicurare le migliorie prestazioni e ridurre il consumo energetico, pulire regolamente i fi Itri.
• Per l'ispezione stagionale, rivolgersi al proprio rivenditore.

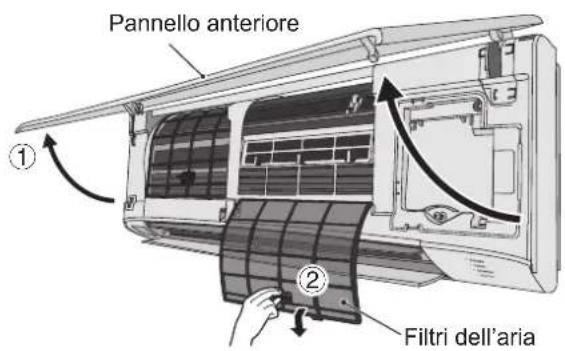

Come rimuovere

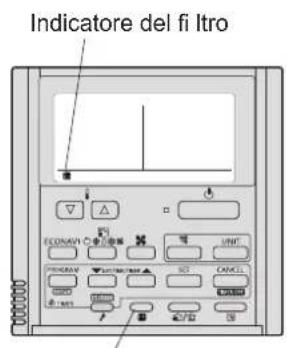

Telecomando del timer Telecomando cablato di alto livello

Pulsante di reimpostazione del fi Itro

Dopo la pulizia

1. Dopo aver pulito il fi Itro dell'aria, reinstallarlo nella posizione originale.

Assicurarsi di reinstallare procedendo in ordine inverso rispetto alla rimozione.

1. [In caso di telecomando del timer]

Premere il pulsante di reimpostazione del fi tlio. L'indicatore (Filtro) nel display si spelgne.

[In caso di telecomando cablato di alto livello]

Vedere le Istruzioni per l'uso fornite con il telecomando cablato di alto livello opzionale.

Risoluzione dei problemi

Controllare quanto segue prima di richiedere una consulenza o l'intervento del servizio di assistenza.

Sintomo Causa / Soluzione
Rumore	Si avverte un suono di scorrimento d'acqua durante e dopo il funzionamento del condizionatore.
	Si avverte un crepitio durante il funzionamento e all'arresto del condizionatore.
Durante il funzionamento del condizionatore, l'aria di scarico è maleodorante.
Durante il raffreddamento, gocce d'acqua si accumulano nei pressi dell'uscita dell'aria.
Durante il raffreddamento si forma nebbia.
Durante il riscaldamento si forma nebbia.
La ventola continua a ruotare per un po'anche dello l'arresto del condizionatore.
Direzione del getto d'aria	La direzione del getto d'aria cambia durante il funzionamento.Non è possible regolare la direzione del getto d'aria.Non è possible cambiare la direzione del getto d'aria.
	Il deflettore si muove più volte dello机械化 di direzione.
Viene scarticata polvere.
Durante il funzionamento iniziale ad alta velocità, la ventola a volte potrebbe ruotare più velocamente della velocità impostata.(per un periodo di tempo compreso tra 3 a 30 minuti)
L'unità non funzione(Subito dello l'accensione/ Subito dello l'arresto e la ripresa del funzionamento)
Rumore durante il riscaldamento.
Durante il riscaldamento fuorisesvapore.
La ventola continua a ruotare ancando after arrestato il condizionatore con il telecomando.

ITALIANO

Risoluzione dei problemi

Prima di rivolgersi al servizio di assistenza

Sintomo Causa	Soluzione
Il condizionatore d'aria non funziona nonostante sia acceso.	Mancanza di corrente (in corso o terminata)	Premere il pulsante di accensione ON/OFF del telecomando.
	Il pulsante di accensione (alimentazione) è spento (nella posizione OFF).	• Se l'interruttore automatico è su OFF, portario su ON. • Se l'interruttore automatico è scattato, rivolgersi al proprio rivenditore prima di riaccendere l'apparecchio.
	Il fusibile si è bruciato. Rivolgersi al proprio	rivenditore.
Il rendimento del raffreddamento o del riscaldamento non sono soddisfacenti	Le prese di aspirazione o di uscita dell'aria delle unità interne ed esterne sono ostruite da polvere.	Rimuovere la polvere.
	L'interruttore di velocità della ventola è impostato su "Low" (Bassa).*	Impostarla su "Medium" (Media) o "High" (Alta).*
	La temperature non è impostata correttamente	Vedere "Suggerimenti per risparmiare energia". (P. 41)Il loco
	nella modalità di raffreddamento.
	Vi sono porte o finestre aperte.
	Il filtrò dell'aria è ostruito. Vedere "Manutenzione". (P. 38)
	In modalità di raffreddamento, nel locale sono presenti troppesorgenti di calore.	Ridurre velocemente al minimo possibile le sorgenti di calore.
	In modalità di raffreddamento, nel locale sono presenti trophe persone.	Ridurre l'impostazione della temperatura o cancellare la velocità della ventola portandola a "Medium" (Media) o "High" (Alta).*

• Per quanto riguarda il display del telecomando, vedere pagna 107.

Se il condizionatore d'aria continua a non funzionare correttamente dopo aver eseguito tutti i controlli indicati in "Prima di rivolgersi al servizio di assistenza" e "Risoluzione dei problemi"

• Arrestare immediatamente il funzionamento e spegnere l'apparecchio. Contattare il rivenditore e comunicargli il numero di seri e il sintomo. Comunicare al rivenditoreanche se sul display del telecomando appaiano il significolo e le lettere E, F, H, L, P abbinate a numeroi.

Non tentare mai di riparare il condizionatore da se, poiché ciò è molto pericoloso.

Meccanismo di funzionamento

■ Rendimento del riscaldamento

• Poiché il condizionatore d'aria riscalda utilizzando l'aria esterna, il rendimento del riscaldamento si riduce al diminuire della temperatura esterna.

(Sistema della pompa di calore)

Tal caso,utilizzare un'alto appearecchio di riscaldamento.

■ Sbrinamento

L'apparecchio può avviare lo sbrinamento per sciogliere la brina formatasi nell'unità esterna.

① Avvio dello sbrinamento: La ventola dell'unità interna si arresta (o funzione a una velocità molto Bassa). Appare " (念) (STANDBY).

② Ripresa del riscaldamento after alcuni minuti: La ventola dell'unita interna rimane ferma (o funzione a una velocità molto Bassa) finché la serpentina dello scambiatore di calore dell'unità interna non si riscalda a sufficienza. É visualizzato " (STANDBY).

③ Sbrinamento completato: La ventola dell'unità interna riprende a funzionare. Scompare " (STANDBY).

Deumidificazione (DRY)

Una volta che la temperatura del locale raggiunge il livello impostato, l'unità esterna ripete automaticamente il ciclo di accensione e spegnimento.
Quando la temperatura ambiente raggiunge il livello impostato, la velocità della ventola viene impostata automaticamente su "brezza" (ventilazione leggera). (Evitare che I'umidità nel locale aumento nuovamente)

Mancanza di corrente durante il funzionamento dell'unità

Quando l'unità riprende automaticamente il funzionamentoupon una temporanea mancanza di corrente, mantiene lesstesse impostazioni che aveva prima dell'interruzione.

Suggerimenti per risparmiare energia

Daevitare

Non ostruire la presa d'aria e l'uscita d'aria dell'unità. (In caso di ostruzione, l'unità non funziona correttamente e può subire dei dati.)
Durante il raffreddamento, utilizzato parasole, persiane o tende per impedire l'ingresso della luce solare diretta nel locale.

E preferibile

• Mantenere sempre pulito il filtrato dell'aria. (Un filtrato ostruito compromette il rendimento dell'unità.) "Manutenzione" (P. 38)
  Per evitare la dispersione all'esterno dellaria condizionata, tenere chiuse finestre, porte ed alte aperture.

Informazioni importanti relative al refrigerante utilizzato

Questo prodotto contiene gas fluorurati ad effetto serra. Non scaricare i gas nell'atmosfera.

Tipodi refrigerante:R410A

Valore GWP ^(1) : 2088

(1) GWP = global warming potential - potenziale di riscaldamento globale

A seconda delle dispositionsi vigenti a livello locale e europeo, cui esere necessario svolgere periodicamente dei controlli per verificare l'assenza di perdite di refrigerante. Per ulteriori informazioni contattore il distributore locale.
