Бренд	Panasonic
Модель	CU-E21NKR
Тип продукта	Инверторный сплит-система настенного типа
Холодопроизводительность	6,0 кВт (20 500 BTU/h)
Теплопроизводительность	7,0 кВт (23 900 BTU/h)
Электропитание	230 В ~ 50 Гц, однофазный
Хладагент	R32
Размеры (наружный блок)	780 x 540 x 290 мм
Вес (наружный блок)	43 кг
Энергетический класс (охлаждение)	A++
Энергетический класс (нагрев)	A+
Основные функции	Инвертор, автоматический режим, сон, таймер, осушение, вентиляция, тихий режим
Фильтр	Моющийся фильтр (очистка каждые 2 недели)
Уровень шума (наружный блок)	~ 48 дБ(А)
Максимальная длина труб	15 м
Максимальный перепад высот	10 м
Безопасность	Защита от замерзания, автоматический перезапуск, блокировка от детей
Запасные части	Пульт управления, фильтры, электронная плата, вентилятор, компрессор
Гарантия	2 года (запчасти и работа)

Часто задаваемые вопросы - CU-E21NKR PANASONIC

Как установить кондиционер Panasonic CU-E21NKR?

Установка должна выполняться сертифицированным специалистом. Соблюдайте минимальные расстояния между внутренним и наружным блоками, надежно закрепите наружный блок на ровной поверхности.

Как чистить фильтры?

Откройте переднюю панель внутреннего блока, извлеките фильтры и промойте их теплой мыльной водой. Тщательно прополощите и высушите перед установкой обратно. При интенсивном использовании чистите каждые 2 недели.

Что делать, если на устройстве отображается код ошибки?

Обратитесь к разделу кодов ошибок в инструкции. Распространенные коды: E1 (неисправность датчика температуры) или F1 (ошибка связи). Перезапустите устройство после отключения питания на 5 минут.

Можно ли управлять кондиционером удаленно?

Да, с помощью модуля IntesisHome (продается отдельно) вы можете подключить устройство к Wi-Fi и управлять им через мобильное приложение. Следуйте инструкции по установке, прилагаемой к модулю.

Какой тип хладагента используется?

Panasonic CU-E21NKR использует хладагент R32, более экологичный по сравнению со старыми хладагентами. Он обеспечивает более высокую энергоэффективность.

Как настроить таймер?

Используйте пульт для доступа к режимам таймера. Вы можете запрограммировать выключение или включение в определенное время. Нажмите кнопку 'TIMER', затем установите время с помощью кнопок +/-

Почему наружный блок шумит?

Небольшое гудение нормально (компрессор и вентилятор). Если шум чрезмерный, проверьте, надежно ли закреплен блок и нет ли препятствий. Стук может указывать на неисправность детали.

Как использовать тихий режим?

Нажмите кнопку 'SILENT' или 'QUIET' на пульте. Этот режим снижает уровень шума за счет ограничения скорости вентилятора. Идеально подходит для ночи.

Какая минимальная температура установки в режиме охлаждения?

Минимальная температура в режиме охлаждения обычно 16 °C, максимальная в режиме нагрева 30 °C. Точные значения смотрите в инструкции.

Как активировать блокировку от детей?

Одновременно удерживайте кнопки 'MODE' и 'TEMP DOWN' в течение 3 секунд. На дисплее появится значок замка. Для отключения повторите операцию.

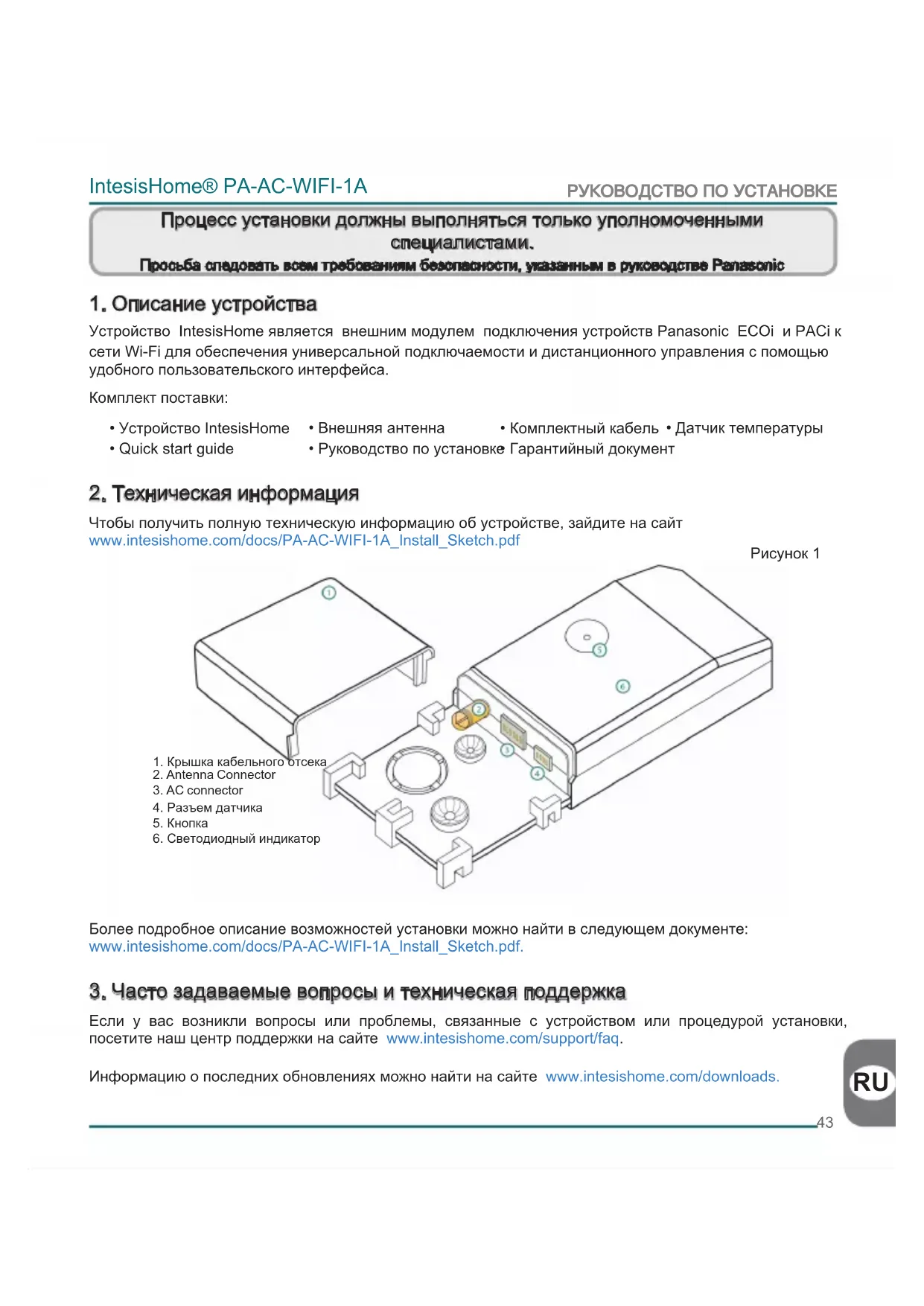

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CU-E21NKR PANASONIC

Процесс установки должны выполняться только уполномоченными специалистами. Просьба спадовать всем требованиям безопасности, указанным в руководстве Рапасоліс

1. Описание устройства

Устройство IntesisHome является внешним модулем подключения устройств Panasonic ECOi и PACi к сети Wi-Fi для обеспечения универсальной подключаемости и дистанционного управления с помощью удобного пользовательского интерфейса.

Комплект поставки:

- Устройство IntesisHome

• Внешняя антенна

• Комплектный кабель • Датчик температуры

- Quick start guide

• Руководство по установке Гарантийный документ

2. Техническая информация

Чтобы получить полную техническую информацию об устройстве, зайдите на сайт www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

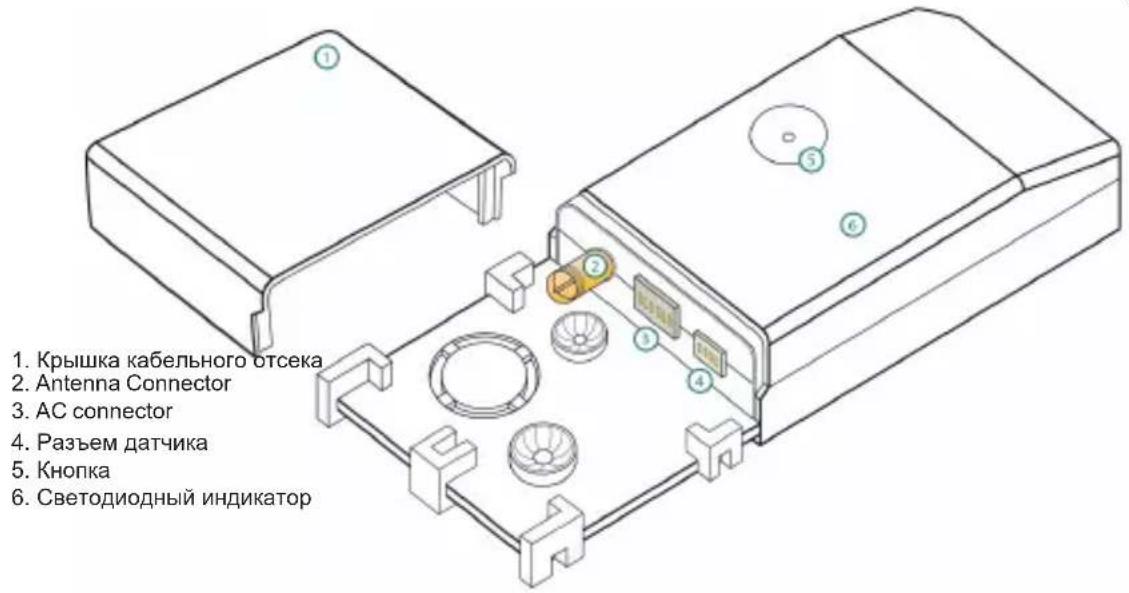

Рисунок 1

1. Крышка кабельного отсека 2. Antenna Connector 3. AC connector 4. Разъем датчика 5. Кнопка 6. Светодиодный индикатор

Более подробное описание возможностей установки можно найти в следующем документе: www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

3. Часто задаваемые вопросы и техническая поддержка

Если у вас возникли вопросы или проблемы, связанные с устройством или процедурой установки, посетите наш центр поддержки на сайте www.intesishome.com/support/faq.

Информацию о последних обновлениях можно найти на сайте www.intesishome.com/downloads.

4. Общее описание установки

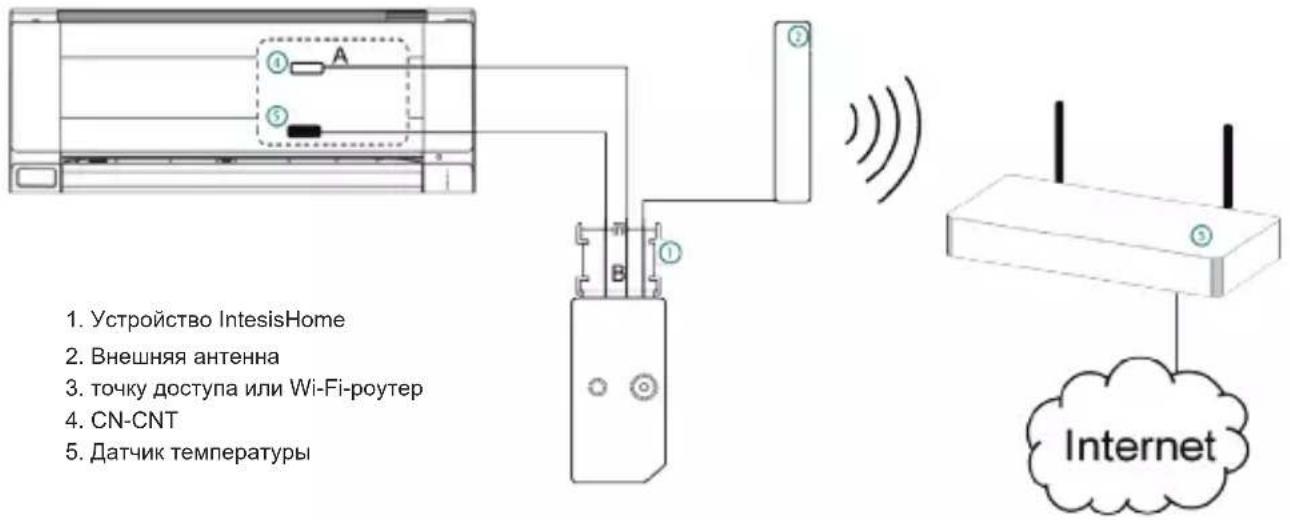

Рисунок 2

1. Устройство IntesisHome 2. Внешняя антенна 3. точку доступа или Wi-Fi-роутер 4. CN-CNT 5. Датчик температуры

5. Подключение устройства

1. Отсоедините кондиционер от сети питания.
2. Откройте крышку доступа к главной печатной плате.*
3. Найдите разъем с шифром CN-CNT.*
4. Выберите место для установки устройства IntesisHome. Подробнее см. раздел 6.
5. Подключите конец А (длинный) комплектного кабеля к разъему кондиционера, обозначенному CN-CNT, а конец В (короткий) к разъему AC устройства.
6. Вставьте кабель внешней антенны в разъем для антенны. Соединитель антенного кабеля необходимо вкрутить в гнездо по часовой стрелке до упора.
7. При необходимости установите датчик температуры. Подробнее см. раздел 8.
8. Выведите антенну за корпус кондиционера желательно в вертикальном положении и направьте прямо на Wi-Fi роутер или точку доступа (AP). Подробнее см. раздел 7.
9. Закройте блок кондиционера.
10. Подключите кондиционер к сети питания. Если соединение с кондиционером установлено, зеленый светодиод системы IntesisHome сперва начнет мигать, а затем будет гореть не мигая.
    * Подробнее см. Руководство по установке или обслуживанию Panasonic.

6. Размещение устройства

Устройство IntesisHome можно устанавливать как внутри кондиционера, так вне его.

Более подробное описание возможностей установки можно найти в следующем документе: www.intes-ishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

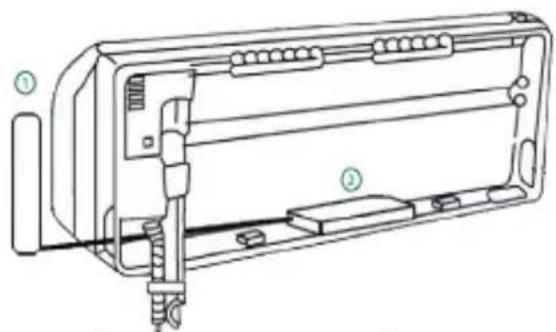

Рисунок 3

Внутри кондиционера Скрытая установка
1. Внешняя антенна
2. Устройство IntesisHome

Установка внутри кондиционера или скрытая установка

Такой вид установки аккуратнее, хотя в обычных условиях эксплуатации устройство скрыто от глаз пользователя. В случае установки устройства внутри кондиционера необходимо учесть следующие особенности.

- Светодиодный индикатор и кнопка в этом случае будут недоступными для пользователя

о Индикатор показывает состояние устройства как при подключении, так и в нормальном режиме работы.
о о Кнопка используется для перепрограммирования устройства при смене точки доступа (АР). В этом случае пользователь вынужден будет открыть доступ к внутренней части кондиционера.

- Если внутри кондиционера недостаточно места для установки устройства, необходимо выполнить следующее:

о Если места не хватает по причине водяных трубок, подсоедините их к кондиционеру с противоположной стороны.
о Или же можно снять опорную поверхность (Рис.1).

Установка вне кондиционера

В случае установки устройства вне кондиционера необходимо учесть следующие особенности.

• Устройство можно закрепить как на винтах, так и на двустороннем скотче.
• Конструкция крышки кабельного отсека дает возможность укладывать кабели в нужном направлении.

RU

7. Положение антенны

Установленная в надлежащем месте и направлении внешняя антенна улучшает связь между устройством IntesisHome и Wi-Fi-роутером или точкой доступа (ТД).

Помните, что соединитель антенного кабеля необходимо вкрутить в гнездо по часовой стрелке до упора

Важно: Не устаufenяваййте антенну вбликам металлических поверхностей.

Важно: Попытайтесь проверить поирягные свег Wi-Fi неотете установки, если это возможно. Мы настоятельно рекомендуем иметь хороший уровень сигнала Wi-Fi.

Внешнюю антенну необходимо устанавливать максимально близко к источнику сигнала Wi-Fi (точке доступа или маршрутизатору). Пожалуйста, проверьте, чтобы антенна находилась в вертикальном положении и была направлена прямо на Wi-Fi-роутер или точку доступа (ТД).

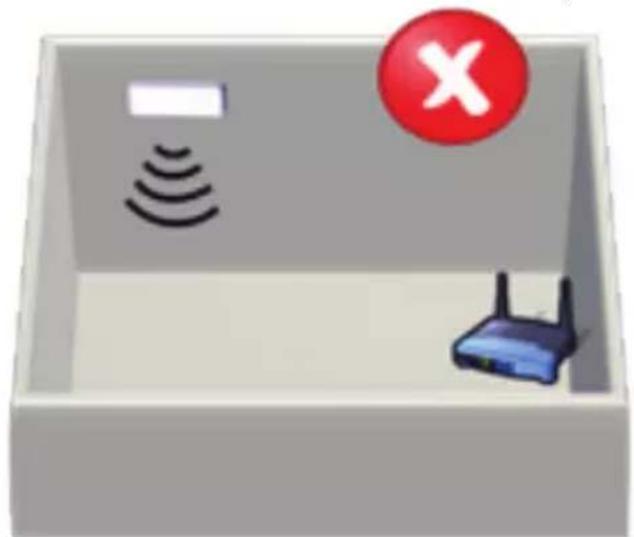

Рисунок 4

Антенна находится в вертикальном положении и направлена на точку доступа или WI-Fl-роуляр

Антенна находится в горизонтальном положении на направлена на точку доступа или WI-FI-роутер

Если после установки у вас возникли проблемы с покрытием, зайдите в раздел поддержки соединений сайта www.intesishome.com/support/faq

8. Место установки датчика температуры

Комплектный датчик температуры требует отдельной установки только в моделях МКЕ и NКЕ. В более новых моделях внешний температурный датчик не требуется.

Подсоедините датчик температуры к разъему температурного датчика устройства (Рис.1), а второй конец кабеля – к датчику приточного воздуха кондиционера.

Смотрите дополнительную pdf.

информацию
