CU-E21NKR - Klimatyzator PANASONIC - Bezpłatna instrukcja obsługi

Marka	Panasonic
Model	CU-E21NKR
Typ produktu	Klimatyzator split ścienny inverter
Wydajność chłodzenia	6,0 kW (20 500 BTU/h)
Wydajność grzania	7,0 kW (23 900 BTU/h)
Zasilanie elektryczne	230 V ~ 50 Hz, jednofazowe
Czynnik chłodniczy	R32
Wymiary (jednostka zewnętrzna)	780 x 540 x 290 mm
Waga (jednostka zewnętrzna)	43 kg
Klasa energetyczna (chłodzenie)	A++
Klasa energetyczna (ogrzewanie)	A+
Główne funkcje	Inwerter, tryb automatyczny, sen, timer, osuszanie, wentylacja, tryb cichy
Filtr	Filtr zmywalny (czyszczenie co 2 tygodnie)
Poziom hałasu (jednostka zewnętrzna)	~ 48 dB(A)
Maksymalna długość rur	15 m
Maksymalna różnica poziomów	10 m
Bezpieczeństwo	Ochrona przed zamarzaniem, automatyczny restart, blokada rodzicielska
Części zamienne	Pilot, filtry, karta elektroniczna, wentylator, kompresor
Gwarancja	2 lata (części i robocizna)

Często zadawane pytania - CU-E21NKR PANASONIC

Jak zainstalować klimatyzator Panasonic CU-E21NKR?

Instalacja musi być wykonana przez autoryzowanego technika. Należy zachować minimalne odległości między jednostką wewnętrzną a zewnętrzną oraz solidnie zamocować jednostkę zewnętrzną na równej powierzchni.

Jak czyścić filtry?

Otwórz przedni panel jednostki wewnętrznej, wyjmij filtry i umyj je w ciepłej wodzie z mydłem. Spłucz i całkowicie wysusz przed ponownym zamontowaniem. Czyść co 2 tygodnie przy intensywnym użytkowaniu.

Co zrobić, gdy urządzenie wyświetla kod błędu?

Sprawdź sekcję kodów błędów w instrukcji. Typowe kody to E1 (problem z czujnikiem temperatury) lub F1 (błąd komunikacji). Zrestartuj urządzenie po odłączeniu zasilania na 5 minut.

Czy można sterować klimatyzatorem zdalnie?

Tak, za pomocą modułu IntesisHome (sprzedawanego osobno) można podłączyć jednostkę do sieci Wi-Fi i sterować nią za pomocą aplikacji mobilnej. Postępuj zgodnie z instrukcją instalacji dołączoną do modułu.

Jaki jest używany czynnik chłodniczy?

Panasonic CU-E21NKR używa czynnika chłodniczego R32, który jest bardziej przyjazny dla środowiska niż starsze czynniki. Zapewnia lepszą efektywność energetyczną.

Jak ustawić timer?

Użyj pilota, aby uzyskać dostęp do trybów timera. Możesz zaprogramować wyłączenie lub włączenie o określonej godzinie. Naciśnij przycisk 'TIMER' i ustaw godzinę za pomocą przycisków +/-.

Dlaczego jednostka zewnętrzna hałasuje?

Lekki szum jest normalny (kompresor i wentylator). Jeśli hałas jest nadmierny, sprawdź, czy jednostka jest dobrze zamocowana i czy nie ma przeszkód. Stukanie może wskazywać na problem z częścią.

Jak używać trybu cichego?

Naciśnij przycisk 'SILENT' lub 'QUIET' na pilocie. Ten tryb zmniejsza poziom hałasu poprzez ograniczenie prędkości wentylatora. Idealny na noc.

Jaka jest minimalna temperatura zadana w trybie chłodzenia?

Minimalna temperatura w trybie chłodzenia wynosi zazwyczaj 16 °C, a maksymalna w trybie ogrzewania 30 °C. Sprawdź instrukcję, aby uzyskać dokładne wartości.

Jak włączyć blokadę rodzicielską?

Naciśnij jednocześnie przyciski 'MODE' i 'TEMP DOWN' i przytrzymaj przez 3 sekundy. Na wyświetlaczu pojawi się symbol kłódki. Aby wyłączyć, powtórz czynność.

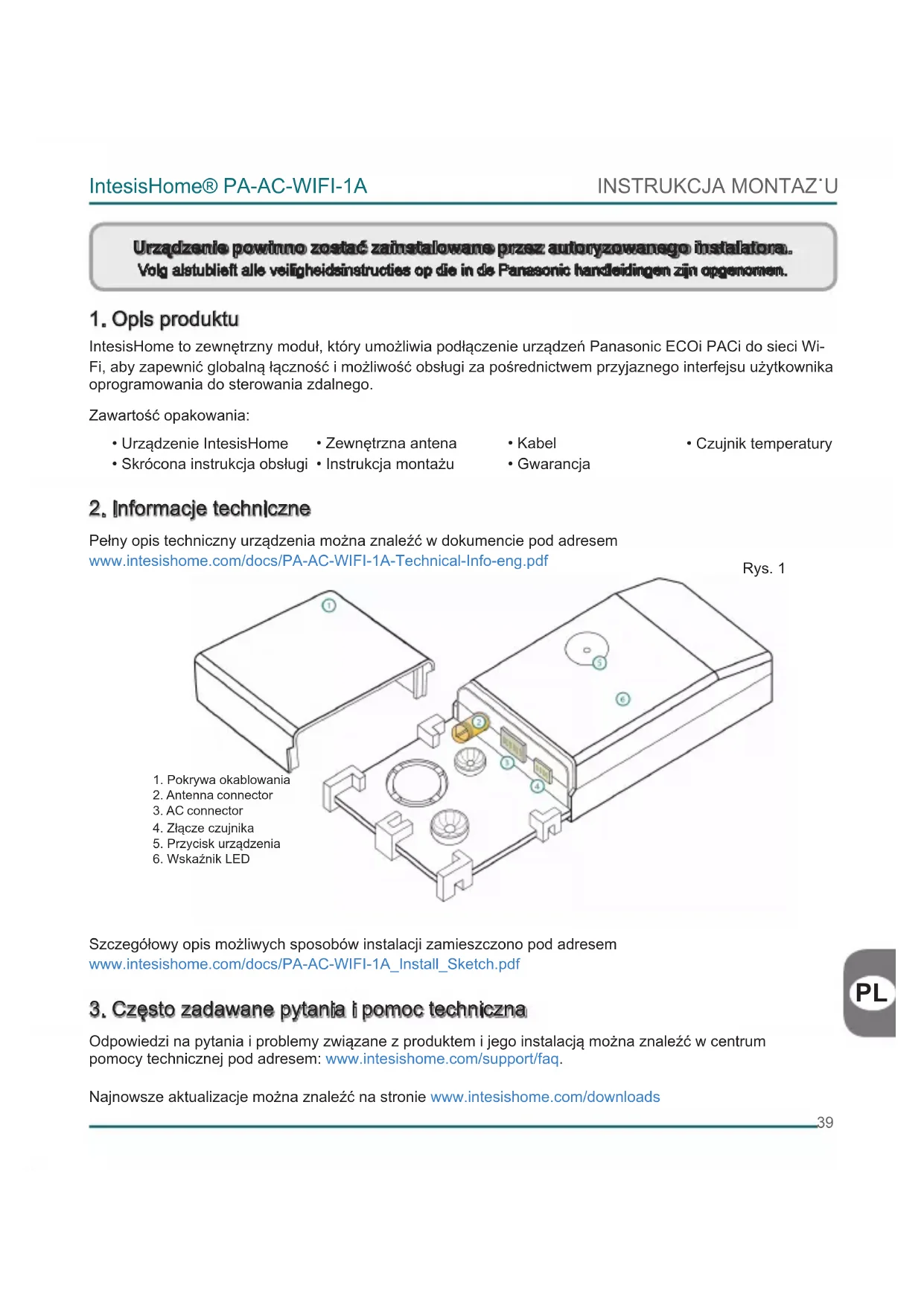

INSTRUKCJA OBSŁUGI CU-E21NKR PANASONIC

IntesisHome to zewnętrzny moduł, który umożliwia podłączenie urządzeń Panasonic ECOi PACi do sieci Wi-Fi, aby zapewnić globalną łączność i możliwość obsługi za pośrednictwem przyjaznego interfejsu użytkownika oprogramowania do sterowania zdalnego.

Zawartość opakowania:

- Urządzenie IntesisHome

- Zewnętrzna antena

• Kabel

• Czujnik temperatury

- Skrócona instrukcja obsługi

- Instrukcja montażu

• Gwarancja

2. Informacje techniczne

Pełny opis techniczny urządzenia można znaleźć w dokumencie pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

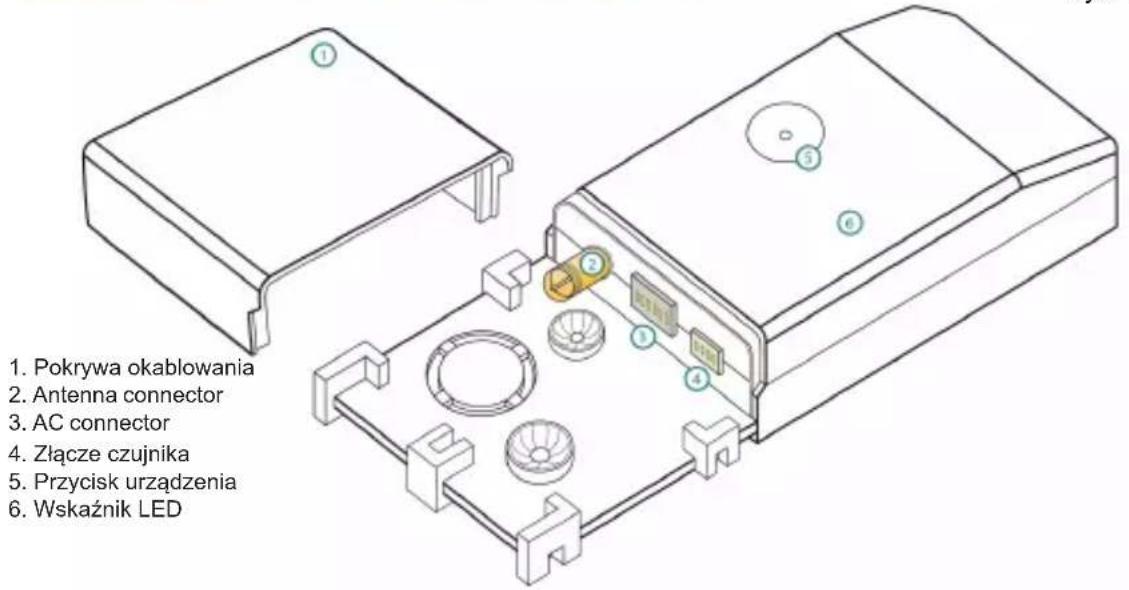

Rys. 1

1. Pokrywa okablowania 2. Antenna connector 3. AC connector 4. Złącze czujnika 5. Przycisk urządzenia 6. Wskaźnik LED

Szczegółowy opis możliwych sposobów instalacji zamieszczono pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Często zadawane pytania i pomoc techniczna

Odpowiedzi na pytania i problemy związane z produktem i jego instalacją można znaleźć w centrum pomocy technicznej pod adresem: www.intesishome.com/support/faq.

Najnowsze aktualizacje można znaleźć na stronie www.intesishome.com/downloads

PL

4. Omówienie instalacji

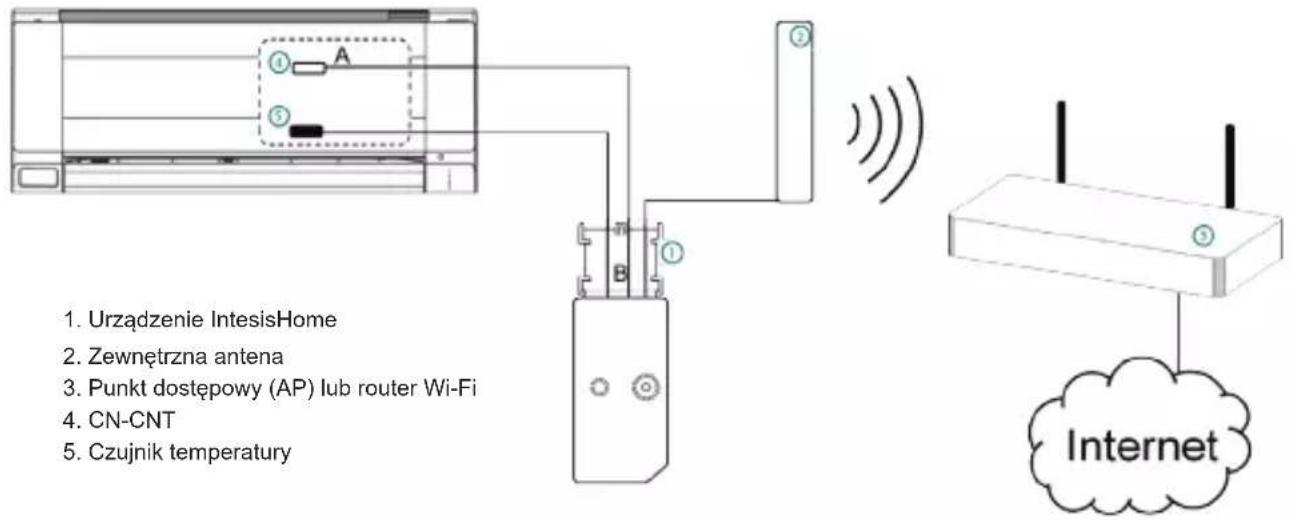

Rys. 2

1. Urządzenie IntesisHome 2. Zewnętrzna antenna 3. Punkt dostępowy (AP) lub router Wi-Fi 4. CN-CNT 5. Czujnik temperatury

5. Podłączanie urządzenia

1. Odłączyć klimatyzator od zasilania.

2. Uzyskać dostęp do głównej płytki obwodu drukowanego.*

3. Zlokalizować złącze oznaczone kodem CN-CNT.*

4. Wybrać miejsce instalacji urządzenia IntesisHome. Więcej informacji na ten temat zamieszczono w rozdziale 6.

5. Podłączyć koniec A (dłuższy) dołączonego w zestawie kabla do złącza CN-CNT klimatyzatora, a koniec B (krótszy) do złącza klimatyzatora na urządzeniu.

6. Podłączyć zewnętrzną antenę do złącza anteny. Złącze anteny wkręcić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

7. (W razie potrzeby) zainstalować czujnik temperatury. Więcej informacji na ten temat zamieszczono w rozdziale 8.

8. Antenę umieścić poza klimatyzatorem, najlepiej w pozycji pionowej i skierowaną bezpośrednio na router Wi-Fi lub punkt dostępu. Więcej informacji na ten temat zamieszczono w rozdziale 7.

9. Zamknąć klimatyzator.

10. Podłączyć klimatyzator do zasilania. Jeśli połączenie z klimatyzatorem zostało wykonane prawidłowo, dioda LED urządzenia IntesisHome zamiga na zielono, po czym zacznie świecić stałym zielonym światłem.

* Szczegółowe informacje zamieszczono w instrukcji montażowej lub serwisowej Panasonic.

6. Miejsce instalacji urządzenia

Urządzenie IntesisHome można instalować zarówno wewnątrz, jak i na zewnątrz klimatyzatorów.

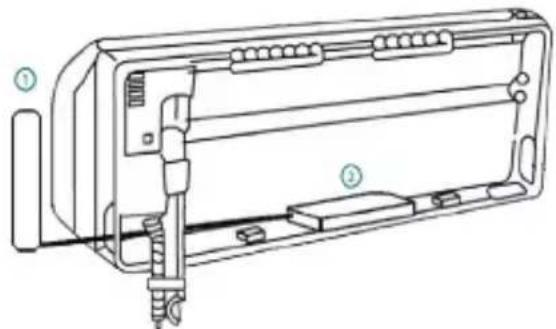

Szczegółowy opis możliwych sposobów instalacji zamieszczono pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Rys. 3

Wewnątrz klimatyzatora Na zewnątrz klimatyzatora

1. Zewnętrzna antena
2. Urządzenie IntesisHome

Urządzenie zainstałowane wewnątrz klimatyzatora lub ukryte

Taka metoda umożliwia bardziej estetyczną instalację, ponieważ użytkownik na co dzień nie widzi urządzenia. W przypadku instalacji urządzenia wewnątrz klimatyzatora należy uwzględnić poniższe aspekty.

- Wskaźnik LED oraz przycisk nie będą dostępne dla użytkownika.

o Dioda LED jest wskaźnikiem stanu urządzenia zarówno w trakcie łączenia, jak i normalnej pracy.
o Przycisk służy do ponownej konfiguracji urządzenia w przypadku zmiany ustawień punktu dostępu. W tym celu wymagany jest dostęp do wnętrza klimatyzatora.

- W przypadku niewystarczającego miejsca na instalację wewnątrz klimatyzatora można wykonać poniższe czynności:

o Jeśli powodem są rury z wodą, należy zmienić stronę klimatyzatora, do której rury są podłączone, aby uzyskać więcej miejsca wewnątrz klimatyzatora.
o o Można również usunąć powierzchnię podtrzymująca (rys. 1).

Urządzenie zainstalowane na zewnątrz klimatyzatora

W przypadku instalacji urządzenia na zewnątrz klimatyzatora należy uwzględnić poniższe aspekty.

• Urządzenie można przymocować zarówno za pomocą wkrętów, jak i taśmy dwustronnej.
• Pokrywa okablowania oferuje kilka różnych opcji prowadzenia kabli w żądanym kierunku.

PL

7. Umiejscowienie anteny

Prawidłowe umiejscowienie i skierowanie anteny zewnętrznej usprawnia komunikację między urządzeniem IntesisHome a routerem Wi-Fi lub punktem dostępowym (AP).

Złącze anteny wkręcić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

Wazn: nie należy umiełszczecić urządzenia w pobliżu metalowych powierzchni.

Wazn: o ila jest tionmatisne, natelszys sprawdzić zasięgcy Wi-Fi vo kalkalizacji instalacji. Zalecany jest dobry poziem Wi-Fi.

Umieścić zewnętrzną antenę możliwe blisko źródła sygnału Wi-Fi (punktu dostępowego AP lub routera). Antena powinna być ustawiona pionowo i skierowana bezpośrednio na router Wi-Fi lub punkt dostępowy (AP).

Antena w pozycji pionowej, skierowane na punkt dostęgowy (AP) lub router Wi-Fi

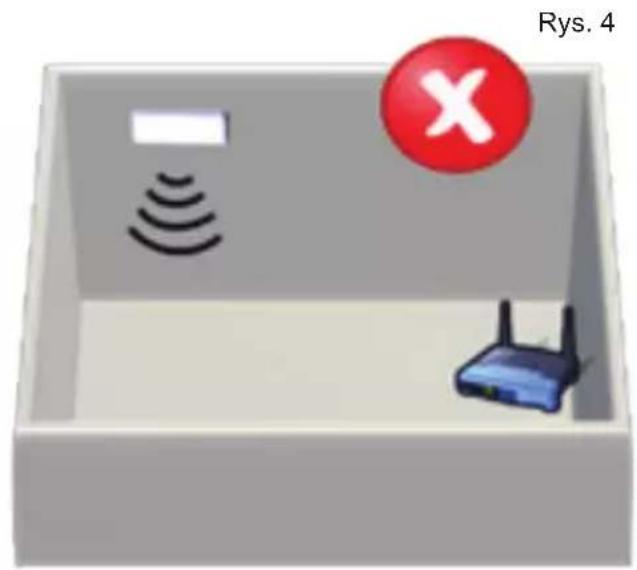

Rys. 4

Antena w pozycji poziomej, nie skierowana na punkt dostępowy (AP) ani router Wi-Fi

Jeśli po instalacji występują problemy z zasięgiem, przeczytać odpowiednią sekcję pomocy technicznej na naszej stronie pod adresem www.intesishome.com/support/faq.

8. Miejsce instalacji czujnika temperatury

Tylko urządzenia MKE i NKE wymagają instalacji dołączonego w zestawie czujnika temperatury. W przypadku nowszych modeli zewnętrzne czujniki temperatury nie są konieczne.

Podłączyć czujnik temperatury do złącza czujnika temperatury w urządzeniu (rys. 1), a drugi koniec przytwierdzić obok czujnika powietrza włotowego klimatyzatora.

Dodatkowe informacje: www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.
