Mærke	Panasonic
Model	CU-E21NKR
Produkttype	Vægmonteret split inverter klimaanlæg
Kølekapacitet	6,0 kW (20 500 BTU/h)
Varmekapacitet	7,0 kW (23 900 BTU/h)
Strømforsyning	230 V ~ 50 Hz, enkeltfaset
Kølemiddel	R32
Dimensioner (udendørs enhed)	780 x 540 x 290 mm
Vægt (udendørs enhed)	43 kg
Energiklasse (køling)	A++
Energiklasse (opvarmning)	A+
Hovedfunktioner	Inverter, automatisk tilstand, søvn, timer, affugtning, ventilation, stille tilstand
Filter	Vaskbart filter (rens hver 2. uge)
Støjniveau (udendørs enhed)	~ 48 dB(A)
Maks. rørlængde	15 m
Maks. niveauforskel	10 m
Sikkerhed	Frostbeskyttelse, automatisk genstart, børnesikring
Reservedele	Fjernbetjening, filtre, elektronikkort, ventilator, kompressor
Garanti	2 år (dele og arbejdsløn)

Ofte stillede spørgsmål - CU-E21NKR PANASONIC

Hvordan installeres Panasonic CU-E21NKR klimaanlægget?

Installationen skal udføres af en autoriseret tekniker. Sørg for at overholde minimumsafstandene mellem indendørs- og udendørsenheden, og fastgør udendørsenheden sikkert på en plan overflade.

Hvordan rengør jeg filtrene?

Åbn frontpanelet på indendørsenheden, tag filtrene ud og vask dem i varmt sæbevand. Skyl og tør helt, før de sættes på plads. Rengør hver 2. uge ved intensiv brug.

Hvad gør jeg, hvis apparatet viser en fejlkode?

Se afsnittet om fejlkoder i vejledningen. Almindelige koder inkluderer E1 (temperatursensorproblem) eller F1 (kommunikationsfejl). Genstart apparatet efter at have trukket stikket i 5 minutter.

Kan klimaanlægget fjernbetjenes?

Ja, med IntesisHome-modulet (sælges separat) kan du tilslutte enheden til dit Wi-Fi-netværk og styre den via mobilappen. Følg installationsvejledningen, der følger med modulet.

Hvilken type kølemiddel bruges?

Panasonic CU-E21NKR bruger kølemiddel R32, som er mere miljøvenligt end ældre kølemidler. Det giver bedre energieffektivitet.

Hvordan indstiller jeg timeren?

Brug fjernbetjeningen til at få adgang til timertilstandene. Du kan programmere slukning eller tænding på et bestemt tidspunkt. Tryk på 'TIMER'-knappen og indstil tiden med +/- tasterne.

Hvorfor larmer udendørsenheden?

En let summen er normal (kompressor og ventilator). Hvis støjen er overdreven, skal du kontrollere, at enheden er godt fastgjort, og at der ikke er forhindringer. En klikkende lyd kan indikere et problem med en del.

Hvordan bruger jeg stille tilstand?

Tryk på 'SILENT' eller 'QUIET'-knappen på fjernbetjeningen. Denne tilstand reducerer støjniveauet ved at begrænse ventilatorhastigheden. Ideel til natten.

Hvad er den minimale indstillingstemperatur i køletilstand?

Minimumstemperaturen i køletilstand er normalt 16 °C, og maksimum i varmetilstand er 30 °C. Se vejledningen for nøjagtige værdier.

Hvordan aktiverer jeg børnesikringen?

Hold 'MODE' og 'TEMP DOWN' knapperne nede samtidigt i 3 sekunder. Et hængelås symbol vises på displayet. For at deaktivere, gentag handlingen.

BRUGSANVISNING CU-E21NKR PANASONIC

• Medfølgende kabel
- Garantidokument

- Temperatursensor

Den medfølgende temperatursensoren må kun installeres i MKE- og NKE-enheter. Nyere modeller trenger ikke en ekstern temperatursensor.

Installationsprocessen bør kun udføres af en autoriseret installatør. Du bedes følge alle de sikkerhedsinstrukser, der foreskrives af Panasonic menusleme.

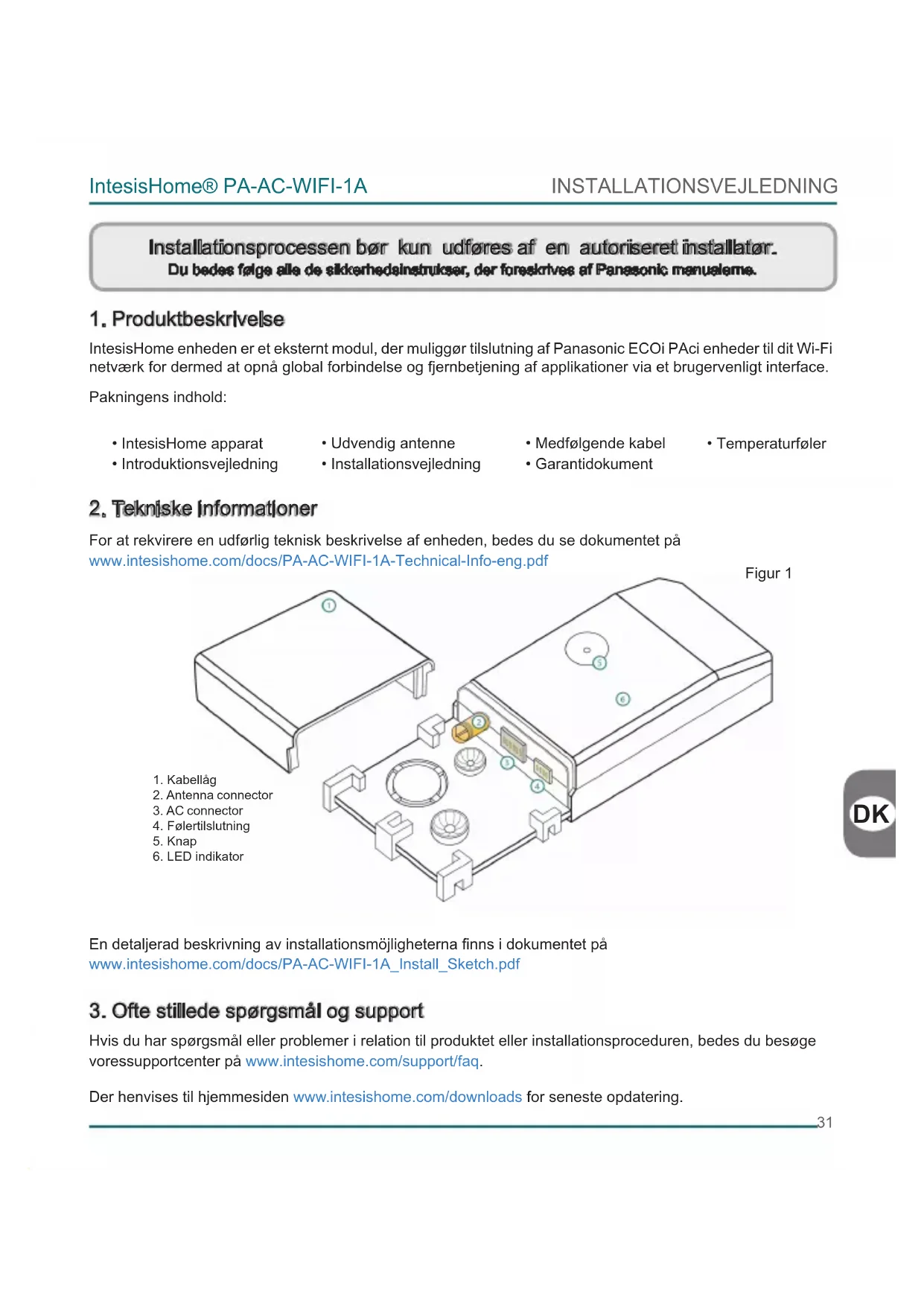

1. Produktbeskrivelse

IntesisHome enheden er et eksternt modul, der muliggør tilslutning af Panasonic ECOi PAci enheder til dit Wi-Fi netværk for dermed at opnå global forbindelse og fjernbetjening af applikationer via et brugervenligt interface.

Pakningens indhold:

• IntesisHome apparat

• Udvendig antenne

• Medfølgende kabel

- Temperaturføler

2. Tekniske Informationen

For at rekvirere en udførlig teknisk beskrivelse af enheden, bedes du se dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

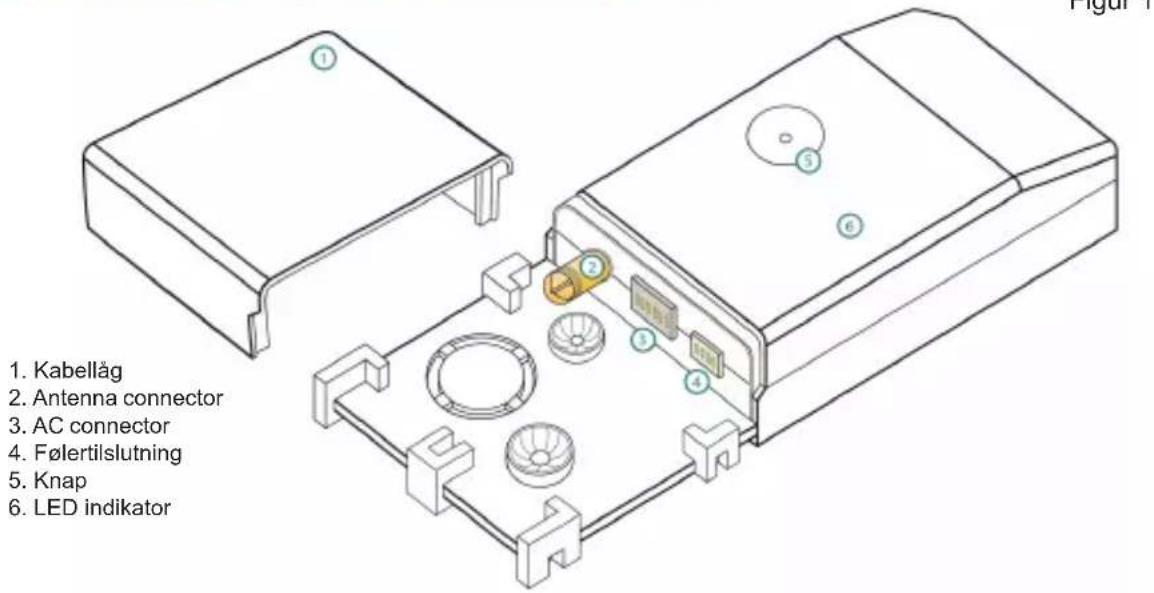

Figur 1

1. Kabellåg 2. Antenna connector 3. AC connector 4. Følertilslutning 5. Knap 6. LED indikator

3. Ofte stillede spørgsmål og support

Hvis du har spørgsmål eller problemer i relation til produktet eller installationsproceduren, bedes du besøge voressupportcenter på www.intesishome.com/support/faq.

Der henvises til hjemmesiden www.intesishome.com/downloads for seneste opdatering.

4. Monteringsoversigt

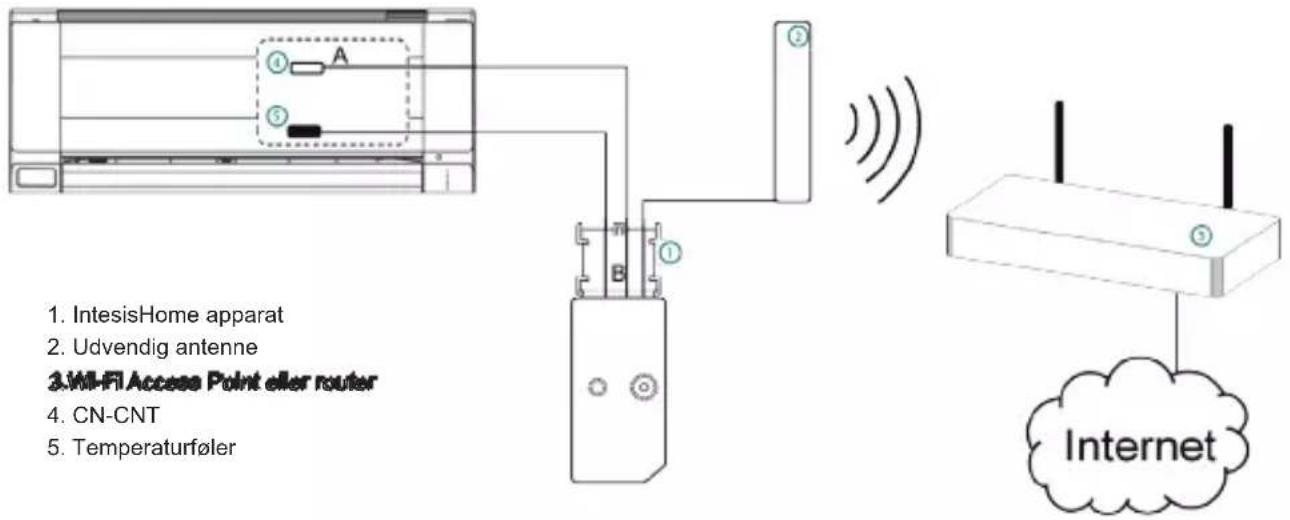

Figur 2

1. IntesisHome apparat 2. Udvendig antenne 3.WI-FI Access Point eller router 4. CN-CNT 5. Temperaturføler Internet

5. Apparatforblindelser

1. Træk stikket til airconditioner-enheden (AC) ud af kontakten.

2. Gå til hovedprintkortet.*

3. Find den kontaktforbindelse, der er mærket CN-CNT.*

4. Vælg en placering til IntesisHome apparatet. Se afsnit 6 for flere oplysninger.

5. Tilslut A-enden (den lange) på det medfølgende kabel til airconditioner CN-CNT forbindelsen, og B-enden (den korte) til AC-apparatets tilslutning.

6. Forbind den eksterne antenne til antennestikket. Sørg for at skrue antennestikket i med uret, til det stopper.

7. (Efter behov) Installer temperaturføleren. Se afsnit 8 for flere oplysninger.

8. Placer antennen uden for AC, helst i lodret position og pegende direkte mod Wi-Fi routeren eller adgangspunktet (AP). Se afsnit 7 for flere oplysninger

9. Luk for airconditioner-enheden.

10. Slut AC til strømforsyningen. Hvis tilslutningen af airconditioneren lykkes, vil IntesisHome apparatets LED begynde at blinke grønt og derefter skifte til fast grønt.

* Se Panasonics elinstallations- eller servicemanual for flere oplysninger.

6. Placering af apparat

IntesisHome apparatet kan både monteres inde i og uden for AC-enhederne.

For at få detaljerede oplysninger om monteringsmulighederne, bedes du læse dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

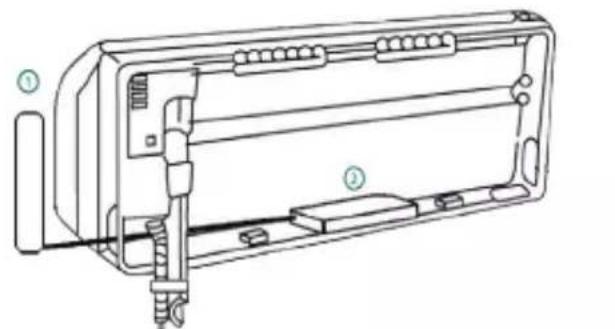

Figur 3

Inde i AC-enheden Uden for AC-enheden

Det giver mulighed for en pænere montering, da brugeren ikke kan se apparatet under normal drift. Der skal tages hensyn til følgende punkter, hvis apparatet monteres inde i AC.

- Indikator LED og knap er ikke tilgængelige for brugeren.

o LED'en angiver apparatets status både under tilslutning og normal drift.
o Knappen bruges til at genkonfigurere apparatet, hvis konfigurationen af adgangspunktet (AP) ændres. Hvis det sker, har brugeren behov for at få adgang inde i airconditioneren.

- Hvis der ikke er plads nok til montering inde i AC-enheden, kan følgende handlinger udføres:

o Hvis det er på grund af vandrør, skiftes den side af AC, hvor de er tilsluttet, for at få mere plads inde i AC-enheden.
o o Ellers kan støtteoverfladen fjernes (Figur 1).

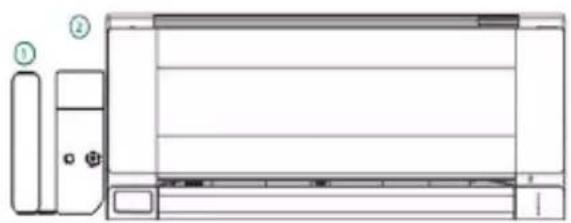

Apparat monteret uden for AC-enheden

Der skal tages hensyn til følgende punkter, hvis apparatet monteres uden for AC.

• Apparatet kan fastgøres både med skruer og med dobbeltklæbende tape.
• Kabellåget har flere alternativer, så kablerne kan føres i den ønskede retning

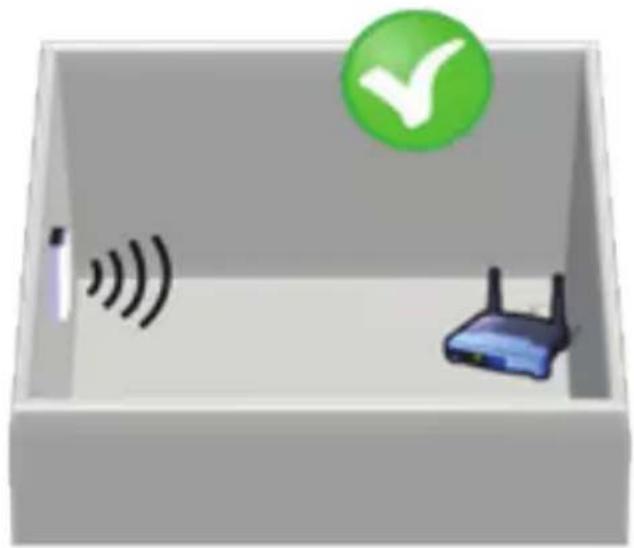

7. Antenne Placering

Hvis du placerer den udvendige antenne på et passende sted vil du forbedre kommunikationen mellem IntesisHome enheden og din Wi-Fi router eller Access Point (AP).

Vigtigt: Undgå at placere enheden i methoden afi modale-verflader

Vigtigt: Prav om muligt at kontrollere Wi-Fi daakningen på enhedens placering. Det anbefales kraftligt att have et godt Wi-Fi signal.

Monter den udvendige antenne så tæt som muligt på Wi-Fi signalkilden (Access Point eller router). Placer venligst antennen i en lodret position, således at den vender direkte mod Wi-Fi routeren eller Access Point (AP).

Figur 4

Antennen i vandret position og den vender ikke mod Wi-Fi Access Point eller router

Hvis du oplever problemer med signalet efter installation, bedes du se afsnittet der omhandler tilslutning af enheder på vores website på www.intesishome.com/support/faq.

8. Placering af temperaturføler

Den medfølgende temperaturføler skal kun installeres i MKE og NKE enheder. Nyere modeller kræver ikke en ekstern temperaturføler.

Tilslut temperaturføleren til apparatets temperaturfølerstik (Figur 1), og fastgør den anden ende ved siden af airconditionerens luftindtagsføler.

Se www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf for yderligere oplysninger.
