CU-E21NKR - Climatiseur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Panasonic
Modèle	CU-E21NKR
Type de produit	Climatiseur split mural inverter
Capacité de refroidissement	6,0 kW (20 500 BTU/h)
Capacité de chauffage	7,0 kW (23 900 BTU/h)
Alimentation électrique	230 V ~ 50 Hz, monophasé
Réfrigérant	R32
Dimensions (unité extérieure)	780 x 540 x 290 mm
Poids (unité extérieure)	43 kg
Classe énergétique (refroidissement)	A++
Classe énergétique (chauffage)	A+
Fonctions principales	Inverter, mode automatique, sommeil, minuterie, déshumidification, ventilation, mode silencieux
Filtre	Filtre lavable (nettoyage toutes les 2 semaines)
Niveau sonore (unité extérieure)	~ 48 dB(A)
Longueur tuyauterie max	15 m
Dénivelé max	10 m
Sécurité	Protection antigel, redémarrage automatique, blocage enfant
Pièces détachées	Télécommande, filtres, carte électronique, ventilateur, compresseur
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - CU-E21NKR PANASONIC

Comment installer le climatiseur Panasonic CU-E21NKR ?

L'installation doit être réalisée par un technicien agréé. Assurez-vous de respecter les distances minimales entre les unités intérieure et extérieure, et de fixer solidement l'unité extérieure sur une surface plane.

Comment nettoyer les filtres ?

Ouvrez le panneau avant de l'unité intérieure, retirez les filtres et lavez-les à l'eau tiède savonneuse. Rincez et séchez complètement avant de les remettre en place. Nettoyez toutes les 2 semaines en utilisation intensive.

Que faire si l'appareil affiche un code d'erreur ?

Consultez la section des codes d'erreur dans la notice. Les codes courants incluent E1 (problème de capteur de température) ou F1 (défaut de communication). Redémarrez l'appareil après avoir débranché l'alimentation 5 minutes.

Peut-on contrôler le climatiseur à distance ?

Oui, avec le module IntesisHome (vendu séparément), vous pouvez connecter l'unité à votre réseau Wi-Fi et la contrôler via l'application mobile. Suivez le guide d'installation fourni avec le module.

Quel est le type de réfrigérant utilisé ?

Le Panasonic CU-E21NKR utilise le réfrigérant R32, plus respectueux de l'environnement que les anciens réfrigérants. Il offre une meilleure efficacité énergétique.

Comment régler la minuterie ?

Utilisez la télécommande pour accéder aux modes de minuterie. Vous pouvez programmer l'arrêt ou la mise en marche à une heure précise. Appuyez sur le bouton 'TIMER' et réglez l'heure avec les touches +/-

Pourquoi l'unité extérieure fait-elle du bruit ?

Un léger bourdonnement est normal (compresseur et ventilateur). Si le bruit est excessif, vérifiez que l'unité est bien fixée et qu'il n'y a pas d'obstacles. Un bruit de cliquetis peut indiquer un problème de pièce.

Comment utiliser le mode silencieux ?

Appuyez sur le bouton 'SILENT' ou 'QUIET' de la télécommande. Ce mode réduit le niveau sonore en limitant la vitesse du ventilateur. Idéal pour la nuit.

Quelle est la température de consigne minimale en mode froid ?

La température minimale en mode refroidissement est généralement de 16 °C, et maximale en mode chauffage de 30 °C. Consultez la notice pour les valeurs exactes.

Comment activer le blocage enfant ?

Maintenez enfoncés les boutons 'MODE' et 'TEMP DOWN' simultanément pendant 3 secondes. Un symbole de cadenas apparaît sur l'afficheur. Pour désactiver, répétez l'opération.

MODE D'EMPLOI CU-E21NKR PANASONIC

La configuration du produit doit être effectuée par un technicien agréé. Veuillez suivre toutes les Instructions de Sécurité fournies par les manuels de Panasonic.

1. Description du produit

Le périphérique IntesisHome est un module externe capable de connecter les unités Panasonic ECOi et PACi au réseau Wi-Fi de la maison, afin de disposer d'une connectivité globale et d'un contrôle distant des appareils, grâce à une interface usager intuitive.

Contenu du pack :

- Dispositif IntesisHome

- Antenne externe

- Câble fourni

- Senseur de température

• Guide de Prise en Main

- Guide d'Installation

- Bon de garantie

2. Fiche technique

La fiche technique complète du module peut être consultée sur www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

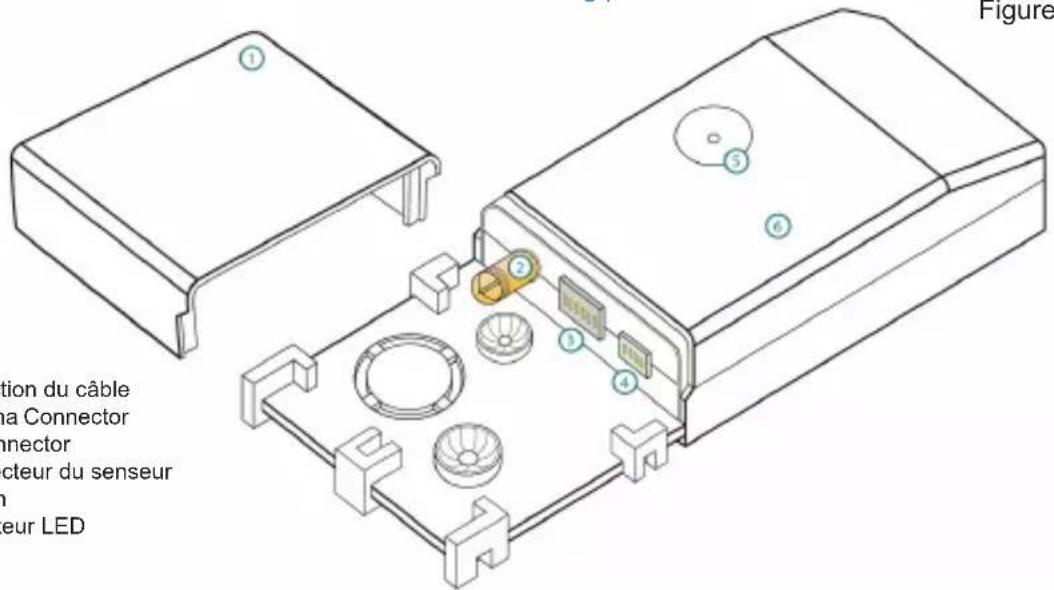

Figure 1

tion du câble na Connector anector acteur du senseur eur LED

Afin d'obtenir une description détaillée des possibilités d'installation, veuillez lire le document sur www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ et assistance

Pour toute question ou problème au sujet de ce produit ou de son installation, veuillez consulter notre centre d'assistance sur www.intesishome.com/support/faq.

Veuillez consulter le site www.intesishome.com/downloads pour prendre connaissance de la dernière mise à jour.

4. Aperçu de l'installation

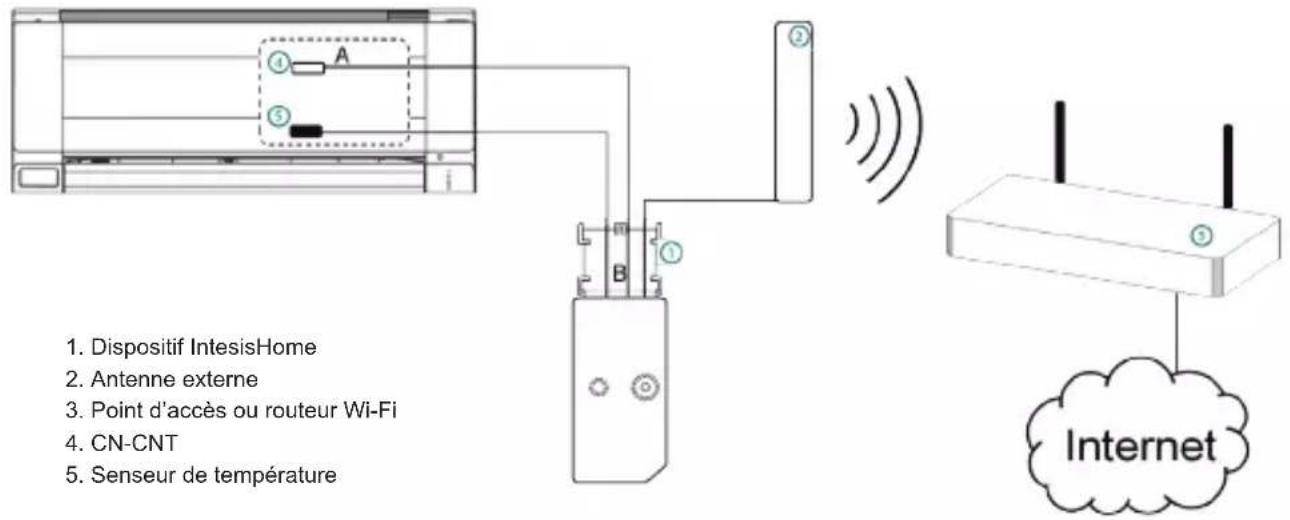

Figure 2

1. Dispositif IntesisHome 2. Antenne externe 3. Point d'accès ou routeur Wi-Fi 4. CN-CNT 5. Senseur de température

5. Connexions du dispositif

1. Débranchez le climatiseur (AC) de votre ligne d'alimentation.

2. Accédez au Tableau du Circuit Imprimé principal.*

3. Localisez le connecteur de la prise marqué CN-CNT*

4. Choisissez un endroit pour le dispositif IntesisHome. Voir section 6 pour plus d'information.

5. Connectez l'extrémité A (longue) du câble fourni au connecteur du climatiseur CN-CNT et l'extrémité B (courte) au connecteur AC du dispositif.

6. Connectez l'antenne externe au connecteur d'antenne. Assurez-vous de visser le connecteur d'antenne dans le sens des aiguilles d'une montre jusqu'à son arrêt.

7. (Si nécessaire) Installez le senseur de température. Voir section 8 pour plus d'information.

8. Placez l'antenne hors de l'AC, dans une position verticale de préférence et pointant directement vers le routeur Wi-Fi ou le point d'accès (AP). Voir section 7 pour plus d'information.

9. Fermez le climatiseur.

10. Branchez l'AC à la ligne d'alimentation. Si la connexion avec le climatiseur a réussi, le LED vert du dispositif IntesisHome commencera à clignoter, puis se stabilisera.

* Voir le manuel d'installation ou d'entretien de Panasonic pour une information en détails.

6. Emplacement du dispositif

Le dispositif IntesisHome peut s'installer à la fois à l'intérieur et à l'extérieur des unités AC.

Afin d'obtenir une description détaillée sur les possibilités d'installation, veuillez lire le document sur www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

Figure 3

À l'intérieur de l'unité AC À l'extérieur, de l'unité AC
1. Antenne externe
2. Dispositif IntesisHome

Dispositif installé à l'intérieur de l'unité AC ou dissimulé

Permet une installation plus soignée car l'utilisateur ne peut pas voir le dispositif lors de son fonctionnement habituel. Les points suivants doivent être pris en compte si le dispositif s'installe à l'intérieur de l'AC.

• L'utilisateur ne pourra pas avoir accès à l'indicateur LED, ni au bouton.

o Le LED est un indicateur sur l'état du dispositif, à la fois lors de la connexion et du fonctionnement habituel.
o Le bouton s'utilise afin de reconfigurer le dispositif, dans le cas où la configuration du point d'accès (AP) est modifiée. Le cas échéant, l'utilisateur aura besoin d'accéder à l'intérieur du climatiseur

- Si l'espace n'est pas suffisant pour une installation à l'intérieur de l'unité AC, les actions suivantes peuvent être réalisées:

o Si le manque d'espace est dû aux conduits d'eau, changez le côté de l'AC où ces derniers sont connectés afin de gagner de l'espace à l'intérieur de l'unité AC.
o Sinon, la surface de support peut être retirée (Figure 1).

Dispositif installé à l'extérieur de l'unité AC

Les points suivants doivent être pris en compte si le dispositif s'installe à l'extérieur de l'AC.

• Le dispositif doit être fixé à la fois au moyen de vis et d'un adhésif à double face.
• La protection du câble dispose de plusieurs options afin de diriger les câbles dans la direction souhaitée.

7. Emplacement de l'antenne

Placer l'antenne externe dans un endroit et une position adéquats améliorera la communication entre le dispositif IntesisHome et votre routeur Wi-Fi Router ou point d'accès (AP, en anglais).

Souvenez-vous de correctement visser le connecteur de l'antenne dans le sens des aiguilles d'une montre jusqu'à son arrêt.

Important: Ne placez pas le module près d'une surface métallique.

Important: Si possible, vérifiez la couverture WAFI dans le clos d'installation. Il est fortement recommandé de disposer d'un signal WAFI de bon niveau.

Fixez l'antenne externe de préférence aussi près que possible de la source du signal Wi-Fi (point d'accès ou routeur). Veuillez-vous assurer de placer l'antenne dans une position verticale, pointant directement vers votre routeur Wi-Fi ou point d'accès (AP, en anglais).

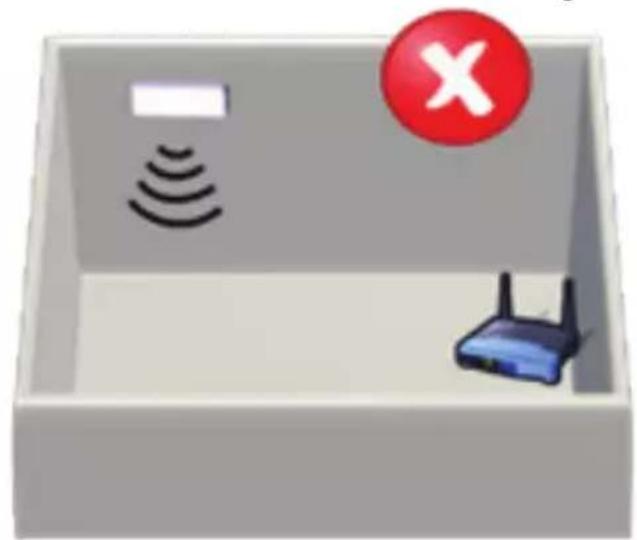

Figure 4

L'antenne est en position verticale et pointant directement vers le point d'accès Wi-Fi ou routeur.

L'antenne est en position horizontale et ne pointe pas directement vers le point d'accès Wi-Fi ou roulateur.

Si vous avez des problèmes de couverture suite à l'installation, veuillez visiter notre section d'assistance à la connectivité sur notre site, sur www.intesishome.com/support/faq

8. Emplacement du senseur de température

Le senseur de température fourni a seulement besoin d'être installé sur les unités MKE et NKE. Les modèles plus nouveaux ne requièrent pas de senseur de température externe.

Connectez le senseur de température au connecteur du senseur de température du dispositif (Figure 1) et fixez l'autre extrémité près du senseur d'air d'entrée du climatiseur.

Voir http://www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf pour plus d'information.
