CU-E21NKR - Luftkonditionering PANASONIC - Gratis bruksanvisning och manual

Märke	Panasonic
Modell	CU-E21NKR
Produkttyp	Väggmonterad delad inverter luftkonditionering
Kylkapacitet	6,0 kW (20 500 BTU/h)
Värmekapacitet	7,0 kW (23 900 BTU/h)
Elförsörjning	230 V ~ 50 Hz, enfas
Kylmedium	R32
Mått (utomhusenhet)	780 x 540 x 290 mm
Vikt (utomhusenhet)	43 kg
Energiklass (kylning)	A++
Energiklass (uppvärmning)	A+
Huvudfunktioner	Inverter, automatiskt läge, sömn, timer, avfuktning, ventilation, tyst läge
Filter	Tvättbart filter (rengöring varannan vecka)
Ljudnivå (utomhusenhet)	~ 48 dB(A)
Max rörlängd	15 m
Max höjdskillnad	10 m
Säkerhet	Frysskydd, automatisk omstart, barnlås
Reservdelar	Fjärrkontroll, filter, elektronik kort, fläkt, kompressor
Garanti	2 år (delar och arbete)

Vanliga frågor - CU-E21NKR PANASONIC

Hur installerar man luftkonditioneringen Panasonic CU-E21NKR?

Installationen måste utföras av en certifierad tekniker. Se till att följa minimiavstånden mellan inomhus- och utomhusenheterna och att fästa utomhusenheten stadigt på en plan yta.

Hur rengör man filtren?

Öppna frontpanelen på inomhusenheten, ta bort filtren och tvätta dem i ljummet tvålvatten. Skölj och torka dem helt innan du sätter tillbaka dem. Rengör varannan vecka vid intensiv användning.

Vad gör jag om apparaten visar en felkod?

Se avsnittet om felkoder i bruksanvisningen. Vanliga koder inkluderar E1 (temperatursensorproblem) eller F1 (kommunikationsfel). Starta om apparaten efter att ha kopplat bort strömmen i 5 minuter.

Kan man styra luftkonditioneringen på distans?

Ja, med IntesisHome-modulen (säljs separat) kan du ansluta enheten till ditt Wi-Fi-nätverk och styra den via mobilappen. Följ installationsguiden som medföljer modulen.

Vilken typ av kylmedium används?

Panasonic CU-E21NKR använder kylmediet R32, som är mer miljövänligt än äldre kylmedier. Det ger bättre energieffektivitet.

Hur ställer man in timern?

Använd fjärrkontrollen för att komma åt timerlägena. Du kan programmera stopp eller start vid en specifik tid. Tryck på 'TIMER'-knappen och ställ in tiden med +/- knapparna.

Varför låter utomhusenheten?

Ett lätt surrande är normalt (kompressor och fläkt). Om ljudet är överdrivet, kontrollera att enheten är ordentligt fastsatt och att det inte finns hinder. Ett tickande ljud kan indikera ett problem med en del.

Hur använder man tyst läge?

Tryck på 'SILENT' eller 'QUIET'-knappen på fjärrkontrollen. Detta läge minskar ljudnivån genom att begränsa fläkthastigheten. Idealisk för natten.

Vilken är den lägsta inställda temperaturen i kylläge?

Minsta temperaturen i kylläge är vanligtvis 16 °C, och högsta i värmeläge är 30 °C. Se bruksanvisningen för exakta värden.

Hur aktiverar man barnlåset?

Håll ned knapparna 'MODE' och 'TEMP DOWN' samtidigt i 3 sekunder. En hänglåssymbol visas på displayen. För att avaktivera, upprepa proceduren.

BRUKSANVISNING CU-E21NKR PANASONIC

Installationsprocessen får utföras endast av en behörig installatör. Följ alla säkerhetsanvisninger i handböckampa från Panasonic.

1. Produktbeskrivning

IntesisHome-enheten är en extern modul som har kapacitet att ansluta Panasonic ECOi PACi i Wi-Fi- nätverket och möjliggör globala anslutnings- och fjärrstyrningstillämpningar som du styr med hjälp av ett användarvänligt gränssnitt.

Förpackningens innehåll:

- IntesisHome-enhet

- Extern Antenn

• Medföljande kabel

- Temperatursensor

- Snabbstartguide

- Installationsguide

- Garantidok

2. Tekniska data

En fullständig och teknisk beskrivning av enheten finns tillgänglig i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

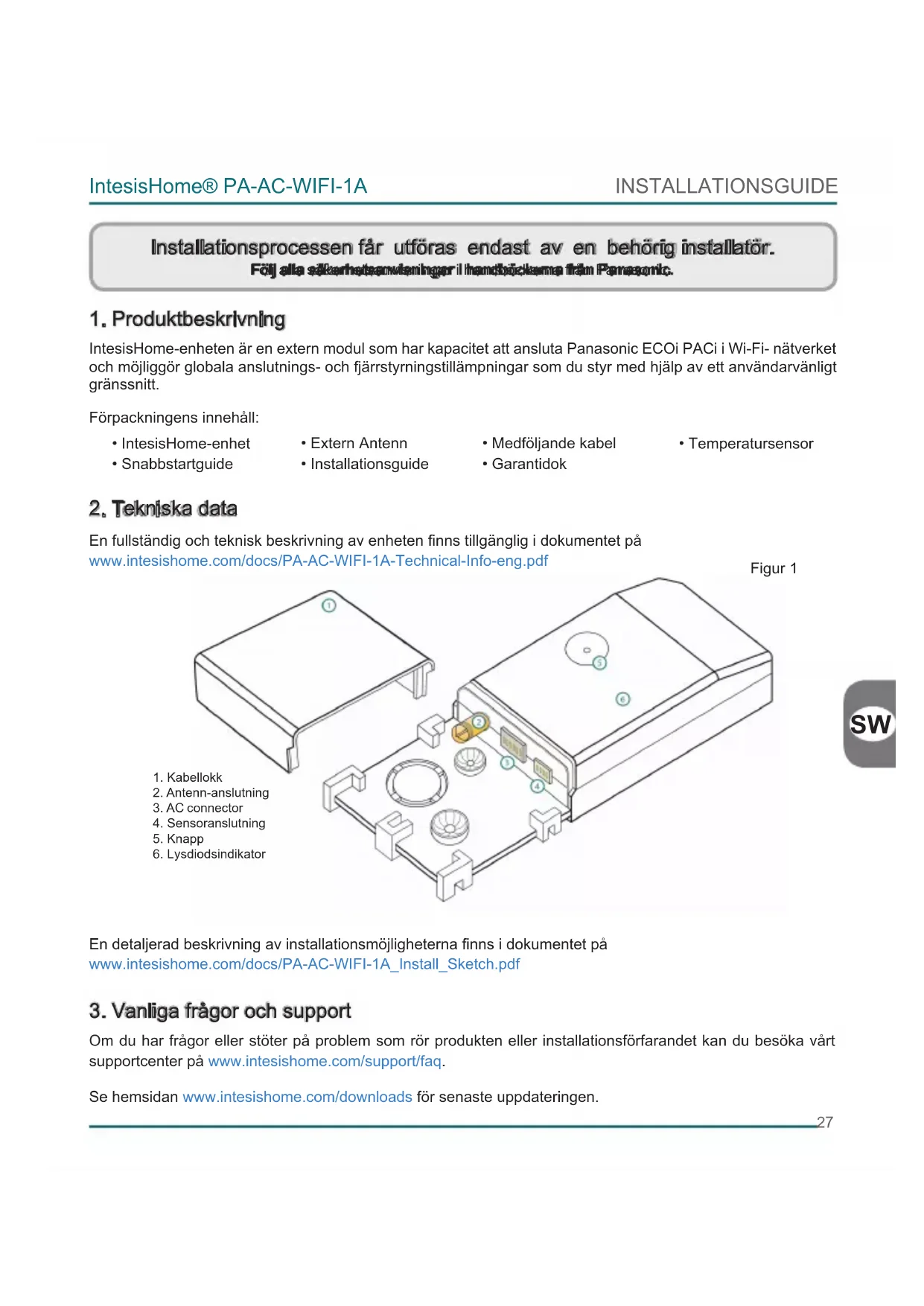

Figur 1

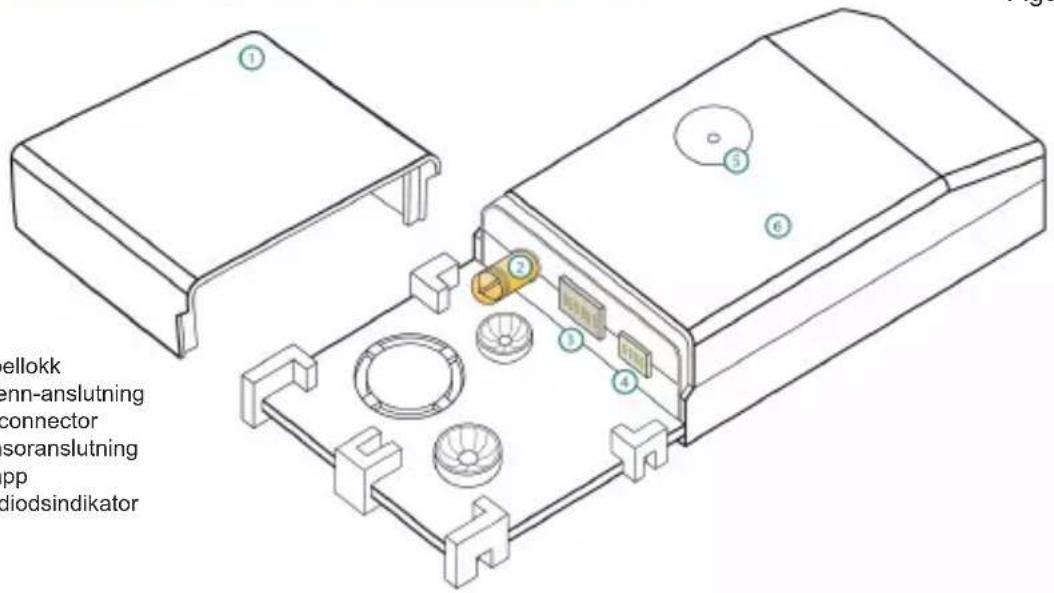

ellokk enn-anslutning connector soranslutning pp diodsindikator

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Vanliga frågor och support

Om du har frågor eller stöter på problem som rör produkten eller installationsförfarandet kan du besöka vårt supportcenter på www.intesishome.com/support/faq.

Se hemsidan www.intesishome.com/downloads för senaste uppdateringen.

4. Installationsöversikt

Figur 2

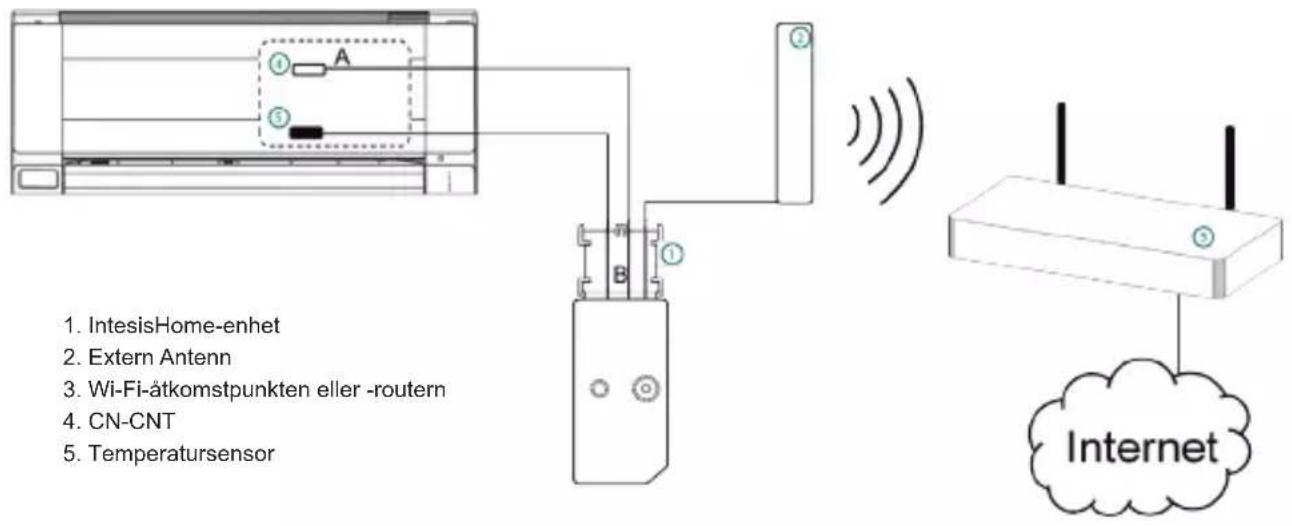

1. IntesisHome-enhet 2. Extern Antenn 3. Wi-Fi-åtkomstpunkten eller -routern 4. CN-CNT 5. Temperatursensor

5. Enhetens anslutningar

1. Koppla bort luftkonditioneringsenheten (AC) från strömförsörjningsledningen.

2. Skapa åtkomst till huvudkretskortet.*

3. Leta upp uttagsanslutningen märkt CN-CNT.*

4. Välj en plats för IntesisHome-enheten. Se avsnitt 6 för mer information.

5. Anslut A-änden (den långa änden) av den medföljande kabeln till luftkonditioneringens anslutning märkt CN-CNT och B-änden (den korta änden) till enhetens anslutning för luftkonditionering.

6. Koppla in den externa antennen i antennanslutningen. Se till att skruva in antennanslutningen medurs tills det tar stopp.

7. Installera temperatursensorn (vid behov). Se avsnitt 8 för mer information.

8. Antennen ska placeras utanför luftkonditioneringsenheten, helst lodrätt och så att den pekar direkt mot Wi-Fi-routern eller -åtkomstpunkten (AP). Se avsnitt 7 för mer information.

9. Stäng luftkonditioneringsenheten.

10. Anslut luftkonditioneringsenheten till strömförsörjningsledningen. Om anslutningen till luftkonditioneringsenheten lyckades börjar IntesisHome-enhetens lysdiod att blinka grön och ändras sedan till att lysa stadigt grön.

* Se installations- eller servicehandboken från Panasonic för mer detaljerad information.

IntesisHome-enheten kan installeras både inuti och utanför luftkonditioneringsenheterna.

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

Figur 3

Det här ger en snyggare installation eftersom användaren inte ser enheten under normal drift. Om enheten installeras inuti luftkonditioneringsenheten måste följande punkter beaktas.

- Indikationslysdioden och knappen kommer inte att vara åtkomliga för användaren.

o Lysdioden är en indikation för enhetens status både under anslutning och normalt beteende.
o Knappen används för att omkonfigurera enheten om åtkomstpunktens (AP) konfiguration ändras. Om detta sker måste användaren skapa åtkomst till insidan av luftkonditioneringsenheten.

- Om det inte finns tillräckligt mycket utrymme för installation inuti luftkonditioneringsenheten kan följande åtgärder vidtas:

o Om det beror på vattenledningar byter du sida i luftkonditioneringsenheten där de är anslutna, så får du mer utrymme inuti luftkonditioneringsenheten.
o Ett annat alternativ är att avlägsna stödytan (figur 1).

Enhet Installerad utanför luftkonditioneringsenheten

Om enheten installeras utanför luftkonditioneringsenheten måste följande punkter beaktas.

• Enheten kan sättas fast med skruvar eller dubbelsidig tejp.
• Kabellocket erbjuder flera alternativ för att dra kablarna i önskad riktning.

7. Antennens placering

Genom att placera den externa antennen på lämplig plats och i lämplig position kan du förbättra kommunikationen mellan IntesisHome-enheten och din Wi-Fi-router eller -åtkomstpunkt (AP).

Kom ihåg att skruva in antennanslutningen medurs på rätt sätt tills det tar stopp.

Viktigt: Undvik att placera antennen intill metallytor.

Vikligt: Försök om mögligtattkontrollbaraWi-Fi-Häbekningenppäriinstallationsplatsen. En god Wi-Fi-nivå rekommenderes starkt.

Den externa antennen ska helst fästas så nära Wi-Fi-signalkällan (åtkomstpunkt eller router) som möjligt. Se till att placera antennen vertikalt och så att den pekar direkt mot din Wi-Fi-router eller -åtkomstpunkt (AP).

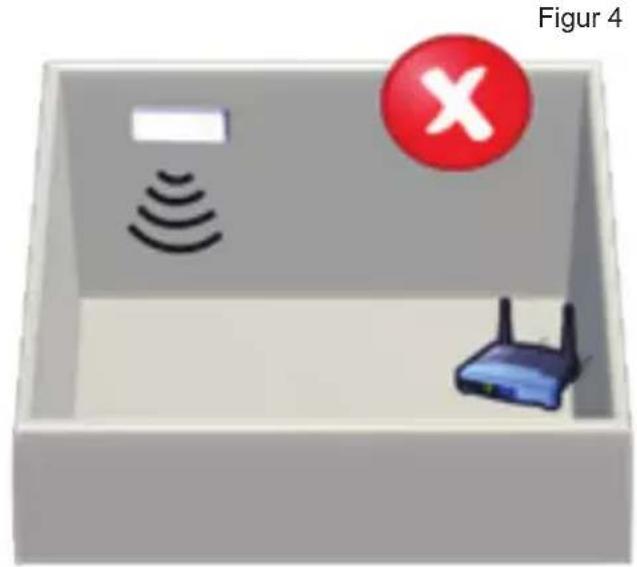

Antennen i vertikalt läge, och så att den pekar mot WI-Fl-åtkomstpunkten eller -routem

Vid problem med täckningen efter installationen, besök avdelningen för anslutningssupport på vår webbplats med adressen www.intesishome.com/support/faq.

8. Temperatursensorns placering

Den medföljande temperatursensorn behöver bara installeras i MKE- och NKE-enheter. Nyare modeller kräver ingen extern temperatursensor.

Anslut temperatursensorn till enhetens anslutning för temperatursensor (figur 1) och sätt fast den andra änden bredvid sensorn för luftkonditioneringsenhetens luftintag.

Se www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf för mer information

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf
