CU-E21NKR - Airconditioner PANASONIC - Gratis gebruiksaanwijzing en handleiding

Merk	Panasonic
Model	CU-E21NKR
Producttype	Inverter split-muur airco
Koelcapaciteit	6,0 kW (20.500 BTU/h)
Verwarmingscapaciteit	7,0 kW (23.900 BTU/h)
Voeding	230 V ~ 50 Hz, eenfasig
Koelmiddel	R32
Afmetingen (buitenunit)	780 x 540 x 290 mm
Gewicht (buitenunit)	43 kg
Energielabel (koelen)	A++
Energielabel (verwarmen)	A+
Belangrijkste functies	Inverter, automatische modus, slaap, timer, ontvochtiging, ventilatie, stille modus
Filter	Wasbaar filter (reiniging elke 2 weken)
Geluidsniveau (buitenunit)	~ 48 dB(A)
Maximale leidinglengte	15 m
Maximaal hoogteverschil	10 m
Veiligheid	Vorstbeveiliging, automatische herstart, kinderslot
Reserveonderdelen	Afstandsbediening, filters, elektronische printplaat, ventilator, compressor
Garantie	2 jaar (onderdelen en arbeid)

Veelgestelde vragen - CU-E21NKR PANASONIC

Hoe installeer ik de airconditioner Panasonic CU-E21NKR?

De installatie moet worden uitgevoerd door een erkende technicus. Zorg voor de minimale afstanden tussen binnen- en buitenunit en bevestig de buitenunit stevig op een vlakke ondergrond.

Hoe maak ik de filters schoon?

Open het voorpaneel van de binnenunit, verwijder de filters en was ze met lauw zeepwater. Spoel ze af en droog ze volledig voordat u ze terugplaatst. Reinig elke 2 weken bij intensief gebruik.

Wat moet ik doen als het apparaat een foutcode weergeeft?

Raadpleeg het gedeelte met foutcodes in de handleiding. Veelvoorkomende codes zijn E1 (probleem met temperatuursensor) of F1 (communicatiefout). Start het apparaat opnieuw op na 5 minuten stroomloos te zijn geweest.

Kan ik de airconditioner op afstand bedienen?

Ja, met de IntesisHome-module (apart verkrijgbaar) kunt u de unit met uw wifi-netwerk verbinden en via de mobiele app bedienen. Volg de installatiehandleiding die bij de module wordt geleverd.

Welk type koelmiddel wordt gebruikt?

De Panasonic CU-E21NKR gebruikt het koelmiddel R32, dat milieuvriendelijker is dan oudere koelmiddelen. Het biedt een beter energieverbruik.

Hoe stel ik de timer in?

Gebruik de afstandsbediening om naar de timermodi te gaan. U kunt de uitschakeling of inschakeling op een specifiek tijdstip programmeren. Druk op de knop 'TIMER' en stel de tijd in met de +/- toetsen.

Waarom maakt de buitenunit lawaai?

Een zacht zoemen is normaal (compressor en ventilator). Als het lawaai overmatig is, controleer dan of de unit stevig is bevestigd en er geen obstakels zijn. Een ratelend geluid kan duiden op een probleem met een onderdeel.

Hoe gebruik ik de stille modus?

Druk op de knop 'SILENT' of 'QUIET' op de afstandsbediening. Deze modus vermindert het geluidsniveau door de ventilatorsnelheid te beperken. Ideaal voor 's nachts.

Wat is de minimale ingestelde temperatuur in de koelmodus?

De minimale temperatuur in de koelmodus is meestal 16 °C en de maximale in de verwarmingsmodus 30 °C. Raadpleeg de handleiding voor exacte waarden.

Hoe activeer ik het kinderslot?

Houd de knoppen 'MODE' en 'TEMP DOWN' tegelijkertijd 3 seconden ingedrukt. Er verschijnt een hangslotpictogram op het display. Herhaal de handeling om te deactiveren.

GEBRUIKSAANWIJZING CU-E21NKR PANASONIC

De installatie dient alleen te geschieden door een bevoegd installateur. Volg alstublieft alle veiligheidsinstructies op die in de Panasonic handleidingen zijn opgenomen.

1. Productomschrijving

Het IntesisHome apparaat is een externe module die het mogelijk maakt om Panasonic ECOi PACi aan te sluiten op uw draadloos netwerk teneinde te voorzien in globale connectiviteit en bediening op afstand via een gebruiksvriendelijke interface.

Inhoud van de verpakking:

- IntesisHome apparaat

- Externe antenne

- Geleverde kabel

• Temperatuursensor

- Startgids

- Installatiegids

- Garantiekaart

Voor een compleet schema en de technische beschrijving van het apparaat, raadpleeg het document op www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

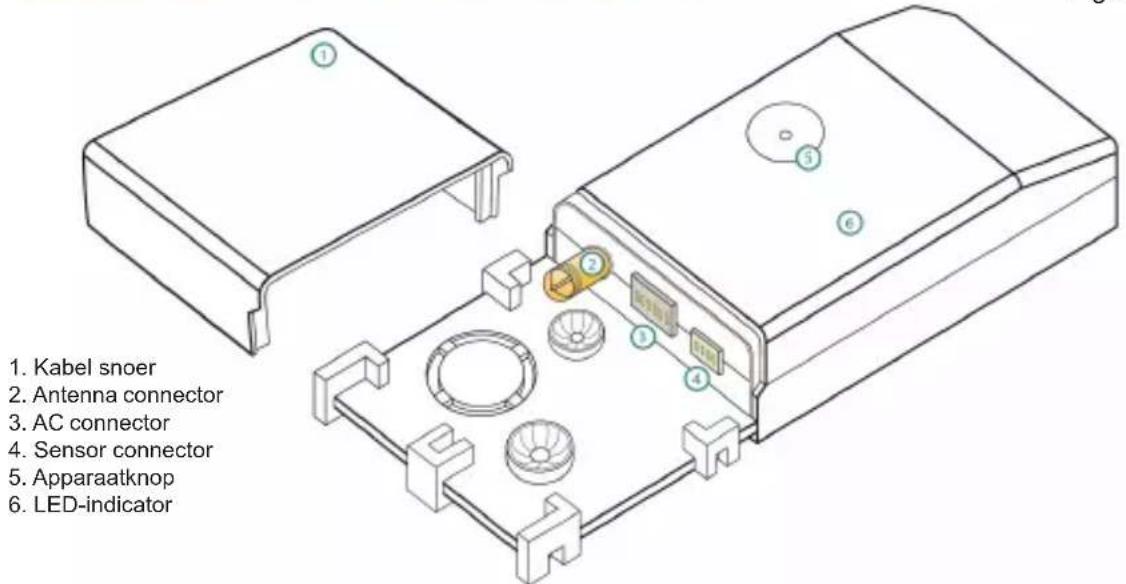

Figuur 1

1. Kabel snoer 2. Antenna connector 3. AC connector 4. Sensor connector 5. Apparaatknop 6. LED-indicator

Voor een uitgebreide beschrijving van de installatiemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Veelgestelde vragen (FAQ) en servicecentrum

Voor alle vragen of problemen die gerelateerd zijn aan het product of de installatieprocedure, surf naar onze helpdesk: www.intesishome.com/support/faq.

Raadpleeg de website www.intesishome.com/downloads voor de meest recente update.

4. Installatieoverzicht

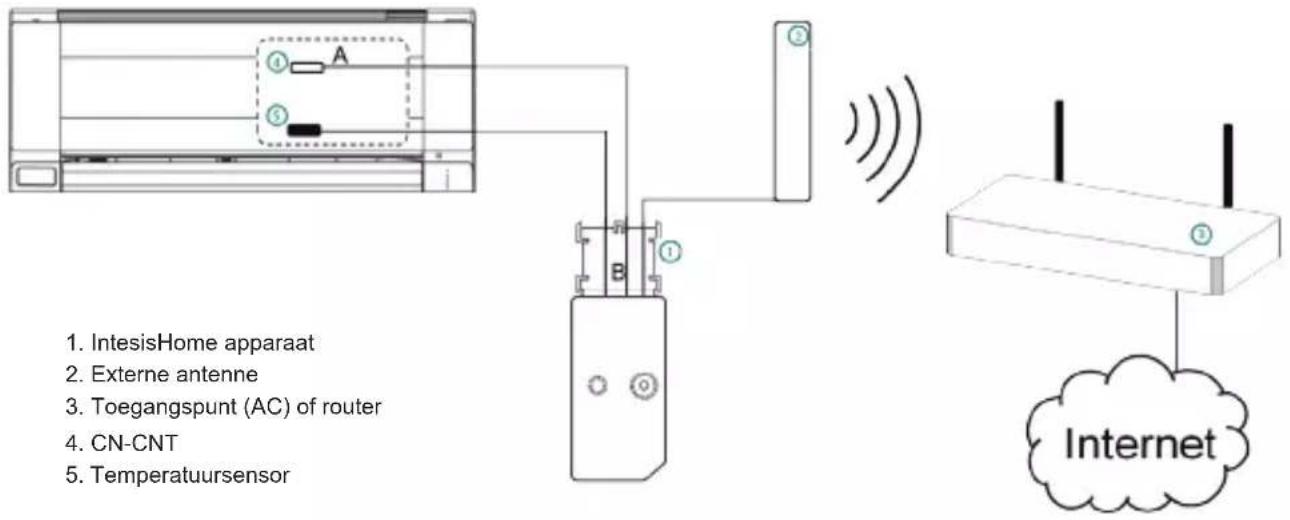

Figuur 2

1. IntesisHome apparaat 2. Externe antenne 3. Toegangspunt (AC) of router 4. CN-CNT 5. Temperatuursensor

5. Verbindingen van het apparaat

1. Ontkoppel de airco-unit van het elektriciteitsnet.

2. Toegang tot de hoofd-printplaat.*

3. Localiseer de socket connector die gemerkt is als CN-CNT.*

4. Zoek een plek voor het IntesisHome apparaat. Raadpleeg sectie 6 voor verdere informatie.

5. Verbind het A-uiteinde (het lange uiteinde) van de meegeleverde kabel met de airco CN-CNT- connector en het B-uiteinde (het korte uiteinde) met de airco-connector van het apparaat.

6. Verbind de externe antenne met de antenne-connector. Vergewis u ervan dat u de antenne-connector naar rechts vastschroeft tot deze niet verder kan.

7. (Indien vereist) Installeer de temperatuursensor. Raadpleeg sectie 8 voor verdere informatie.

8. Plaats de antenne buiten de airco, het liefst in verticale positie en rechtstreeks gericht op de draadloze router of toegangspunt. Raadpleeg sectie 7 voor verdere informatie.

9. Sluit de airco-unit.

10. Sluit de airco op het elektriciteitsnet aan. Als de airconditioning goed aangesloten is, zal het Ledlampje van het IntesisHome apparaat groen knipperen en daarna groen branden.

* Raadpleeg de Panasonic installatie- en onderhoudsgids voor gedetailleerde informatie.

6. Plaatsing van het apparaat

Het IntesisHome apparaat kan zowel binnen als buiten de airco-units worden geïnstalleerd.

Voor een uitgebreide beschrijving van de installatiemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Figuur 3

Figuur 3

Binnenzijde van de airco-unit Buitenzijde van de airco-unit 1. Externe antenne
2. IntesisHome apparaat

Geïnstalleerde apparaat binnen de alrco-unit of verborgen

De installatie oogt netter als de gebruiker het apparaat niet ziet tijdens de normale werking ervan. Er dient rekening gehouden te worden met de volgende punten als het apparaat binnen de airco-unit wordt geïnstalleerd.

- De LED-indicator en de knop zijn niet toegankelijk voor de gebruiker.

o Het LED-lampje is een indicator van de status van het apparaat zowel tijdens de verbinding als bij een normale werking ervan
o De knop wordt gebruikt om het apparaat te herconfigureren als de configuratie van het toegangspunt gewijzigd is. Als dit gebeurt zal de gebruiker de binnenzijde van de airconditioning moeten bereiken.

- Indien er niet genoeg ruimte is voor de installatie binnen de airco-unit, kunnen de volgende handelingen worden verricht:

o Indien dit te wijten is aan de waterleidingen, wijzig dan de aircozijde waar deze aangesloten zijn om meer ruimte binnen de airco-unit te creëren.
o Anderzijds kan de steunplaat worden verwijderd (figuur 1).

Geïnstalleerde apparaat buiten de airco-unit

Er dient rekening te worden gehouden met de volgende punten als het apparaat buiten de airco-unit wordt geïnstalleerd.

• Het apparaat kan zowel zowel met schroeven als met dubbelzijdige tape worden bevestigd.
• Het kabel snoer heeft verschillende opties om de kabels in de gewenste richting te leiden.

7. Antenne Plaatsing

Het plaatsen van de externe antenne op een goede plaats en positie zal de communicatie tussen het IntesisHome apparaat en uw draadloze router of toegangspunt (AP) verbeteren.

Draai de antenne-connector op de juiste wijze naar rechts tot deze niet verder kan.

Let op: Plaats het apparaat niet bij metalen oppervlakten.

Let op: Controleer zoveel mogelijk hetbevaalikvanholtedraadloze nebreerk op de plek van die installatie. Een goede draadloze verbinding wordt sterk aanbevolem.

Plaats de externe antenne bij voorkeur zo dicht mogelijk bij de bron van het draadloos signal (toegangspunt of router). Vergewis u ervan dat u de antenne in een verticale positie plaatst en direct gericht op uw draadloze router of toegangspunt (AP).

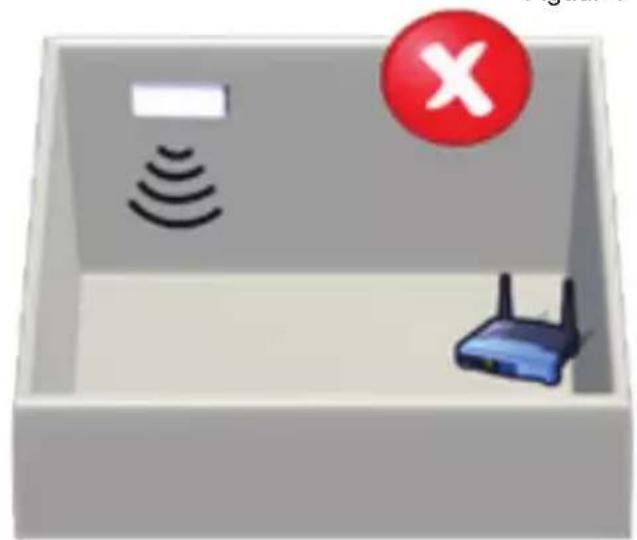

Figuur 4

Antenne in verticale positie en gericht op het draedloze toeganspunt (AC) of router.

Antenne in horizontale positie en niet gericht op het draedloze tosgangspunt (AC) of router.

Mocht u na de installatie bereikproblemen hebben, ga naar de afdeling connectivity-support van onze site op www.intesishome.com/support/faq.

8. Positie van de temperatuursensor

De geleverde temperatuursensor hoeft slechts geïnstalleerd te worden in MKE- and NKE-units. Nieuwere modellen hoeven niet te worden voorzien van een externe temperatuursensor.

Verbind de temperatuursensor met de temperatuursensor connector van het apparaat (figuur 1) en bevestig het andere uiteinde naast de luchtinlaatsensor van de airconditioning.

Zie www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf voor verdere informatie
