CU-E21NKR - Acondicionador de aire PANASONIC - Manual de uso y guía de instrucciones gratis

Marca	Panasonic
Modelo	CU-E21NKR
Tipo de producto	Aire acondicionado split mural inverter
Capacidad de refrigeración	6,0 kW (20 500 BTU/h)
Capacidad de calefacción	7,0 kW (23 900 BTU/h)
Alimentación eléctrica	230 V ~ 50 Hz, monofásico
Refrigerante	R32
Dimensiones (unidad exterior)	780 x 540 x 290 mm
Peso (unidad exterior)	43 kg
Clase energética (refrigeración)	A++
Clase energética (calefacción)	A+
Funciones principales	Inverter, modo automático, sueño, temporizador, deshumidificación, ventilación, modo silencioso
Filtro	Filtro lavable (limpieza cada 2 semanas)
Nivel sonoro (unidad exterior)	~ 48 dB(A)
Longitud máxima de tubería	15 m
Desnivel máximo	10 m
Seguridad	Protección antihielo, reinicio automático, bloqueo infantil
Piezas de repuesto	Mando a distancia, filtros, placa electrónica, ventilador, compresor
Garantía	2 años (piezas y mano de obra)

Preguntas frecuentes - CU-E21NKR PANASONIC

¿Cómo instalar el aire acondicionado Panasonic CU-E21NKR?

La instalación debe ser realizada por un técnico autorizado. Asegúrese de respetar las distancias mínimas entre las unidades interior y exterior, y fije firmemente la unidad exterior sobre una superficie plana.

¿Cómo limpiar los filtros?

Abra el panel frontal de la unidad interior, retire los filtros y lávelos con agua tibia jabonosa. Enjuague y seque completamente antes de volver a colocarlos. Limpie cada 2 semanas en uso intensivo.

¿Qué hacer si el aparato muestra un código de error?

Consulte la sección de códigos de error en el manual. Los códigos comunes incluyen E1 (problema del sensor de temperatura) o F1 (fallo de comunicación). Reinicie el aparato después de desconectar la alimentación durante 5 minutos.

¿Se puede controlar el aire acondicionado a distancia?

Sí, con el módulo IntesisHome (vendido por separado), puede conectar la unidad a su red Wi-Fi y controlarla a través de la aplicación móvil. Siga la guía de instalación proporcionada con el módulo.

¿Cuál es el tipo de refrigerante utilizado?

El Panasonic CU-E21NKR utiliza el refrigerante R32, más respetuoso con el medio ambiente que los refrigerantes antiguos. Ofrece una mejor eficiencia energética.

¿Cómo ajustar el temporizador?

Utilice el mando a distancia para acceder a los modos de temporizador. Puede programar la parada o el encendido a una hora determinada. Presione el botón 'TIMER' y ajuste la hora con las teclas +/-

¿Por qué la unidad exterior hace ruido?

Un zumbido leve es normal (compresor y ventilador). Si el ruido es excesivo, verifique que la unidad esté bien fijada y que no haya obstáculos. Un ruido de chasquido puede indicar un problema de pieza.

¿Cómo usar el modo silencioso?

Presione el botón 'SILENT' o 'QUIET' del mando a distancia. Este modo reduce el nivel sonoro limitando la velocidad del ventilador. Ideal para la noche.

¿Cuál es la temperatura de consigna mínima en modo frío?

La temperatura mínima en modo refrigeración es generalmente de 16 °C, y la máxima en modo calefacción de 30 °C. Consulte el manual para los valores exactos.

¿Cómo activar el bloqueo infantil?

Mantenga presionados los botones 'MODE' y 'TEMP DOWN' simultáneamente durante 3 segundos. Aparece un símbolo de candado en la pantalla. Para desactivar, repita la operación.

MANUAL DE USUARIO CU-E21NKR PANASONIC

- Guía de Inicio Rápido

- Guía de Instalación

- Garantía

El proceso de instalación sólo deberá realizarse por instaladores autorizados. Por favor, algo les Instrucciones de Seguridad proporcionadas en los manuales de Panasonic.

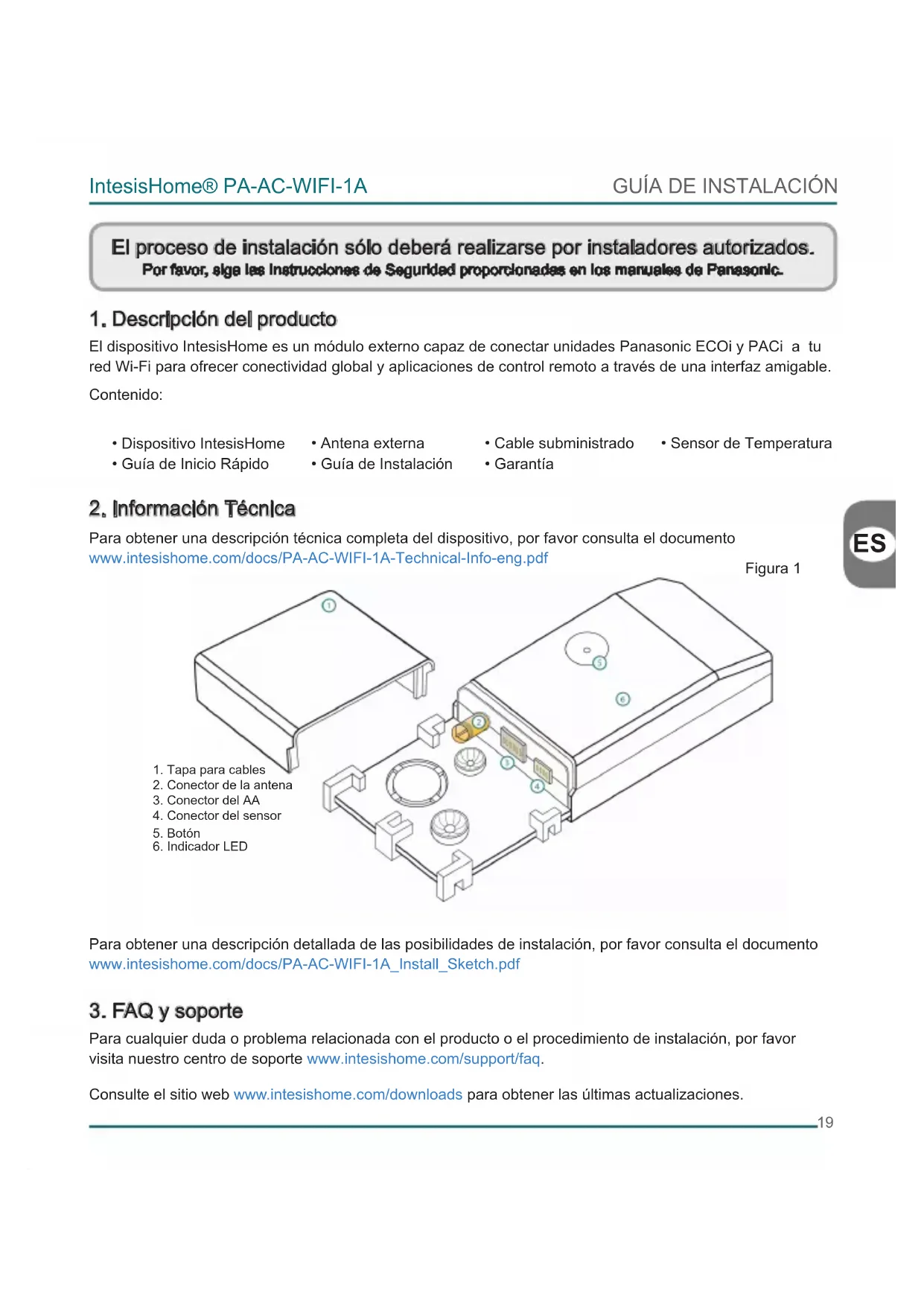

1. Descripción del producto

El dispositivo IntesisHome es un módulo externo capaz de conectar unidades Panasonic ECOi y PACi a tu red Wi-Fi para ofrecer conectividad global y aplicaciones de control remoto a través de una interfaz amigable. Contenido:

• Dispositivo IntesisHome

- Antena externa

- Cable subministrado

- Sensor de Temperatura

- Guía de Inicio Rápido

- Guía de Instalación

- Garantía

2. Información Técnica

Para obtener una descripción técnica completa del dispositivo, por favor consulta el documento www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

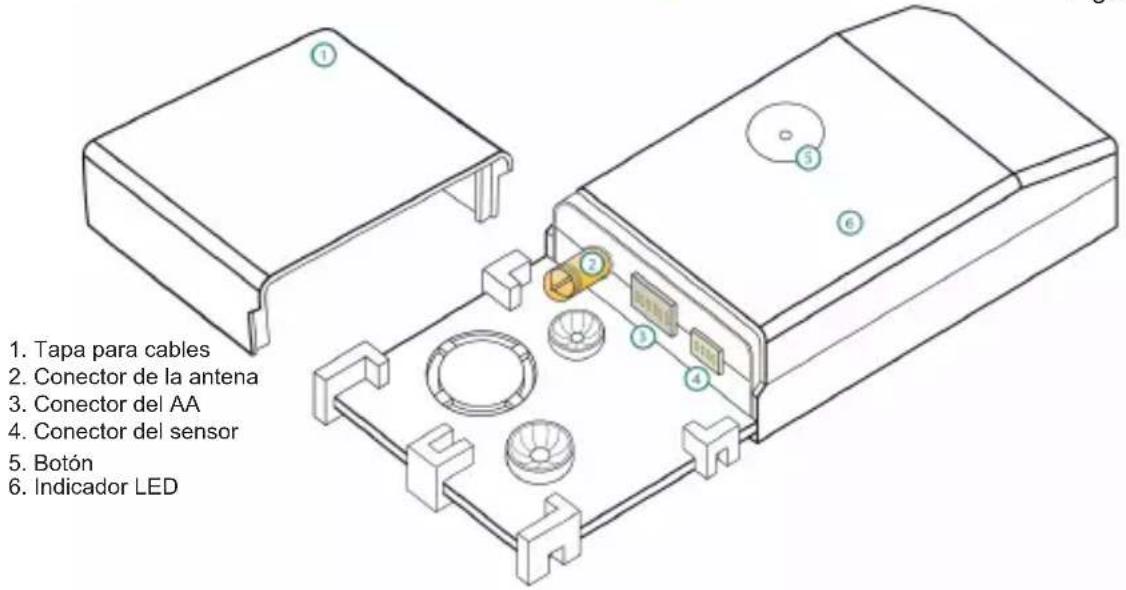

Figura 1

1. Tapa para cables 2. Conector de la antena 3. Conector del AA 4. Conector del sensor 5. Botón 6. Indicador LED

Para obtener una descripción detallada de las posibilidades de instalación, por favor consulta el documento www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ y soporte

Para cualquier duda o problema relacionada con el producto o el procedimiento de instalación, por favor visita nuestro centro de soporte www.intesishome.com/support/faq.

Consulte el sitio web www.intesishome.com/downloads para obtener las últimas actualizaciones.

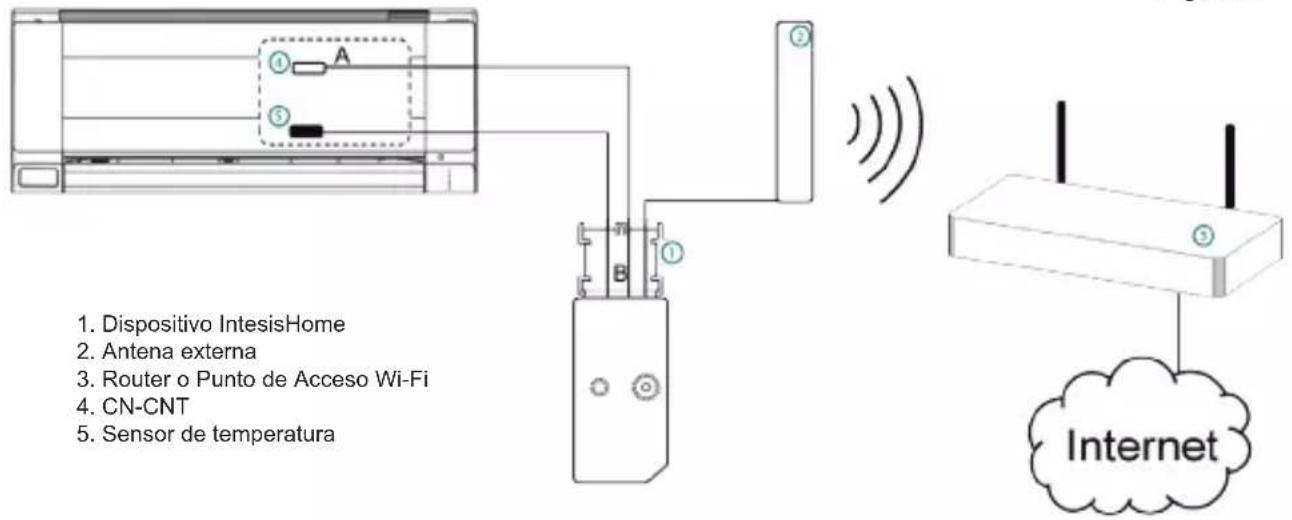

4. Resumen de la instalación

Figura 2

1. Dispositivo IntesisHome 2. Antena externa 3. Router o Punto de Acceso Wi-Fi 4. CN-CNT 5. Sensor de temperatura

5. Conexión del dispositivo

1. Desconecte el sistema de Aire Acondicionad (AC) de la alimentación.

2. Acceda a la Placa Electrónica Principal.*

3. Localice el conector marcado como CN-CNT.*

4. Seleccione una localización para el dispositivo IntesisHome. Vea la sección 6 para más información.

5. Conecte el extremo A (el extreme largo) del cable subministrado al conector CN-CNT de la unidad de Aire Acondicionado y el extremo B (el extreme corto) en el conector AC de nuestro dispositivo.

6. Conecte la antena externa en el conector de antena. Asegúrese de roscar el conector en el sentido de las agujas del reloj hasta que haga tope.

7. (Si es necesario) Instale el Sensor de Temperatura. Vea la sección 8 para más información.

8. Sitúe la antena fuera del AC, preferiblemente en posición vertical y apuntando directamente hacia el Punto de Acceso (PA) o Router Wi-Fi. Vea la sección 7 para más información.

9. Cierre la unidad de Aire Acondicionado.

10. Conecte el AC a la alimentación. Si la conexión con el Aire Acondicionado has sido exitosa, el LED del dispositivo IntesisHome empezará a parpadear en verde y posteriormente cambiará a verde fijo.

* Consulte el manual de instalación o manual de servicio de Panasonic para más información.

6. Ubicación del dispositivo

El dispositivo IntesisHome puede ser instalado tanto en el interior como en el exterior de las unidades de AA

Para tener más información acerca de las diferentes posibilidades de instalación, por favor visite nuestras recomendaciones en www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

Dentro de la unidad de AA Fuera de la unidad de AA

1. Antena externa
2. Dispositivo IntesisHome

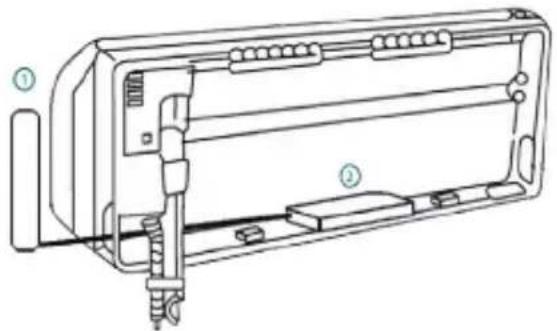

Dispositivo Instalado dentro de la unidad de AA o escondido

Permite una instalación más discreta, pues el usuario no ve el dispositivo una vez instalado. Los siguientes puntos deben tenerse en cuenta si se instala el dispositivo dentro del AA.

- El LED de estado y el botón no van estar accesibles para el usuario.

o El LED de estado es un indicador del estado del dispositivo tanto en la fase de configuración como en la fase de funcionamiento normal del dispositivo.
o El botón se usa para la reconfiguración del dispositivo en caso de cambio de configuración del Punto de Acceso (AP). Si esto ocurre, el usuario deberá acceder al interior del Aire Acondicionado.

- Si no hay suficiente espacio para la instalación en el interior del AA, las siguientes acciones pueden lleve a cabo:

o Si la falta de espacio se debe a los conductos de agua, cambie la ubicación de dichos conductos al otro lado de la unidad interior para ganar espacio dentro del AA.
o Si no pudiera, se puede quitar la superficie de soporte (Figura 1)

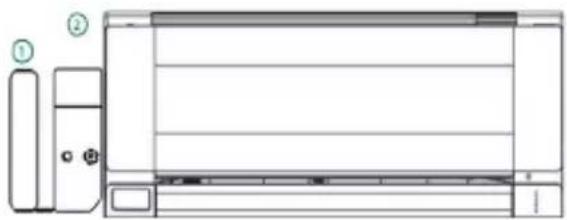

Dispositivo Instalado fuera de la unidad de AA

Los siguientes puntos deben tenerse en cuenta si se instala el dispositivo fuera del AA.

• El dispositivo se puede fijar usando tanto tornillos como cinta adhesiva de doble cara.
• La tapa del cable permite diferentes opciones a la hora de ubicar la salida de los cables.

7. Ubicación de la antena

Situar la antena externa en una localización adecuada y en una posición correcta mejorará la comunicación entre el dispositivo IntesisHome y su Router o Punto de Acceso (PA) Wi-Fi.

Recuerde enroscar el conector en el sentido de las agujas del reloj hasta que haga tope.

Importante: Evite colocar el dispositivo cerca del superficies metálicas

Importante: Cuando sea posible, compruebe el nivel de señal WHFI en la utilización de i instalación. Se reconvenida necesidadesmente un nivel de señal BUENO.

Fije la antena preferiblemente tan cerca como sea posible del origen de señal Wi-Fi (Punto de Acceso o Router). Por favor, asegúrese de situar la antena en una posición vertical apuntando directamente al origen de la señal (Punto de Acceso o Router).

Figura 4

Antena en posición vertical y apuntando al Router o Punto de Acceso Wi-Fi

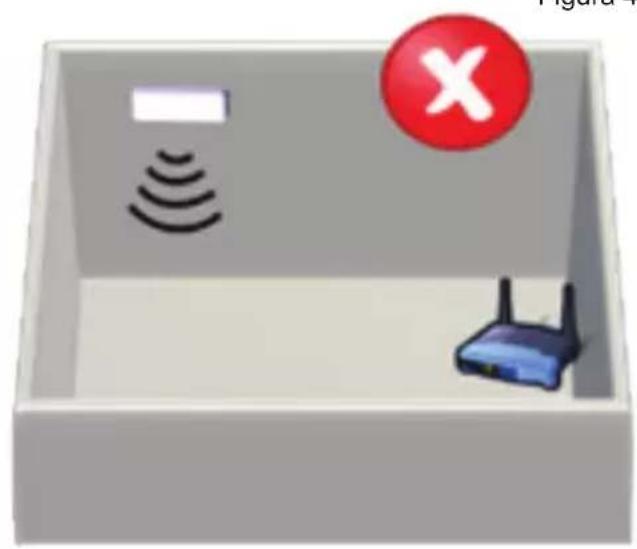

Antena en poelación horizontal y sin apuntar al Router o Punto de Acceso WI-FI

Si usted tiene problemas de cobertura después o durante de la instalación, por favor visite la sección de conectividad de nuestra web en www.intesishome.com/support/faq.

8. Ubicación del Sensor de Temperatura

El sensor de temperatura subministrado solo debe instalarse en unidades MKE y NKE. Los modelos posteriores a estas series no requieren de sensor de temperatura externo.

Conecte el sensor de temperatura al conector Sensor de Temperatura (Figura 1) y el otro extremo en el sensor de aire de entrada del Aire Acondicionado.

Ver www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf para más información.
