Тип продукта	Сплит-система кондиционера
Бренд	Panasonic
Модель	CU-E18NKR (наружный блок)
Холодопроизводительность	5,0 кВт (18 000 БТЕ/ч)
Теплопроизводительность	5,6 кВт
Энергетический класс	A++
Хладагент	R32
Размеры (Ш x В x Г)	799 x 290 x 542 мм
Вес нетто	35 кг
Электропитание	230 В ~ 50 Гц
Основные функции	Охлаждение, обогрев, осушение, вентиляция, тихий режим, таймер, датчик присутствия
Уровень шума наружного блока	48 дБ(А)
Максимальная длина трубопровода	15 м
Воздушный фильтр	Моющийся антибактериальный фильтр
Обслуживание и очистка	Чистить фильтр каждые 2 недели; обращаться к специалисту для ежегодной очистки
Безопасность	Защита от замерзания, автоматический перезапуск, защита от утечек газа
Запасные части и ремонтопригодность	Индекс ремонтопригодности 7,9/10; запасные части доступны в течение 10 лет
Гарантия	2 года
Общая информация	Инструкция по эксплуатации доступна для бесплатного скачивания на сайте notice-facile.com

Часто задаваемые вопросы - CU-E18NKR PANASONIC

Как очистить фильтр кондиционера Panasonic?

Выключите прибор и отключите его от сети. Откройте переднюю панель, извлеките фильтр и промойте его теплой водой с мягким моющим средством. Полностью высушите перед установкой обратно. Очищайте его каждые 2 недели.

Что делать, если прибор не охлаждает?

Сначала проверьте, не засорен ли фильтр. Убедитесь, что пульт дистанционного управления находится в режиме охлаждения и установленная температура ниже комнатной. Также проверьте, не заблокирован ли наружный блок.

Как пользоваться пультом дистанционного управления?

Вставьте две батарейки AAA. Используйте кнопки MODE для выбора режима (охлаждение, обогрев и т.д.), FAN для скорости вентилятора и стрелки для регулировки температуры. Пульт должен быть направлен на внутренний блок.

Какое энергопотребление у этого кондиционера?

В режиме охлаждения (5,0 кВт) потребление составляет около 1,5 кВт. В режиме обогрева (5,6 кВт) - около 1,7 кВт. Точные значения указаны на энергетической этикетке.

Как установить наружный блок?

Установка должна выполняться сертифицированным специалистом. Наружный блок должен быть размещен на устойчивой поверхности, вдали от препятствий, с достаточным пространством для циркуляции воздуха. Соблюдайте минимальные расстояния, указанные в инструкции.

Что означают отображаемые коды ошибок?

Коды ошибок отображаются на внутреннем блоке или пульте. Например, H11 указывает на проблему связи. Обратитесь к инструкции для полного списка кодов и рекомендуемых действий.

Можно ли использовать кондиционер зимой?

Да, эта модель может обогревать при наружных температурах до -15 °C. В режиме обогрева наружный блок может автоматически размораживаться.

Как настроить таймер?

На пульте нажмите кнопку TIMER. Используйте стрелки для установки времени включения или выключения. Подтвердите кнопкой SET. Таймер можно запрограммировать на 24 часа вперед.

Как сбросить настройки кондиционера?

Для общего сброса выключите прибор и отключите его от сети на 5 минут. Снова подключите и включите. Для сброса настроек нажмите кнопку RESET на пульте острым предметом.

Где найти запасные части?

Запасные части доступны у авторизованных дилеров Panasonic или на сайте Panasonic. Используйте номер модели (CU-E18NKR) для определения совместимых деталей.

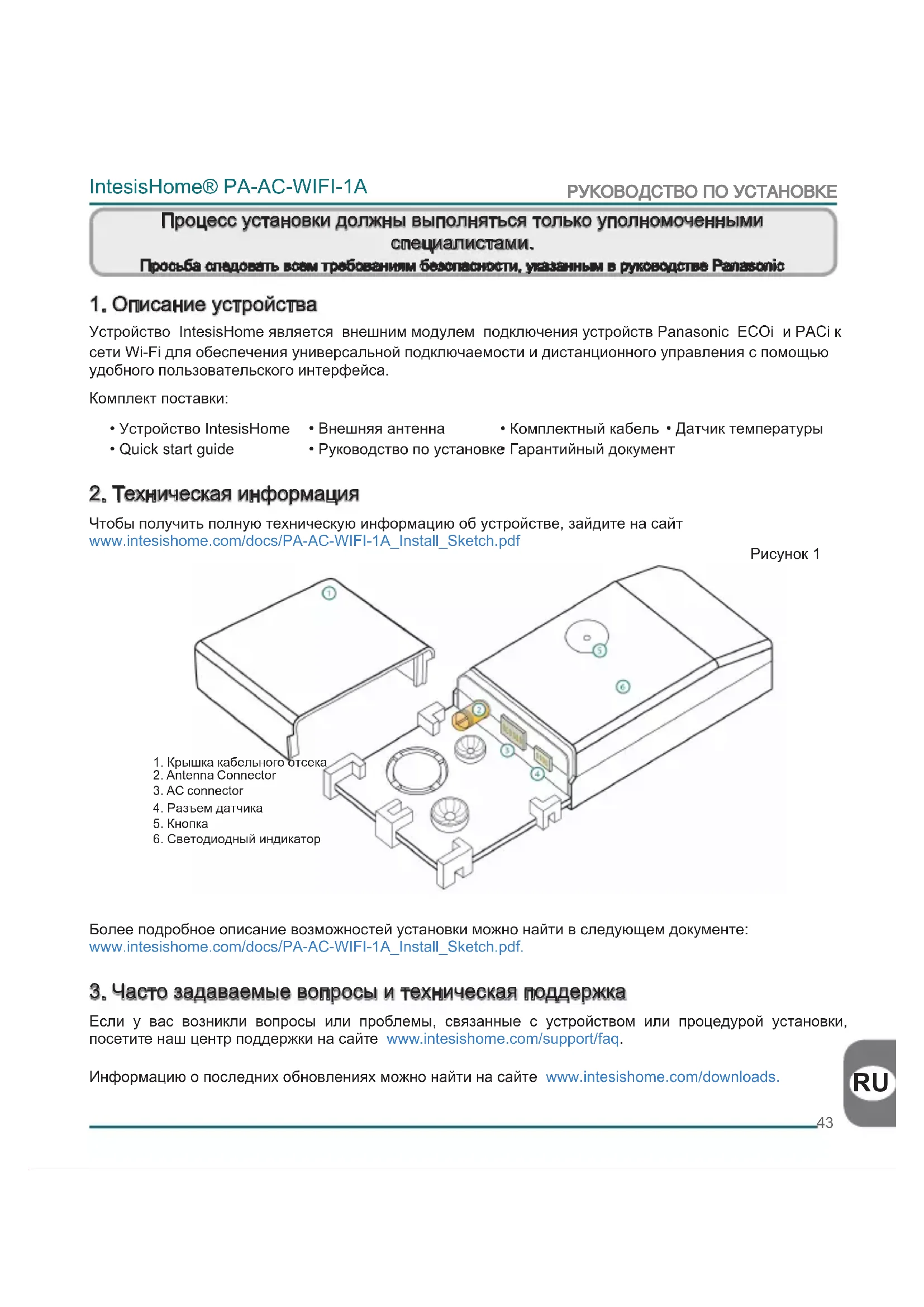

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CU-E18NKR PANASONIC

Процесс установки должны выполняться только уполномоченными специалистами. Просьба спадовать всем требованиям безопасности, указанным в руководстве Рапасоліс

1. Описание устройства

Устройство IntesisHome является внешним модулем подключения устройств Panasonic ECOi и PACi к сети Wi-Fi для обеспечения универсальной подключаемости и дистанционного управления с помощью удобного пользовательского интерфейса.

Комплект поставки:

- Устройство IntesisHome

• Внешняя антенна

• Комплектный кабель • Датчик температуры

- Quick start guide

• Руководство по установке Гарантийный документ

2. Техническая информация

Чтобы получить полную техническую информацию об устройстве, зайдите на сайт www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

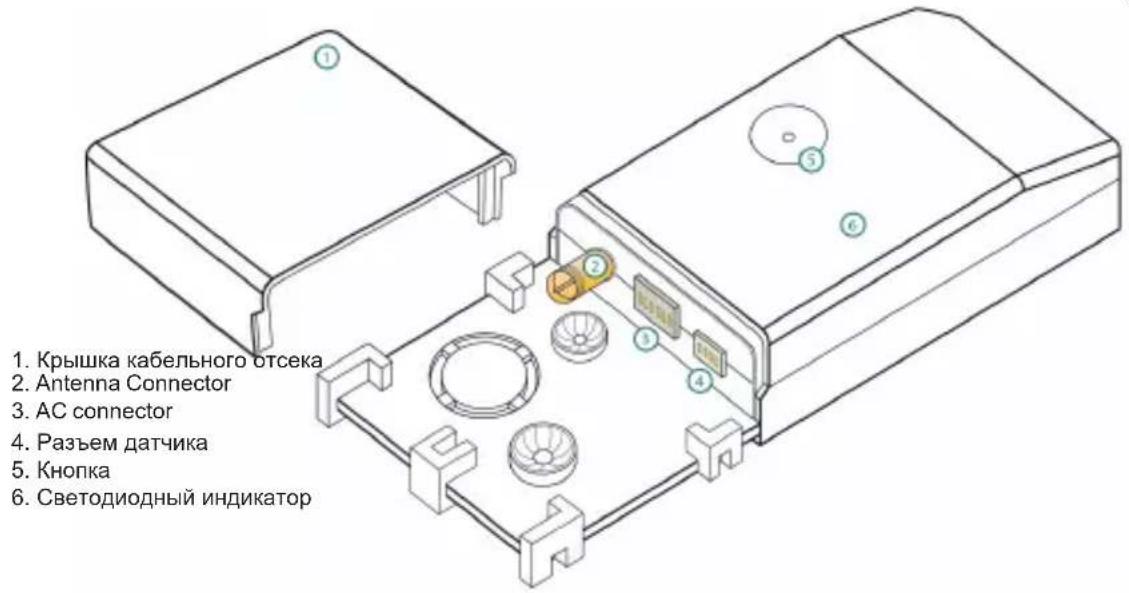

Рисунок 1

1. Крышка кабельного отсека 2. Antenna Connector 3. AC connector 4. Разъем датчика 5. Кнопка 6. Светодиодный индикатор

Более подробное описание возможностей установки можно найти в следующем документе: www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

3. Часто задаваемые вопросы и техническая поддержка

Если у вас возникли вопросы или проблемы, связанные с устройством или процедурой установки, посетите наш центр поддержки на сайте www.intesishome.com/support/faq.

Информацию о последних обновлениях можно найти на сайте www.intesishome.com/downloads.

4. Общее описание установки

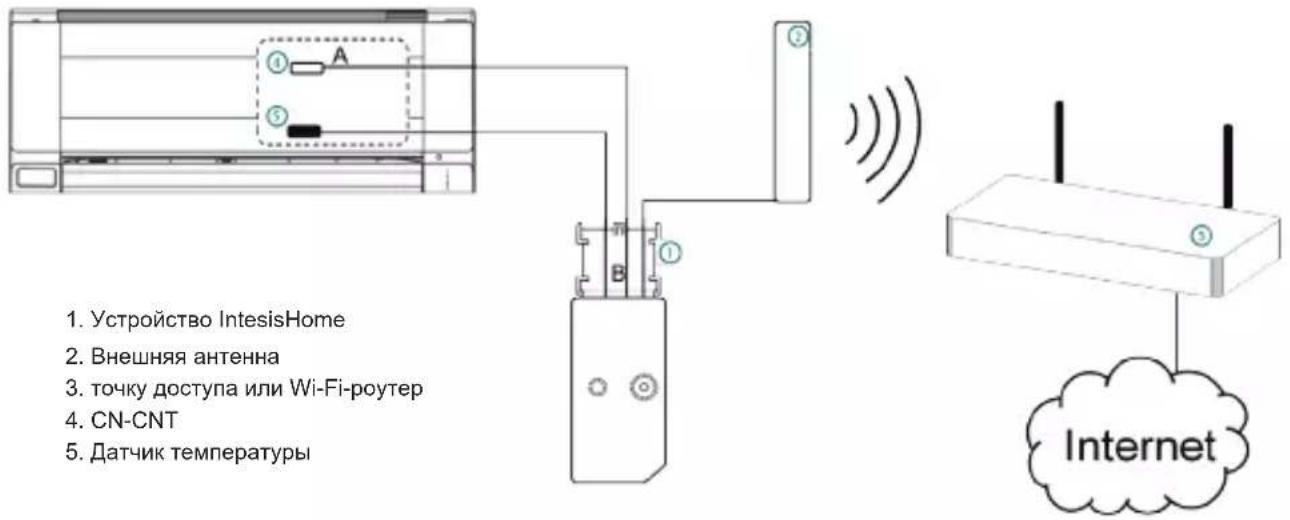

Рисунок 2

1. Устройство IntesisHome 2. Внешняя антенна 3. точку доступа или Wi-Fi-роутер 4. CN-CNT 5. Датчик температуры

5. Подключение устройства

1. Отсоедините кондиционер от сети питания.
2. Откройте крышку доступа к главной печатной плате.*
3. Найдите разъем с шифром CN-CNT.*
4. Выберите место для установки устройства IntesisHome. Подробнее см. раздел 6.
5. Подключите конец А (длинный) комплектного кабеля к разъему кондиционера, обозначенному CN-CNT, а конец В (короткий) к разъему AC устройства.
6. Вставьте кабель внешней антенны в разъем для антенны. Соединитель антенного кабеля необходимо вкрутить в гнездо по часовой стрелке до упора.
7. При необходимости установите датчик температуры. Подробнее см. раздел 8.
8. Выведите антенну за корпус кондиционера желательно в вертикальном положении и направьте прямо на Wi-Fi роутер или точку доступа (AP). Подробнее см. раздел 7.
9. Закройте блок кондиционера.
10. Подключите кондиционер к сети питания. Если соединение с кондиционером установлено, зеленый светодиод системы IntesisHome сперва начнет мигать, а затем будет гореть не мигая.
    * Подробнее см. Руководство по установке или обслуживанию Panasonic.

6. Размещение устройства

Устройство IntesisHome можно устанавливать как внутри кондиционера, так вне его.

Более подробное описание возможностей установки можно найти в следующем документе: www.intes-ishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

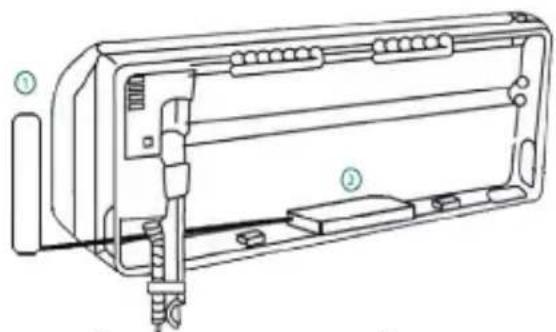

Рисунок 3

Внутри кондиционера Скрытая установка
1. Внешняя антенна
2. Устройство IntesisHome

Установка внутри кондиционера или скрытая установка

Такой вид установки аккуратнее, хотя в обычных условиях эксплуатации устройство скрыто от глаз пользователя. В случае установки устройства внутри кондиционера необходимо учесть следующие особенности.

- Светодиодный индикатор и кнопка в этом случае будут недоступными для пользователя

о Индикатор показывает состояние устройства как при подключении, так и в нормальном режиме работы.
о о Кнопка используется для перепрограммирования устройства при смене точки доступа (АР). В этом случае пользователь вынужден будет открыть доступ к внутренней части кондиционера.

- Если внутри кондиционера недостаточно места для установки устройства, необходимо выполнить следующее:

о Если места не хватает по причине водяных трубок, подсоедините их к кондиционеру с противоположной стороны.
о Или же можно снять опорную поверхность (Рис.1).

Установка вне кондиционера

В случае установки устройства вне кондиционера необходимо учесть следующие особенности.

• Устройство можно закрепить как на винтах, так и на двустороннем скотче.
• Конструкция крышки кабельного отсека дает возможность укладывать кабели в нужном направлении.

RU

7. Положение антенны

Установленная в надлежащем месте и направлении внешняя антенна улучшает связь между устройством IntesisHome и Wi-Fi-роутером или точкой доступа (ТД).

Помните, что соединитель антенного кабеля необходимо вкрутить в гнездо по часовой стрелке до упора

Важно: Не устаufenяваййте антенну вбликам металлических поверхностей.

Важно: Попытайтесь проверить поирягные свег Wi-Fi неотете установки, если это возможно. Мы настоятельно рекомендуем иметь хороший уровень сигнала Wi-Fi.

Внешнюю антенну необходимо устанавливать максимально близко к источнику сигнала Wi-Fi (точке доступа или маршрутизатору). Пожалуйста, проверьте, чтобы антенна находилась в вертикальном положении и была направлена прямо на Wi-Fi-роутер или точку доступа (ТД).

Рисунок 4

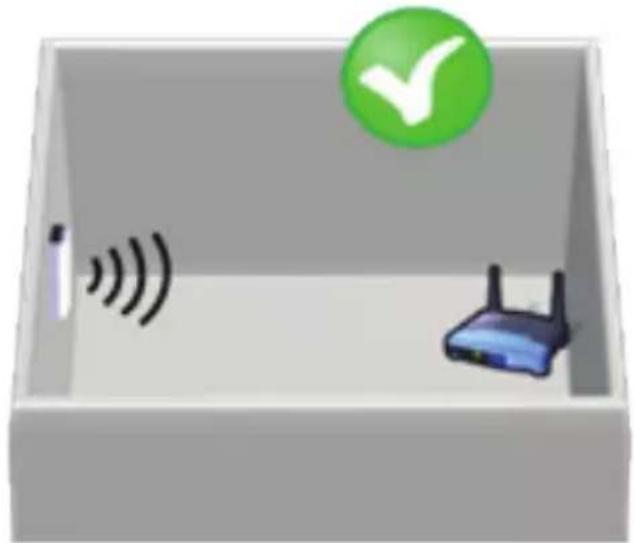

Антенна находится в вертикальном положении и направлена на точку доступа или WI-Fl-роуляр

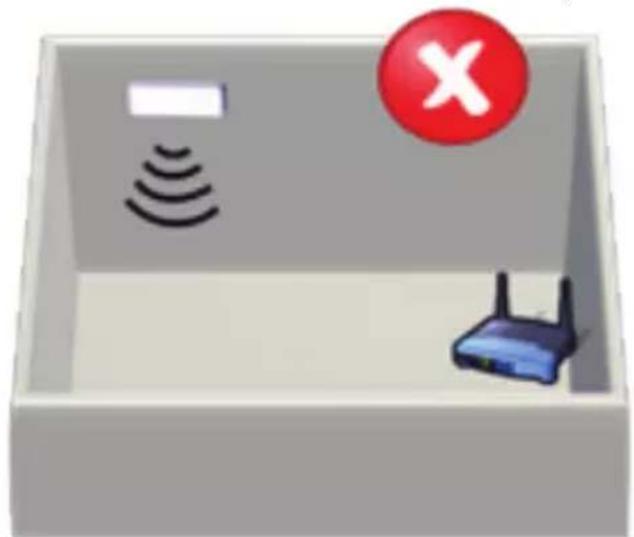

Антенна находится в горизонтальном положении на направлена на точку доступа или WI-FI-роутер

Если после установки у вас возникли проблемы с покрытием, зайдите в раздел поддержки соединений сайта www.intesishome.com/support/faq

8. Место установки датчика температуры

Комплектный датчик температуры требует отдельной установки только в моделях МКЕ и NКЕ. В более новых моделях внешний температурный датчик не требуется.

Подсоедините датчик температуры к разъему температурного датчика устройства (Рис.1), а второй конец кабеля – к датчику приточного воздуха кондиционера.

Смотрите дополнительную pdf.
