Produkttype	Split klimaanlæg
Mærke	Panasonic
Model	CU-E18NKR (udendørs enhed)
Kølekapacitet	5,0 kW (18 000 BTU/h)
Varmekapacitet	5,6 kW
Energiklasse	A++
Kølemiddel	R32
Dimensioner (B x H x D)	799 x 290 x 542 mm
Nettovægt	35 kg
Strømforsyning	230 V ~ 50 Hz
Hovedfunktioner	Køling, opvarmning, affugtning, ventilation, støjsvag tilstand, timer, tilstedeværelsessensor
Udendørs støjniveau	48 dB(A)
Maksimal rørlængde	15 m
Luftfilter	Vaskbart antibakterielt filter
Vedligeholdelse og rengøring	Rengør filteret hver 2. uge; få en professionel til at udføre årlig rengøring
Sikkerhed	Frostbeskyttelse, automatisk genstart, gaslækagebeskyttelse
Reservedele og reparerbarhed	Reparerbarhedsindeks 7,9/10; reservedele tilgængelige i 10 år
Garanti	2 år
Generelle oplysninger	Brugsanvisning kan downloades gratis på notice-facile.com

Ofte stillede spørgsmål - CU-E18NKR PANASONIC

Hvordan rengør jeg filteret på mit Panasonic klimaanlæg?

Sluk for apparatet og tag stikket ud. Åbn frontpanelet, fjern filteret og vask det i lunkent vand med et mildt rengøringsmiddel. Tør det grundigt, inden det sættes i igen. Rengør det hver 2. uge.

Hvad gør jeg, hvis apparatet ikke køler?

Kontrollér først, om filteret er tilstoppet. Sørg for, at fjernbetjeningen er i køletilstand, og at den indstillede temperatur er lavere end rumtemperaturen. Kontrollér også, at udendørsenheden ikke er blokeret.

Hvordan bruger jeg fjernbetjeningen?

Indsæt to AAA-batterier. Brug MODE-tasten til at vælge tilstand (køling, opvarmning osv.), FAN til ventilatorhastighed, og pilene til at indstille temperaturen. Fjernbetjeningen skal rettes mod indendørsenheden.

Hvad er strømforbruget for dette klimaanlæg?

I køletilstand (5,0 kW) er forbruget ca. 1,5 kW. I varmetilstand (5,6 kW) er det ca. 1,7 kW. De nøjagtige værdier står på energimærket.

Hvordan installerer jeg udendørsenheden?

Installationen skal udføres af en autoriseret tekniker. Udendørsenheden skal placeres på en stabil overflade, væk fra hindringer, og med tilstrækkelig plads til luftcirkulation. Overhold de mindste afstande, der er angivet i brugsanvisningen.

Hvad betyder fejlkoderne, der vises?

Fejlkoderne vises på indendørsenheden eller fjernbetjeningen. F.eks. angiver H11 et kommunikationsproblem. Se brugsanvisningen for en komplet liste over koder og anbefalede handlinger.

Kan jeg bruge klimaanlægget om vinteren?

Ja, denne model kan opvarme ned til udendørs temperaturer på -15 °C. I varmetilstand kan udendørsenheden automatisk afrime.

Hvordan indstiller jeg timeren?

På fjernbetjeningen trykkes på TIMER-tasten. Brug pilene til at indstille tænd- eller sluk-tidspunkt. Bekræft med SET-tasten. Timeren kan indstilles op til 24 timer i forvejen.

Hvordan nulstiller jeg klimaanlægget?

For en generel nulstilling skal apparatet slukkes og tages ud af stikkontakten i 5 minutter. Sæt det i igen og tænd det. For nulstilling af indstillinger skal du trykke på RESET-knappen på fjernbetjeningen med en spids genstand.

Hvor finder jeg reservedele?

Reservedele fås hos autoriserede Panasonic-forhandlere eller på Panasonics hjemmeside. Brug modelnummeret (CU-E18NKR) til at identificere kompatible dele.

BRUGSANVISNING CU-E18NKR PANASONIC

• Medfølgende kabel
- Garantidokument

- Temperatursensor

Den medfølgende temperatursensoren må kun installeres i MKE- og NKE-enheter. Nyere modeller trenger ikke en ekstern temperatursensor.

Installationsprocessen bør kun udføres af en autoriseret installatør. Du bedes følge alle de sikkerhedsinstrukser, der foreskrives af Panasonic menusleme.

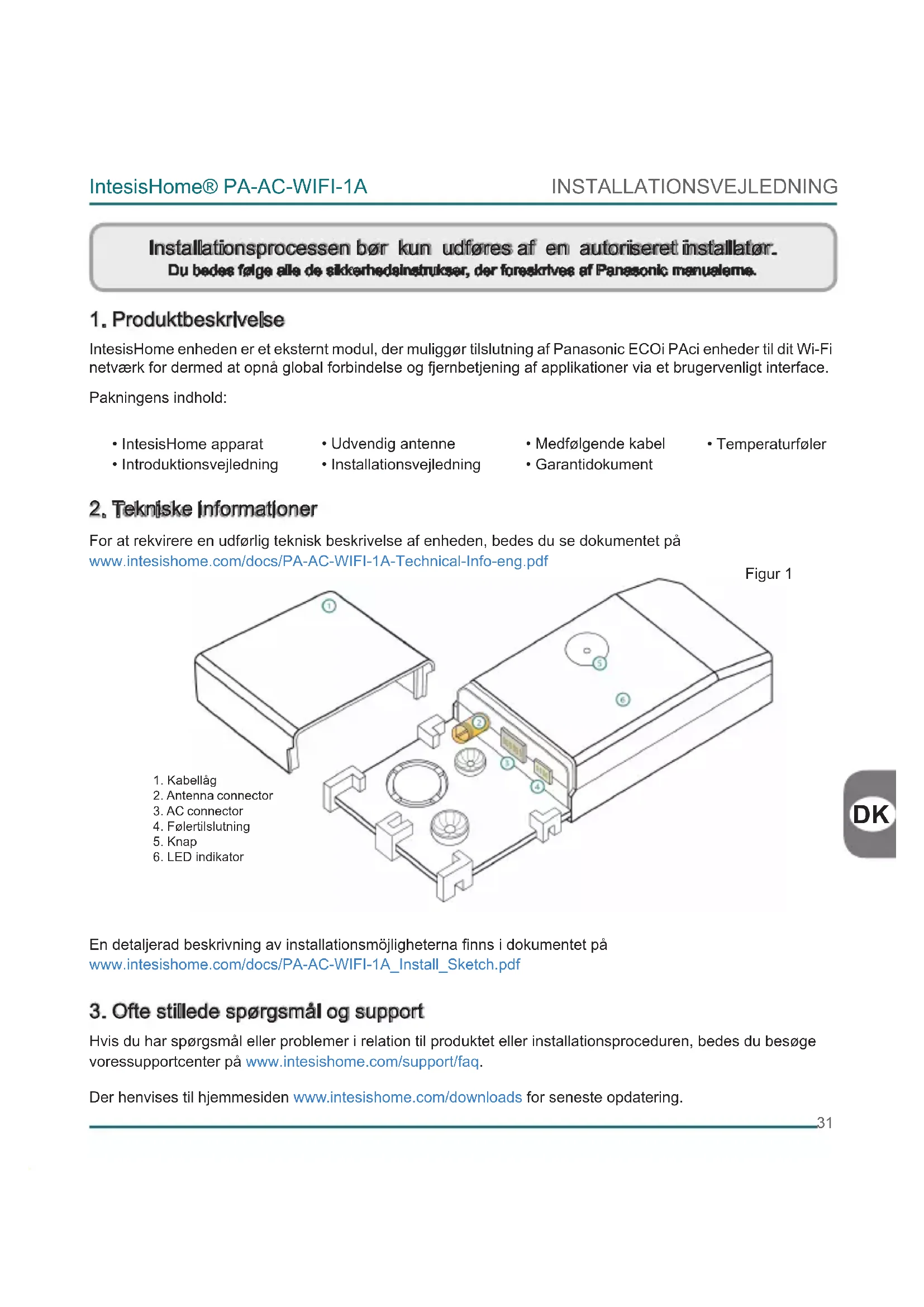

1. Produktbeskrivelse

IntesisHome enheden er et eksternt modul, der muliggør tilslutning af Panasonic ECOi PAci enheder til dit Wi-Fi netværk for dermed at opnå global forbindelse og fjernbetjening af applikationer via et brugervenligt interface.

Pakningens indhold:

• IntesisHome apparat

• Udvendig antenne

• Medfølgende kabel

- Temperaturføler

2. Tekniske Informationen

For at rekvirere en udførlig teknisk beskrivelse af enheden, bedes du se dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

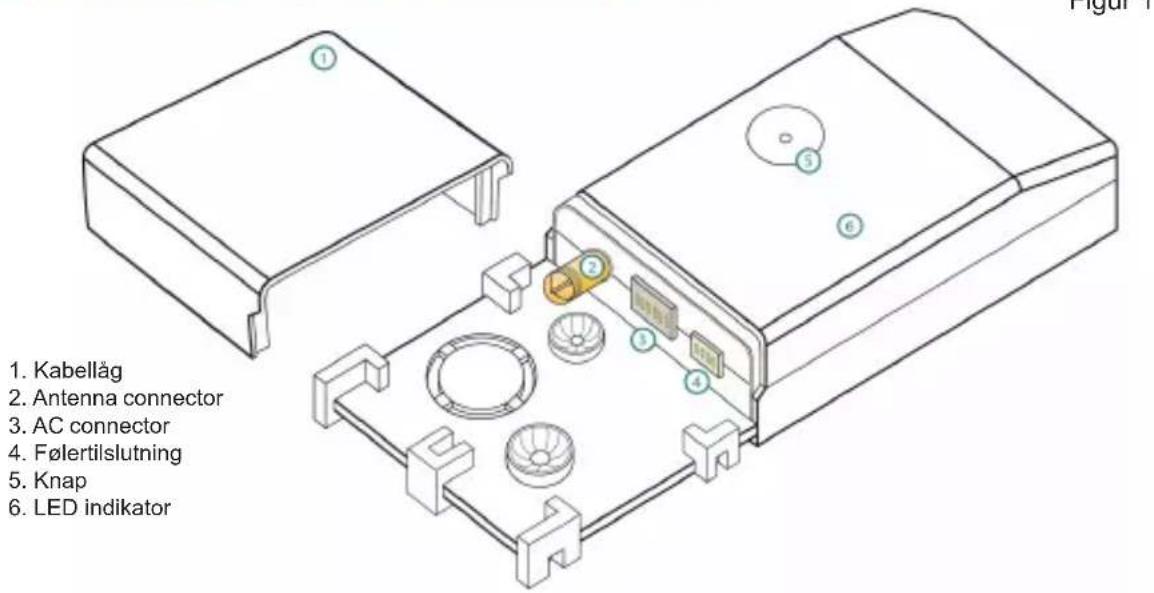

Figur 1

1. Kabellåg 2. Antenna connector 3. AC connector 4. Følertilslutning 5. Knap 6. LED indikator

3. Ofte stillede spørgsmål og support

Hvis du har spørgsmål eller problemer i relation til produktet eller installationsproceduren, bedes du besøge voressupportcenter på www.intesishome.com/support/faq.

Der henvises til hjemmesiden www.intesishome.com/downloads for seneste opdatering.

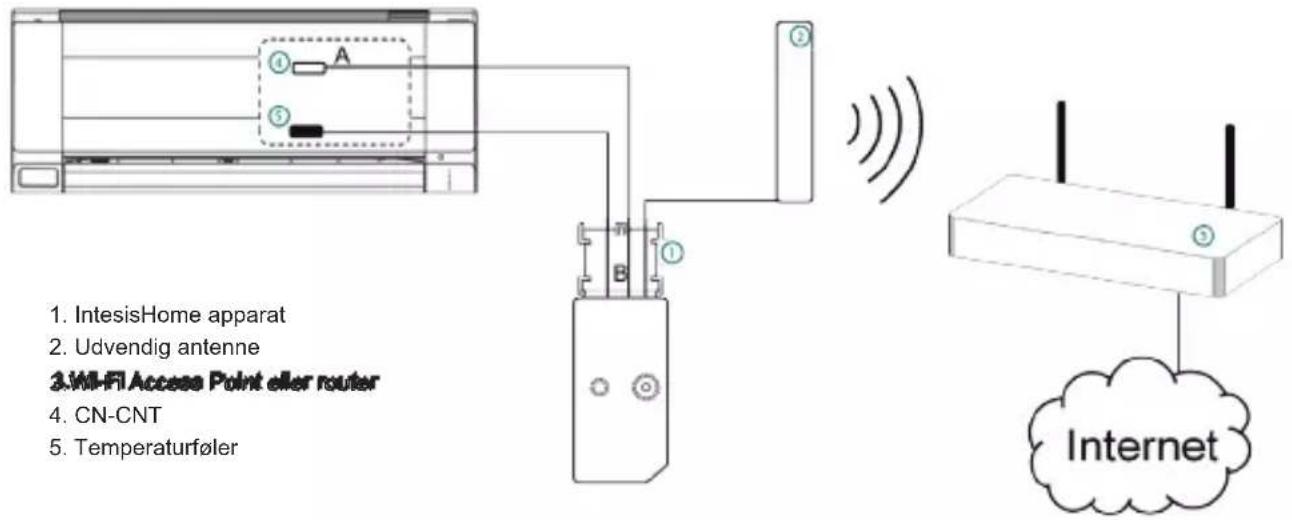

4. Monteringsoversigt

Figur 2

1. IntesisHome apparat 2. Udvendig antenne 3.WI-FI Access Point eller router 4. CN-CNT 5. Temperaturføler Internet

5. Apparatforblindelser

1. Træk stikket til airconditioner-enheden (AC) ud af kontakten.

2. Gå til hovedprintkortet.*

3. Find den kontaktforbindelse, der er mærket CN-CNT.*

4. Vælg en placering til IntesisHome apparatet. Se afsnit 6 for flere oplysninger.

5. Tilslut A-enden (den lange) på det medfølgende kabel til airconditioner CN-CNT forbindelsen, og B-enden (den korte) til AC-apparatets tilslutning.

6. Forbind den eksterne antenne til antennestikket. Sørg for at skrue antennestikket i med uret, til det stopper.

7. (Efter behov) Installer temperaturføleren. Se afsnit 8 for flere oplysninger.

8. Placer antennen uden for AC, helst i lodret position og pegende direkte mod Wi-Fi routeren eller adgangspunktet (AP). Se afsnit 7 for flere oplysninger

9. Luk for airconditioner-enheden.

10. Slut AC til strømforsyningen. Hvis tilslutningen af airconditioneren lykkes, vil IntesisHome apparatets LED begynde at blinke grønt og derefter skifte til fast grønt.

* Se Panasonics elinstallations- eller servicemanual for flere oplysninger.

6. Placering af apparat

IntesisHome apparatet kan både monteres inde i og uden for AC-enhederne.

For at få detaljerede oplysninger om monteringsmulighederne, bedes du læse dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

Figur 3

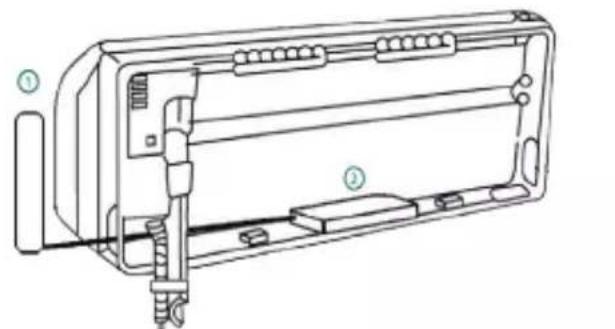

Inde i AC-enheden Uden for AC-enheden

Det giver mulighed for en pænere montering, da brugeren ikke kan se apparatet under normal drift. Der skal tages hensyn til følgende punkter, hvis apparatet monteres inde i AC.

- Indikator LED og knap er ikke tilgængelige for brugeren.

o LED'en angiver apparatets status både under tilslutning og normal drift.
o Knappen bruges til at genkonfigurere apparatet, hvis konfigurationen af adgangspunktet (AP) ændres. Hvis det sker, har brugeren behov for at få adgang inde i airconditioneren.

- Hvis der ikke er plads nok til montering inde i AC-enheden, kan følgende handlinger udføres:

o Hvis det er på grund af vandrør, skiftes den side af AC, hvor de er tilsluttet, for at få mere plads inde i AC-enheden.
o o Ellers kan støtteoverfladen fjernes (Figur 1).

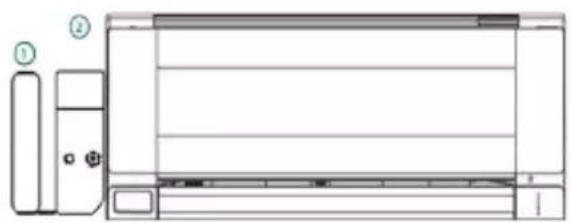

Apparat monteret uden for AC-enheden

Der skal tages hensyn til følgende punkter, hvis apparatet monteres uden for AC.

• Apparatet kan fastgøres både med skruer og med dobbeltklæbende tape.
• Kabellåget har flere alternativer, så kablerne kan føres i den ønskede retning

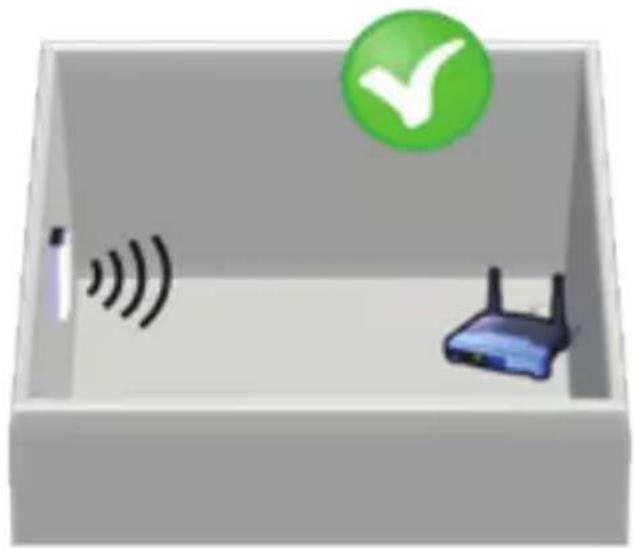

7. Antenne Placering

Hvis du placerer den udvendige antenne på et passende sted vil du forbedre kommunikationen mellem IntesisHome enheden og din Wi-Fi router eller Access Point (AP).

Vigtigt: Undgå at placere enheden i methoden afi modale-verflader

Vigtigt: Prav om muligt at kontrollere Wi-Fi daakningen på enhedens placering. Det anbefales kraftligt att have et godt Wi-Fi signal.

Monter den udvendige antenne så tæt som muligt på Wi-Fi signalkilden (Access Point eller router). Placer venligst antennen i en lodret position, således at den vender direkte mod Wi-Fi routeren eller Access Point (AP).

Figur 4

Antennen i vandret position og den vender ikke mod Wi-Fi Access Point eller router

Hvis du oplever problemer med signalet efter installation, bedes du se afsnittet der omhandler tilslutning af enheder på vores website på www.intesishome.com/support/faq.

8. Placering af temperaturføler

Den medfølgende temperaturføler skal kun installeres i MKE og NKE enheder. Nyere modeller kræver ikke en ekstern temperaturføler.

Tilslut temperaturføleren til apparatets temperaturfølerstik (Figur 1), og fastgør den anden ende ved siden af airconditionerens luftindtagsføler.

Se www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf for yderligere oplysninger.
