Tipo de producto	Aire acondicionado split sistema
Marca	Panasonic
Modelo	CU-E18NKR (unidad exterior)
Capacidad de refrigeración	5,0 kW (18 000 BTU/h)
Capacidad de calefacción	5,6 kW
Clase energética	A++
Gas refrigerante	R32
Dimensiones (L x A x P)	799 x 290 x 542 mm
Peso neto	35 kg
Alimentación eléctrica	230 V ~ 50 Hz
Funciones principales	Refrigeración, calefacción, deshumidificación, ventilación, modo silencioso, temporizador, sensor de presencia
Nivel sonoro exterior	48 dB(A)
Longitud máxima de tubería	15 m
Filtro de aire	Filtro antibacteriano lavable
Mantenimiento y limpieza	Limpiar el filtro cada 2 semanas; llamar a un profesional para la limpieza anual
Seguridad	Protección antihielo, reinicio automático, protección contra fugas de gas
Piezas de repuesto y reparabilidad	Índice de reparabilidad de 7,9/10; piezas de repuesto disponibles durante 10 años
Garantía	2 años
Información general	Manual de uso descargable gratuitamente en notice-facile.com

Preguntas frecuentes - CU-E18NKR PANASONIC

¿Cómo limpiar el filtro de mi aire acondicionado Panasonic?

Apague el aparato y desconéctelo. Abra el panel frontal, retire el filtro y lávelo con agua tibia y un detergente suave. Séquelo completamente antes de volver a colocarlo. Límpielo cada 2 semanas.

¿Qué hacer si el aparato no enfría?

Primero verifique que el filtro no esté obstruido. Asegúrese de que el control remoto esté en modo refrigeración y que la temperatura ajustada sea inferior a la temperatura ambiente. Verifique también que la unidad exterior no esté obstruida.

¿Cómo usar el control remoto?

Inserte dos pilas AAA. Use los botones MODE para seleccionar el modo (refrigeración, calefacción, etc.), FAN para la velocidad del ventilador y las flechas para ajustar la temperatura. El control remoto debe dirigirse hacia la unidad interior.

¿Cuál es el consumo eléctrico de este aire acondicionado?

En modo refrigeración (5,0 kW), el consumo es de aproximadamente 1,5 kW. En calefacción (5,6 kW), es de aproximadamente 1,7 kW. Los valores exactos se indican en la etiqueta energética.

¿Cómo instalar la unidad exterior?

La instalación debe ser realizada por un técnico autorizado. La unidad exterior debe colocarse sobre una superficie estable, alejada de obstrucciones y con suficiente espacio para la circulación de aire. Respete las distancias mínimas indicadas en el manual.

¿Qué significan los códigos de error mostrados?

Los códigos de error se muestran en la unidad interior o en el control remoto. Por ejemplo, H11 indica un problema de comunicación. Consulte el manual para la lista completa de códigos y las acciones recomendadas.

¿Puedo usar el aire acondicionado en invierno?

Sí, este modelo puede calentar hasta temperaturas exteriores de -15 °C. En modo calefacción, la unidad exterior puede descongelarse automáticamente.

¿Cómo ajustar el temporizador?

En el control remoto, presione el botón TIMER. Use las flechas para ajustar la hora de encendido o apagado. Confirme con el botón SET. El temporizador se puede programar hasta 24 horas antes.

¿Cómo reiniciar el aire acondicionado?

Para un reinicio general, apague el aparato y desconéctelo durante 5 minutos. Vuelva a conectarlo y enciéndalo. Para un reinicio de ajustes, presione el botón RESET del control remoto con un objeto puntiagudo.

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto están disponibles en distribuidores autorizados Panasonic o en el sitio web de Panasonic. Use el número de modelo (CU-E18NKR) para identificar las piezas compatibles.

MANUAL DE USUARIO CU-E18NKR PANASONIC

- Guía de Inicio Rápido

- Guía de Instalación

- Garantía

El proceso de instalación sólo deberá realizarse por instaladores autorizados. Por favor, algo les Instrucciones de Seguridad proporcionadas en los manuales de Panasonic.

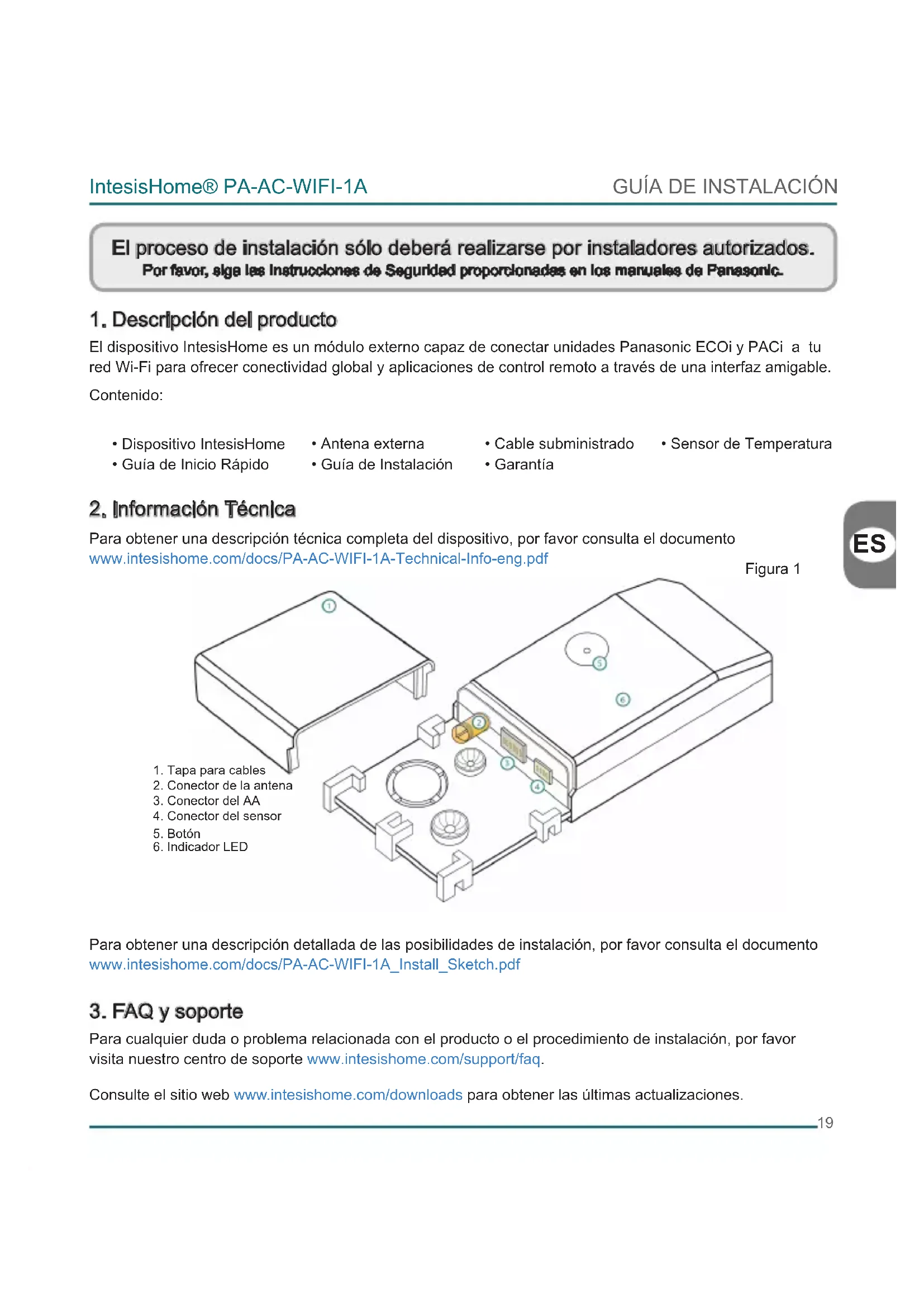

1. Descripción del producto

El dispositivo IntesisHome es un módulo externo capaz de conectar unidades Panasonic ECOi y PACi a tu red Wi-Fi para ofrecer conectividad global y aplicaciones de control remoto a través de una interfaz amigable. Contenido:

• Dispositivo IntesisHome

- Antena externa

- Cable subministrado

- Sensor de Temperatura

- Guía de Inicio Rápido

- Guía de Instalación

- Garantía

2. Información Técnica

Para obtener una descripción técnica completa del dispositivo, por favor consulta el documento www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

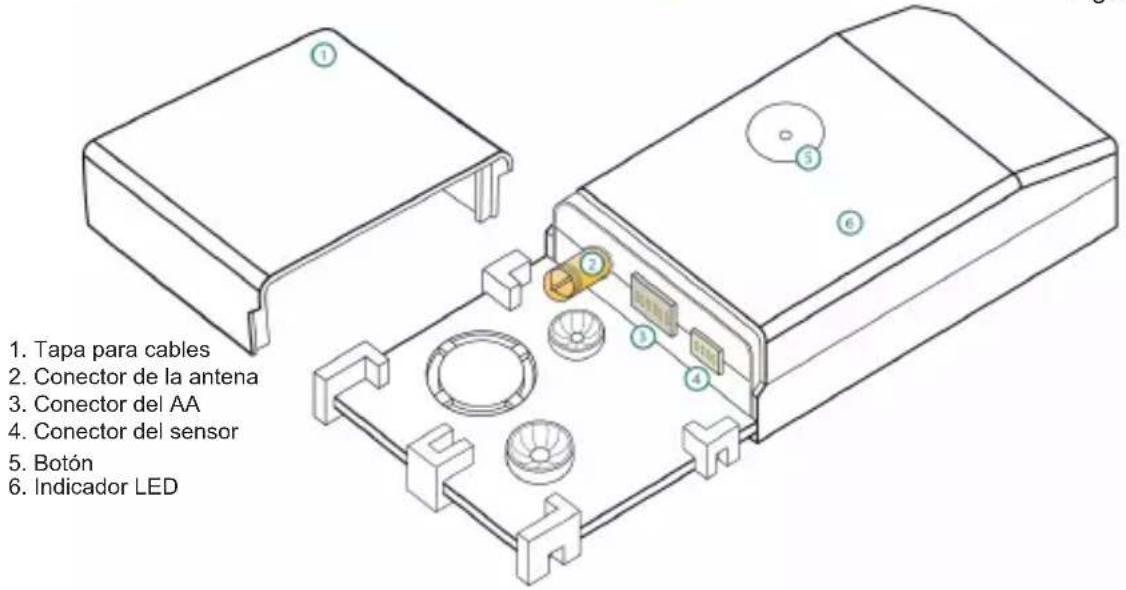

Figura 1

1. Tapa para cables 2. Conector de la antenna 3. Conector del AA 4. Conector del sensor 5. Botón 6. Indicador LED

Para obtener una descripción detallada de las posibilidades de instalación, por favor consulta el documento www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ y soporte

Para cualquier duda o problema relacionada con el producto o el procedimiento de instalación, por favor visita nuestro centro de soporte www.intesishome.com/support/faq.

Consulte el sitio web www.intesishome.com/downloads para obtener las últimas actualizaciones.

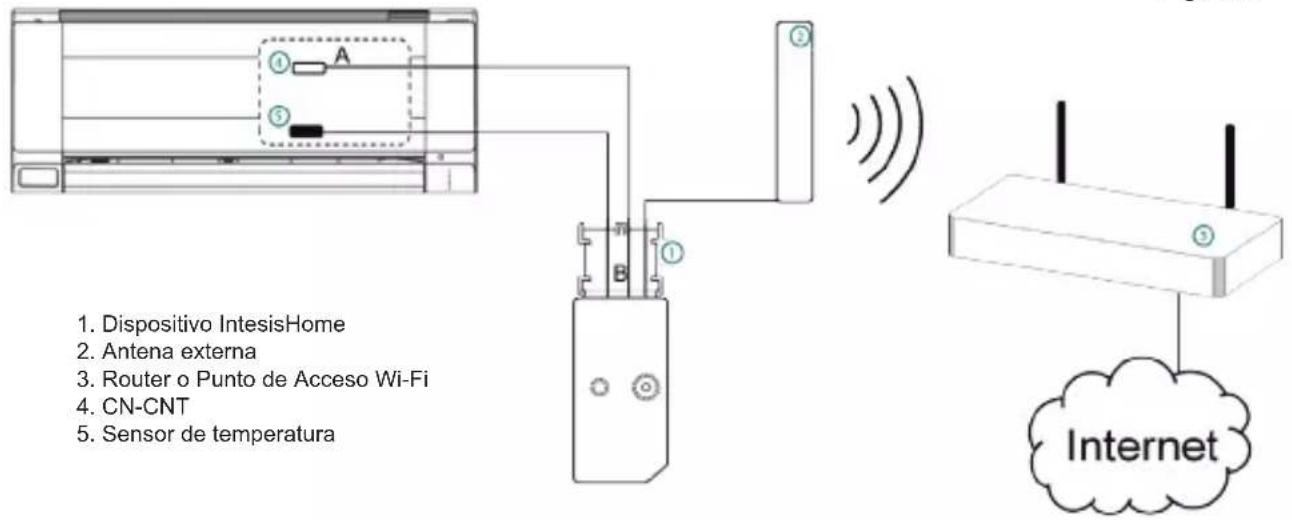

4. Resumen de la instalación

Figura 2

1. Dispositivo IntesisHome 2. Antena externa 3. Router o Punto de Acceso Wi-Fi 4. CN-CNT 5. Sensor de temperatura

5. Conexión del dispositivo

1. Desconecte el sistema de Aire Acondicionad (AC) de la alimentación.

2. Acceda a la Placa Electrónica Principal.*

3. Localice el conector marcado como CN-CNT.*

4. Seleccione una localización para el dispositivo IntesisHome. Vea la sección 6 para más información.

5. Conecte el extremo A (el extreme largo) del cable subministrado al conector CN-CNT de la unidad de Aire Acondicionado y el extremo B (el extreme corto) en el conector AC de nuestro dispositivo.

6. Conecte la antena externa en el conector de antena. Asegúrese de roscar el conector en el sentido de las agujas del reloj hasta que haga tope.

7. (Si es necesario) Instale el Sensor de Temperatura. Vea la sección 8 para más información.

8. Sitúe la antena fuera del AC, preferiblemente en posición vertical y apuntando directamente hacia el Punto de Acceso (PA) o Router Wi-Fi. Vea la sección 7 para más información.

9. Cierre la unidad de Aire Acondicionado.

10. Conecte el AC a la alimentación. Si la conexión con el Aire Acondicionado has sido exitosa, el LED del dispositivo IntesisHome empezará a parpadear en verde y posteriormente cambiará a verde fijo.

* Consulte el manual de instalación o manual de servicio de Panasonic para más información.

6. Ubicación del dispositivo

El dispositivo IntesisHome puede ser instalado tanto en el interior como en el exterior de las unidades de AA

Para tener más información acerca de las diferentes posibilidades de instalación, por favor visite nuestras recomendaciones en www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

Dentro de la unidad de AA Fuera de la unidad de AA

1. Antena externa
2. Dispositivo IntesisHome

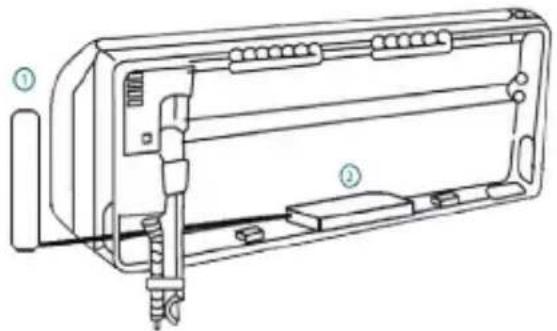

Dispositivo Instalado dentro de la unidad de AA o escondido

Permite una instalación más discreta, pues el usuario no ve el dispositivo una vez instalado. Los siguientes puntos deben tenerse en cuenta si se instala el dispositivo dentro del AA.

- El LED de estado y el botón no van estar accesibles para el usuario.

o El LED de estado es un indicador del estado del dispositivo tanto en la fase de configuración como en la fase de funcionamiento normal del dispositivo.
o El botón se usa para la reconfiguración del dispositivo en caso de cambio de configuración del Punto de Acceso (AP). Si esto ocurre, el usuario deberá acceder al interior del Aire Acondicionado.

- Si no hay suficiente espacio para la instalación en el interior del AA, las siguientes acciones pueden lleve a cabo:

o Si la falta de espacio se debe a los conductos de agua, cambie la ubicación de dichos conductos al otro lado de la unidad interior para ganar espacio dentro del AA.
o Si no pudiera, se puede quitar la superficie de soporte (Figura 1)

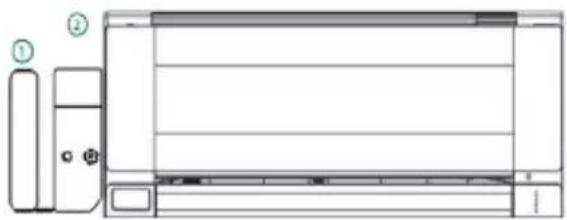

Dispositivo Instalado fuera de la unidad de AA

Los siguientes puntos deben tenerse en cuenta si se instala el dispositivo fuera del AA.

• El dispositivo se puede fijar usando tanto tornillos como cinta adhesiva de doble cara.
• La tapa del cable permite diferentes opciones a la hora de ubicar la salida de los cables.

7. Ubicación de la antena

Situar la antena externa en una localización adecuada y en una posición correcta mejorará la comunicación entre el dispositivo IntesisHome y su Router o Punto de Acceso (PA) Wi-Fi.

Recuerde enroscar el conector en el sentido de las agujas del reloj hasta que haga tope.

Importante: Evite colocar el dispositivo cerca del superficies metálicas

Importante: Cuando sea posible, compruebe el nivel de señal WHFI en la utilización de i instalación. Se reconvenida encapsidamente un nivel de señal BUENO.

Fije la antena preferiblemente tan cerca como sea posible del origen de señal Wi-Fi (Punto de Acceso o Router). Por favor, asegúrese de situar la antena en una posición vertical apuntando directamente al origen de la señal (Punto de Acceso o Router).

Figura 4

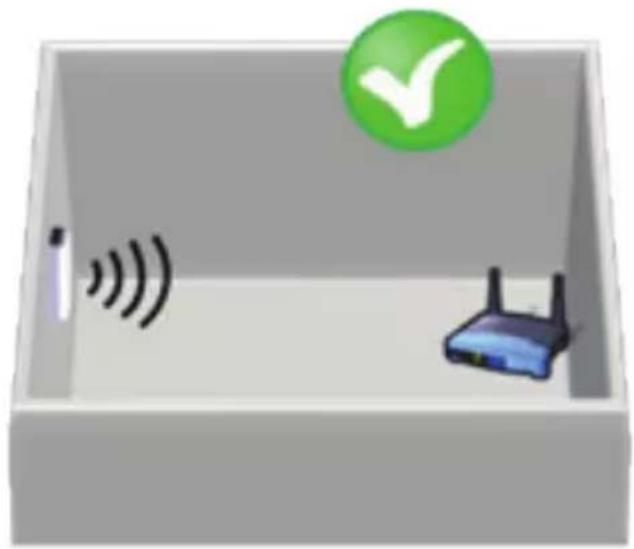

Antena en posición vertical y apuntando al Router o Punto de Acceso Wi-Fi

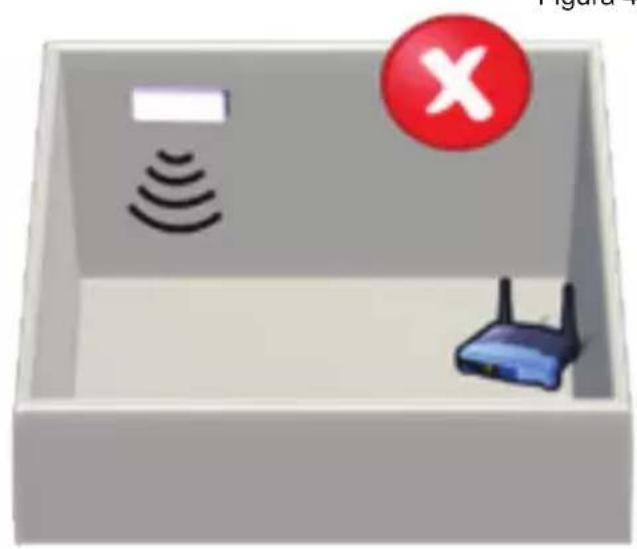

Antena en poelación horizontal y sin apuntar al Router o Punto de Acceso WI-FI

Si usted tiene problemas de cobertura después o durante de la instalación, por favor visite la sección de conectividad de nuestra web en www.intesishome.com/support/faq.

8. Ubicación del Sensor de Temperatura

El sensor de temperatura subministrado solo debe instalarse en unidades MKE y NKE. Los modelos posteriores a estas series no requieren de sensor de temperatura externo.

Conecte el sensor de temperatura al conector Sensor de Temperatura (Figura 1) y el otro extremo en el sensor de aire de entrada del Aire Acondicionado.

Ver www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf para más información.
