Producttype	Split-systeem airconditioner
Merk	Panasonic
Model	CU-E18NKR (buitenunit)
Koelcapaciteit	5,0 kW (18.000 BTU/h)
Verwarmingscapaciteit	5,6 kW
Energielabel	A++
Koelmiddel	R32
Afmetingen (L x H x D)	799 x 290 x 542 mm
Netto gewicht	35 kg
Voeding	230 V ~ 50 Hz
Belangrijkste functies	Koelen, verwarmen, ontvochtigen, ventileren, stille modus, timer, aanwezigheidssensor
Geluidsniveau buitenunit	48 dB(A)
Maximale leidinglengte	15 m
Luchtfilter	Wasbaar antibacterieel filter
Onderhoud en reiniging	Het filter elke 2 weken reinigen; jaarlijks een professional inschakelen voor reiniging
Veiligheid	Vorstbeveiliging, automatische herstart, gaslekbeveiliging
Reserveonderdelen en repareerbaarheid	Repareerbaarheidsindex van 7,9/10; reserveonderdelen 10 jaar beschikbaar
Garantie	2 jaar
Algemene informatie	Gebruiksaanwijzing gratis te downloaden op notice-facile.com

Veelgestelde vragen - CU-E18NKR PANASONIC

Hoe maak ik het filter van mijn Panasonic airconditioner schoon?

Schakel het apparaat uit en trek de stekker eruit. Open het voorpaneel, verwijder het filter en was het met lauw water en een mild reinigingsmiddel. Droog het volledig voordat u het terugplaatst. Maak het elke 2 weken schoon.

Wat te doen als het apparaat niet koelt?

Controleer eerst of het filter niet verstopt is. Zorg ervoor dat de afstandsbediening in de koelmodus staat en dat de ingestelde temperatuur lager is dan de kamertemperatuur. Controleer ook of de buitenunit niet geblokkeerd is.

Hoe gebruik ik de afstandsbediening?

Plaats twee AAA-batterijen. Gebruik de MODE-toets om de modus te selecteren (koelen, verwarmen, enz.), FAN voor de ventilatorsnelheid en de pijltjes om de temperatuur in te stellen. Houd de afstandsbediening naar de binnenunit gericht.

Wat is het stroomverbruik van deze airconditioner?

In de koelmodus (5,0 kW) is het verbruik ongeveer 1,5 kW. In de verwarmingsmodus (5,6 kW) is het ongeveer 1,7 kW. De exacte waarden staan op het energielabel.

Hoe installeer ik de buitenunit?

De installatie moet worden uitgevoerd door een erkende technicus. De buitenunit moet op een stabiele ondergrond worden geplaatst, uit de buurt van obstakels, met voldoende ruimte voor luchtcirculatie. Houd de minimale afstanden aan zoals aangegeven in de gebruiksaanwijzing.

Wat betekenen de foutcodes op het display?

De foutcodes worden weergegeven op de binnenunit of de afstandsbediening. Bijvoorbeeld H11 duidt op een communicatieprobleem. Raadpleeg de gebruiksaanwijzing voor de volledige lijst met codes en aanbevolen acties.

Kan ik de airconditioner in de winter gebruiken?

Ja, dit model kan verwarmen tot buitentemperaturen van -15 °C. In de verwarmingsmodus kan de buitenunit automatisch ontdooien.

Hoe stel ik de timer in?

Druk op de afstandsbediening op de TIMER-toets. Gebruik de pijltjes om de inschakel- of uitschakeltijd in te stellen. Bevestig met de SET-toets. De timer kan tot 24 uur van tevoren worden geprogrammeerd.

Hoe reset ik de airconditioner?

Voor een algemene reset schakelt u het apparaat uit en trekt u de stekker er gedurende 5 minuten uit. Steek de stekker er weer in en zet het apparaat aan. Voor een reset van de instellingen drukt u met een puntig voorwerp op de RESET-knop van de afstandsbediening.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn verkrijgbaar bij erkende Panasonic-dealers of op de Panasonic-website. Gebruik het modelnummer (CU-E18NKR) om de juiste onderdelen te identificeren.

GEBRUIKSAANWIJZING CU-E18NKR PANASONIC

De installatie dient alleen te geschieden door een bevoegd installateur. Volg alstublieft alle veiligheidsinstructies op die in de Panasonic handleidingen zijn opgenomen.

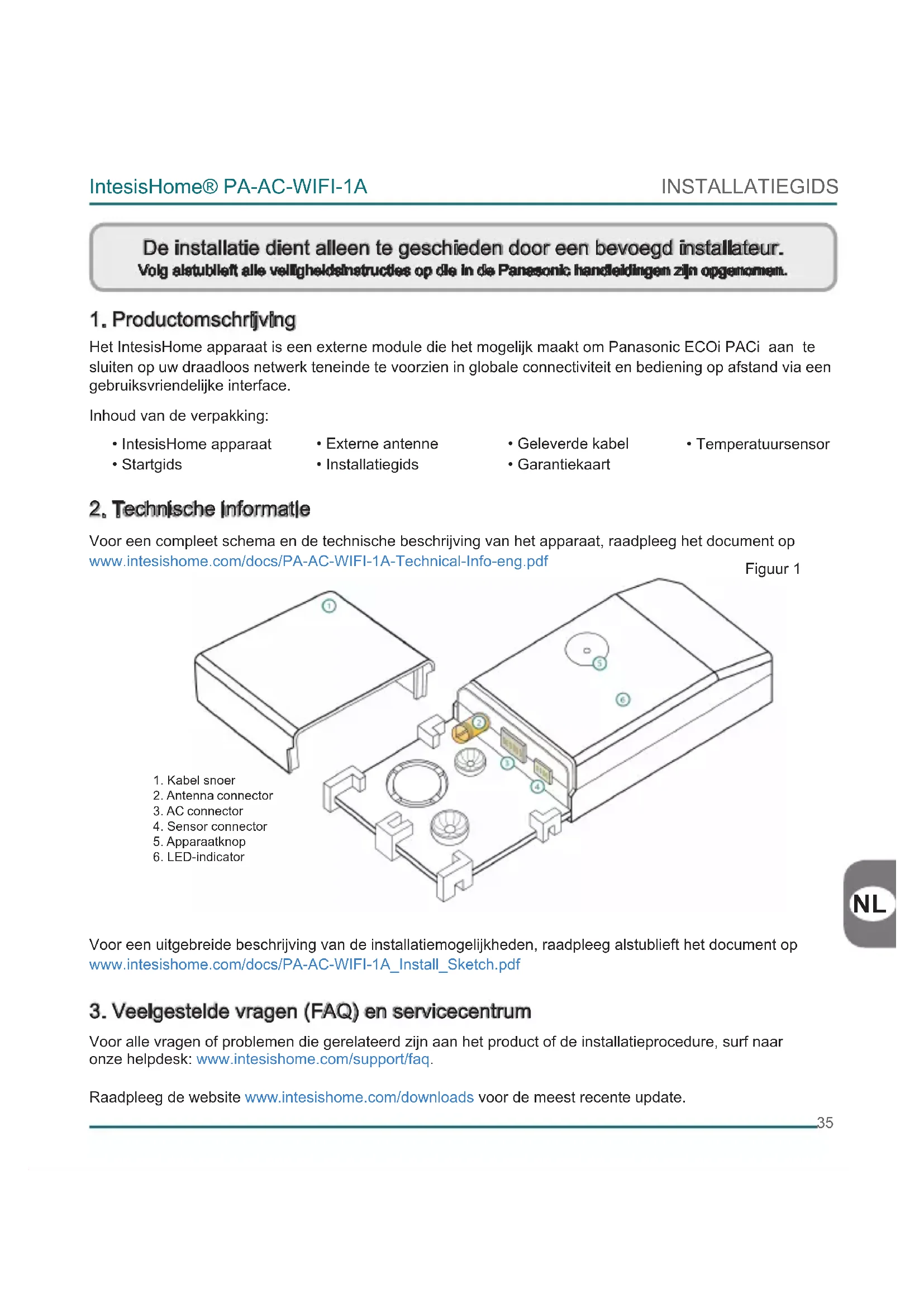

1. Productomschrijving

Het IntesisHome apparaat is een externe module die het mogelijk maakt om Panasonic ECOi PACi aan te sluiten op uw draadloos netwerk teneinde te voorzien in globale connectiviteit en bediening op afstand via een gebruiksvriendelijke interface.

Inhoud van de verpakking:

- IntesisHome apparaat

- Externe antenne

- Geleverde kabel

• Temperatuursensor

- Startgids

• Installatiegids

- Garantiekaart

Voor een compleet schema en de technische beschrijving van het apparaat, raadpleeg het document op www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

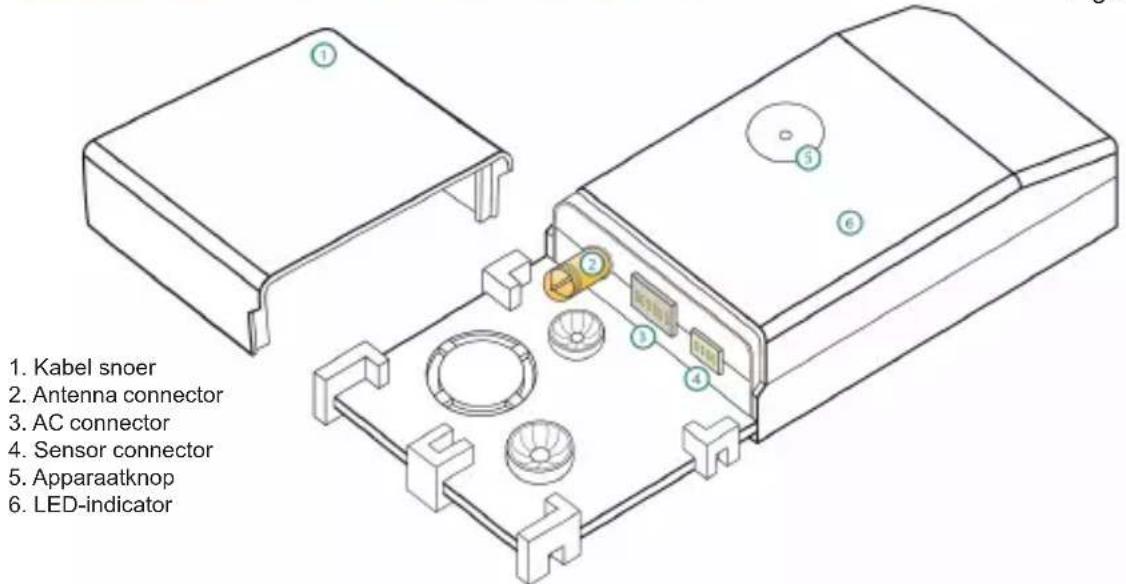

Figuur 1

1. Kabel snoer 2. Antenna connector 3. AC connector 4. Sensor connector 5. Apparaatknop 6. LED-indicator

Voor een uitgebreide beschrijving van de installatiemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Veelgestelde vragen (FAQ) en servicecentrum

Voor alle vragen of problemen die gerelateerd zijn aan het product of de installatieprocedure, surf naar onze helpdesk: www.intesishome.com/support/faq.

Raadpleeg de website www.intesishome.com/downloads voor de meest recente update.

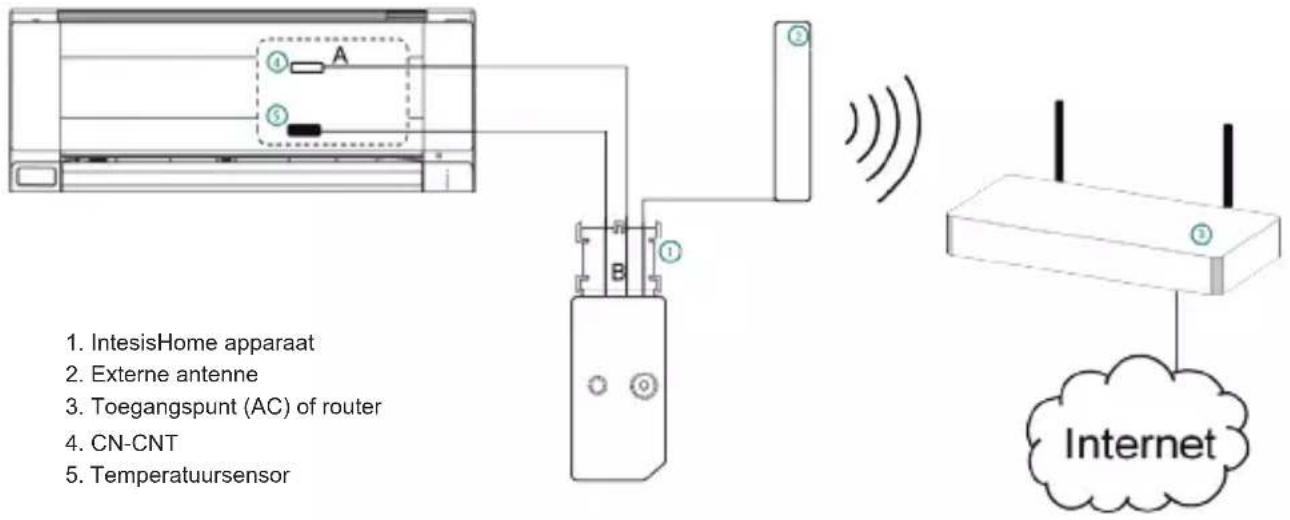

4. Installatieoverzicht

Figuur 2

1. IntesisHome apparaat 2. Externe antenne 3. Toegangspunt (AC) of router 4. CN-CNT 5. Temperatuursensor Internet

5. Verbindingen van het apparaat

1. Ontkoppel de airco-unit van het elektriciteitsnet.

2. Toegang tot de hoofd-printplaat.*

3. Localiseer de socket connector die gemerkt is als CN-CNT.*

4. Zoek een plek voor het IntesisHome apparaat. Raadpleeg sectie 6 voor verdere informatie.

5. Verbind het A-uiteinde (het lange uiteinde) van de meegeleverde kabel met de airco CN-CNT- connector en het B-uiteinde (het korte uiteinde) met de airco-connector van het apparaat.

6. Verbind de externe antenne met de antenne-connector. Vergewis u ervan dat u de antenne-connector naar rechts vastschroeft tot deze niet verder kan.

7. (Indien vereist) Installeer de temperatuursensor. Raadpleeg sectie 8 voor verdere informatie.

8. Plaats de antenne buiten de airco, het liefst in verticale positie en rechtstreeks gericht op de draadloze router of toegangspunt. Raadpleeg sectie 7 voor verdere informatie.

9. Sluit de airco-unit.

10. Sluit de airco op het elektriciteitsnet aan. Als de airconditioning goed aangesloten is, zal het Ledlampje van het IntesisHome apparaat groen knipperen en daarna groen branden.

* Raadpleeg de Panasonic installatie- en onderhoudsgids voor gedetailleerde informatie.

6. Plaatsing van het apparaat

Het IntesisHome apparaat kan zowel binnen als buiten de airco-units worden geïnstalleerd.

Voor een uitgebreide beschrijving van de installatiemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Figuur 3

Figuur 3

Binnenzijde van de airco-unit Buitenzijde van de airco-unit 1. Externe antenne
2. IntesisHome apparaat

Geïnstalleerde apparaat binnen de alrco-unit of verborgen

De installatie oogt netter als de gebruiker het apparaat niet ziet tijdens de normale werking ervan. Er dient rekening gehouden te worden met de volgende punten als het apparaat binnen de airco-unit wordt geïnstalleerd.

- De LED-indicator en de knop zijn niet toegankelijk voor de gebruiker.

o Het LED-lampje is een indicator van de status van het apparaat zowel tijdens de verbinding als bij een normale werking ervan
o De knop wordt gebruikt om het apparaat te herconfigureren als de configuratie van het toegangspunt gewijzigd is. Als dit gebeurt zal de gebruiker de binnenzijde van de airconditioning moeten bereiken.

- Indien er niet genoeg ruimte is voor de installatie binnen de airco-unit, kunnen de volgende handelingen worden verricht:

o Indien dit te wijten is aan de waterleidingen, wijzig dan de aircozijde waar deze aangesloten zijn om meer ruimte binnen de airco-unit te creëren.
o Anderzijds kan de steunplaat worden verwijderd (figuur 1).

Geïnstalleerde apparaat buiten de airco-unit

Er dient rekening te worden gehouden met de volgende punten als het apparaat buiten de airco-unit wordt geïnstalleerd.

• Het apparaat kan zowel zowel met schroeven als met dubbelzijdige tape worden bevestigd.
• Het kabel snoer heeft verschillende opties om de kabels in de gewenste richting te leiden.

7. Antenne Plaatsing

Het plaatsen van de externe antenne op een goede plaats en positie zal de communicatie tussen het IntesisHome apparaat en uw draadloze router of toegangspunt (AP) verbeteren.

Draai de antenne-connector op de juiste wijze naar rechts tot deze niet verder kan.

Let op: Plaats het apparat niet bij metalen oppervlakten.

Let op: Controleer zoveel mogelijk het bleedijk van hote draadloze netwerk op de plek van die installatie. Een goede draadloze verbinding wordt sterk aanbevolen.

Plaats de externe antenne bij voorkeur zo dicht mogelijk bij de bron van het draadloos signal (toegangspunt of router). Vergewis u ervan dat u de antenne in een verticale positie plaatst en direct gericht op uw draadloze router of toegangspunt (AP).

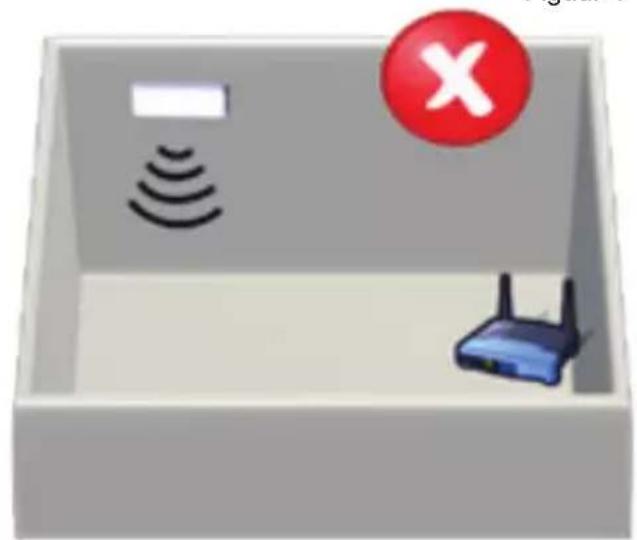

Figuur 4

Antenne in verticale positie en gericht op het draedloze toeganspunt (AC) of router.

Antenne in horizontale positie en niet gericht op het draedloze tosgangspunt (AC) of router.

Mocht u na de installatie bereikproblemen hebben, ga naar de afdeling connectivity-support van onze site op www.intesishome.com/support/faq.

8. Positie van de temperatuursensor

De geleverde temperatuursensor hoeft slechts geïnstalleerd te worden in MKE- and NKE-units. Nieuwere modellen hoeven niet te worden voorzien van een externe temperatuursensor.

Verbind de temperatuursensor met de temperatuursensor connector van het apparaat (figuur 1) en bevestig het andere uiteinde naast de luchtinlaatsensor van de airconditioning.

Zie www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf voor verdere informatie
