Typ produktu	Klimatyzator split system
Marka	Panasonic
Model	CU-E18NKR (jednostka zewnętrzna)
Wydajność chłodzenia	5,0 kW (18 000 BTU/h)
Wydajność grzania	5,6 kW
Klasa energetyczna	A++
Czynnik chłodniczy	R32
Wymiary (S x W x G)	799 x 290 x 542 mm
Masa netto	35 kg
Zasilanie elektryczne	230 V ~ 50 Hz
Główne funkcje	Chłodzenie, grzanie, osuszanie, wentylacja, tryb cichy, timer, czujnik obecności
Poziom hałasu jednostki zewnętrznej	48 dB(A)
Maksymalna długość instalacji	15 m
Filtr powietrza	Myty filtr antybakteryjny
Konserwacja i czyszczenie	Czyścić filtr co 2 tygodnie; wezwać profesjonalistę do corocznego czyszczenia
Bezpieczeństwo	Ochrona przed zamarzaniem, automatyczny restart, zabezpieczenie przed wyciekiem gazu
Części zamienne i naprawialność	Indeks naprawialności 7,9/10; części zamienne dostępne przez 10 lat
Gwarancja	2 lata
Informacje ogólne	Instrukcja obsługi do bezpłatnego pobrania na notice-facile.com

Często zadawane pytania - CU-E18NKR PANASONIC

Jak wyczyścić filtr mojego klimatyzatora Panasonic?

Wyłącz urządzenie i odłącz je od zasilania. Otwórz przedni panel, wyjmij filtr i umyj go letnią wodą z delikatnym detergentem. Wysusz go całkowicie przed ponownym założeniem. Czyść filtr co 2 tygodnie.

Co zrobić, gdy urządzenie nie chłodzi?

Najpierw sprawdź, czy filtr nie jest zatkany. Upewnij się, że pilot jest w trybie chłodzenia, a ustawiona temperatura jest niższa od temperatury otoczenia. Sprawdź również, czy jednostka zewnętrzna nie jest zablokowana.

Jak używać pilota?

Włóż dwie baterie AAA. Użyj przycisków MODE do wyboru trybu (chłodzenie, grzanie itp.), FAN do ustawienia prędkości wentylatora, a strzałek do regulacji temperatury. Pilot musi być skierowany w stronę jednostki wewnętrznej.

Jakie jest zużycie energii elektrycznej tego klimatyzatora?

W trybie chłodzenia (5,0 kW) zużycie wynosi około 1,5 kW. W trybie grzania (5,6 kW) wynosi około 1,7 kW. Dokładne wartości podane są na etykiecie energetycznej.

Jak zainstalować jednostkę zewnętrzną?

Instalacja musi być wykonana przez wykwalifikowanego technika. Jednostkę zewnętrzną należy umieścić na stabilnej powierzchni, z dala od przeszkód, z odpowiednią przestrzenią do cyrkulacji powietrza. Zachowaj minimalne odległości podane w instrukcji.

Co oznaczają wyświetlane kody błędów?

Kody błędów są wyświetlane na jednostce wewnętrznej lub pilocie. Na przykład H11 oznacza problem komunikacji. Sprawdź instrukcję, aby uzyskać pełną listę kodów i zalecane działania.

Czy mogę używać klimatyzatora zimą?

Tak, ten model może grzać przy temperaturach zewnętrznych do -15 °C. W trybie grzania jednostka zewnętrzna może automatycznie odszraniać.

Jak ustawić timer?

Na pilocie naciśnij przycisk TIMER. Użyj strzałek, aby ustawić godzinę włączenia lub wyłączenia. Potwierdź przyciskiem SET. Timer można zaprogramować z wyprzedzeniem do 24 godzin.

Jak zresetować klimatyzator?

Aby zresetować ogólnie, wyłącz urządzenie i odłącz je na 5 minut. Podłącz je ponownie i włącz. Aby zresetować ustawienia, naciśnij przycisk RESET na pilocie ostrym przedmiotem.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne u autoryzowanych dealerów Panasonic lub na stronie internetowej Panasonic. Użyj numeru modelu (CU-E18NKR), aby zidentyfikować kompatybilne części.

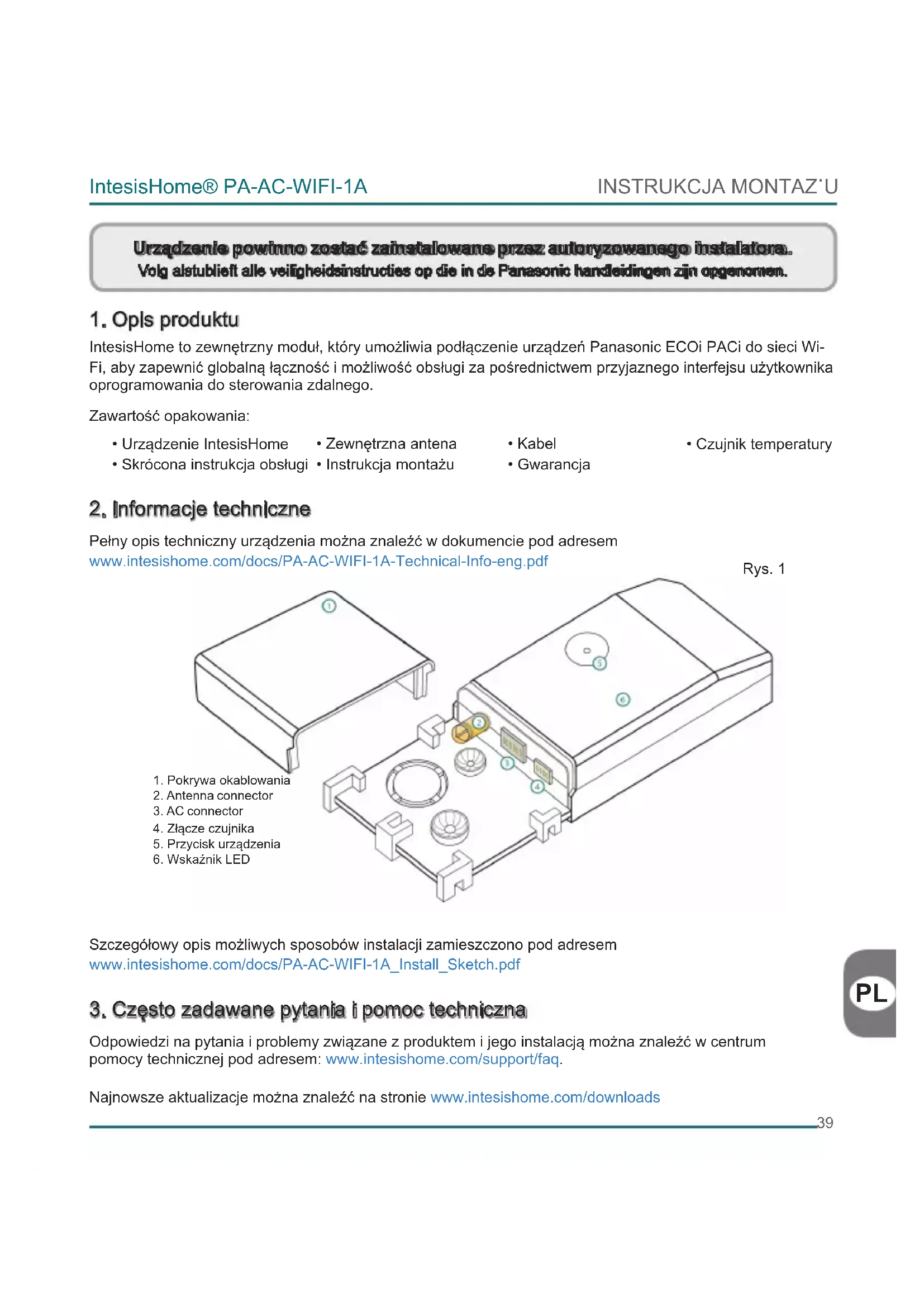

INSTRUKCJA OBSŁUGI CU-E18NKR PANASONIC

IntesisHome to zewnętrzny moduł, który umożliwia podłączenie urządzeń Panasonic ECOi PACi do sieci Wi-Fi, aby zapewnić globalną łączność i możliwość obsługi za pośrednictwem przyjaznego interfejsu użytkownika oprogramowania do sterowania zdalnego.

Zawartość opakowania:

- Urządzenie IntesisHome

- Zewnętrzna antena

• Kabel

• Czujnik temperatury

- Skrócona instrukcja obsługi

- Instrukcja montażu

• Gwarancja

2. Informacje techniczne

Pełny opis techniczny urządzenia można znaleźć w dokumencie pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

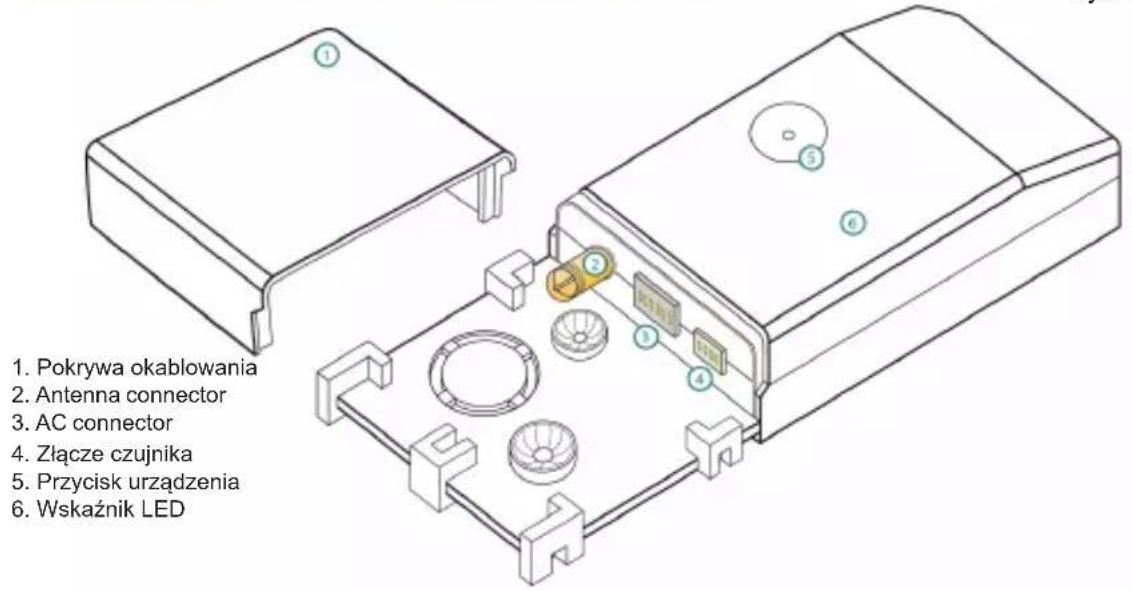

Rys. 1

1. Pokrywa okablowania 2. Antenna connector 3. AC connector 4. Złącze czujnika 5. Przycisk urządzenia 6. Wskaźnik LED

Szczegółowy opis możliwych sposobów instalacji zamieszczono pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Często zadawane pytania i pomoc techniczna

Odpowiedzi na pytania i problemy związane z produktem i jego instalacją można znaleźć w centrum pomocy technicznej pod adresem: www.intesishome.com/support/faq.

Najnowsze aktualizacje można znaleźć na stronie www.intesishome.com/downloads

PL

4. Omówienie instalacji

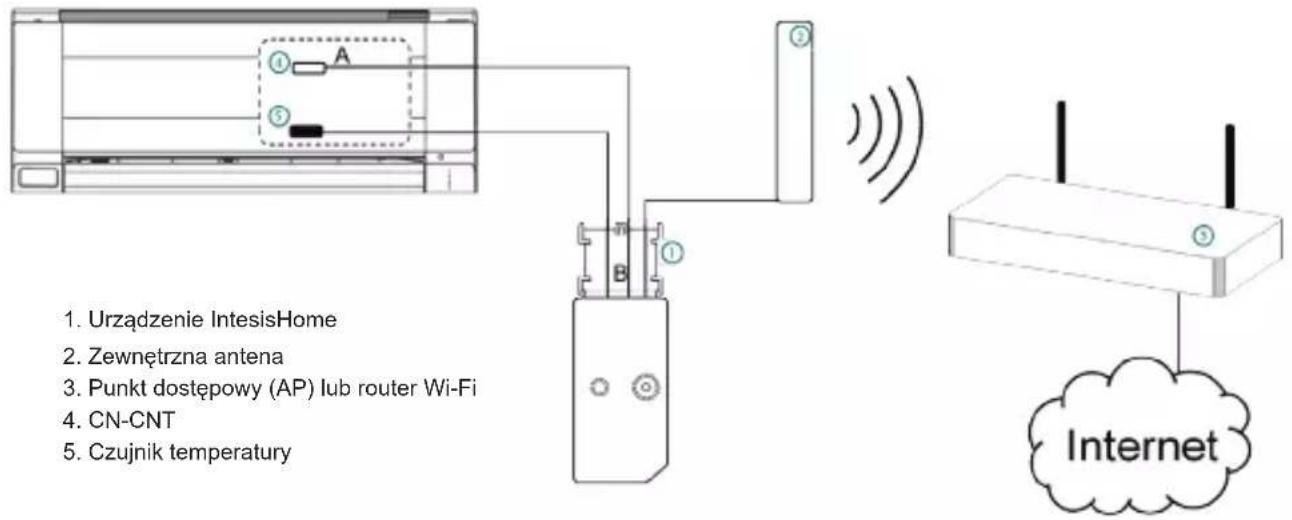

Rys. 2

1. Urządzenie IntesisHome 2. Zewnętrzna antenna 3. Punkt dostępowy (AP) lub router Wi-Fi 4. CN-CNT 5. Czujnik temperatury

5. Podłączanie urządzenia

1. Odłączyć klimatyzator od zasilania.

2. Uzyskać dostęp do głównej płytki obwodu drukowanego.*

3. Zlokalizować złącze oznaczone kodem CN-CNT.*

4. Wybrać miejsce instalacji urządzenia IntesisHome. Więcej informacji na ten temat zamieszczono w rozdziale 6.

5. Podłączyć koniec A (dłuższy) dołączonego w zestawie kabla do złącza CN-CNT klimatyzatora, a koniec B (krótszy) do złącza klimatyzatora na urządzeniu.

6. Podłączyć zewnętrzną antenę do złącza anteny. Złącze anteny wkręcić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

7. (W razie potrzeby) zainstalować czujnik temperatury. Więcej informacji na ten temat zamieszczono w rozdziale 8.

8. Antenę umieścić poza klimatyzatorem, najlepiej w pozycji pionowej i skierowaną bezpośrednio na router Wi-Fi lub punkt dostępu. Więcej informacji na ten temat zamieszczono w rozdziale 7.

9. Zamknąć klimatyzator.

10. Podłączyć klimatyzator do zasilania. Jeśli połączenie z klimatyzatorem zostało wykonane prawidłowo, dioda LED urządzenia IntesisHome zamiga na zielono, po czym zacznie świecić stałym zielonym światłem.

* Szczegółowe informacje zamieszczono w instrukcji montażowej lub serwisowej Panasonic.

6. Miejsce instalacji urządzenia

Urządzenie IntesisHome można instalować zarówno wewnątrz, jak i na zewnątrz klimatyzatorów.

Szczegółowy opis możliwych sposobów instalacji zamieszczono pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Rys. 3

Wewnątrz klimatyzatora Na zewnątrz klimatyzatora

1. Zewnętrzna antena
2. Urządzenie IntesisHome

Urządzenie zainstalowane wewnątrz klimatyzatora lub ukryte

Taka metoda umożliwia bardziej estetyczną instalację, ponieważ użytkownik na co dzień nie widzi urządzenia. W przypadku instalacji urządzenia wewnątrz klimatyzatora należy uwzględnić poniższe aspekty.

- Wskaźnik LED oraz przycisk nie będą dostępne dla użytkownika.

o Dioda LED jest wskaźnikiem stanu urządzenia zarówno w trakcie łączenia, jak i normalnej pracy.
o Przycisk służy do ponownej konfiguracji urządzenia w przypadku zmiany ustawień punktu dostępu. W tym celu wymagany jest dostęp do wnętrza klimatyzatora.

- W przypadku niewystarczającego miejsca na instalację wewnątrz klimatyzatora można wykonać poniższe czynności:

o Jeśli powodem są rury z wodą, należy zmienić stronę klimatyzatora, do której rury są podłączone, aby uzyskać więcej miejsca wewnątrz klimatyzatora.
o o Można również usunąć powierzchnię podtrzymująca (rys. 1).

Urządzenie zainstalowane na zewnątrz klimatyzatora

W przypadku instalacji urządzenia na zewnątrz klimatyzatora należy uwzględnić poniższe aspekty.

• Urządzenie można przymocować zarówno za pomocą wkrętów, jak i taśmy dwustronnej.
• Pokrywa okablowania oferuje kilka różnych opcji prowadzenia kabli w żądanym kierunku.

PL

7. Umiejscowienie anteny

Prawidłowe umiejscowienie i skierowanie anteny zewnętrznej usprawnia komunikację między urządzeniem IntesisHome a routerem Wi-Fi lub punktem dostępowym (AP).

Złącze anteny wkręcić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

Wazn: nie należy umiełszczecić urządzenia w pobliżu metalowych powierzchni.

Wazn: o ila jest tionmatisne, natelszys sprawdzić zasięgcy Wi-Fi vo kalkalizacji instalacji. Zalecany jest dobry poziem Wi-Fi.

Umieścić zewnętrzną antenę możliwe blisko źródła sygnału Wi-Fi (punktu dostępowego AP lub routera). Antena powinna być ustawiona pionowo i skierowana bezpośrednio na router Wi-Fi lub punkt dostępowy (AP).

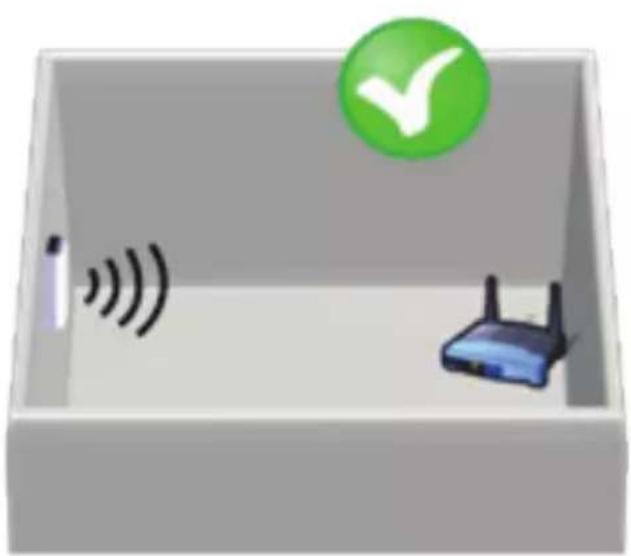

Antena w pozycji pionowej, skierowane na punkt dostęgowy (AP) lub router Wi-Fi

Rys. 4

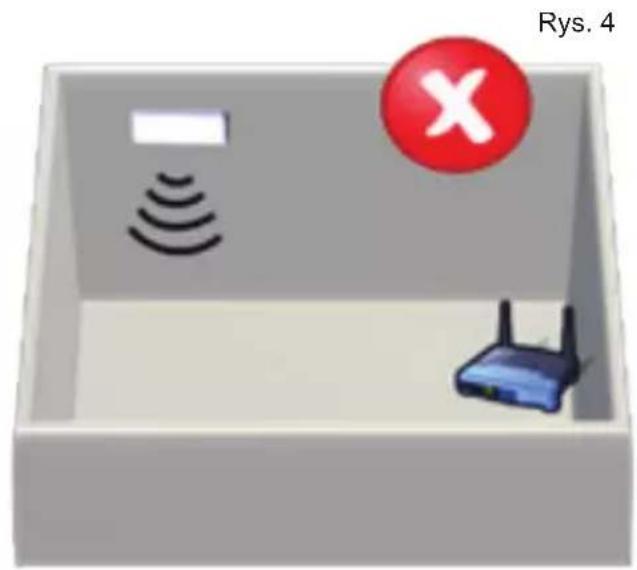

Antena w pozycji poziomej, nie skierowana na punkt dostępowy (AP) ani router Wi-Fi

Jeśli po instalacji występują problemy z zasięgiem, przeczytać odpowiednią sekcję pomocy technicznej na naszej stronie pod adresem www.intesishome.com/support/faq.

8. Miejsce instalacji czujnika temperatury

Tylko urządzenia MKE i NKE wymagają instalacji dołączonego w zestawie czujnika temperatury. W przypadku nowszych modeli zewnętrzne czujniki temperatury nie są konieczne.

Podłączyć czujnik temperatury do złącza czujnika temperatury w urządzeniu (rys. 1), a drugi koniec przytwierdzić obok czujnika powietrza włotowego klimatyzatora.

Dodatkowe informacje: www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.
