Produkttyp	Split-Klimaanlage
Marke	Panasonic
Modell	CU-E18NKR (Außengerät)
Kühlleistung	5,0 kW (18.000 BTU/h)
Heizleistung	5,6 kW
Energieeffizienzklasse	A++
Kältemittel	R32
Abmessungen (B x H x T)	799 x 290 x 542 mm
Nettogewicht	35 kg
Stromversorgung	230 V ~ 50 Hz
Hauptfunktionen	Kühlen, Heizen, Entfeuchten, Lüften, Leiser Modus, Timer, Präsenzsensor
Außengeräuschpegel	48 dB(A)
Maximale Rohrlänge	15 m
Luftfilter	Waschbarer antibakterieller Filter
Wartung und Reinigung	Filter alle 2 Wochen reinigen; für die jährliche Reinigung einen Fachmann beauftragen
Sicherheit	Frostschutz, automatischer Neustart, Schutz vor Gaslecks
Ersatzteile und Reparierbarkeit	Reparierbarkeitsindex von 7,9/10; Ersatzteile für 10 Jahre verfügbar
Garantie	2 Jahre
Allgemeine Informationen	Bedienungsanleitung kostenlos herunterladbar auf notice-facile.com

Häufig gestellte Fragen - CU-E18NKR PANASONIC

Wie reinige ich den Filter meiner Panasonic-Klimaanlage?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Öffnen Sie die Frontblende, entnehmen Sie den Filter und waschen Sie ihn mit warmem Wasser und einem milden Reinigungsmittel. Trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen. Reinigen Sie ihn alle 2 Wochen.

Was tun, wenn das Gerät nicht kühlt?

Überprüfen Sie zunächst, ob der Filter nicht verstopft ist. Stellen Sie sicher, dass die Fernbedienung auf Kühlen eingestellt ist und die eingestellte Temperatur unter der Raumtemperatur liegt. Überprüfen Sie auch, ob das Außengerät nicht blockiert ist.

Wie benutze ich die Fernbedienung?

Legen Sie zwei AAA-Batterien ein. Verwenden Sie die MODE-Taste, um den Modus auszuwählen (Kühlen, Heizen usw.), FAN für die Lüftergeschwindigkeit und die Pfeiltasten, um die Temperatur einzustellen. Die Fernbedienung muss auf das Innengerät gerichtet sein.

Wie hoch ist der Stromverbrauch dieser Klimaanlage?

Im Kühlmodus (5,0 kW) beträgt der Verbrauch etwa 1,5 kW. Im Heizmodus (5,6 kW) etwa 1,7 kW. Die genauen Werte finden Sie auf dem Energielabel.

Wie installiere ich das Außengerät?

Die Installation muss von einem zertifizierten Techniker durchgeführt werden. Das Außengerät muss auf einer stabilen Fläche, frei von Hindernissen und mit ausreichend Platz für die Luftzirkulation aufgestellt werden. Beachten Sie die in der Anleitung angegebenen Mindestabstände.

Was bedeuten die angezeigten Fehlercodes?

Die Fehlercodes werden auf dem Innengerät oder der Fernbedienung angezeigt. Zum Beispiel zeigt H11 ein Kommunikationsproblem an. Konsultieren Sie die Anleitung für die vollständige Liste der Codes und empfohlenen Maßnahmen.

Kann ich die Klimaanlage im Winter verwenden?

Ja, dieses Modell kann bis zu Außentemperaturen von -15 °C heizen. Im Heizmodus kann das Außengerät automatisch abtauen.

Wie stelle ich den Timer ein?

Drücken Sie auf der Fernbedienung die TIMER-Taste. Verwenden Sie die Pfeiltasten, um die Ein- oder Ausschaltzeit einzustellen. Bestätigen Sie mit der SET-Taste. Der Timer kann bis zu 24 Stunden im Voraus programmiert werden.

Wie setze ich die Klimaanlage zurück?

Für einen allgemeinen Reset schalten Sie das Gerät aus und ziehen Sie den Netzstecker für 5 Minuten. Schließen Sie es wieder an und schalten Sie es ein. Für einen Reset der Einstellungen drücken Sie mit einem spitzen Gegenstand auf die RESET-Taste der Fernbedienung.

Wo finde ich Ersatzteile?

Ersatzteile sind bei autorisierten Panasonic-Händlern oder auf der Panasonic-Website erhältlich. Verwenden Sie die Modellnummer (CU-E18NKR), um kompatible Teile zu identifizieren.

BEDIENUNGSANLEITUNG CU-E18NKR PANASONIC

INSTALLATIONSANLEITUNG

GUIDE D'INSTALLATION

GUIDA PER L'INSTALLATION

GUÍA DE INSTALACIÓN

CONTENTS

English 3

Deutsch 7

Français 11

Italiano 15

Español 19

Norsk 23

Svenska 27

Dansk 31

Nederlands 35

Polski 39

Russian 43

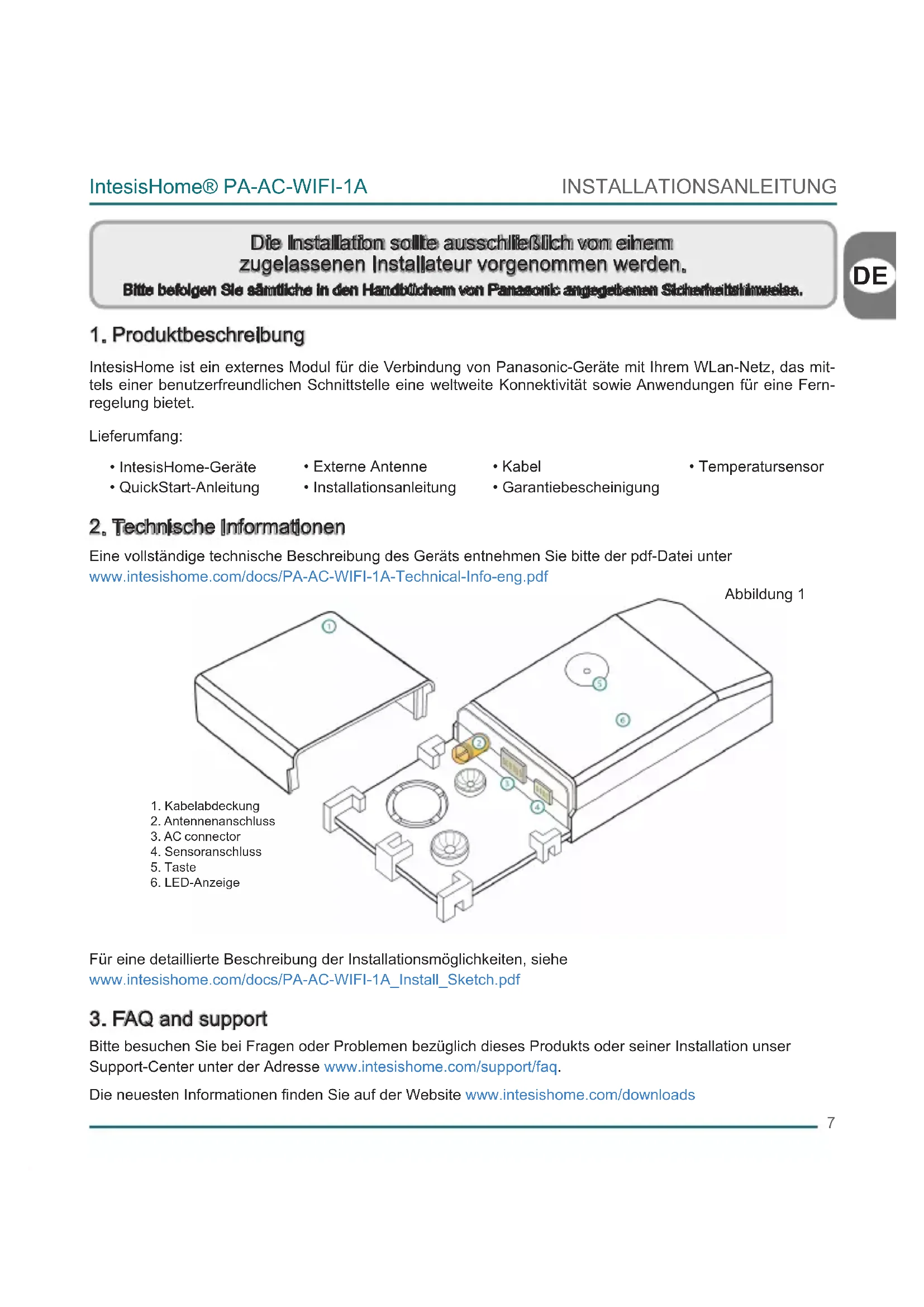

Die Installation sollte ausschließlich von einem zugelassenen Installateur vorgenommen werden.

Bitte befolgen Sie sämtliche in den Handbüchtem von Panasonic angegebenen Sicherheitshinweise.

DE

1. Produktbeschreibung

IntesisHome ist ein externes Modul für die Verbindung von Panasonic-Geräte mit Ihrem Wlan-Netz, das mittels einer benutzerfreundlichen Schnittstelle eine weltweite Konnektivität sowie Anwendungen für eine Fernregelung bietet.

Lieferumfang:

- IntesisHome-Geräte

- Externe Antenne

• Kabel

- Temperatursensor

- QuickStart-Anleitung

• Installationsanleitung

• Garantiebescheinigung

2. Technische Informationen

Eine vollständige technische Beschreibung des Geräts entnehmen Sie bitte der pdf-Datei unter www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

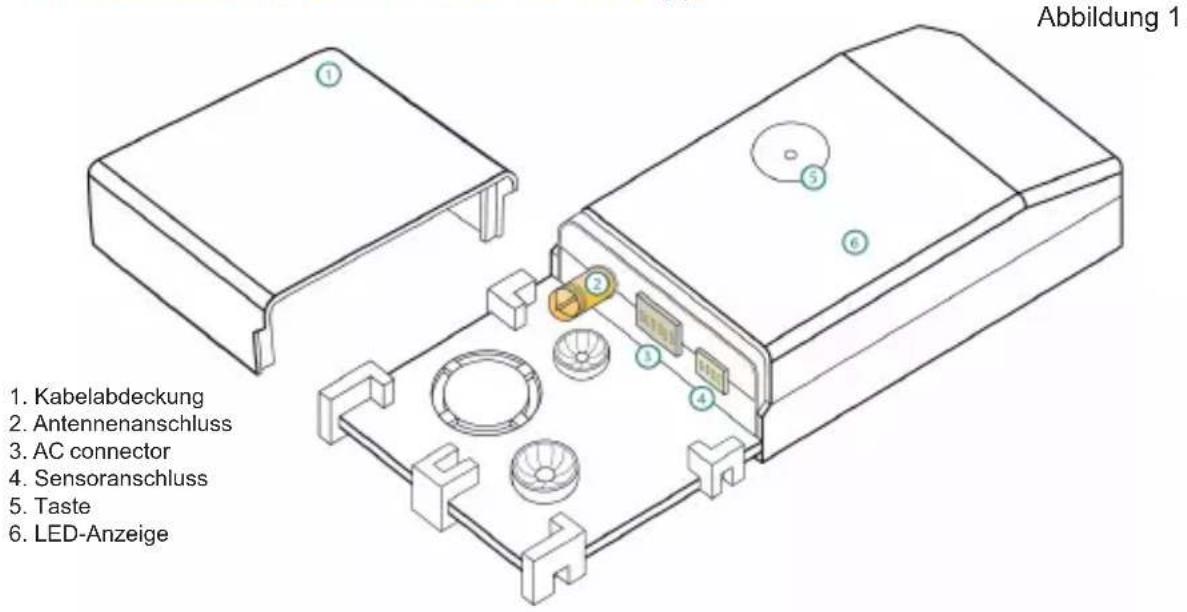

Abbildung 1 1. Kabelabdeckung 2. Antennenanschluss 3. AC connector 4. Sensoranschluss 5. Taste 6. LED-Anzeige

Für eine detaillierte Beschreibung der Installationsmöglichkeiten, siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ and support

Bitte besuchen Sie bei Fragen oder Problemen bezüglich dieses Produkts oder seiner Installation unser Support-Center unter der Adresse www.intesishome.com/support/faq.

Die neuesten Informationen finden Sie auf der Website www.intesishome.com/downloads

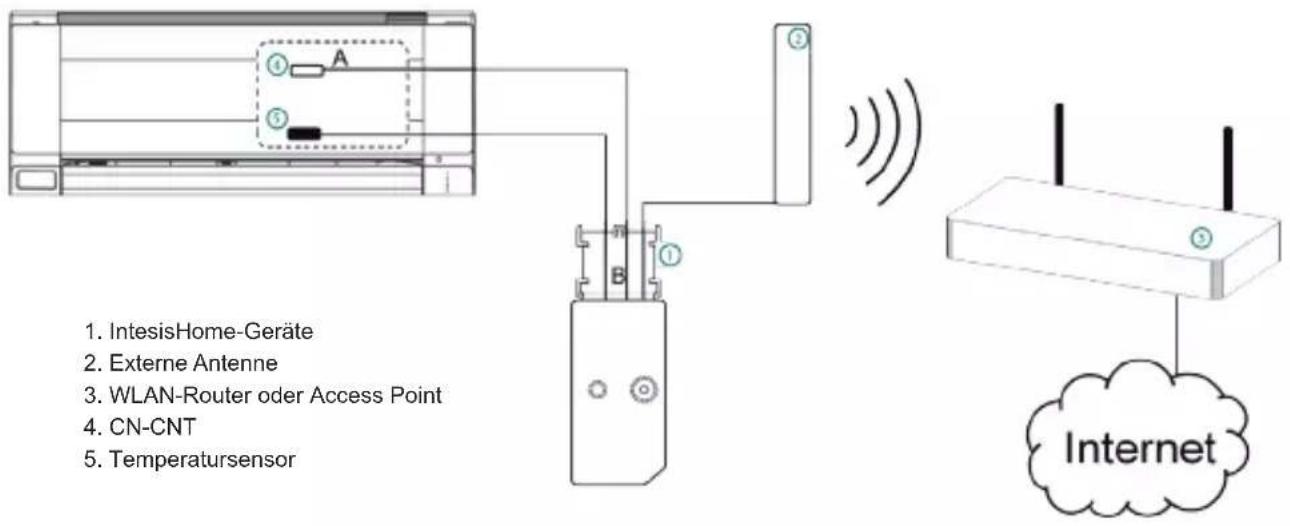

4. Installationsübersicht

Abbildung 2

1. IntesisHome-Geräte 2. Externe Antenne 3. WLAN-Router oder Access Point 4. CN-CNT 5. Temperatursensor

5. Geräteanschlüsse

1. Trennen Sie die Klimaanlage (AC) vom Stromnetz.

2. Zugriff auf die Leiterplatte.*

3. Suchen Sie den als CN-CNT markierten Anschluss.*

4. Wählen Sie einen Installationsort für IntesisHome aus. Siehe Abschnitt 6 für nähere Informationen.

5. Verbinden Sie das (längere) Ende "A" des mitgelieferten Kabels mit dem Anschluss CN-CNT an der Kli maanlage und das (kürzere) Ende "B" mit dem dafür vorgesehenen Anschluss an Ihrem Gerät.

6. Verbinden Sie die externe Antenne mit dem Antennenanschluss. Verbinden Sie den Antennenstecker mit den Anschluss, indem Sie eine Drehung im Uhrzeigersinn durchführen, bis er einrastet.

7. (Soweit erforderlich) Installieren Sie den Temperatursensor. Siehe Abschnitt 8 für nähere Informationen.

8. Platzieren Sie die Antenne außerhalb der Klimaanlage, vorzugsweise in vertikaler Position, und stellen Sie sicher, dass diese direkt auf den WLAN-Router oder Access Point (AP) zeigt. Siehe Abschnitt 7 für nähere Informationen.

9. Schließen Sie die Klimaanlage.

10. Verbinden Sie die Klimaanlage erneut mit dem Stromnetz. Wenn die Verbindung zur Klimaanlage erfolgreich hergestellt werden konnte, beginnt die LED-Leuchte von IntesisHome zunächst zu blinken, und wechselt dann auf ein durchgehendes grünes Licht.

* Siehe Installations- oder Wartungshandbuch von Panasonic für nähere Informationen.

6. Gerätestandort

IntesisHome kann sowohl innerhalb als auch außerhalb von Klimaanlagen installiert werden.

Für eine detaillierte Beschreibung der Installationsmöglichkeiten, siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

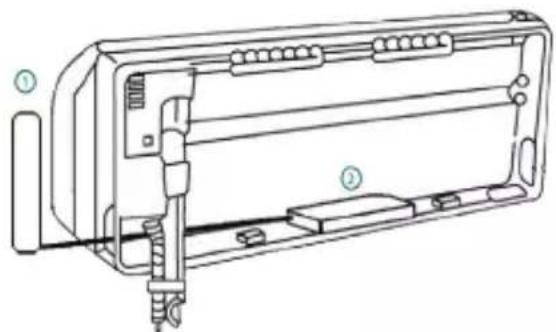

Abbildung 3

Innerhalb der Klimaanlage

Außerhalb der Klimaanlage

1. Externe Antenne
2. IntesisHome-Geräte

Installation des Geräts Innerhalb der Klimaanlage oder "versteckt"

Diese Installationsart ist eleganter, da der Benutzer das Gerät im normalen Betrieb nicht sieht. Wenn das Gerät innerhalb der Klimaanlage installiert wird, sind folgende Punkte zu beachten:

• In diesem Fall hat der Benutzer keinen Zugriff auf die LED-Lampe und die Taste.
o Die LED-Lampe dient zur Anzeige des Betriebsstatus während dem Verbindungsaufbau und im normalen Betrieb.
o Die Taste wird verwendet, um das Gerät neu zu konfigurieren, wenn sich die Konfiguration des Access Point (AP) ändert. In diesem Fall muss der Benutzer die Klimaanlage öffnen, um das Gerät neu zu konfigurieren.
- Wenn innerhalb der Klimaanlage nicht ausreichend Platz für die Installation vorhanden ist, kann folgendermaßen vorgegangen werden:
o Wenn aufgrund von Wasserleitungen nicht genügend Platz vorhanden ist, können diese auf der anderen Seite der Klimaanlage angeschlossen werden, um innerhalb des Gehäuses mehr Platz zu schaffen
o Andernfalls kann die Stützplatte entfernt werden (Abbildung 1)

Installation des Geräts außerhalb der Klimaanlage

Wenn das Gerät außerhalb der Klimaanlage installiert wird, sind folgende Punkte zu beachten:

• Das Gerät kann durch Schrauben oder doppelseitiges Klebeband befestigt werden.
  • Die Kabelabdeckung verfügt über verschiedene Optionen, um die Kabel in die gewünschte Richtung zu verlegen.

7. Platzierung der Antenne

Die Positionierung der externen Antenne an dem korrekten Standort und in der bestmöglichen Position verbessert die Kommunikation zwischen IntesisHome und Ihrem WLAN-Router oder Access Point (AP).

Verbinden Sie den Antennenstecker mit den Anschluss, indem Sie eine Drehung im Uhrzeigersinn durchführen, bis er einrastet.

Wichtig: Vermelden Sie eine Positionierung des Geräts in der Nähe von Metallflächen

Wichtig: Überprüfen Sie, sofern möglich, den WLan-Empfang im Installationsbereich. Ein guter WLan-Empfang wird dringend empfohlen.

Fixieren Sie die externe Antenne vorzugsweise so nahe wie möglich an der WLAN-Signalquelle (Access Point oder Router). Bitte stellen Sie sicher, dass sich die Antenne in einer vertikalen Position befindet und direkt auf Ihren WLAN-Router oder Access Point (AP) zeigt.

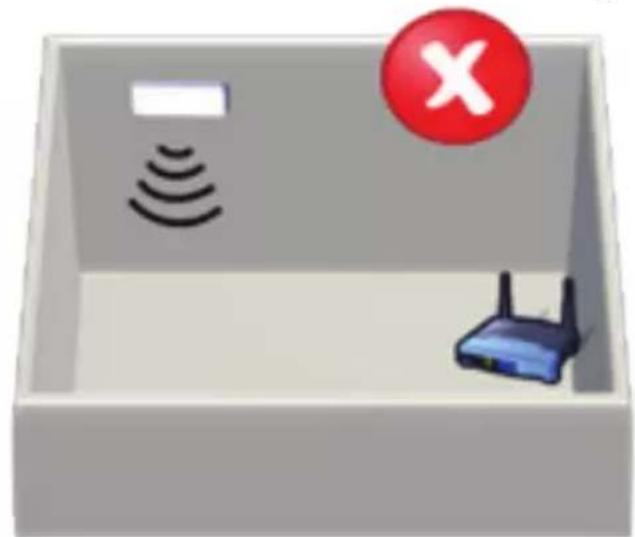

Abbildung 4

Antenne im vertikaler Position, zeigt direkt auf WLAN-Router oder Access Point.

Antenne in horizontaler Position, zeigt nicht direkt auf WLAN-Router oder Access Point

Wenn Sie nach der Installation Probleme mit dem Empfang haben, bitte besuchen Sie den entsprechenden Abschnitt auf unserer Internetseite für nähere Informationen www.intesishome.com/support/faq.

8. Platzierung des Temperatursensors

Der mitgelieferte Temperatursensor muss nur bei MKE- und NKE-Geräten installiert werden. Die neueren Modelle benötigen keinen externen Temperatursensor.

Verbinden Sie den Temperatursensor mit dem dafür vorgesehenen Anschluss am Gerät (Abbildung 1) und befestigen Sie das andere Ende neben dem Lufteingangssensor der Klimaanlage.

Siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf für nähere Informationen.
