Produkttyp	Split-system luftkonditionering
Märke	Panasonic
Modell	CU-E18NKR (utomhusenhet)
Kylkapacitet	5,0 kW (18 000 BTU/h)
Värmekapacitet	5,6 kW
Energiklass	A++
Köldmedium	R32
Mått (L x H x P)	799 x 290 x 542 mm
Nettovikt	35 kg
Strömförsörjning	230 V ~ 50 Hz
Huvudfunktioner	Kyla, värme, avfuktning, ventilation, tyst läge, timer, närvarosensor
Ljudnivå utomhus	48 dB(A)
Maximal rörlängd	15 m
Luftfilter	Tvättbart antibakteriellt filter
Underhåll och rengöring	Rengör filtret varannan vecka; anlita en professionell för årlig rengöring
Säkerhet	Frostskydd, automatisk omstart, skydd mot gasläckage
Reservdelar och reparerbarhet	Reparerbarhetsindex på 7,9/10; reservdelar tillgängliga i 10 år
Garanti	2 år
Allmän information	Bruksanvisning som kan laddas ner gratis på notice-facile.com

Vanliga frågor - CU-E18NKR PANASONIC

Hur rengör jag filtret på min Panasonic luftkonditionering?

Stäng av enheten och dra ur kontakten. Öppna frontpanelen, ta bort filtret och tvätta det med ljummet vatten och ett milt rengöringsmedel. Torka det helt innan du sätter tillbaka det. Rengör det varannan vecka.

Vad gör jag om enheten inte kyler?

Kontrollera först att filtret inte är igensatt. Se till att fjärrkontrollen är i kyl-läge och att inställd temperatur är lägre än rumstemperaturen. Kontrollera även att utomhusenheten inte är blockerad.

Hur använder jag fjärrkontrollen?

Sätt i två AAA-batterier. Använd MODE-knappen för att välja läge (kyla, värme, etc.), FAN för fläkthastighet och pilarna för att ställa in temperaturen. Fjärrkontrollen måste riktas mot inomhusenheten.

Vad är strömförbrukningen för denna luftkonditionering?

I kylläge (5,0 kW) är förbrukningen cirka 1,5 kW. I värmeläge (5,6 kW) är den cirka 1,7 kW. Exakta värden anges på energietiketten.

Hur installerar jag utomhusenheten?

Installationen måste utföras av en certifierad tekniker. Utomhusenheten ska placeras på en stabil yta, borta från hinder och med tillräckligt utrymme för luftcirkulation. Följ minimiavstånden som anges i bruksanvisningen.

Vad betyder felkoderna som visas?

Felkoderna visas på inomhusenheten eller fjärrkontrollen. Till exempel indikerar H11 ett kommunikationsproblem. Se bruksanvisningen för en fullständig lista över koder och rekommenderade åtgärder.

Kan jag använda luftkonditioneringen på vintern?

Ja, denna modell kan värma ner till utomhustemperaturer på -15 °C. I värmeläge kan utomhusenheten avfrosta automatiskt.

Hur ställer jag in timern?

Tryck på TIMER-knappen på fjärrkontrollen. Använd pilarna för att ställa in start- eller stopptid. Bekräfta med SET-knappen. Timern kan programmeras upp till 24 timmar i förväg.

Hur återställer jag luftkonditioneringen?

För en allmän återställning, stäng av enheten och dra ur kontakten i 5 minuter. Sätt tillbaka kontakten och slå på den igen. För att återställa inställningarna, tryck på RESET-knappen på fjärrkontrollen med ett vasst föremål.

Var hittar jag reservdelar?

Reservdelar finns hos auktoriserade Panasonic-återförsäljare eller på Panasonics webbplats. Använd modellnumret (CU-E18NKR) för att identifiera kompatibla delar.

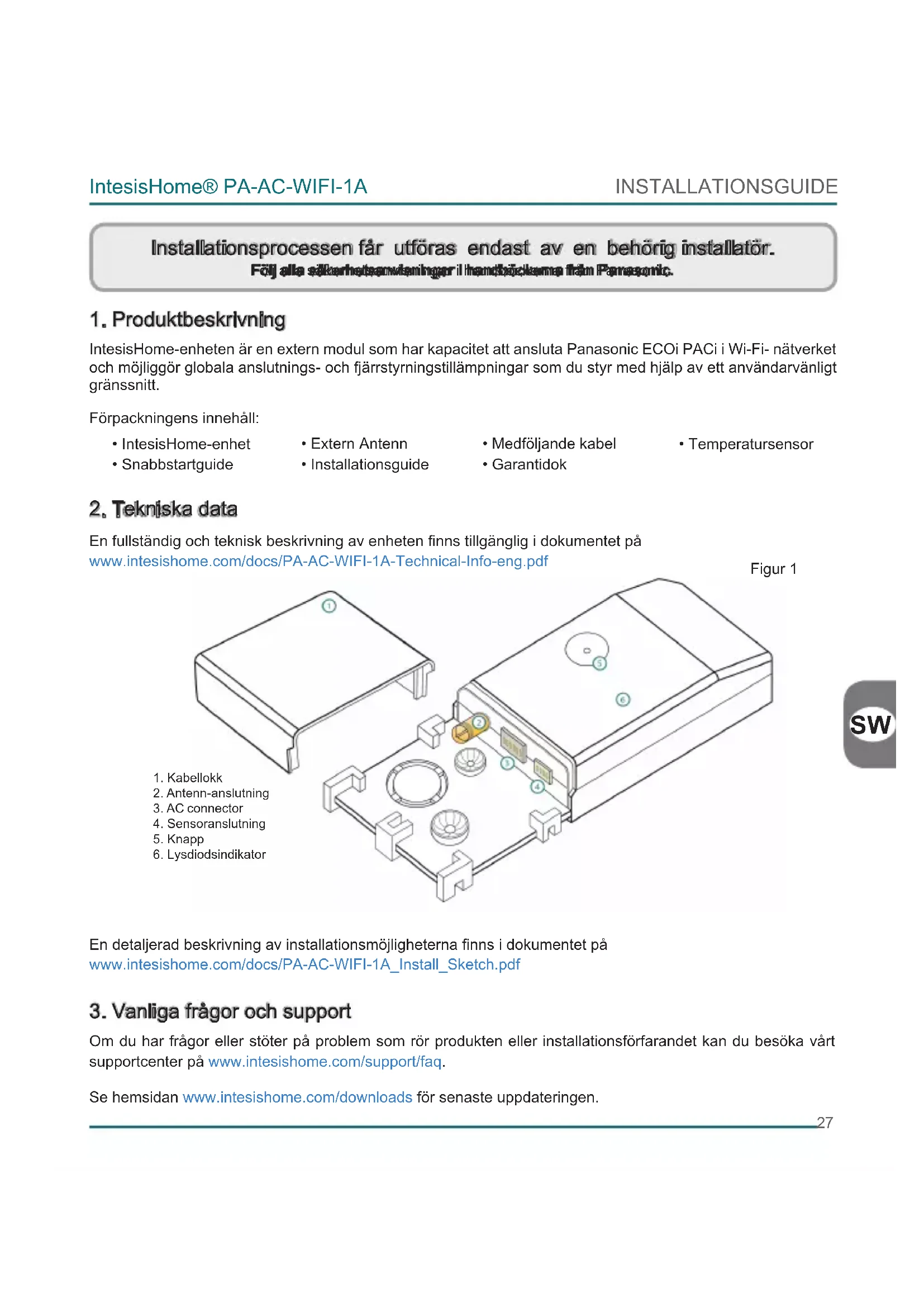

BRUKSANVISNING CU-E18NKR PANASONIC

Installationsprocessen får utföras endast av en behörig installatör. Följ alla säkerhetsanvisninger il handböckampa från Panasonic.

1. Produktbeskrivning

IntesisHome-enheten är en extern modul som har kapacitet att ansluta Panasonic ECOi PACi i Wi-Fi- nätverket och möjliggör globala anslutnings- och fjärrstyrningstillämpningar som du styr med hjälp av ett användarvänligt gränssnitt.

Förpackningens innehåll:

- IntesisHome-enhet

- Extern Antenn

• Medföljande kabel

• Temperatursensor

- Snabbstartguide

- Installationsguide

- Garantidok

2. Tekniska data

En fullständig och teknisk beskrivning av enheten finns tillgänglig i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

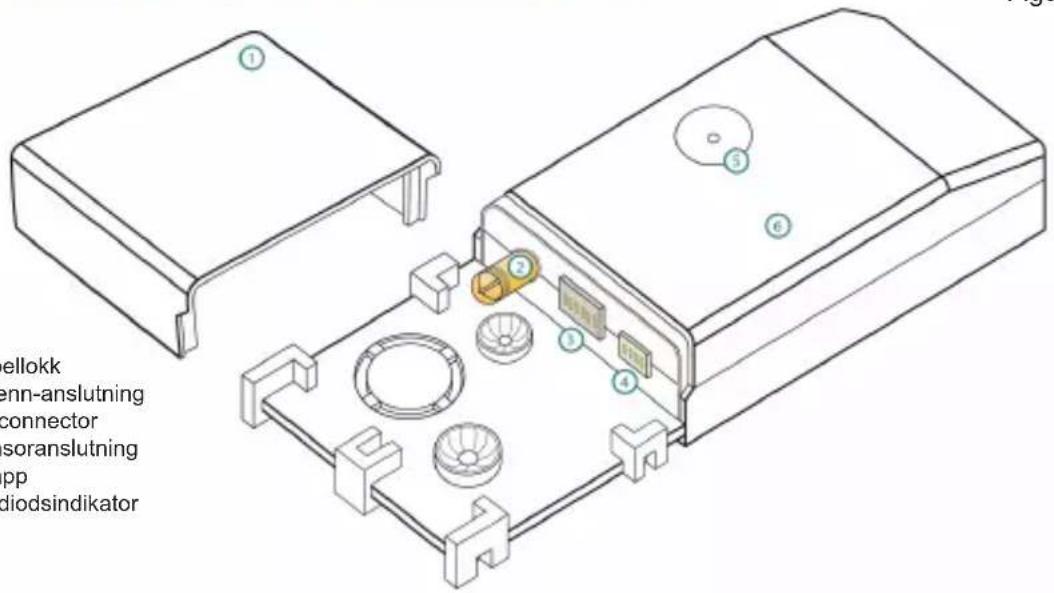

Figur 1

ellokk enn-anslutning connector orsanslutning pp diodsindikator

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Vanliga frågor och support

Om du har frågor eller stöter på problem som rör produkten eller installationsförfarandet kan du besöka vårt supportcenter på www.intesishome.com/support/faq.

Se hemsidan www.intesishome.com/downloads för senaste uppdateringen.

4. Installationsöversikt

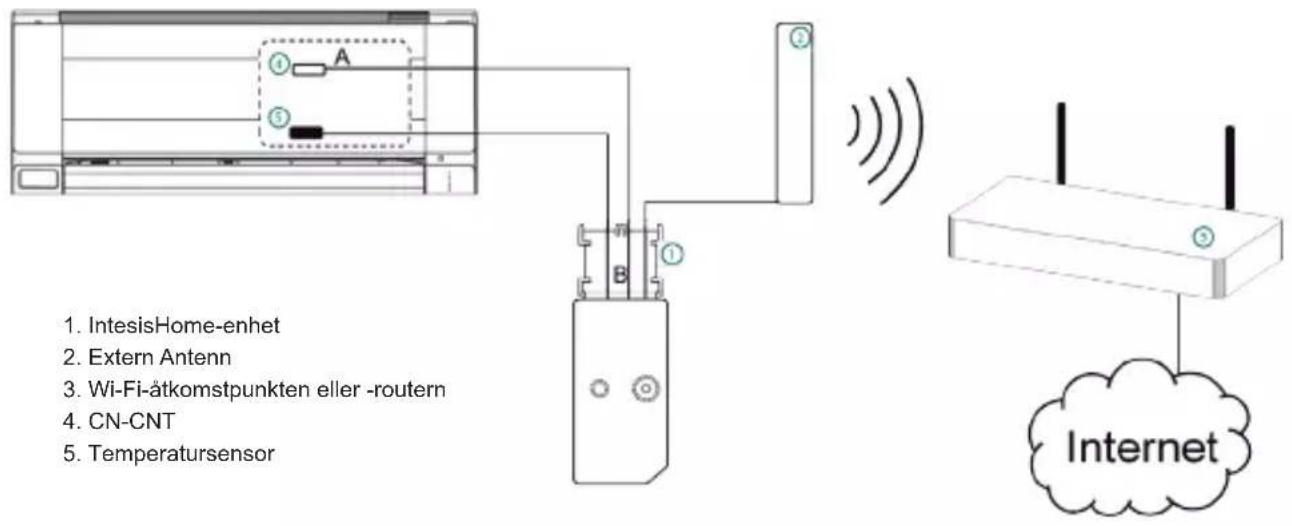

Figur 2

1. IntesisHome-enhet 2. Extern Antenn 3. Wi-Fi-åtkomstpunkten eller -routern 4. CN-CNT 5. Temperatursensor

5. Enhetens anslutningar

1. Koppla bort luftkonditioneringsenheten (AC) från strömförsörjningsledningen.

2. Skapa åtkomst till huvudkretskortet.*

3. Leta upp uttagsanslutningen märkt CN-CNT.*

4. Välj en plats för IntesisHome-enheten. Se avsnitt 6 för mer information.

5. Anslut A-änden (den långa änden) av den medföljande kabeln till luftkonditioneringens anslutning märkt CN-CNT och B-änden (den korta änden) till enhetens anslutning för luftkonditionering.

6. Koppla in den externa antennen i antennanslutningen. Se till att skruva in antennanslutningen medurs tills det tar stopp.

7. Installera temperatursensorn (vid behov). Se avsnitt 8 för mer information.

8. Antennen ska placeras utanför luftkonditioneringsenheten, helst lodrätt och så att den pekar direkt mot Wi-Fi-routern eller -åtkomstpunkten (AP). Se avsnitt 7 för mer information.

9. Stäng luftkonditioneringsenheten.

10. Anslut luftkonditioneringsenheten till strömförsörjningsledningen. Om anslutningen till luftkonditioneringsenheten lyckades börjar IntesisHome-enhetens lysdiod att blinka grön och ändras sedan till att lysa stadigt grön.

* Se installations- eller servicehandboken från Panasonic för mer detaljerad information.

IntesisHome-enheten kan installeras både inuti och utanför luftkonditioneringsenheterna.

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

Figur 3

Det här ger en snyggare installation eftersom användaren inte ser enheten under normal drift. Om enheten installeras inuti luftkonditioneringsenheten måste följande punkter beaktas.

- Indikationslysdioden och knappen kommer inte att vara åtkomliga för användaren.

o Lysdioden är en indikation för enhetens status både under anslutning och normalt beteende.
o Knappen används för att omkonfigurera enheten om åtkomstpunktens (AP) konfiguration ändras. Om detta sker måste användaren skapa åtkomst till insidan av luftkonditioneringsenheten.

- Om det inte finns tillräckligt mycket utrymme för installation inuti luftkonditioneringsenheten kan följande åtgärder vidtas:

o Om det beror på vattenledningar byter du sida i luftkonditioneringsenheten där de är anslutna, så får du mer utrymme inuti luftkonditioneringsenheten.
o Ett annat alternativ är att avlägsna stödytan (figur 1).

Enhet Installerad utanför luftkonditioneringsenheten

Om enheten installeras utanför luftkonditioneringsenheten måste följande punkter beaktas.

• Enheten kan sättas fast med skruvar eller dubbelsidig tejp.
• Kabellocket erbjuder flera alternativ för att dra kablarna i önskad riktning.

7. Antennens placering

Genom att placera den externa antennen på lämplig plats och i lämplig position kan du förbättra kommunikationen mellan IntesisHome-enheten och din Wi-Fi-router eller -åtkomstpunkt (AP).

Kom ihåg att skruva in antennanslutningen medurs på rätt sätt tills det tar stopp.

Viktigt: Undvik att placera antennen intill metallytor.

Viktigt: Försök om mögligtattkontrollbara/Wi-Fi-Häbekningenppäriinstallationsplatsen. En god Wi-Fi-nikå rekommenderes starkt.

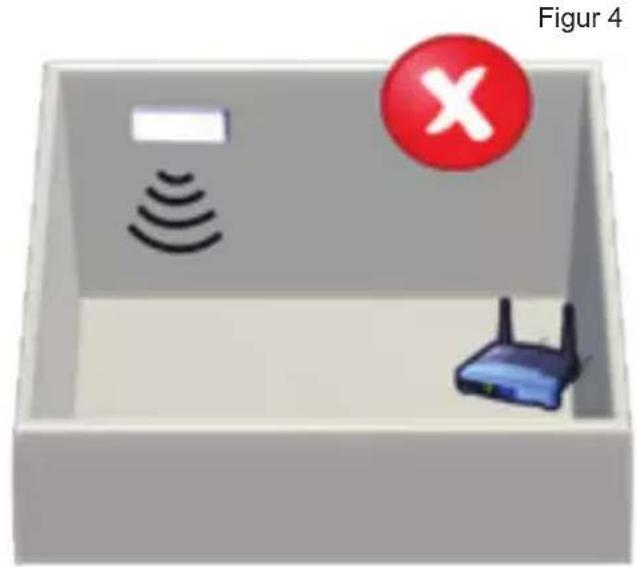

Den externa antennen ska helst fästas så nära Wi-Fi-signalkällan (åtkomstpunkt eller router) som möjligt. Se till att placera antennen vertikalt och så att den pekar direkt mot din Wi-Fi-router eller -åtkomstpunkt (AP).

Antennen i vertikalt läge, och så att den pekar mot WI-FI-åtkomstpunkten eller -routem

Vid problem med täckningen efter installationen, besök avdelningen för anslutningssupport på vår webbplats med adressen www.intesishome.com/support/faq.

8. Temperatursensorns placering

Den medföljande temperatursensorn behöver bara installeras i MKE- och NKE-enheter. Nyare modeller kräver ingen extern temperatursensor.

Anslut temperatursensorn till enhetens anslutning för temperatursensor (figur 1) och sätt fast den andra änden bredvid sensorn för luftkonditioneringsenhetens luftintag.

Se www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf för mer information

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf
