CU-E18NKR - Climatiseur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split système
Marque	Panasonic
Modèle	CU-E18NKR (unité extérieure)
Capacité de refroidissement	5,0 kW (18 000 BTU/h)
Capacité de chauffage	5,6 kW
Classe énergétique	A++
Gaz réfrigérant	R32
Dimensions (L x H x P)	799 x 290 x 542 mm
Poids net	35 kg
Alimentation électrique	230 V ~ 50 Hz
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation, mode silencieux, minuterie, capteur de présence
Niveau sonore extérieur	48 dB(A)
Longueur maximale de tuyauterie	15 m
Filtre à air	Filtre antibactérien lavable
Entretien et nettoyage	Nettoyer le filtre toutes les 2 semaines ; faire appel à un professionnel pour le nettoyage annuel
Sécurité	Protection antigel, redémarrage automatique, protection contre les fuites de gaz
Pièces détachées et réparabilité	Indice de réparabilité de 7,9/10 ; pièces détachées disponibles pendant 10 ans
Garantie	2 ans
Informations générales	Notice d'utilisation téléchargeable gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - CU-E18NKR PANASONIC

Comment nettoyer le filtre de mon climatiseur Panasonic ?

Éteignez l'appareil et débranchez-le. Ouvrez le panneau avant, retirez le filtre et lavez-le à l'eau tiède avec un détergent doux. Séchez-le complètement avant de le remettre. Nettoyez-le toutes les 2 semaines.

Que faire si l'appareil ne refroidit pas ?

Vérifiez d'abord que le filtre n'est pas obstrué. Assurez-vous que la télécommande est en mode refroidissement et que la température réglée est inférieure à la température ambiante. Vérifiez également que l'unité extérieure n'est pas obstruée.

Comment utiliser la télécommande ?

Insérez deux piles AAA. Utilisez les touches MODE pour sélectionner le mode (refroidissement, chauffage, etc.), FAN pour la vitesse du ventilateur, et les flèches pour régler la température. La télécommande doit être dirigée vers l'unité intérieure.

Quelle est la consommation électrique de ce climatiseur ?

En mode refroidissement (5,0 kW), la consommation est d'environ 1,5 kW. En chauffage (5,6 kW), elle est d'environ 1,7 kW. Les valeurs exactes sont indiquées sur l'étiquette énergétique.

Comment installer l'unité extérieure ?

L'installation doit être effectuée par un technicien agréé. L'unité extérieure doit être placée sur une surface stable, à l'écart des obstructions, et avec un espace suffisant pour la circulation d'air. Respectez les distances minimales indiquées dans la notice.

Que signifient les codes erreur affichés ?

Les codes erreur sont affichés sur l'unité intérieure ou la télécommande. Par exemple, H11 indique un problème de communication. Consultez la notice pour la liste complète des codes et les actions recommandées.

Puis-je utiliser le climatiseur en hiver ?

Oui, ce modèle peut chauffer jusqu'à des températures extérieures de -15 °C. En mode chauffage, l'unité extérieure peut dégivrer automatiquement.

Comment régler la minuterie ?

Sur la télécommande, appuyez sur la touche TIMER. Utilisez les flèches pour régler l'heure de mise en marche ou d'arrêt. Confirmez avec la touche SET. La minuterie peut être programmée jusqu'à 24h à l'avance.

Comment réinitialiser le climatiseur ?

Pour une réinitialisation générale, éteignez l'appareil et débranchez-le pendant 5 minutes. Rebranchez-le et rallumez-le. Pour une réinitialisation des réglages, appuyez sur le bouton RESET de la télécommande avec un objet pointu.

Où trouver les pièces de rechange ?

Les pièces détachées sont disponibles chez les revendeurs agréés Panasonic ou sur le site internet Panasonic. Utilisez le numéro de modèle (CU-E18NKR) pour identifier les pièces compatibles.

MODE D'EMPLOI CU-E18NKR PANASONIC

La configuration du produit doit être effectuée par un technicien agréé. Veuillez suivre toutes les Instructions de Sécurité fournies par les manuels de Panasonic.

1. Description du produit

Le périphérique IntesisHome est un module externe capable de connecter les unités Panasonic ECOi et PACi au réseau Wi-Fi de la maison, afin de disposer d'une connectivité globale et d'un contrôle distant des appareils, grâce à une interface usager intuitive.

Contenu du pack :

- Dispositif IntesisHome

- Antenne externe

- Câble fourni

- Senseur de température

• Guide de Prise en Main

- Guide d'Installation

- Bon de garantie

2. Fiche technique

La fiche technique complète du module peut être consultée sur www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

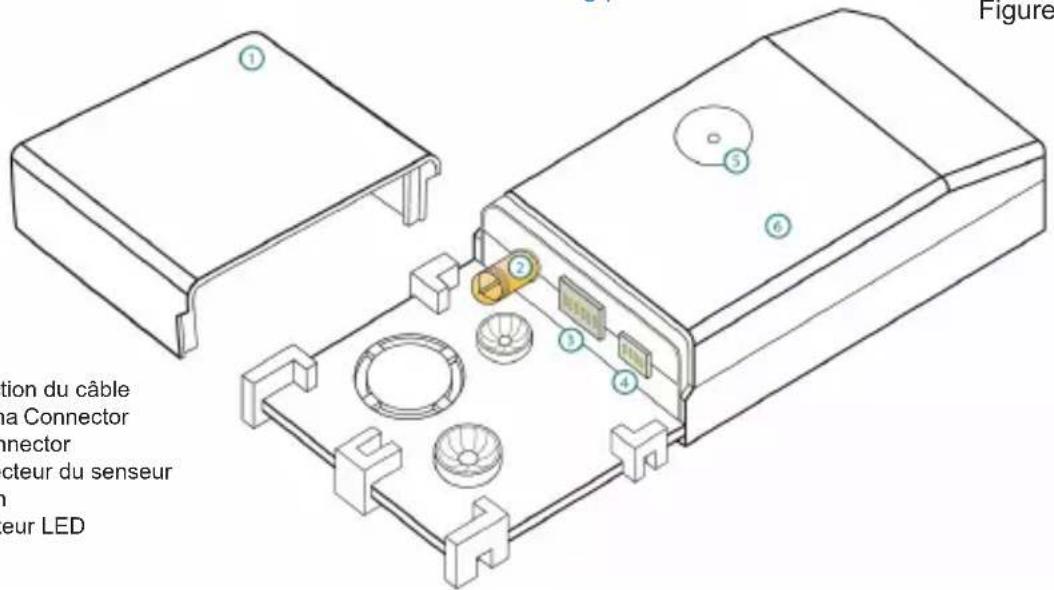

Figure 1

tion du câble na Connector anector acteur du senseur eur LED

Afin d'obtenir une description détaillée des possibilités d'installation, veuillez lire le document sur www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ et assistance

Pour toute question ou problème au sujet de ce produit ou de son installation, veuillez consulter notre centre d'assistance sur www.intesishome.com/support/faq.

Veuillez consulter le site www.intesishome.com/downloads pour prendre connaissance de la dernière mise à jour.

4. Aperçu de l'installation

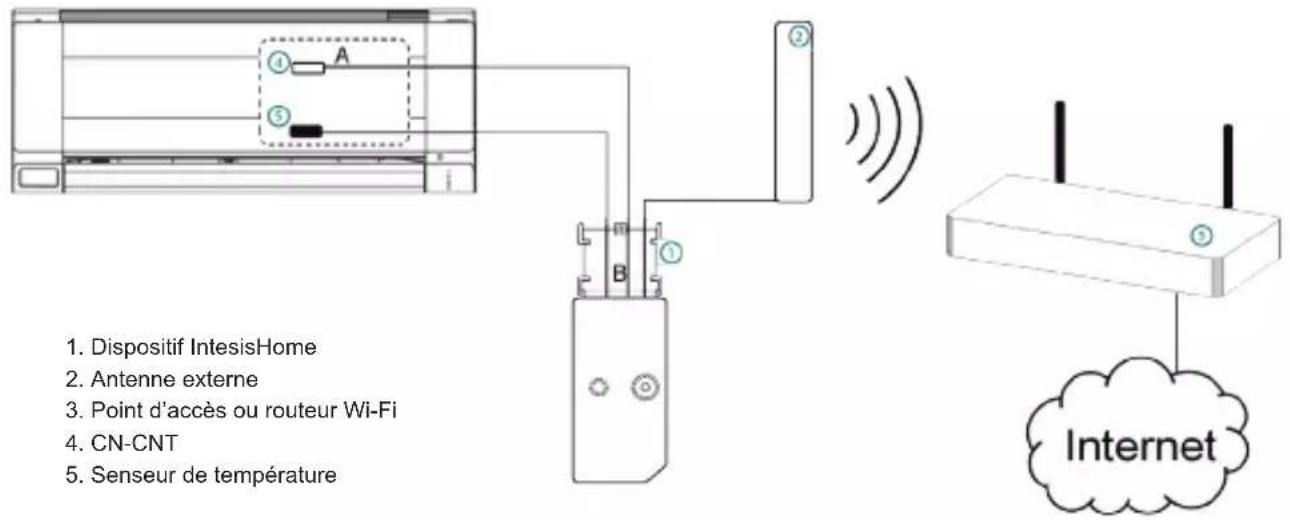

Figure 2

1. Dispositif IntesisHome 2. Antenne externe 3. Point d'accès ou routeur Wi-Fi 4. CN-CNT 5. Senseur de température

5. Connexions du dispositif

1. Débranchez le climatiseur (AC) de votre ligne d'alimentation.

2. Accédez au Tableau du Circuit Imprimé principal.*

3. Localisez le connecteur de la prise marqué CN-CNT*

4. Choisissez un endroit pour le dispositif IntesisHome. Voir section 6 pour plus d'information.

5. Connectez l'extrémité A (longue) du câble fourni au connecteur du climatiseur CN-CNT et l'extrémité B (courte) au connecteur AC du dispositif.

6. Connectez l'antenne externe au connecteur d'antenne. Assurez-vous de visser le connecteur d'antenne dans le sens des aiguilles d'une montre jusqu'à son arrêt.

7. (Si nécessaire) Installez le senseur de température. Voir section 8 pour plus d'information.

8. Placez l'antenne hors de l'AC, dans une position verticale de préférence et pointant directement vers le routeur Wi-Fi ou le point d'accès (AP). Voir section 7 pour plus d'information.

9. Fermez le climatiseur.

10. Branchez l'AC à la ligne d'alimentation. Si la connexion avec le climatiseur a réussi, le LED vert du dispositif IntesisHome commencera à clignoter, puis se stabilisera.

* Voir le manuel d'installation ou d'entretien de Panasonic pour une information en détails.

6. Emplacement du dispositif

Le dispositif IntesisHome peut s'installer à la fois à l'intérieur et à l'extérieur des unités AC.

Afin d'obtenir une description détaillée sur les possibilités d'installation, veuillez lire le document sur www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

Figure 3

À l'intérieur de l'unité AC À l'extérieur, de l'unité AC
1. Antenne externe
2. Dispositif IntesisHome

Dispositif installé à l'intérieur de l'unité AC ou dissimulé

Permet une installation plus soignée car l'utilisateur ne peut pas voir le dispositif lors de son fonctionnement habituel. Les points suivants doivent être pris en compte si le dispositif s'installe à l'intérieur de l'AC.

• L'utilisateur ne pourra pas avoir accès à l'indicateur LED, ni au bouton.

o Le LED est un indicateur sur l'état du dispositif, à la fois lors de la connexion et du fonctionnement habituel.
o Le bouton s'utilise afin de reconfigurer le dispositif, dans le cas où la configuration du point d'accès (AP) est modifiée. Le cas échéant, l'utilisateur aura besoin d'accéder à l'intérieur du climatiseur

- Si l'espace n'est pas suffisant pour une installation à l'intérieur de l'unité AC, les actions suivantes peuvent être réalisées:

o Si le manque d'espace est dû aux conduits d'eau, changez le côté de l'AC où ces derniers sont connectés afin de gagner de l'espace à l'intérieur de l'unité AC.
o Sinon, la surface de support peut être retirée (Figure 1).

Dispositif installé à l'extérieur de l'unité AC

Les points suivants doivent être pris en compte si le dispositif s'installe à l'extérieur de l'AC.

• Le dispositif doit être fixé à la fois au moyen de vis et d'un adhésif à double face.
• La protection du câble dispose de plusieurs options afin de diriger les câbles dans la direction souhaitée.

7. Emplacement de l'antenne

Placer l'antenne externe dans un endroit et une position adéquats améliorera la communication entre le dispositif IntesisHome et votre routeur Wi-Fi Router ou point d'accès (AP, en anglais).

Souvenez-vous de correctement visser le connecteur de l'antenne dans le sens des aiguilles d'une montre jusqu'à son arrêt.

Important: Ne placez pas le module près d'une surface métallique.

Important: Si possible, vérifiez la couverture WAFI dans le clos d'installation. Il est fortement recommandé de disposer d'un signal WAFI de bon niveau.

Fixez l'antenne externe de préférence aussi près que possible de la source du signal Wi-Fi (point d'accès ou routeur). Veuillez-vous assurer de placer l'antenne dans une position verticale, pointant directement vers votre routeur Wi-Fi ou point d'accès (AP, en anglais).

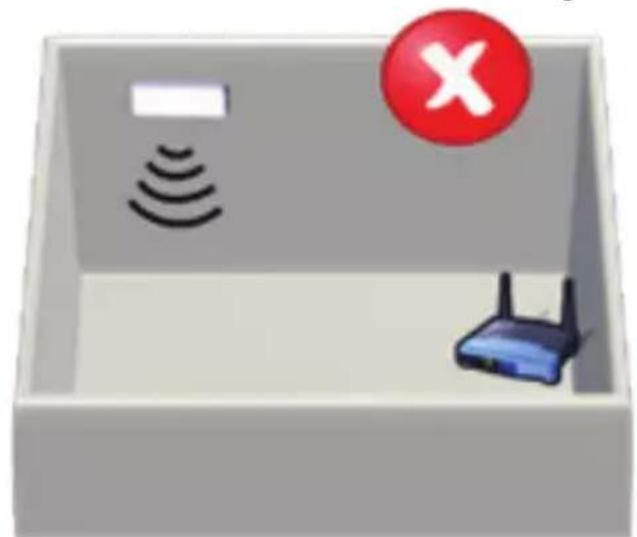

Figure 4

L'antenne est en position verticale et pointant directement vers le point d'accès Wi-Fi ou routeur.

L'antenne est en position horizontale et ne pointe pas directement vers le point d'accès Wi-Fi ou roulleur.

Si vous avez des problèmes de couverture suite à l'installation, veuillez visiter notre section d'assistance à la connectivité sur notre site, sur www.intesishome.com/support/faq

8. Emplacement du senseur de température

Le senseur de température fourni a seulement besoin d'être installé sur les unités MKE et NKE. Les modèles plus nouveaux ne requièrent pas de senseur de température externe.

Connectez le senseur de température au connecteur du senseur de température du dispositif (Figure 1) et fixez l'autre extrémité près du senseur d'air d'entrée du climatiseur.

Voir http://www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf pour plus d'information.
