Tipo di prodotto	Condizionatore d'aria split system
Marca	Panasonic
Modello	CU-E18NKR (unità esterna)
Capacità di raffreddamento	5,0 kW (18 000 BTU/h)
Capacità di riscaldamento	5,6 kW
Classe energetica	A++
Gas refrigerante	R32
Dimensioni (L x A x P)	799 x 290 x 542 mm
Peso netto	35 kg
Alimentazione elettrica	230 V ~ 50 Hz
Funzioni principali	Raffreddamento, riscaldamento, deumidificazione, ventilazione, modalità silenziosa, timer, sensore di presenza
Livello sonoro esterno	48 dB(A)
Lunghezza massima tubazione	15 m
Filtro aria	Filtro antibatterico lavabile
Manutenzione e pulizia	Pulire il filtro ogni 2 settimane; rivolgersi a un professionista per la pulizia annuale
Sicurezza	Protezione antigelo, riavvio automatico, protezione contro le perdite di gas
Ricambi e riparabilità	Indice di riparabilità 7,9/10; ricambi disponibili per 10 anni
Garanzia	2 anni
Informazioni generali	Manuale d'uso scaricabile gratuitamente su notice-facile.com

Domande frequenti - CU-E18NKR PANASONIC

Come pulire il filtro del mio condizionatore Panasonic ?

Spegnere l'apparecchio e scollegarlo. Aprire il pannello anteriore, rimuovere il filtro e lavarlo con acqua tiepida e un detergente delicato. Asciugarlo completamente prima di rimetterlo. Pulirlo ogni 2 settimane.

Cosa fare se l'apparecchio non raffredda ?

Controllare prima che il filtro non sia ostruito. Assicurarsi che il telecomando sia in modalità raffreddamento e che la temperatura impostata sia inferiore alla temperatura ambiente. Verificare inoltre che l'unità esterna non sia ostruita.

Come usare il telecomando ?

Inserire due pile AAA. Usare i tasti MODE per selezionare la modalità (raffreddamento, riscaldamento, ecc.), FAN per la velocità della ventola, e le frecce per regolare la temperatura. Il telecomando deve essere puntato verso l'unità interna.

Qual è il consumo elettrico di questo condizionatore ?

In modalità raffreddamento (5,0 kW), il consumo è di circa 1,5 kW. In riscaldamento (5,6 kW), è di circa 1,7 kW. I valori esatti sono indicati sull'etichetta energetica.

Come installare l'unità esterna ?

L'installazione deve essere effettuata da un tecnico autorizzato. L'unità esterna deve essere posizionata su una superficie stabile, lontano da ostacoli, e con spazio sufficiente per la circolazione dell'aria. Rispettare le distanze minime indicate nel manuale.

Cosa significano i codici errore visualizzati ?

I codici errore vengono visualizzati sull'unità interna o sul telecomando. Ad esempio, H11 indica un problema di comunicazione. Consultare il manuale per l'elenco completo dei codici e le azioni consigliate.

Posso usare il condizionatore in inverno ?

Sì, questo modello può riscaldare fino a temperature esterne di -15 °C. In modalità riscaldamento, l'unità esterna può sbrinare automaticamente.

Come impostare il timer ?

Sul telecomando, premere il tasto TIMER. Usare le frecce per impostare l'ora di accensione o spegnimento. Confermare con il tasto SET. Il timer può essere programmato fino a 24 ore in anticipo.

Come resettare il condizionatore ?

Per un reset generale, spegnere l'apparecchio e scollegarlo per 5 minuti. Ricollegarlo e riaccenderlo. Per un reset delle impostazioni, premere il pulsante RESET del telecomando con un oggetto appuntito.

Dove trovare i pezzi di ricambio ?

I pezzi di ricambio sono disponibili presso i rivenditori autorizzati Panasonic o sul sito web Panasonic. Utilizzare il numero di modello (CU-E18NKR) per identificare i pezzi compatibili.

MANUALE UTENTE CU-E18NKR PANASONIC

L'installazione può essere effettuata solo da tecnici autorizzati. Seguire le istruzioni di sicurezza indicata nei manuali Panasonic.

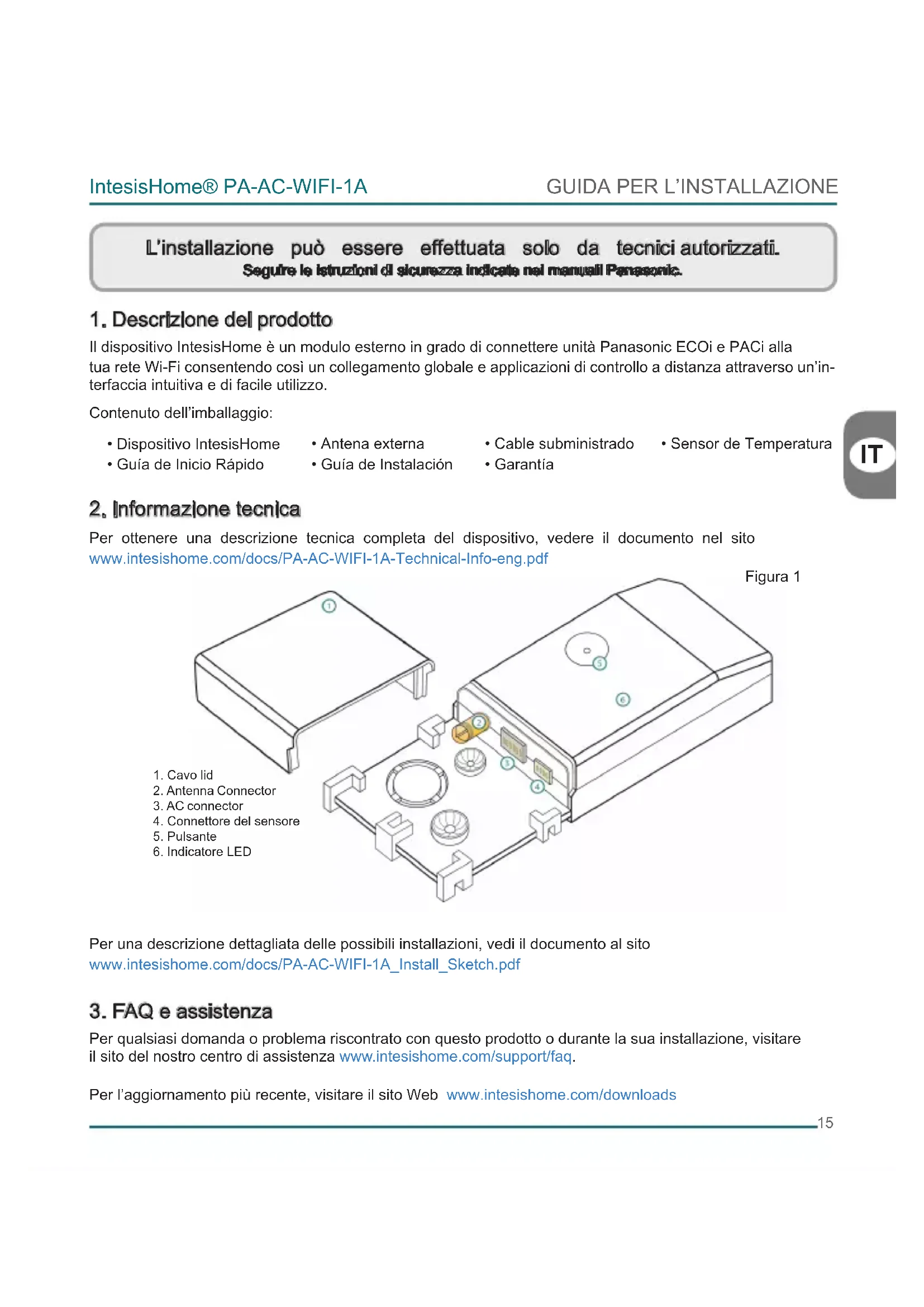

1. Descrizione del prodotto

Il dispositivo IntesisHome è un modulo esterno in grado di connettere unità Panasonic ECOi e PACi alla tua rete Wi-Fi consentendo così un collegamento globale e applicazioni di controllo a distanza attraverso un'interfaccia intuitiva e di facile utilizzo.

Contenuto dell'imballaggio:

• Dispositivo IntesisHome

- Antena externa

- Cable subministrado

- Sensor de Temperatura

2. Informazione tecnica

Per ottenere una descrizione tecnica completa del dispositivo, vedere il documento nel sito www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

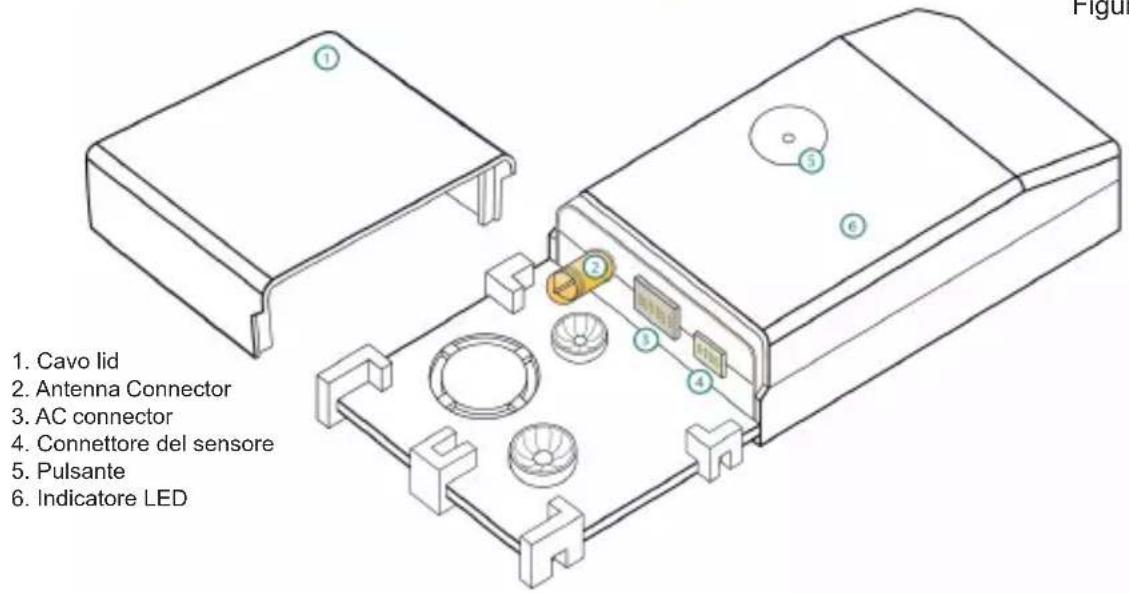

Figura 1

1. Cavo lid 2. Antenna Connector 3. AC connector 4. Connettore del sensore 5. Pulsante 6. Indicatore LED

Per una descrizione dettagliata delle possibili installazioni, vedi il documento al sito www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ e assistenza

Per qualsiasi domanda o problema riscontrato con questo prodotto o durante la sua installazione, visitare il sito del nostro centro di assistenza www.intesishome.com/support/faq.

Per l'aggiornamento più recente, visitare il sito Web www.intesishome.com/downloads

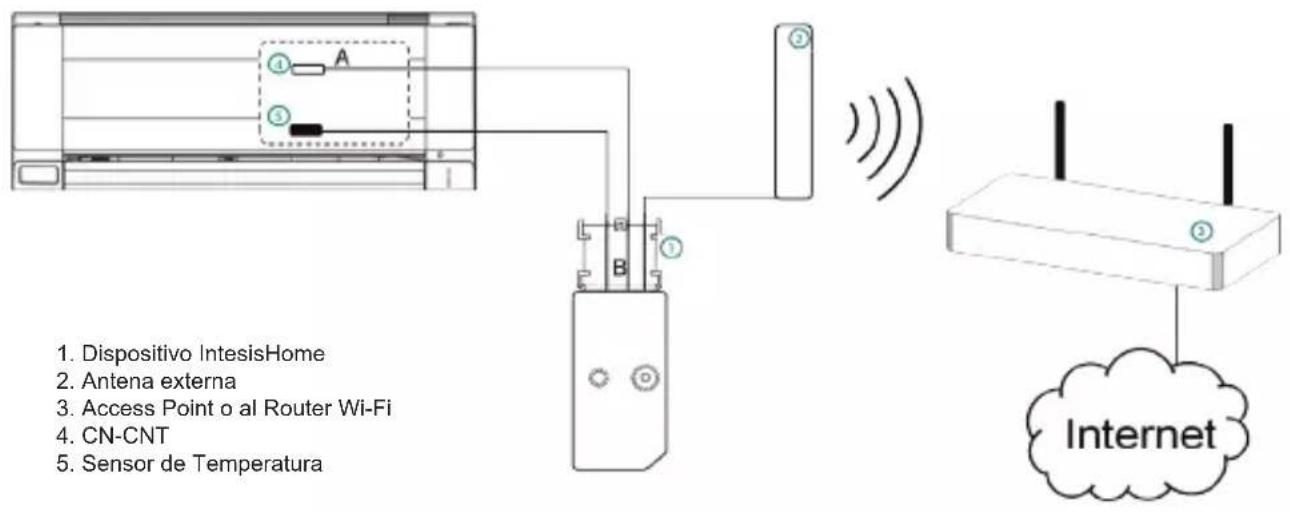

4. Schema di installazione

Figura 2

1. Dispositivo IntesisHome 2. Antena externa 3. Access Point o al Router Wi-Fi 4. CN-CNT 5. Sensor de Temperatura

5. Connessione del dispositivo

1. Staccare la presa di corrente del condizionatore d'aria (AC).

2. Accedere alla scheda principale del circuito stampato.*

3. Individuare la presa del connettore contrassegnata CN-CNT.*

4. Selezionare una posizione per il dispositivo Intesis Home. Per ulteriori informazioni vedi la sezione 6.

5. Collegare l'estremità A (quella lunga) del cavo in dotazione al connettore CN-CNT del condizionatore d'aria e l'estremità B (quella corta) al connettore del dispositivo AC..

6. Collegare l'antenna esterna al connettore dell'antenna. Accertarsi di avvitare il connettore dell'antenna in senso orario fino all'arresto.

7. (Se necessario) installare il sensore di temperatura. Per ulteriori informazioni vedi la sezione 8.

8. Collocare l'antenna esterna del condizionatore, preferibilmente in posizione verticale e puntata direttamente verso il Router Wi-Fi o l'Access Point (AP). Per maggiori informazioni vedi la sezione 7.

9. Chiudere il condizionatore d'aria.

10. Collegare il condizionatore d'aria alla corrente elettrica. Se la connessione è avvenuta correttamente, il LED del dispositivo Intesis Home inizia a lampeggiare con luce verde, quindi passerà a luce verde fissa.

* Per informazioni dettagliate vedi il manuale o il servizio di installazione Panasonic.

6. Posizione del dispositivo

Il dispositivo Intesis Home può essere installato all'interno o all'esterno del condizionatore d'aria.

Per una descrizione dettagliata delle possibili installazioni, vedi il documento al sito www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

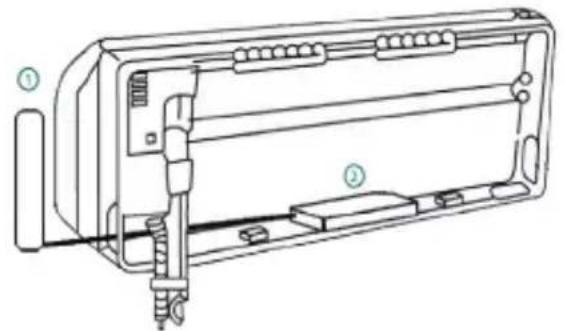

All'interno del condizionatore All'esterno del condizionatore
1. Antena externa
2. Dispositivo IntesisHome

Dispositivo Installato all'interno del condizionatore d'aria o nascosto

Permette un'installazione più ordinata in quanto l'utente non può vedere il dispositivo durante il funzionamento normale. Se il dispositivo viene installato all'interno del condizionatore bisogna tenere presente quanto segue:

• L'indicazione LED ed il pulsante non saranno accessibili all'utente.

o II LED è un indicatore dello stato del dispositivo durante la connessione e nel funzionamento normale
o Il pulsante serve per riparametrare il dispositivo se si modifica la configurazione dell'Access Point (AP). In questo caso l'utente dovrà accedere all'interno del condizionatore d'aria.

- Se all'interno del condizionatore non c'è sufficiente spazio per l'installazione, si possono eseguire le seguenti operazioni:

o Se la causa sono i tubi dell'acqua, collegarli ad un altro lato del condizionatore per ottenere un maggiore spazio all'interno.
o Altrimenti, è possibile rimuovere la superficie di supporto (Figura 1).

Dispositivo Installato all'esterno del condizionatore d'aria

Se il dispositivo viene installato all'esterno del bisogna tenere presente quanto segue:

• Il dispositivo può essere fissato sia con viti sia con nastro bi-adesivo.
• Il coperchio del cavo prevede diverse opzioni per orientare i cavi nella direzione desiderata.

7. Posizionamento dell'Antenna

Posizionare l'antenna esterna in un luogo ed in una posizione corretta, migliorerà la comunicazione tra il dispositivo IntesisHome e la rete Wi-Fi router o access point (AP).

Ricordarsi di avvitare correttamente il connettore dell'antenna in senso orario fino all'arresto.

Importante: Non collocare il dis- positivo accanto a superfidi me- talliche

Importante: Quando possibile, provere a controllare la copertura WI-FI del luogo di installazioni. Si raccommanda vivamente un alto livello di copertura WI-FI.

Fissare l'antenna esterna preferibilmente il più vicino possibile dalla sorgente di segnale Wi-Fi (punto di accesso o Router). Assicurarsi di posizionare l'antenna in posizione verticale e che punti direttamente al vostro Router Wi-Fi o Access Point (AP).

Antenna in posizioni verticale e che punti all' Access Point o al Router WI-FI

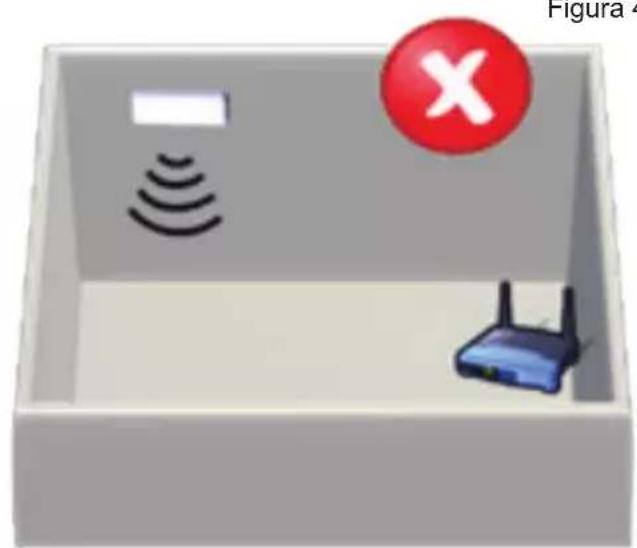

Artemna in posizioni orizzontale e che non punti all'Access Point o al Router Wi-Fi

Se si verificano problemi di copertura dopo l'installazione, si prega di visitare la sezione di supporto di connettività nel nostro sito all'indirizzo www.intesishome.com/support/faq.

8. Posizione del sensore di temperatura

Nelle unità MKE e NKE deve essere installato solo il sensore di temperatura fornito. I modelli più recenti non richiedono un sensore di temperatura esterno.

Collegare il sensore di temperatura al connettore del sensore di temperatura del dispositivo (Figura 1) e fissare l'altra estremità vicino al sensore di aspirazione del condizionatore d'aria.

Vedere www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf per ulteriori informazioni.
