Марка	Panasonic
Модель	CU-E7NKR
Тип продукта	Сплит-кондиционер с модулем Wi-Fi IntesisHome
Наружный блок	CU-E7NKR
Внутренний блок	Не указано (в зависимости от конфигурации)
Подключение	Wi-Fi 802.11 b/g/n через модуль IntesisHome PA-AC-WIFI-1A
Внешняя антенна	Да, в комплекте
Внешний датчик температуры	Входит в комплект (необходим для блоков MKE и NKE)
Питание модуля	Через разъем CN-CNT кондиционера
Светодиодный индикатор	Да, для индикации состояния подключения
Кнопка переконфигурации	Да
Совместимость	Блоки Panasonic ECOi и PACi
Удаленное управление	Через приложение IntesisHome
Установка	Внутри или снаружи блока кондиционера
Количество страниц руководства	48 страниц
Доступные языки	Несколько (включая французский, английский, немецкий)

Часто задаваемые вопросы - CU-E7NKR PANASONIC

Как установить модуль Wi-Fi IntesisHome на кондиционер Panasonic CU-E7NKR?

Отключите кондиционер, откройте доступ к главной печатной плате, найдите разъем CN-CNT, затем подключите кабель из комплекта между модулем и кондиционером. Следуйте схеме установки, доступной на сайте IntesisHome.

Куда разместить внешнюю антенну для лучшего соединения Wi-Fi?

Разместите антенну вертикально, направляя прямо на маршрутизатор Wi-Fi или точку доступа, желательно снаружи кондиционера и вдали от металлических поверхностей.

Обязателен ли внешний датчик температуры?

Он необходим только для блоков MKE и NKE. Более новые модели не требуют его. Подключите его к соответствующему разъему на модуле.

Могу ли я установить модуль внутри кондиционера?

Да, но вы потеряете доступ к светодиодному индикатору и кнопке переконфигурации. Убедитесь, что достаточно места.

Как переконфигурировать модуль, если я меняю маршрутизатор Wi-Fi?

Используйте кнопку переконфигурации на модуле (доступна только при внешней установке) или следуйте процедуре через приложение IntesisHome.

Что делать, если зеленый светодиод не загорается после установки?

Проверьте подключения кабеля между модулем и разъемом CN-CNT, убедитесь, что антенна надежно закручена, и кондиционер включен. Обратитесь к FAQ на сайте IntesisHome.

Какова дальность действия Wi-Fi с этим модулем?

Дальность зависит от вашей сети Wi-Fi. Рекомендуется иметь сильный сигнал в месте установки. Разместите антенну вертикально и рядом с маршрутизатором.

Могу ли я использовать этот модуль с кондиционерами других марок?

Нет, этот модуль специально разработан для блоков Panasonic ECOi и PACi, включая серию CU-E7NKR.

Где найти подробное руководство по установке?

Скачайте схему установки с www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

Совместим ли модуль с голосовыми помощниками?

В руководстве не указана прямая совместимость, но приложение IntesisHome можно использовать для удаленного управления через смартфон.

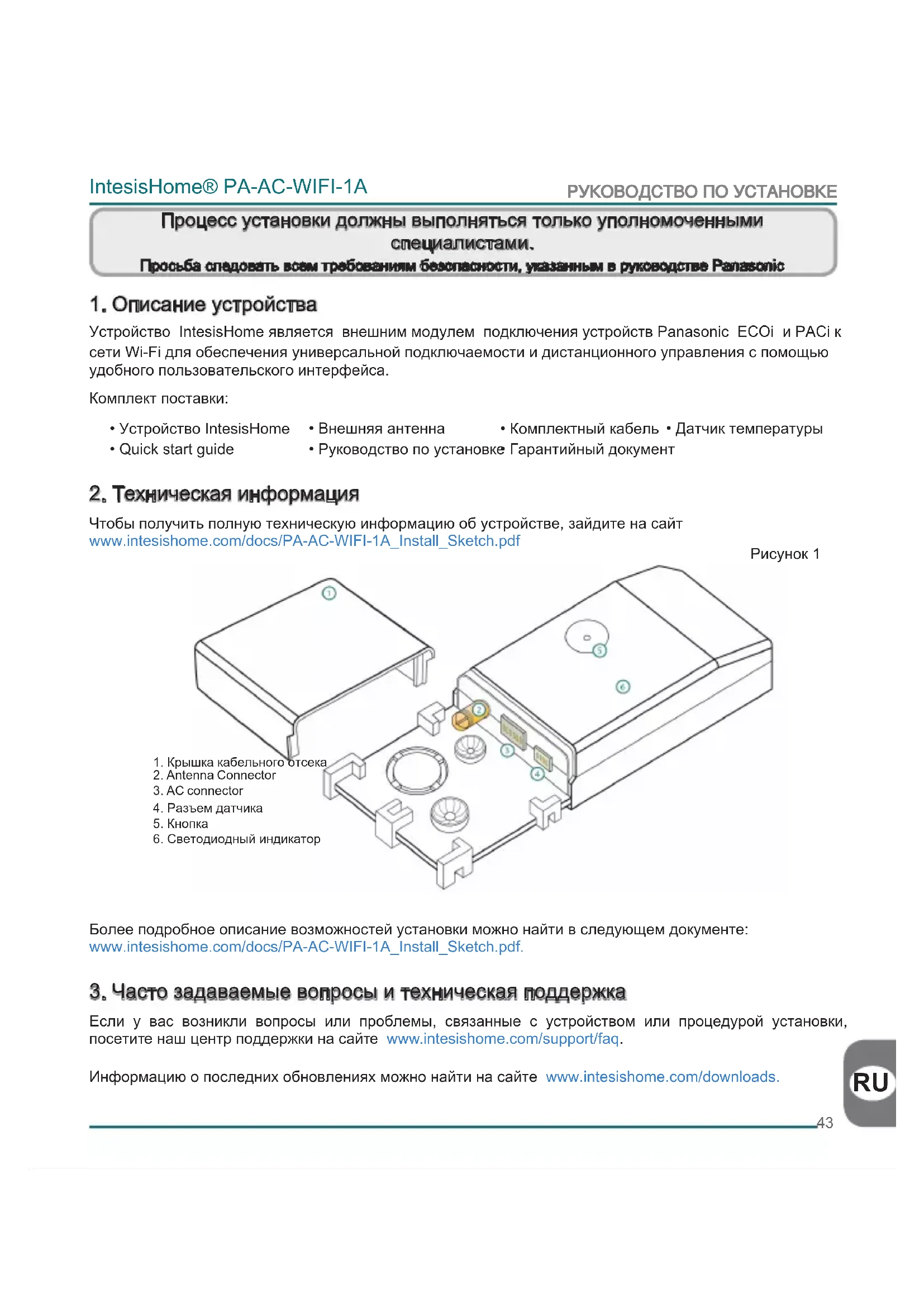

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CU-E7NKR PANASONIC

Процесс установки должны выполняться только уполномоченными специалистами. Просьба спадовать всем требованиям безопасности, указанным в руководстве Рапасоліс

1. Описание устройства

Устройство IntesisHome является внешним модулем подключения устройств Panasonic ECOi и PACi к сети Wi-Fi для обеспечения универсальной подключаемости и дистанционного управления с помощью удобного пользовательского интерфейса.

Комплект поставки:

- Устройство IntesisHome

• Внешняя антенна

• Комплектный кабель • Датчик температуры

- Quick start guide

• Руководство по установке Гарантийный документ

2. Техническая информация

Чтобы получить полную техническую информацию об устройстве, зайдите на сайт www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

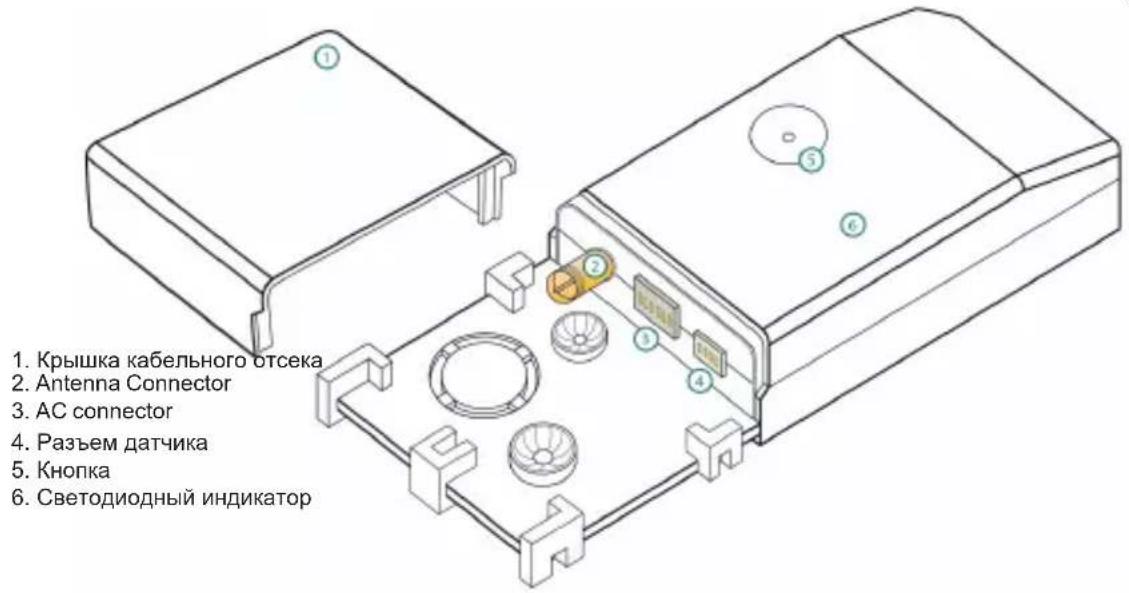

Рисунок 1

1. Крышка кабельного отсека 2. Antenna Connector 3. AC connector 4. Разъем датчика 5. Кнопка 6. Светодиодный индикатор

Более подробное описание возможностей установки можно найти в следующем документе: www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

3. Часто задаваемые вопросы и техническая поддержка

Если у вас возникли вопросы или проблемы, связанные с устройством или процедурой установки, посетите наш центр поддержки на сайте www.intesishome.com/support/faq.

Информацию о последних обновлениях можно найти на сайте www.intesishome.com/downloads.

4. Общее описание установки

Рисунок 2

1. Устройство IntesisHome 2. Внешняя антенна 3. точку доступа или Wi-Fi-роутер 4. CN-CNT 5. Датчик температуры

5. Подключение устройства

1. Отсоедините кондиционер от сети питания.
2. Откройте крышку доступа к главной печатной плате.*
3. Найдите разъем с шифром CN-CNT.*
4. Выберите место для установки устройства IntesisHome. Подробнее см. раздел 6.
5. Подключите конец А (длинный) комплектного кабеля к разъему кондиционера, обозначенному CN-CNT, а конец В (короткий) к разъему AC устройства.
6. Вставьте кабель внешней антенны в разъем для антенны. Соединитель антенного кабеля необходимо вкрутить в гнездо по часовой стрелке до упора.
7. При необходимости установите датчик температуры. Подробнее см. раздел 8.
8. Выведите антенну за корпус кондиционера желательно в вертикальном положении и направьте прямо на Wi-Fi роутер или точку доступа (AP). Подробнее см. раздел 7.
9. Закройте блок кондиционера.
10. Подключите кондиционер к сети питания. Если соединение с кондиционером установлено, зеленый светодиод системы IntesisHome сперва начнет мигать, а затем будет гореть не мигая.
    * Подробнее см. Руководство по установке или обслуживанию Panasonic.

6. Размещение устройства

Устройство IntesisHome можно устанавливать как внутри кондиционера, так вне его.

Более подробное описание возможностей установки можно найти в следующем документе: www.intes-ishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

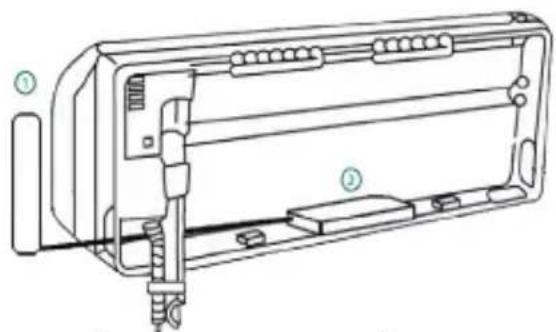

Рисунок 3

Внутри кондиционера Скрытая установка
1. Внешняя антенна
2. Устройство IntesisHome

Установка внутри кондиционера или скрытая установка

Такой вид установки аккуратнее, хотя в обычных условиях эксплуатации устройство скрыто от глаз пользователя. В случае установки устройства внутри кондиционера необходимо учесть следующие особенности.

- Светодиодный индикатор и кнопка в этом случае будут недоступными для пользователя

о Индикатор показывает состояние устройства как при подключении, так и в нормальном режиме работы.

о о Кнопка используется для перепрограммирования устройства при смене точки доступа (АР). В этом случае пользователь вынужден будет открыть доступ к внутренней части кондиционера.

- Если внутри кондиционера недостаточно места для установки устройства, необходимо выполнить следующее:

о Если места не хватает по причине водяных трубок, подсоедините их к кондиционеру с противоположной стороны.

о Или же можно снять опорную поверхность (Рис.1).

Установка вне кондиционера

В случае установки устройства вне кондиционера необходимо учесть следующие особенности.

- Устройство можно закрепить как на винтах, так и на двустороннем скотче.

- Конструкция крышки кабельного отсека дает возможность укладывать кабели в нужном направлении.

7. Положение антенны

Установленная в надлежащем месте и направлении внешняя антенна улучшает связь между устройством IntesisHome и Wi-Fi-роутером или точкой доступа (ТД).

Помните, что соединитель антенного кабеля необходимо вкрутить в гнездо по часовой стрелке до упора

Важно: Не устаufenяваййте антенну вбликам металлических поверхностей.

Важно: Попытайтесь проверить поирягные Craig Wi-Fi неотете установки, если это возможно. Мы настоятельно рекомендуем иметь хороший уровень сигнала Wi-Fi.

Внешнюю антенну необходимо устанавливать максимально близко к источнику сигнала Wi-Fi (точке доступа или маршрутизатору). Пожалуйста, проверьте, чтобы антенна находилась в вертикальном положении и была направлена прямо на Wi-Fi-роутер или точку доступа (ТД).

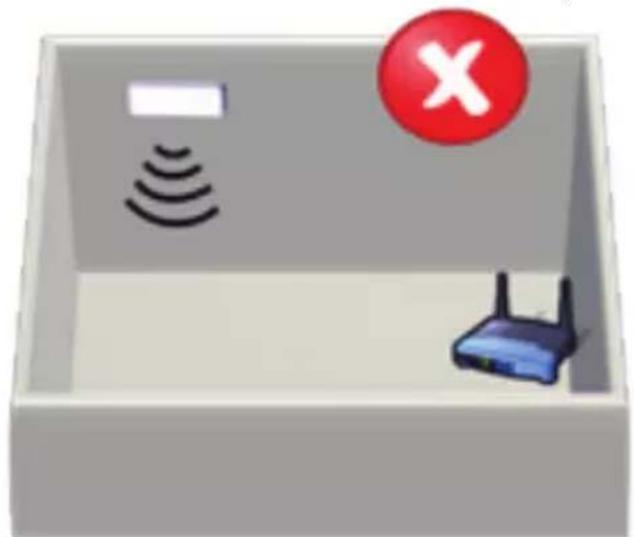

Рисунок 4

Антенна находится в вертикальном положении и направлена на точку доступа или WI-Fl-роуляр

Антенна находится в горизонтальном положении на направлена на точку доступа или WI-FI-роутер

Если после установки у вас возникли проблемы с покрытием, зайдите в раздел поддержки соединений сайта www.intesishome.com/support/faq

8. Место установки датчика температуры

Комплектный датчик температуры требует отдельной установки только в моделях МКЕ и NКЕ. В более новых моделях внешний температурный датчик не требуется.

Подсоедините датчик температуры к разъему температурного датчика устройства (Рис.1), а второй конец кабеля – к датчику приточного воздуха кондиционера.

Смотрите дополнительную pdf.

информацию
