Märke	Panasonic
Modell	CU-E7NKR
Produkttyp	Split luftkonditionering med IntesisHome Wi-Fi-modul
Utomhusenhet	CU-E7NKR
Inomhusenhet	Ej specificerad (beroende på konfiguration)
Anslutning	Wi-Fi 802.11 b/g/n via IntesisHome PA-AC-WIFI-1A-modul
Extern antenn	Ja, inkluderad
Extern temperatursensor	Inkluderad (nödvändig för MKE och NKE-enheter)
Modulens strömförsörjning	Via luftkonditioneringens CN-CNT-kontakt
LED-indikator	Ja, för anslutningsstatus
Omkonfigureringsknapp	Ja
Kompatibilitet	Panasonic ECOi och PACi-enheter
Fjärrstyrning	Via IntesisHome-applikationen
Installation	Inuti eller utanför AC-enheten
Antal sidor i manualen	48 sidor
Tillgängliga språk	Flera (inklusive franska, engelska, tyska)

Vanliga frågor - CU-E7NKR PANASONIC

Hur installerar jag IntesisHome Wi-Fi-modulen på min Panasonic CU-E7NKR luftkonditionering?

Koppla bort luftkonditioneringen, få åtkomst till huvudkretskortet, lokalisera CN-CNT-kontakten, anslut sedan den medföljande kabeln mellan modulen och luftkonditioneringen. Följ installationsschemat som finns på IntesisHomes webbplats.

Var ska den externa antennen placeras för bästa Wi-Fi-anslutning?

Placera antennen vertikalt, riktad direkt mot din Wi-Fi-router eller åtkomstpunkt, helst utanför luftkonditioneringen och bort från metallytor.

Är den externa temperatursensorn obligatorisk?

Den är endast nödvändig för MKE- och NKE-enheter. Nyare modeller behöver den inte. Anslut den till avsedd kontakt på modulen.

Kan jag installera modulen inuti luftkonditioneringen?

Ja, men du kommer inte längre att ha tillgång till LED-indikatorn eller omkonfigureringsknappen. Se till att det finns tillräckligt med utrymme.

Hur omkonfigurerar jag modulen om jag byter Wi-Fi-router?

Använd omkonfigureringsknappen på modulen (endast tillgänglig om den är installerad utvändigt) eller följ proceduren via IntesisHome-appen.

Vad gör jag om den gröna lysdioden inte tänds efter installationen?

Kontrollera kabelanslutningarna mellan modulen och CN-CNT-kontakten, se till att antennen är ordentligt fastskruvad och att luftkonditioneringen är påslagen. Se FAQ på IntesisHomes webbplats.

Vad är räckvidden för Wi-Fi med denna modul?

Räckvidden beror på ditt Wi-Fi-nätverk. Det rekommenderas att ha en stark signal vid installationsplatsen. Placera antennen vertikalt och nära routern.

Kan jag använda denna modul med andra märken av luftkonditioneringsapparater?

Nej, denna modul är specifikt utformad för Panasonic ECOi och PACi-enheter, inklusive serien CU-E7NKR.

Var hittar jag den detaljerade installationsguiden?

Ladda ner installationsschemat från www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

Är modulen kompatibel med röstassistenter?

Manualen nämner inte direkt kompatibilitet, men IntesisHome-appen kan användas för fjärrstyrning via smartphone.

BRUKSANVISNING CU-E7NKR PANASONIC

Installationsprocessen får utföras endast av en behörig installatör. Följ alla säkerhetsanvisninger i handböckampa från Panasonic.

1. Produktbeskrivning

IntesisHome-enheten är en extern modul som har kapacitet att ansluta Panasonic ECOi PACi i Wi-Fi- nätverket och möjliggör globala anslutnings- och fjärrstyrningstillämpningar som du styr med hjälp av ett användarvänligt gränssnitt.

Förpackningens innehåll:

- IntesisHome-enhet

- Extern Antenn

• Medföljande kabel

• Temperatursensor

- Snabbstartguide

- Installationsguide

- Garantidok

2. Tekniska data

En fullständig och teknisk beskrivning av enheten finns tillgänglig i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

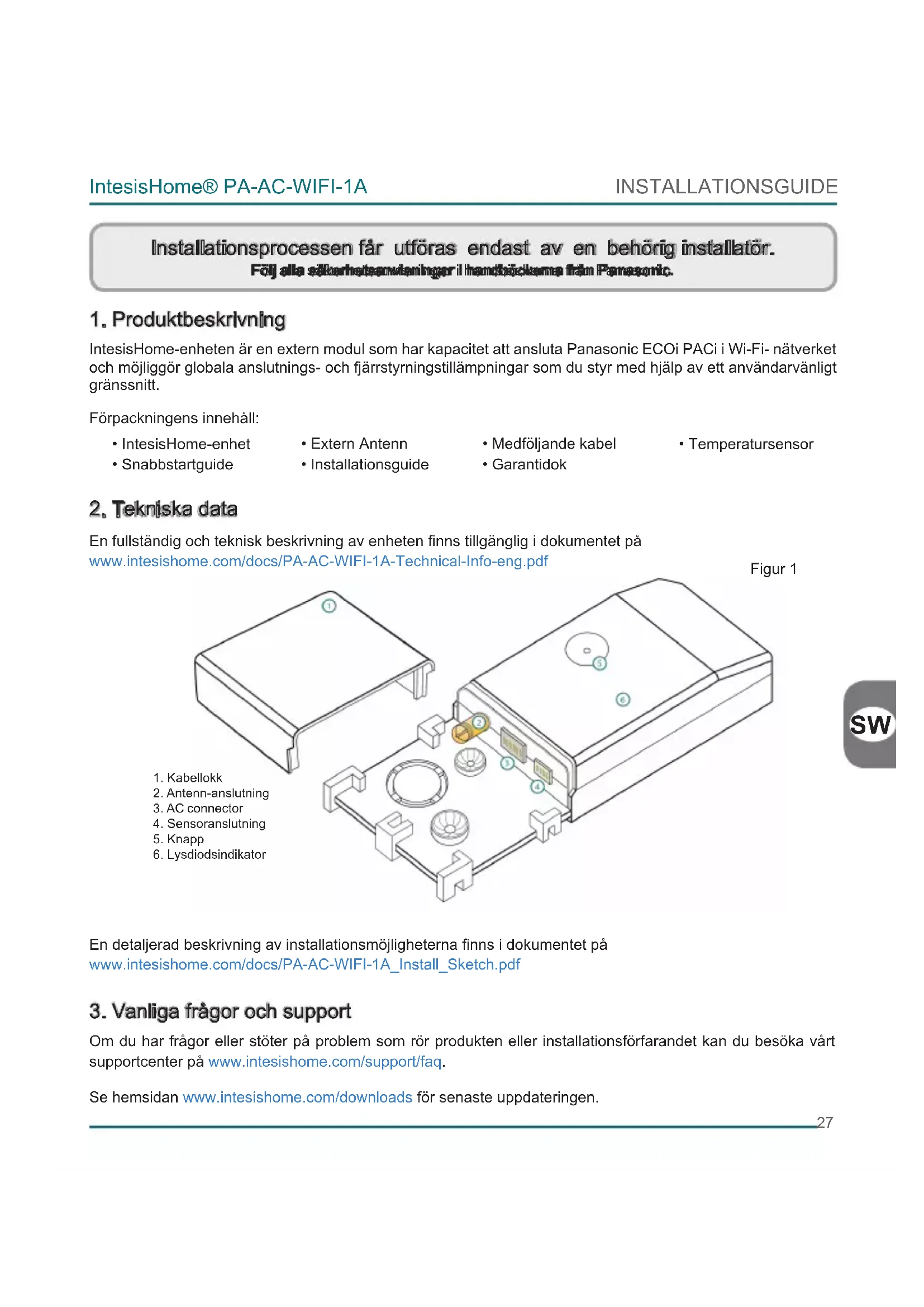

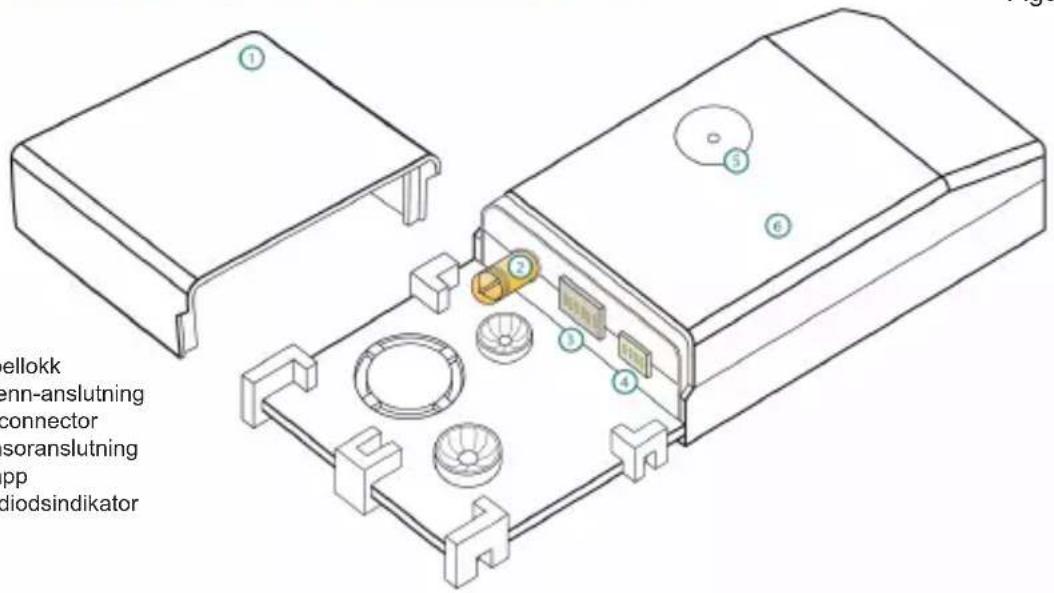

Figur 1

ellokk enn-anslutning connector soranslutning app diodsindikator

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Vanliga frågor och support

Om du har frågor eller stöter på problem som rör produkten eller installationsförfarandet kan du besöka vårt supportcenter på www.intesishome.com/support/faq.

Se hemsidan www.intesishome.com/downloads för senaste uppdateringen.

4. Installationsöversikt

Figur 2

1. IntesisHome-enhet 2. Extern Antenn 3. Wi-Fi-åtkomstpunkten eller -routern 4. CN-CNT 5. Temperatursensor

5. Enhetens anslutningar

1. Koppla bort luftkonditioneringsenheten (AC) från strömförsörjningsledningen.

2. Skapa åtkomst till huvudkretskortet.*

3. Leta upp uttagsanslutningen märkt CN-CNT.*

4. Välj en plats för IntesisHome-enheten. Se avsnitt 6 för mer information.

5. Anslut A-änden (den långa änden) av den medföljande kabeln till luftkonditioneringens anslutning märkt CN-CNT och B-änden (den korta änden) till enhetens anslutning för luftkonditionering.

6. Koppla in den externa antennen i antennanslutningen. Se till att skruva in antennanslutningen medurs tills det tar stopp.

7. Installera temperatursensorn (vid behov). Se avsnitt 8 för mer information.

8. Antennen ska placeras utanför luftkonditioneringsenheten, helst lodrätt och så att den pekar direkt mot Wi-Fi-routern eller -åtkomstpunkten (AP). Se avsnitt 7 för mer information.

9. Stäng luftkonditioneringsenheten.

10. Anslut luftkonditioneringsenheten till strömförsörjningsledningen. Om anslutningen till luftkonditioneringsenheten lyckades börjar IntesisHome-enhetens lysdiod att blinka grön och ändras sedan till att lysa stadigt grön.

* Se installations- eller servicehandboken från Panasonic för mer detaljerad information.

IntesisHome-enheten kan installeras både inuti och utanför luftkonditioneringsenheterna.

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

Figur 3

Det här ger en snyggare installation eftersom användaren inte ser enheten under normal drift. Om enheten installeras inuti luftkonditioneringsenheten måste följande punkter beaktas.

- Indikationslysdioden och knappen kommer inte att vara åtkomliga för användaren.

o Lysdioden är en indikation för enhetens status både under anslutning och normalt beteende.
o Knappen används för att omkonfigurera enheten om åtkomstpunktens (AP) konfiguration ändras. Om detta sker måste användaren skapa åtkomst till insidan av luftkonditioneringsenheten.

- Om det inte finns tillräckligt mycket utrymme för installation inuti luftkonditioneringsenheten kan följande åtgärder vidtas:

o Om det beror på vattenledningar byter du sida i luftkonditioneringsenheten där de är anslutna, så får du mer utrymme inuti luftkonditioneringsenheten.
o Ett annat alternativ är att avlägsna stödytan (figur 1).

Enhet Installerad utanför luftkonditioneringsenheten

Om enheten installeras utanför luftkonditioneringsenheten måste följande punkter beaktas.

• Enheten kan sättas fast med skruvar eller dubbelsidig tejp.
• Kabellocket erbjuder flera alternativ för att dra kablarna i önskad riktning.

7. Antennens placering

Genom att placera den externa antennen på lämplig plats och i lämplig position kan du förbättra kommunikationen mellan IntesisHome-enheten och din Wi-Fi-router eller -åtkomstpunkt (AP).

Kom ihåg att skruva in antennanslutningen medurs på rätt sätt tills det tar stopp.

Viktigt: Undvik att placera antennen intill metallytor.

Viktigt: Försök om mögligtattkontrollbara/Wi-Fi-Häbekningenppäriinstallationsplatsen. En god Wi-Fi-nikå rekommenderes starkt.

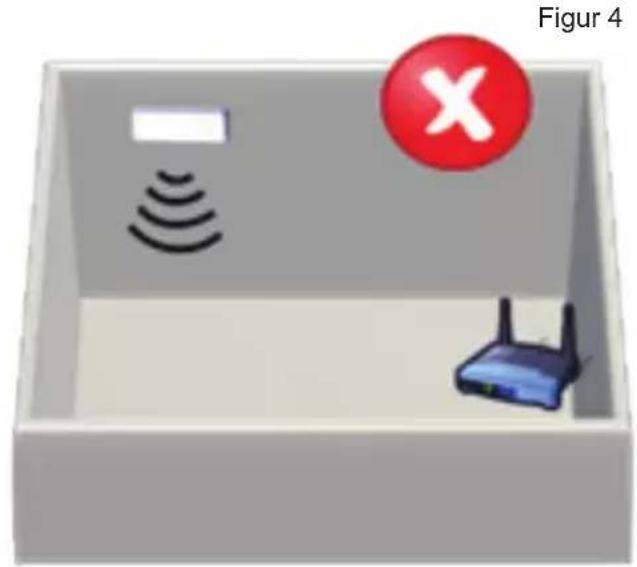

Den externa antennen ska helst fästas så nära Wi-Fi-signalkällan (åtkomstpunkt eller router) som möjligt. Se till att placera antennen vertikalt och så att den pekar direkt mot din Wi-Fi-router eller -åtkomstpunkt (AP).

Antennen i vertikalt läge, och så att den pekar mot WI-FI-åtkomstpunkten eller -routem

Vid problem med täckningen efter installationen, besök avdelningen för anslutningssupport på vår webbplats med adressen www.intesishome.com/support/faq.

8. Temperatursensorns placering

Den medföljande temperatursensorn behöver bara installeras i MKE- och NKE-enheter. Nyare modeller kräver ingen extern temperatursensor.

Anslut temperatursensorn till enhetens anslutning för temperatursensor (figur 1) och sätt fast den andra änden bredvid sensorn för luftkonditioneringsenhetens luftintag.

Se www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf för mer information

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf
