CU-E7NKR - Condizionatore PANASONIC - Manuale utente e istruzioni gratuiti

Marca	Panasonic
Modello	CU-E7NKR
Tipo di prodotto	Condizionatore split con modulo Wi-Fi IntesisHome
Unità esterna	CU-E7NKR
Unità interna	Non specificato (secondo configurazione)
Connettività	Wi-Fi 802.11 b/g/n tramite modulo IntesisHome PA-AC-WIFI-1A
Antenna esterna	Sì, inclusa
Sensore di temperatura esterno	Incluso (necessario per unità MKE e NKE)
Alimentazione del modulo	Tramite il connettore CN-CNT del condizionatore
Indicatore LED	Sì, per lo stato di connessione
Pulsante di riconfigurazione	Sì
Compatibilità	Unità Panasonic ECOi e PACi
Controllo remoto	Tramite app IntesisHome
Installazione	All'interno o all'esterno dell'unità AC
Numero di pagine del manuale	48 pagine
Lingue disponibili	Più lingue (tra cui Francese, Inglese, Tedesco)

Domande frequenti - CU-E7NKR PANASONIC

Come installare il modulo Wi-Fi IntesisHome sul mio condizionatore Panasonic CU-E7NKR?

Spegnere il condizionatore, accedere al circuito stampato principale, individuare il connettore CN-CNT, quindi collegare il cavo fornito tra il modulo e il condizionatore. Seguire lo schema di installazione disponibile sul sito IntesisHome.

Dove posizionare l'antenna esterna per una migliore connessione Wi-Fi?

Posizionare l'antenna in verticale, puntando direttamente verso il router Wi-Fi o punto di accesso, preferibilmente all'esterno del condizionatore e lontano da superfici metalliche.

Il sensore di temperatura esterno è obbligatorio?

È necessario solo per le unità MKE e NKE. I modelli più recenti non ne hanno bisogno. Collegarlo al connettore previsto sul modulo.

Posso installare il modulo all'interno del condizionatore?

Sì, ma non avrete più accesso al LED indicatore né al pulsante di riconfigurazione. Assicurarsi che ci sia spazio sufficiente.

Come riconfigurare il modulo se cambio router Wi-Fi?

Utilizzare il pulsante di riconfigurazione sul modulo (accessibile solo se installato all'esterno) o seguire la procedura tramite l'app IntesisHome.

Cosa fare se il LED verde non si accende dopo l'installazione?

Verificare le connessioni del cavo tra il modulo e il connettore CN-CNT, assicurarsi che l'antenna sia ben avvitata e che il condizionatore sia alimentato. Consultare le FAQ sul sito IntesisHome.

Qual è la portata del Wi-Fi con questo modulo?

La portata dipende dalla rete Wi-Fi. Si raccomanda di avere un segnale forte nel luogo di installazione. Posizionare l'antenna verticalmente e vicino al router.

Posso usare questo modulo con altre marche di condizionatori?

No, questo modulo è specificamente progettato per le unità Panasonic ECOi e PACi, inclusa la serie CU-E7NKR.

Dove trovare la guida di installazione dettagliata?

Scarica lo schema di installazione su www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

Il modulo è compatibile con gli assistenti vocali?

Il manuale non menziona la compatibilità diretta, ma l'app IntesisHome può essere utilizzata per il controllo remoto tramite smartphone.

MANUALE UTENTE CU-E7NKR PANASONIC

L'installazione può essere effettuata solo da tecnici autorizzati. Seguire le istruzioni di sicurezza indicata nei manuali Panasonic.

1. Descrizione del prodotto

Il dispositivo IntesisHome è un modulo esterno in grado di connettere unità Panasonic ECOi e PACi alla tua rete Wi-Fi consentendo così un collegamento globale e applicazioni di controllo a distanza attraverso un'interfaccia intuitiva e di facile utilizzo.

Contenuto dell'imballaggio:

• Dispositivo IntesisHome

- Antena externa

- Cable subministrado

- Sensor de Temperatura

2. Informazione tecnica

Per ottenere una descrizione tecnica completa del dispositivo, vedere il documento nel sito www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

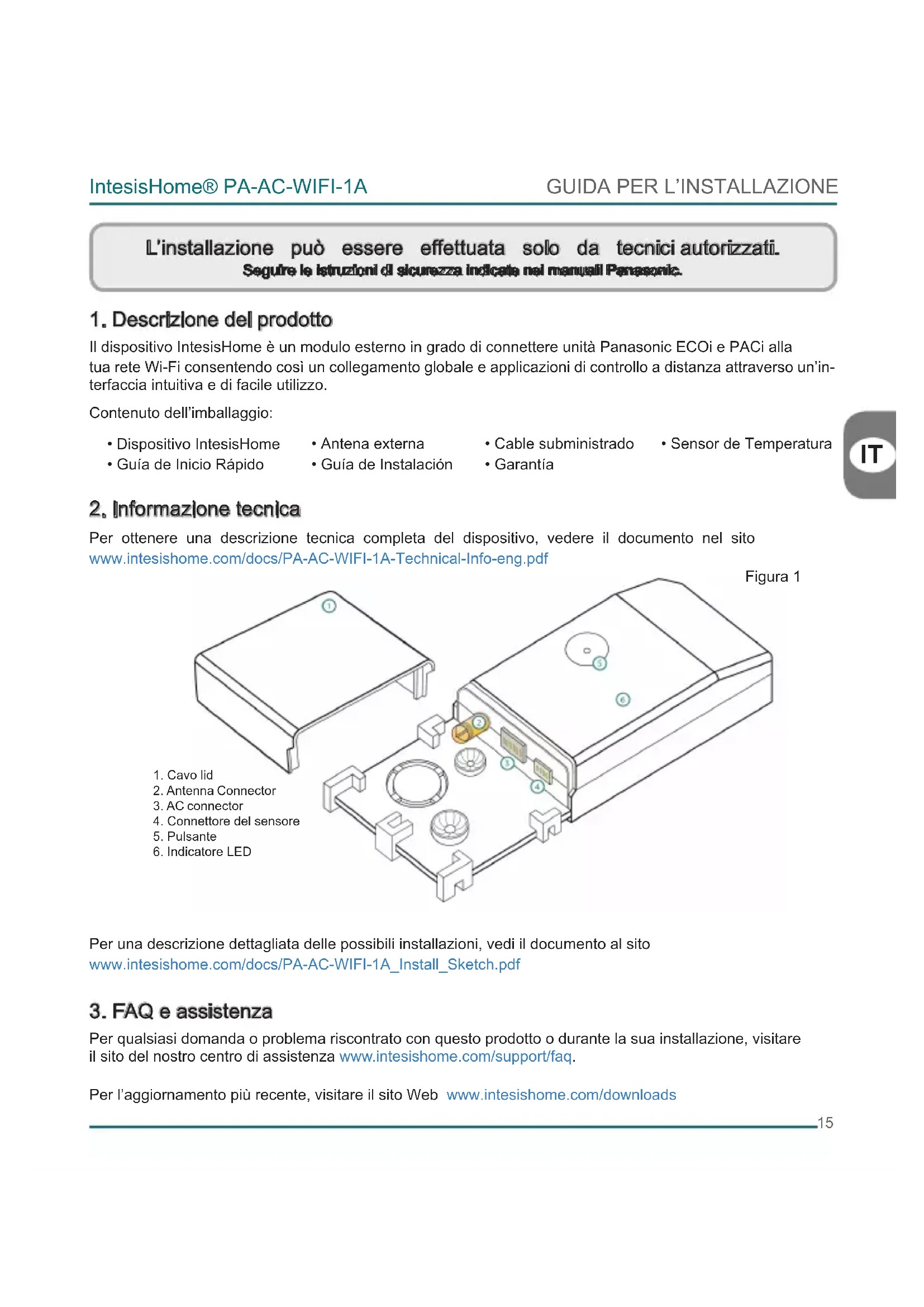

Figura 1

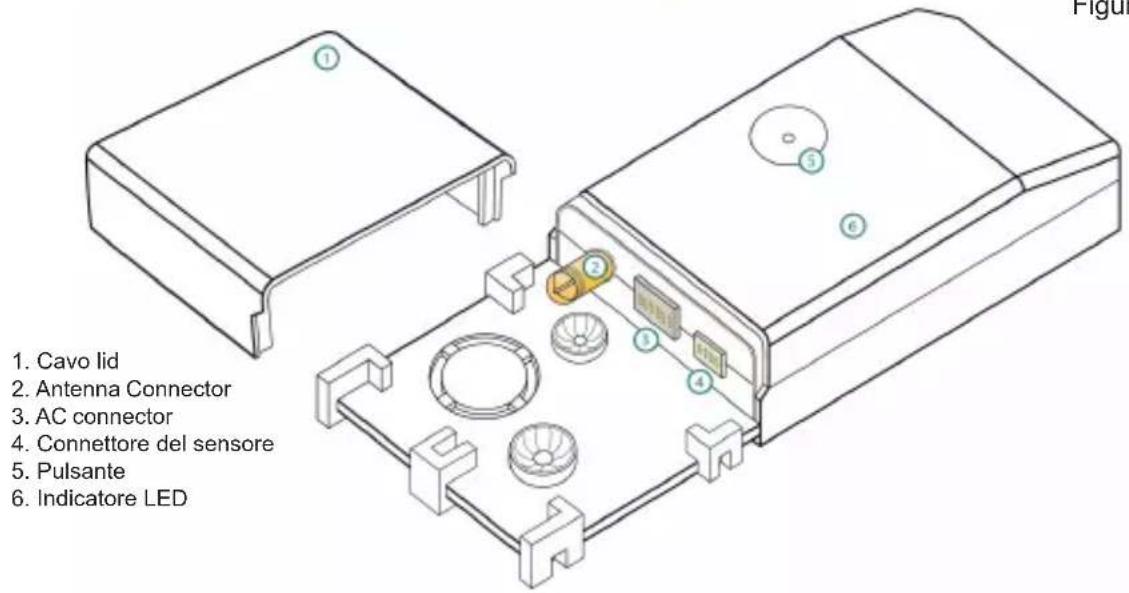

1. Cavo lid 2. Antenna Connector 3. AC connector 4. Connettore del sensore 5. Pulsante 6. Indicatore LED

Per una descrizione dettagliata delle possibili installazioni, vedi il documento al sito www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ e assistenza

Per qualsiasi domanda o problema riscontrato con questo prodotto o durante la sua installazione, visitare il sito del nostro centro di assistenza www.intesishome.com/support/faq.

Per l'aggiornamento più recente, visitare il sito Web www.intesishome.com/downloads

4. Schema di installazione

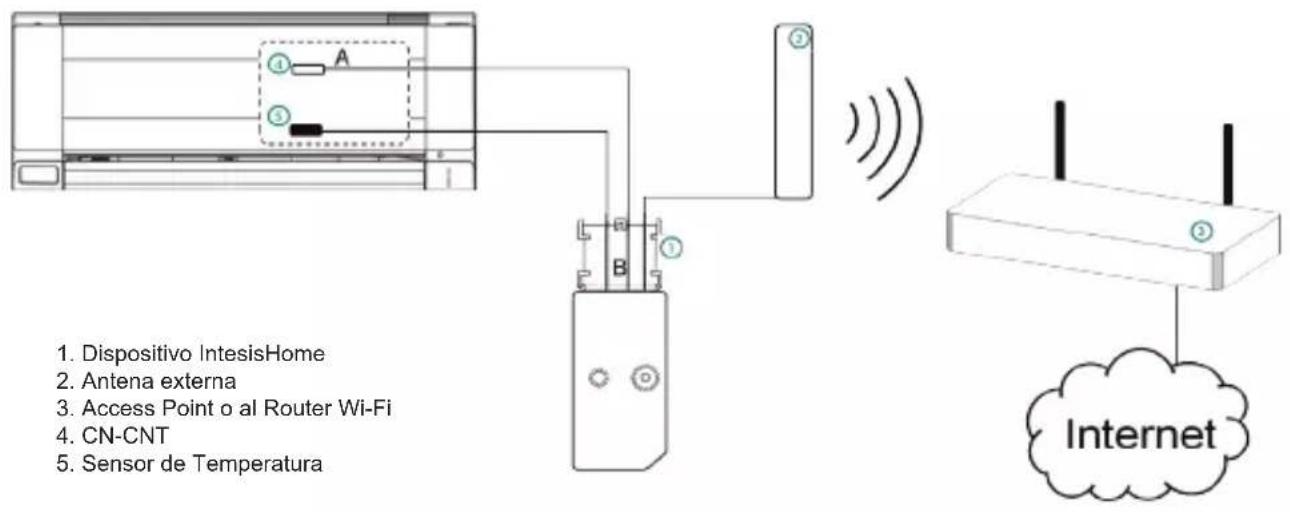

Figura 2

1. Dispositivo IntesisHome 2. Antena externa 3. Access Point o al Router Wi-Fi 4. CN-CNT 5. Sensor de Temperatura

5. Connessione del dispositivo

1. Staccare la presa di corrente del condizionatore d'aria (AC).

2. Accedere alla scheda principale del circuito stampato.*

3. Individuare la presa del connettore contrassegnata CN-CNT.*

4. Selezionare una posizione per il dispositivo Intesis Home. Per ulteriori informazioni vedi la sezione 6.

5. Collegare l'estremità A (quella lunga) del cavo in dotazione al connettore CN-CNT del condizionatore d'aria e l'estremità B (quella corta) al connettore del dispositivo AC..

6. Collegare l'antenna esterna al connettore dell'antenna. Accertarsi di avvitare il connettore dell'antenna in senso orario fino all'arresto.

7. (Se necessario) installare il sensore di temperatura. Per ulteriori informazioni vedi la sezione 8.

8. Collocare l'antenna esterna del condizionatore, preferibilmente in posizione verticale e puntata direttamente verso il Router Wi-Fi o l'Access Point (AP). Per maggiori informazioni vedi la sezione 7.

9. Chiudere il condizionatore d'aria.

10. Collegare il condizionatore d'aria alla corrente elettrica. Se la connessione è avvenuta correttamente, il LED del dispositivo Intesis Home inizia a lampeggiare con luce verde, quindi passerà a luce verde fissa.

* Per informazioni dettagliate vedi il manuale o il servizio di installazione Panasonic.

6. Posizione del dispositivo

Il dispositivo Intesis Home può essere installato all'interno o all'esterno del condizionatore d'aria.

Per una descrizione dettagliata delle possibili installazioni, vedi il documento al sito www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

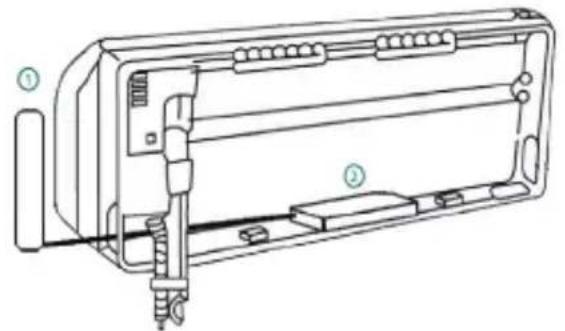

All'interno del condizionatore All'esterno del condizionatore
1. Antena externa
2. Dispositivo IntesisHome

Dispositivo Installato all'interno del condizionatore d'aria o nascosto

Permette un'installazione più ordinata in quanto l'utente non può vedere il dispositivo durante il funzionamento normale. Se il dispositivo viene installato all'interno del condizionatore bisogna tenere presente quanto segue:

• L'indicazione LED ed il pulsante non saranno accessibili all'utente.

o II LED è un indicatore dello stato del dispositivo durante la connessione e nel funzionamento normale
o Il pulsante serve per riparametrare il dispositivo se si modifica la configurazione dell'Access Point (AP). In questo caso l'utente dovrà accedere all'interno del condizionatore d'aria.

- Se all'interno del condizionatore non c'è sufficiente spazio per l'installazione, si possono eseguire le seguenti operazioni:

o Se la causa sono i tubi dell'acqua, collegarli ad un altro lato del condizionatore per ottenere un maggiore spazio all'interno.
o Altrimenti, è possibile rimuovere la superficie di supporto (Figura 1).

Dispositivo Installato all'esterno del condizionatore d'aria

Se il dispositivo viene installato all'esterno del bisogna tenere presente quanto segue:

• Il dispositivo può essere fissato sia con viti sia con nastro bi-adesivo.
• Il coperchio del cavo prevede diverse opzioni per orientare i cavi nella direzione desiderata.

7. Posizionamento dell'Antenna

Posizionare l'antenna esterna in un luogo ed in una posizione corretta, migliorerà la comunicazione tra il dispositivo IntesisHome e la rete Wi-Fi router o access point (AP).

Ricordarsi di avvitare correttamente il connettore dell'antenna in senso orario fino all'arresto.

Importante: Non collocare il dis- positivo accanto a superfidi me- talliche

Importante: Quando possibile, provere a controllare la copertura WI-FI del luogo di installazioni. Si raccomanda vivamente un alto livello di copertura WI-FI.

Fissare l'antenna esterna preferibilmente il più vicino possibile dalla sorgente di segnale Wi-Fi (punto di accesso o Router). Assicurarsi di posizionare l'antenna in posizione verticale e che punti direttamente al vostro Router Wi-Fi o Access Point (AP).

Antenna in posizioni verticale e che punti all' Access Point o al Router WI-FI

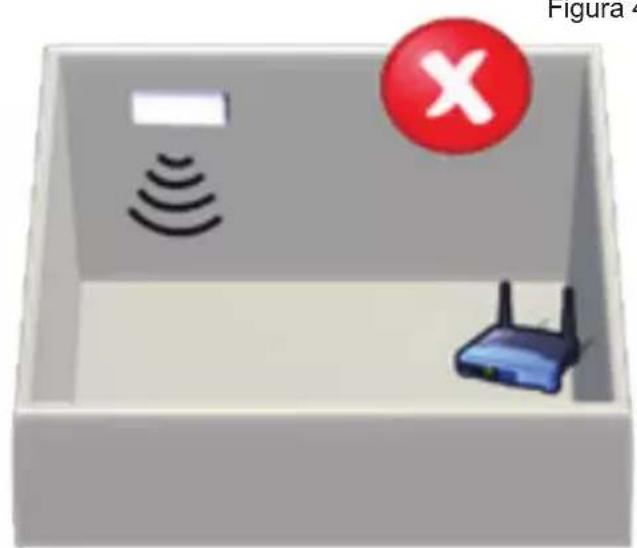

Artemna in posizioni orizzontale e che non punti all'Access Point o al Router Wi-Fi

Se si verificano problemi di copertura dopo l'installazione, si prega di visitare la sezione di supporto di connettività nel nostro sito all'indirizzo www.intesishome.com/support/faq.

8. Posizione del sensore di temperatura

Nelle unità MKE e NKE deve essere installato solo il sensore di temperatura fornito. I modelli più recenti non richiedono un sensore di temperatura esterno.

Collegare il sensore di temperatura al connettore del sensore di temperatura del dispositivo (Figura 1) e fissare l'altra estremità vicino al sensore di aspirazione del condizionatore d'aria.

Vedere www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf per ulteriori informazioni.
