CU-E7NKR - Klimatyzator PANASONIC - Bezpłatna instrukcja obsługi

Marka	Panasonic
Model	CU-E7NKR
Typ produktu	Klimatyzator split z modułem Wi-Fi IntesisHome
Jednostka zewnętrzna	CU-E7NKR
Jednostka wewnętrzna	Nieokreślony (zależnie od konfiguracji)
Łączność	Wi-Fi 802.11 b/g/n za pośrednictwem modułu IntesisHome PA-AC-WIFI-1A
Antena zewnętrzna	Tak, w zestawie
Zewnętrzny czujnik temperatury	W zestawie (wymagany dla jednostek MKE i NKE)
Zasilanie modułu	Przez złącze CN-CNT klimatyzatora
Wskaźnik LED	Tak, dla stanu połączenia
Przycisk rekonfiguracji	Tak
Zgodność	Jednostki Panasonic ECOi i PACi
Zdalne sterowanie	Za pomocą aplikacji IntesisHome
Instalacja	Wewnątrz lub na zewnątrz jednostki AC
Liczba stron instrukcji	48 stron
Dostępne języki	Kilka (w tym francuski, angielski, niemiecki)

Często zadawane pytania - CU-E7NKR PANASONIC

Jak zainstalować moduł Wi-Fi IntesisHome w moim klimatyzatorze Panasonic CU-E7NKR?

Odłącz klimatyzator, uzyskaj dostęp do głównej płyty drukowanej, zlokalizuj złącze CN-CNT, a następnie podłącz dostarczony kabel między modułem a klimatyzatorem. Postępuj zgodnie ze schematem instalacji dostępnym na stronie IntesisHome.

Gdzie umieścić antenę zewnętrzną dla lepszego połączenia Wi-Fi?

Umieść antenę w pozycji pionowej, skierowaną bezpośrednio w stronę routera Wi-Fi lub punktu dostępowego, najlepiej na zewnątrz klimatyzatora i z dala od metalowych powierzchni.

Czy zewnętrzny czujnik temperatury jest obowiązkowy?

Jest wymagany tylko dla jednostek MKE i NKE. Nowsze modele go nie potrzebują. Podłącz go do odpowiedniego złącza na module.

Czy mogę zainstalować moduł wewnątrz klimatyzatora?

Tak, ale nie będziesz miał dostępu do wskaźnika LED ani przycisku rekonfiguracji. Upewnij się, że jest wystarczająco dużo miejsca.

Jak przekonfigurować moduł, jeśli zmienię router Wi-Fi?

Użyj przycisku rekonfiguracji na module (dostępny tylko jeśli zainstalowany na zewnątrz) lub postępuj zgodnie z procedurą w aplikacji IntesisHome.

Co zrobić, jeśli zielona dioda LED nie zaświeci się po instalacji?

Sprawdź połączenia kabla między modułem a złączem CN-CNT, upewnij się, że antena jest dobrze przykręcona, a klimatyzator jest pod napięciem. Zapoznaj się z FAQ na stronie IntesisHome.

Jaki jest zasięg Wi-Fi z tym modułem?

Zasięg zależy od Twojej sieci Wi-Fi. Zaleca się silny sygnał w miejscu instalacji. Umieść antenę pionowo i blisko routera.

Czy mogę użyć tego modułu z innymi markami klimatyzatorów?

Nie, ten moduł jest specjalnie zaprojektowany dla jednostek Panasonic ECOi i PACi, w tym serii CU-E7NKR.

Gdzie znaleźć szczegółowy przewodnik instalacji?

Pobierz schemat instalacji ze strony www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

Czy moduł jest kompatybilny z asystentami głosowymi?

Instrukcja nie wspomina o bezpośredniej kompatybilności, ale aplikacja IntesisHome może być używana do zdalnego sterowania za pomocą smartfona.

INSTRUKCJA OBSŁUGI CU-E7NKR PANASONIC

IntesisHome to zewnętrzny moduł, który umożliwia podłączenie urządzeń Panasonic ECOi PACi do sieci Wi-Fi, aby zapewnić globalną łączność i możliwość obsługi za pośrednictwem przyjaznego interfejsu użytkownika oprogramowania do sterowania zdalnego.

Zawartość opakowania:

- Urządzenie IntesisHome

- Zewnętrzna antena

• Kabel

• Czujnik temperatury

- Skrócona instrukcja obsługi

- Instrukcja montażu

• Gwarancja

2. Informacje techniczne

Pełny opis techniczny urządzenia można znaleźć w dokumencie pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

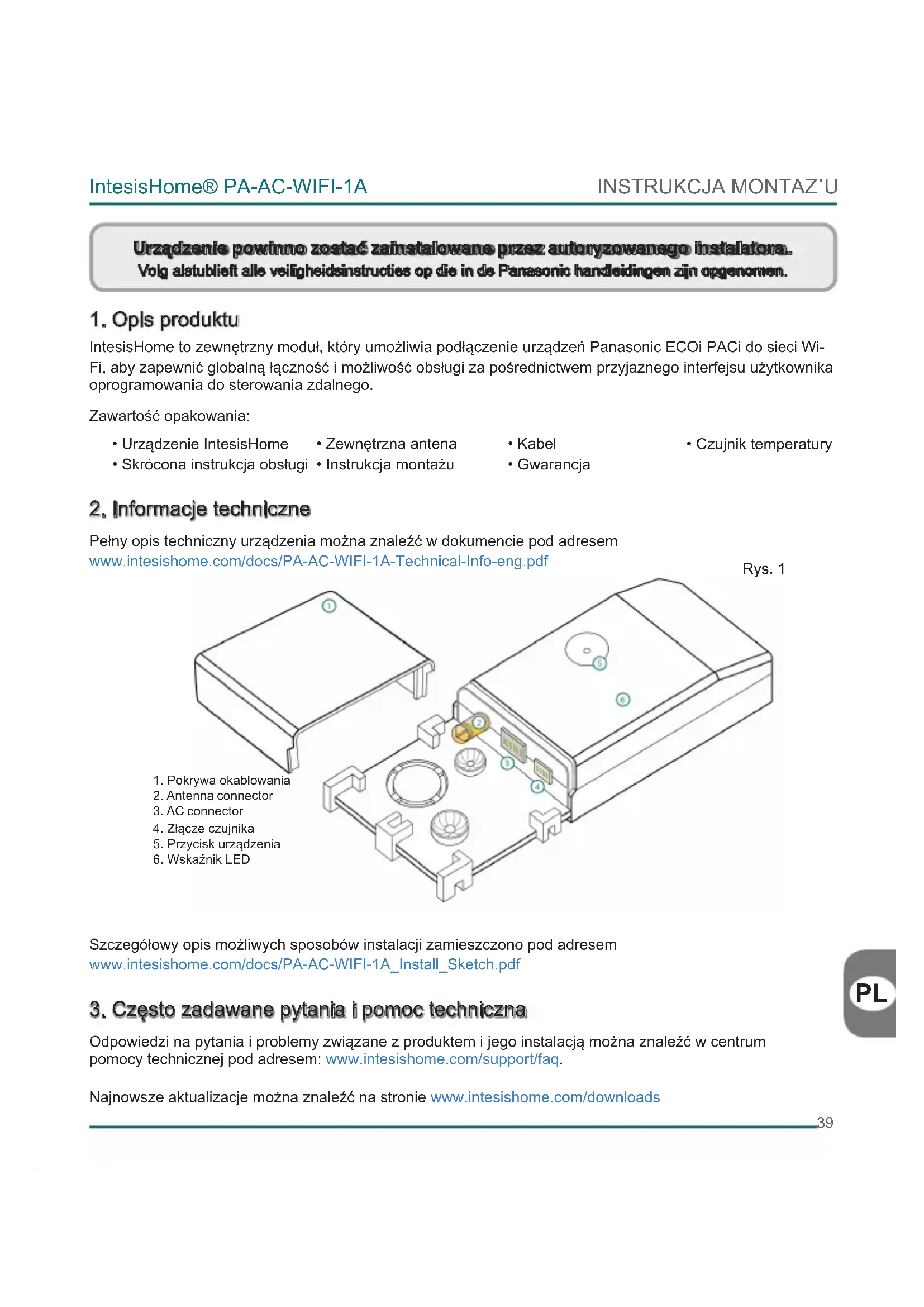

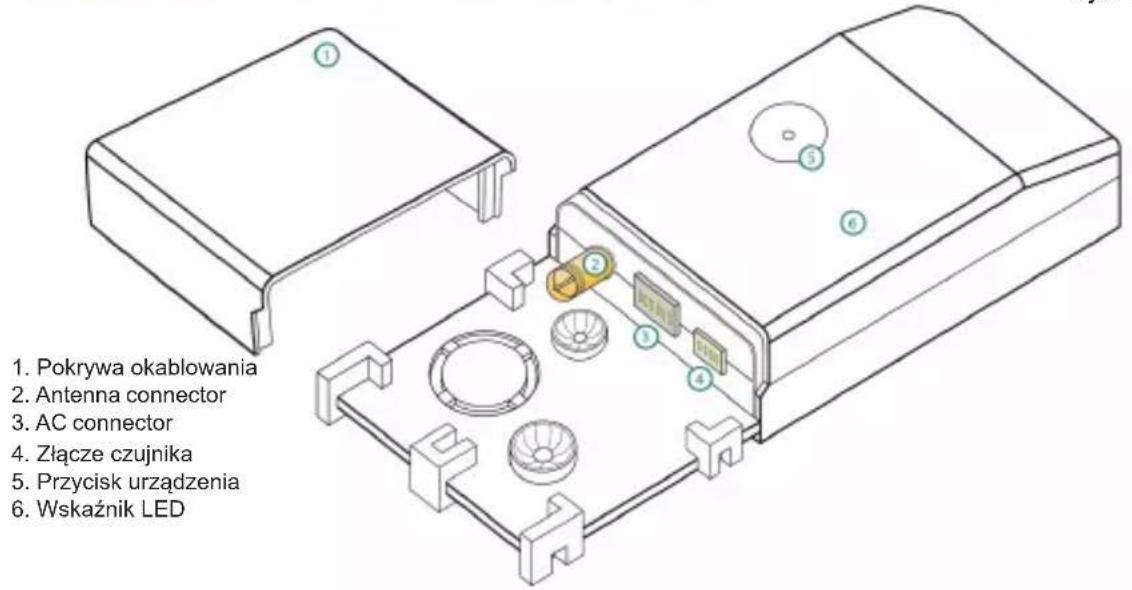

Rys. 1

1. Pokrywa okablowania 2. Antenna connector 3. AC connector 4. Złącze czujnika 5. Przycisk urządzenia 6. Wskaźnik LED

Szczegółowy opis możliwych sposobów instalacji zamieszczono pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Często zadawane pytania i pomoc techniczna

Odpowiedzi na pytania i problemy związane z produktem i jego instalacją można znaleźć w centrum pomocy technicznej pod adresem: www.intesishome.com/support/faq.

Najnowsze aktualizacje można znaleźć na stronie www.intesishome.com/downloads

PL

4. Omówienie instalacji

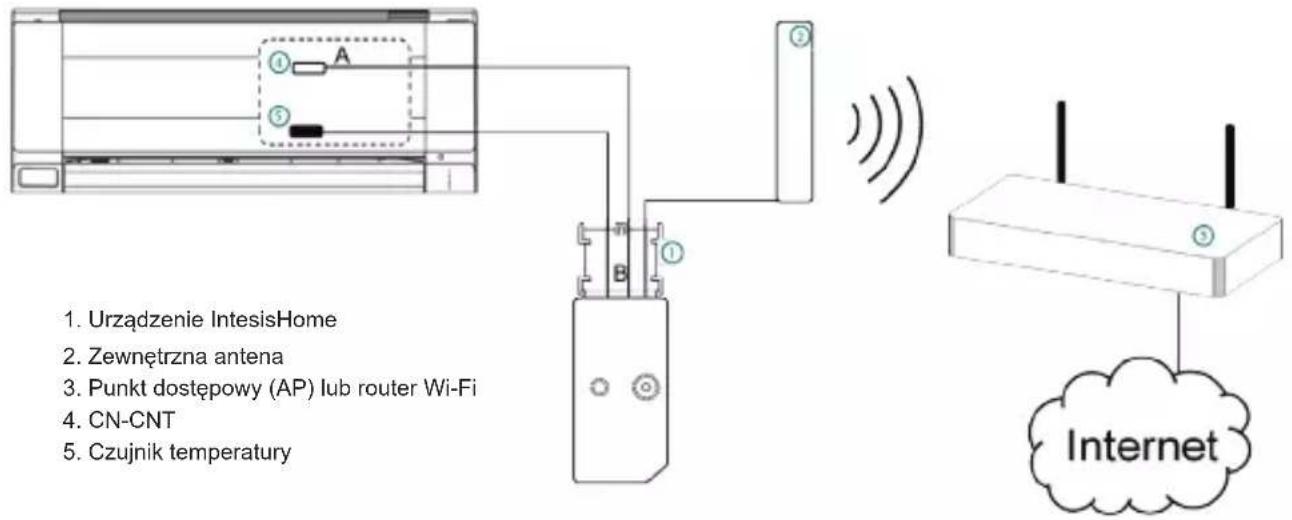

Rys. 2

1. Urządzenie IntesisHome 2. Zewnętrzna antenna 3. Punkt dostępowy (AP) lub router Wi-Fi 4. CN-CNT 5. Czujnik temperatury

5. Podłączanie urządzenia

1. Odłączyć klimatyzator od zasilania.

2. Uzyskać dostęp do głównej płytki obwodu drukowanego.*

3. Zlokalizować złącze oznaczone kodem CN-CNT.*

4. Wybrać miejsce instalacji urządzenia IntesisHome. Więcej informacji na ten temat zamieszczono w rozdziale 6.

5. Podłączyć koniec A (dłuższy) dołączonego w zestawie kabla do złącza CN-CNT klimatyzatora, a koniec B (krótszy) do złącza klimatyzatora na urządzeniu.

6. Podłączyć zewnętrzną antenę do złącza anteny. Złącze anteny wkręcić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

7. (W razie potrzeby) zainstalować czujnik temperatury. Więcej informacji na ten temat zamieszczono w rozdziale 8.

8. Antenę umieścić poza klimatyzatorem, najlepiej w pozycji pionowej i skierowaną bezpośrednio na router Wi-Fi lub punkt dostępu. Więcej informacji na ten temat zamieszczono w rozdziale 7.

9. Zamknąć klimatyzator.

10. Podłączyć klimatyzator do zasilania. Jeśli połączenie z klimatyzatorem zostało wykonane prawidłowo, dioda LED urządzenia IntesisHome zamiga na zielono, po czym zacznie świecić stałym zielonym światłem.

* Szczegółowe informacje zamieszczono w instrukcji montażowej lub serwisowej Panasonic.

6. Miejsce instalacji urządzenia

Urządzenie IntesisHome można instalować zarówno wewnątrz, jak i na zewnątrz klimatyzatorów.

Szczegółowy opis możliwych sposobów instalacji zamieszczono pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Rys. 3

Wewnątrz klimatyzatora Na zewnątrz klimatyzatora

1. Zewnętrzna antena
2. Urządzenie IntesisHome

Urządzenie zainstalowane wewnątrz klimatyzatora lub ukryte

Taka metoda umożliwia bardziej estetyczną instalację, ponieważ użytkownik na co dzień nie widzi urządzenia. W przypadku instalacji urządzenia wewnątrz klimatyzatora należy uwzględnić poniższe aspekty.

- Wskaźnik LED oraz przycisk nie będą dostępne dla użytkownika.

o Dioda LED jest wskaźnikiem stanu urządzenia zarówno w trakcie łączenia, jak i normalnej pracy.
o Przycisk służy do ponownej konfiguracji urządzenia w przypadku zmiany ustawień punktu dostępu. W tym celu wymagany jest dostęp do wnętrza klimatyzatora.

- W przypadku niewystarczającego miejsca na instalację wewnątrz klimatyzatora można wykonać poniższe czynności:

o Jeśli powodem są rury z wodą, należy zmienić stronę klimatyzatora, do której rury są podłączone, aby uzyskać więcej miejsca wewnątrz klimatyzatora.
o o Można również usunąć powierzchnię podtrzymująca (rys. 1).

Urządzenie zainstalowane na zewnątrz klimatyzatora

W przypadku instalacji urządzenia na zewnątrz klimatyzatora należy uwzględnić poniższe aspekty.

• Urządzenie można przymocować zarówno za pomocą wkrętów, jak i taśmy dwustronnej.
• Pokrywa okablowania oferuje kilka różnych opcji prowadzenia kabli w żądanym kierunku.

PL

7. Umiejscowienie anteny

Prawidłowe umiejscowienie i skierowanie anteny zewnętrznej usprawnia komunikację między urządzeniem IntesisHome a routerem Wi-Fi lub punktem dostępowym (AP).

Złącze anteny wkręcić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

Wazn: nie należy umiełszczecić urządzenia w pobliżu metalowych powierzchni.

Wazn: o ila jest tionmatisne, natelszys sprawdzić zasięgcy Wi-Fi vo kalkalizacji instalacji. Zalecany jest dobry poziem Wi-Fi.

Umieścić zewnętrzną antenę możliwe blisko źródła sygnału Wi-Fi (punktu dostępowego AP lub routera). Antena powinna być ustawiona pionowo i skierowana bezpośrednio na router Wi-Fi lub punkt dostępowy (AP).

Antena w pozycji pionowej, skierowane na punkt dostęgowy (AP) lub router Wi-Fi

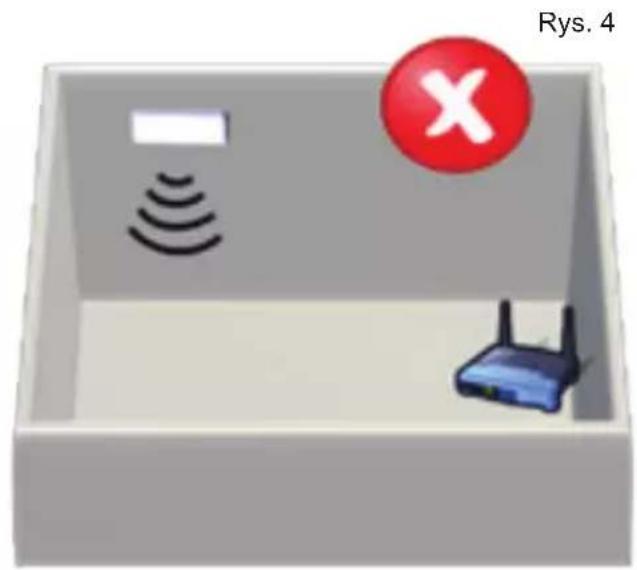

Rys. 4

Antena w pozycji poziomej, nie skierowana na punkt dostępowy (AP) ani router Wi-Fi

Jeśli po instalacji występują problemy z zasięgiem, przeczytać odpowiednią sekcję pomocy technicznej na naszej stronie pod adresem www.intesishome.com/support/faq.

8. Miejsce instalacji czujnika temperatury

Tylko urządzenia MKE i NKE wymagają instalacji dołączonego w zestawie czujnika temperatury. W przypadku nowszych modeli zewnętrzne czujniki temperatury nie są konieczne.

Podłączyć czujnik temperatury do złącza czujnika temperatury w urządzeniu (rys. 1), a drugi koniec przytwierdzić obok czujnika powietrza włotowego klimatyzatora.

Dodatkowe informacje: www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.
