Marke	Panasonic
Modell	CU-E7NKR
Produkttyp	Split-Klimaanlage mit IntesisHome Wi-Fi-Modul
Außeneinheit	CU-E7NKR
Inneneinheit	Nicht spezifiziert (je nach Konfiguration)
Konnektivität	Wi-Fi 802.11 b/g/n über IntesisHome-Modul PA-AC-WIFI-1A
Externe Antenne	Ja, enthalten
Externer Temperatursensor	Enthalten (erforderlich für MKE- und NKE-Einheiten)
Stromversorgung des Moduls	Über den CN-CNT-Anschluss der Klimaanlage
LED-Anzeige	Ja, für Verbindungsstatus
Neukonfigurationstaste	Ja
Kompatibilität	Panasonic ECOi- und PACi-Einheiten
Fernsteuerung	Über die IntesisHome-App
Installation	Innerhalb oder außerhalb der AC-Einheit
Anzahl der Seiten der Bedienungsanleitung	48 Seiten
Verfügbare Sprachen	Mehrere (darunter Französisch, Englisch, Deutsch)

Häufig gestellte Fragen - CU-E7NKR PANASONIC

Wie installiere ich das IntesisHome Wi-Fi-Modul an meiner Panasonic-Klimaanlage CU-E7NKR?

Trennen Sie die Klimaanlage vom Stromnetz, greifen Sie auf die Hauptplatine zu, lokalisieren Sie den CN-CNT-Anschluss und verbinden Sie das mitgelieferte Kabel zwischen dem Modul und der Klimaanlage. Befolgen Sie den Installationsplan auf der IntesisHome-Website.

Wo sollte die externe Antenne für eine bessere Wi-Fi-Verbindung platziert werden?

Positionieren Sie die Antenne senkrecht, direkt auf Ihren Wi-Fi-Router oder Access Point zeigend, vorzugsweise außerhalb der Klimaanlage und entfernt von Metalloberflächen.

Ist der externe Temperatursensor obligatorisch?

Er ist nur für MKE- und NKE-Einheiten erforderlich. Neuere Modelle benötigen ihn nicht. Schließen Sie ihn an den dafür vorgesehenen Anschluss am Modul an.

Kann ich das Modul im Inneren der Klimaanlage installieren?

Ja, aber Sie haben dann keinen Zugriff mehr auf die LED-Anzeige und den Neukonfigurationsknopf. Stellen Sie sicher, dass genügend Platz vorhanden ist.

Wie konfiguriere ich das Modul neu, wenn ich den Wi-Fi-Router wechsle?

Verwenden Sie die Neukonfigurationstaste am Modul (nur zugänglich, wenn es außen installiert ist) oder folgen Sie dem Verfahren über die IntesisHome-App.

Was tun, wenn die grüne LED nach der Installation nicht leuchtet?

Überprüfen Sie die Kabelverbindungen zwischen Modul und CN-CNT-Anschluss, stellen Sie sicher, dass die Antenne festgeschraubt ist und die Klimaanlage eingeschaltet ist. Konsultieren Sie die FAQ auf der IntesisHome-Website.

Wie groß ist die Wi-Fi-Reichweite mit diesem Modul?

Die Reichweite hängt von Ihrem Wi-Fi-Netzwerk ab. Es wird empfohlen, am Installationsort ein starkes Signal zu haben. Platzieren Sie die Antenne senkrecht und in der Nähe des Routers.

Kann ich dieses Modul mit anderen Klimaanlagenmarken verwenden?

Nein, dieses Modul ist speziell für Panasonic ECOi- und PACi-Einheiten, einschließlich der Serie CU-E7NKR, ausgelegt.

Wo finde ich die detaillierte Installationsanleitung?

Laden Sie den Installationsplan von www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf herunter.

Ist das Modul mit Sprachassistenten kompatibel?

Die Anleitung erwähnt keine direkte Kompatibilität, aber die IntesisHome-App kann zur Fernsteuerung per Smartphone verwendet werden.

BEDIENUNGSANLEITUNG CU-E7NKR PANASONIC

INSTALLATIONSANLEITUNG

GUIDE D'INSTALLATION

GUIDA PER L'INSTALLATION

GUÍA DE INSTALACIÓN

CONTENTS

English 3

Deutsch 7

Français 11

Italiano 15

Español 19

Norsk 23

Svenska 27

Dansk 31

Nederlands 35

Polski 39

Russian 43

Die Installation sollte ausschließlich von einem zugelassenen Installateur vorgenommen werden.

Bitte befolgen Sie sämtliche in den Handbüchtem von Panasonic angegebenen Sicherheitshinweise.

DE

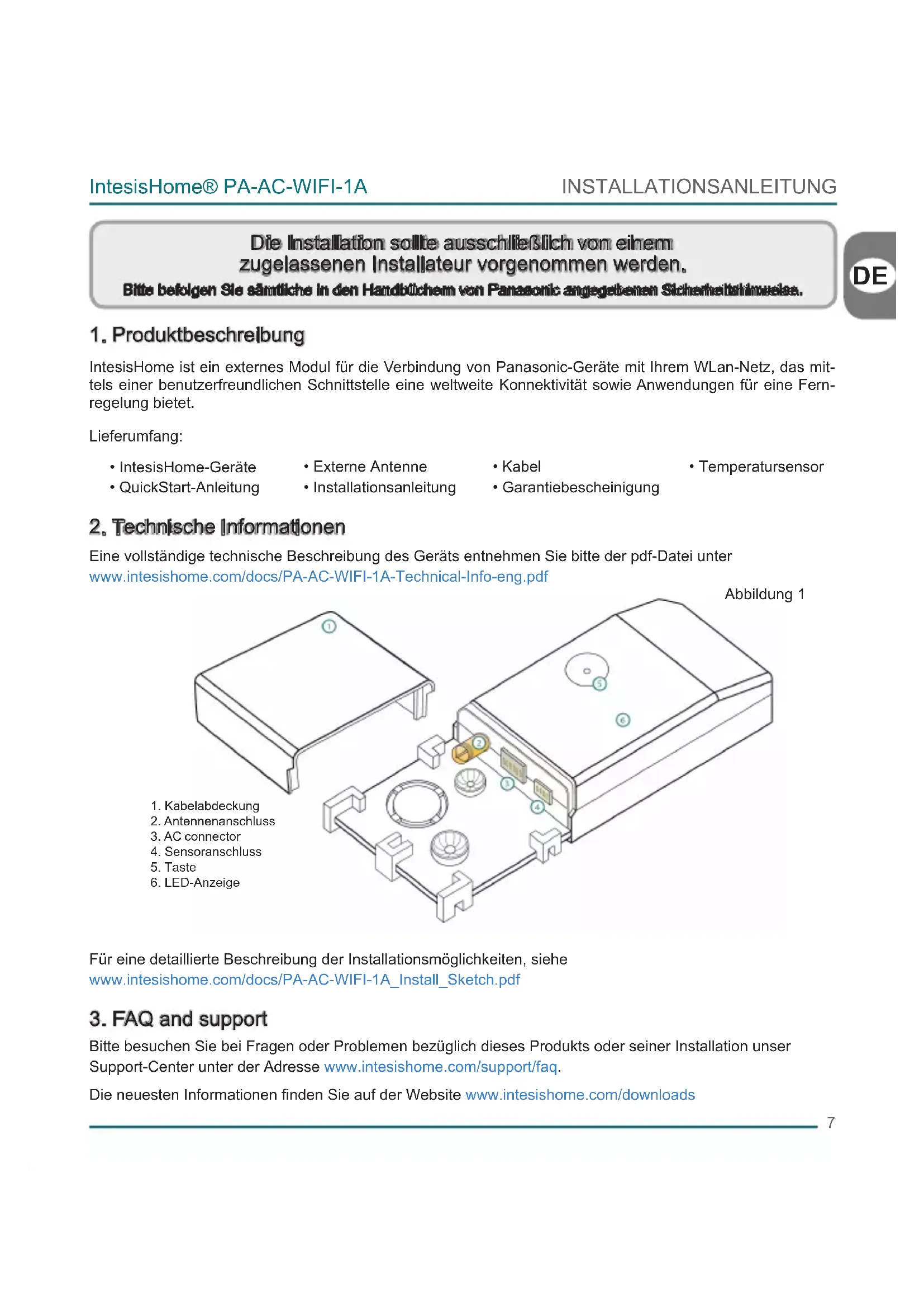

1. Produktbeschreibung

IntesisHome ist ein externes Modul für die Verbindung von Panasonic-Geräte mit Ihrem Wlan-Netz, das mittels einer benutzerfreundlichen Schnittstelle eine weltweite Konnektivität sowie Anwendungen für eine Fernregelung bietet.

Lieferumfang:

- IntesisHome-Geräte

- Externe Antenne

• Kabel

- Temperatursensor

- QuickStart-Anleitung

• Installationsanleitung

• Garantiebescheinigung

2. Technische Informationen

Eine vollständige technische Beschreibung des Geräts entnehmen Sie bitte der pdf-Datei unter www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

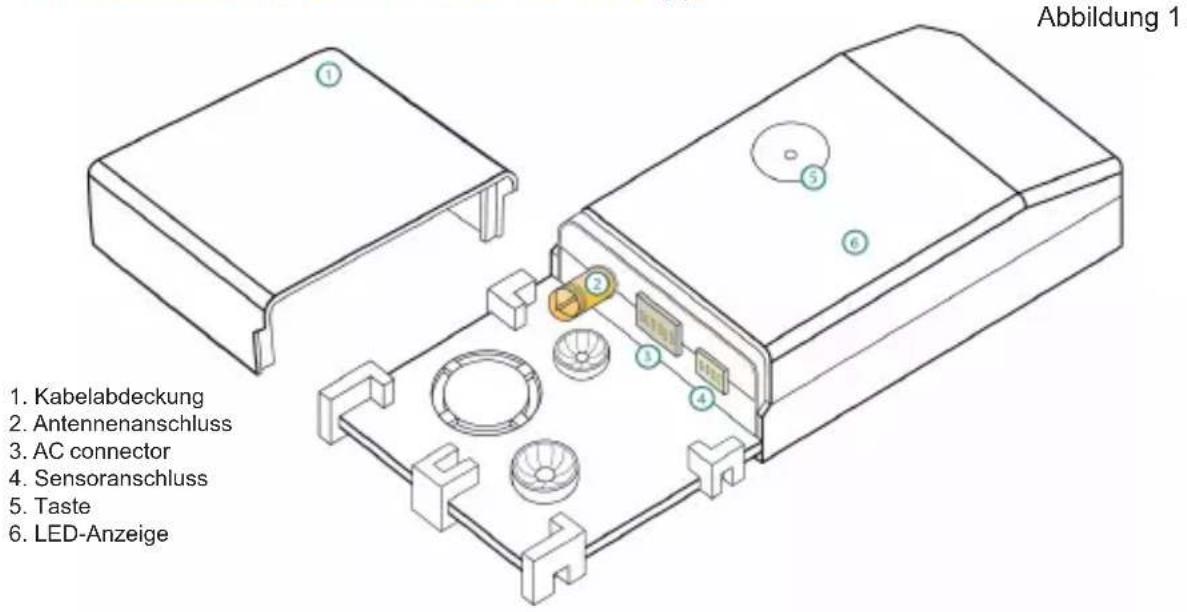

Abbildung 1 1. Kabelabdeckung 2. Antennenanschluss 3. AC connector 4. Sensoranschluss 5. Taste 6. LED-Anzeige

Für eine detaillierte Beschreibung der Installationsmöglichkeiten, siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ and support

Bitte besuchen Sie bei Fragen oder Problemen bezüglich dieses Produkts oder seiner Installation unser Support-Center unter der Adresse www.intesishome.com/support/faq.

Die neuesten Informationen finden Sie auf der Website www.intesishome.com/downloads

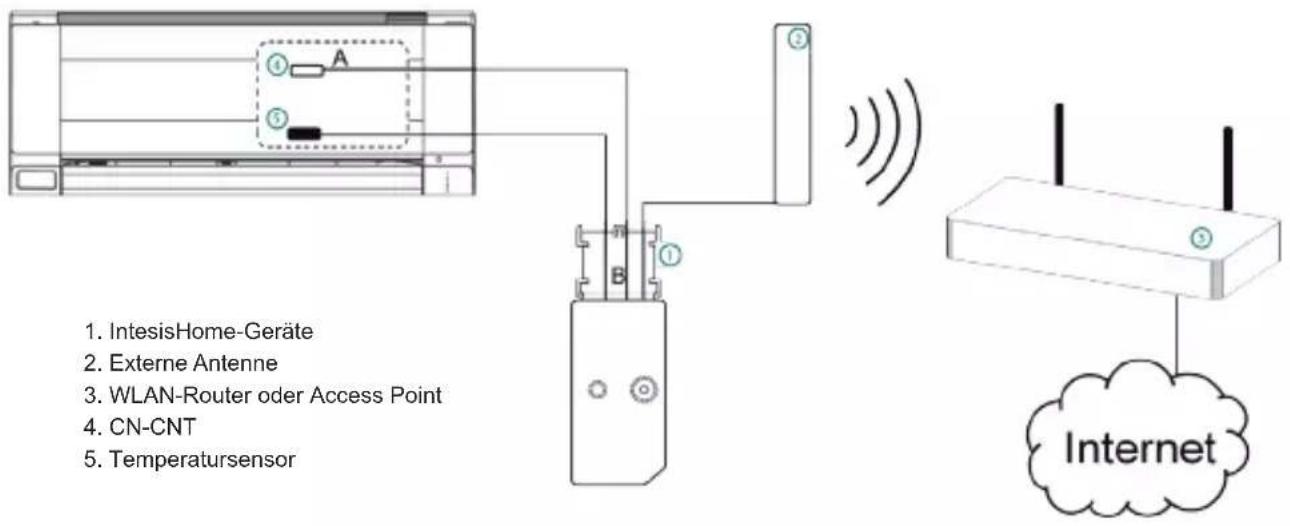

4. Installationsübersicht

Abbildung 2

1. IntesisHome-Geräte 2. Externe Antenne 3. WLAN-Router oder Access Point 4. CN-CNT 5. Temperatursensor

5. Geräteanschlüsse

1. Trennen Sie die Klimaanlage (AC) vom Stromnetz.

2. Zugriff auf die Leiterplatte.*

3. Suchen Sie den als CN-CNT markierten Anschluss.*

4. Wählen Sie einen Installationsort für IntesisHome aus. Siehe Abschnitt 6 für nähere Informationen.

5. Verbinden Sie das (längere) Ende "A" des mitgelieferten Kabels mit dem Anschluss CN-CNT an der Kli maanlage und das (kürzere) Ende "B" mit dem dafür vorgesehenen Anschluss an Ihrem Gerät.

6. Verbinden Sie die externe Antenne mit dem Antennenanschluss. Verbinden Sie den Antennenstecker mit den Anschluss, indem Sie eine Drehung im Uhrzeigersinn durchführen, bis er einrastet.

7. (Soweit erforderlich) Installieren Sie den Temperatursensor. Siehe Abschnitt 8 für nähere Informationen.

8. Platzieren Sie die Antenne außerhalb der Klimaanlage, vorzugsweise in vertikaler Position, und stellen Sie sicher, dass diese direkt auf den WLAN-Router oder Access Point (AP) zeigt. Siehe Abschnitt 7 für nähere Informationen.

9. Schließen Sie die Klimaanlage.

10. Verbinden Sie die Klimaanlage erneut mit dem Stromnetz. Wenn die Verbindung zur Klimaanlage erfolgreich hergestellt werden konnte, beginnt die LED-Leuchte von IntesisHome zunächst zu blinken, und wechselt dann auf ein durchgehendes grünes Licht.

* Siehe Installations- oder Wartungshandbuch von Panasonic für nähere Informationen.

6. Gerätestandort

IntesisHome kann sowohl innerhalb als auch außerhalb von Klimaanlagen installiert werden.

Für eine detaillierte Beschreibung der Installationsmöglichkeiten, siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

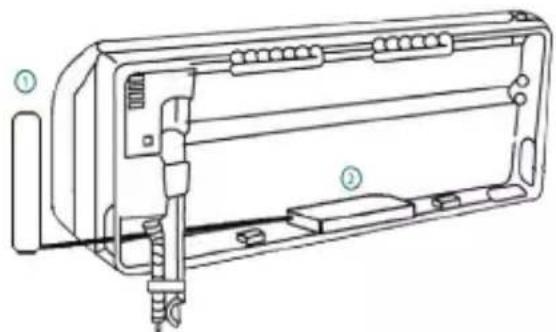

Abbildung 3

Innerhalb der Klimaanlage

Außerhalb der Klimaanlage

1. Externe Antenne
2. IntesisHome-Geräte

Installation des Geräts Innerhalb der Klimaanlage oder "versteckt"

Diese Installationsart ist eleganter, da der Benutzer das Gerät im normalen Betrieb nicht sieht. Wenn das Gerät innerhalb der Klimaanlage installiert wird, sind folgende Punkte zu beachten:

• In diesem Fall hat der Benutzer keinen Zugriff auf die LED-Lampe und die Taste.
  o Die LED-Lampe dient zur Anzeige des Betriebsstatus während dem Verbindungsaufbau und im normalen Betrieb.
  o Die Taste wird verwendet, um das Gerät neu zu konfigurieren, wenn sich die Konfiguration des Access Point (AP) ändert. In diesem Fall muss der Benutzer die Klimaanlage öffnen, um das Gerät neu zu konfigurieren.
• Wenn innerhalb der Klimaanlage nicht ausreichend Platz für die Installation vorhanden ist, kann folgendermaßen vorgegangen werden:
  o Wenn aufgrund von Wasserleitungen nicht genügend Platz vorhanden ist, können diese auf der anderen Seite der Klimaanlage angeschlossen werden, um innerhalb des Gehäuses mehr Platz zu schaffen
  o Andernfalls kann die Stützplatte entfernt werden (Abbildung 1)

Installation des Geräts außerhalb der Klimaanlage

Wenn das Gerät außerhalb der Klimaanlage installiert wird, sind folgende Punkte zu beachten:

• Das Gerät kann durch Schrauben oder doppelseitiges Klebeband befestigt werden.
  • Die Kabelabdeckung verfügt über verschiedene Optionen, um die Kabel in die gewünschte Richtung zu verlegen.

7. Platzierung der Antenne

Die Positionierung der externen Antenne an dem korrekten Standort und in der bestmöglichen Position verbessert die Kommunikation zwischen IntesisHome und Ihrem WLAN-Router oder Access Point (AP).

Verbinden Sie den Antennenstecker mit den Anschluss, indem Sie eine Drehung im Uhrzeigersinn durchführen, bis er einrastet.

Wichtig: Vermelden Sie eine Positionierung des Geräts in der Nähe von Metallflächen

Wichtig: Überprüfen Sie, sofern möglich, den WLan-Empfang im Installationsbereich. Ein guter WLan-Empfang wird dringend empfohlen.

Fixieren Sie die externe Antenne vorzugsweise so nahe wie möglich an der WLAN-Signalquelle (Access Point oder Router). Bitte stellen Sie sicher, dass sich die Antenne in einer vertikalen Position befindet und direkt auf Ihren WLAN-Router oder Access Point (AP) zeigt.

Abbildung 4

Antenne im vertikaler Position, zeigt direkt auf WLAN-Router oder Access Point.

Antenne in horizontaler Position, zeigt nicht direkt auf WLAN-Router oder Access Point

Wenn Sie nach der Installation Probleme mit dem Empfang haben, bitte besuchen Sie den entsprechenden Abschnitt auf unserer Internetseite für nähere Informationen www.intesishome.com/support/faq.

8. Platzierung des Temperatursensors

Der mitgelieferte Temperatursensor muss nur bei MKE- und NKE-Geräten installiert werden. Die neueren Modelle benötigen keinen externen Temperatursensor.

Verbinden Sie den Temperatursensor mit dem dafür vorgesehenen Anschluss am Gerät (Abbildung 1) und befestigen Sie das andere Ende neben dem Lufteingangssensor der Klimaanlage.

Siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf für nähere Informationen.
