Merk	Panasonic
Model	CU-E7NKR
Producttype	Split-airconditioner met IntesisHome Wi-Fi-module
Buitenunit	CU-E7NKR
Binnenunit	Niet gespecificeerd (afhankelijk van configuratie)
Connectiviteit	Wi-Fi 802.11 b/g/n via IntesisHome PA-AC-WIFI-1A-module
Externe antenne	Ja, inbegrepen
Externe temperatuursensor	Inbegrepen (noodzakelijk voor MKE- en NKE-eenheden)
Voeding van de module	Via de CN-CNT-connector van de airconditioner
LED-indicator	Ja, voor de verbindingsstatus
Herconfiguratieknop	Ja
Compatibiliteit	Panasonic ECOi- en PACi-eenheden
Afstandsbediening	Via de IntesisHome-app
Installatie	Binnen of buiten de AC-eenheid
Aantal pagina's handleiding	48 pagina's
Beschikbare talen	Meerdere (waaronder Frans, Engels, Duits)

Veelgestelde vragen - CU-E7NKR PANASONIC

Hoe installeer ik de IntesisHome Wi-Fi-module op mijn Panasonic CU-E7NKR-airconditioner?

Koppel de airconditioner los, toegang tot de hoofdprintplaat, lokaliseer de CN-CNT-connector en sluit vervolgens de meegeleverde kabel aan tussen de module en de airconditioner. Volg het installatieschema beschikbaar op de IntesisHome-website.

Waar plaats ik de externe antenne voor een betere Wi-Fi-verbinding?

Plaats de antenne in verticale positie, rechtstreeks naar uw Wi-Fi-router of toegangspunt wijzend, bij voorkeur buiten de airconditioner en weg van metalen oppervlakken.

Is de externe temperatuursensor verplicht?

Het is alleen nodig voor MKE- en NKE-eenheden. Nieuwere modellen hebben het niet nodig. Sluit het aan op de daarvoor bestemde connector op de module.

Kan ik de module in de airconditioner installeren?

Ja, maar u heeft dan geen toegang meer tot de LED-indicator en de herconfiguratieknop. Zorg ervoor dat er voldoende ruimte is.

Hoe reconfigureer ik de module als ik van Wi-Fi-router wissel?

Gebruik de herconfiguratieknop op de module (alleen toegankelijk als deze extern is geïnstalleerd) of volg de procedure via de IntesisHome-app.

Wat te doen als de groene LED niet brandt na installatie?

Controleer de kabelverbindingen tussen de module en de CN-CNT-connector, zorg ervoor dat de antenne goed is vastgeschroefd en dat de airconditioner is ingeschakeld. Raadpleeg de FAQ op de IntesisHome-website.

Wat is het bereik van de Wi-Fi met deze module?

Het bereik hangt af van uw Wi-Fi-netwerk. Het wordt aanbevolen om een sterk signaal te hebben op de installatieplaats. Plaats de antenne verticaal en dicht bij de router.

Kan ik deze module gebruiken met andere merken airconditioners?

Nee, deze module is specifiek ontworpen voor Panasonic ECOi- en PACi-eenheden, waaronder de CU-E7NKR-serie.

Waar vind ik de gedetailleerde installatiehandleiding?

Download het installatieschema van www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

Is de module compatibel met spraakassistenten?

De handleiding vermeldt geen directe compatibiliteit, maar de IntesisHome-app kan worden gebruikt voor afstandsbediening via smartphone.

GEBRUIKSAANWIJZING CU-E7NKR PANASONIC

De installatie dient alleen te geschieden door een bevoegd installateur. Volg alstublieft alle veiligheidsinstructies op die in de Panasonic handleidingen zijn opgenomen.

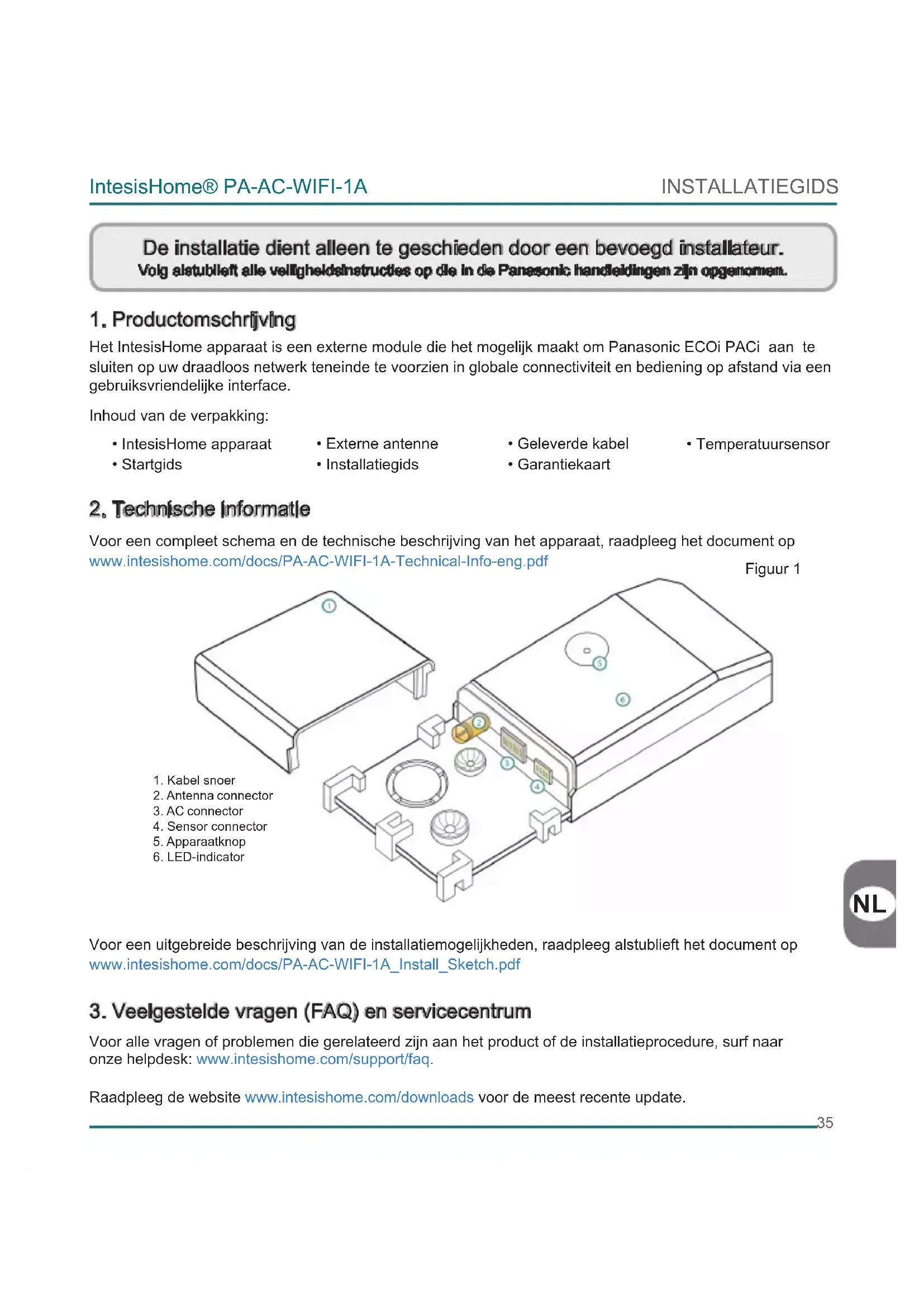

1. Productomschrijving

Het IntesisHome apparaat is een externe module die het mogelijk maakt om Panasonic ECOi PACi aan te sluiten op uw draadloos netwerk teneinde te voorzien in globale connectiviteit en bediening op afstand via een gebruiksvriendelijke interface.

Inhoud van de verpakking:

- IntesisHome apparaat

- Externe antenne

- Geleverde kabel

• Temperatuursensor

- Startgids

- Installatiegids

- Garantiekaart

Voor een compleet schema en de technische beschrijving van het apparaat, raadpleeg het document op www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

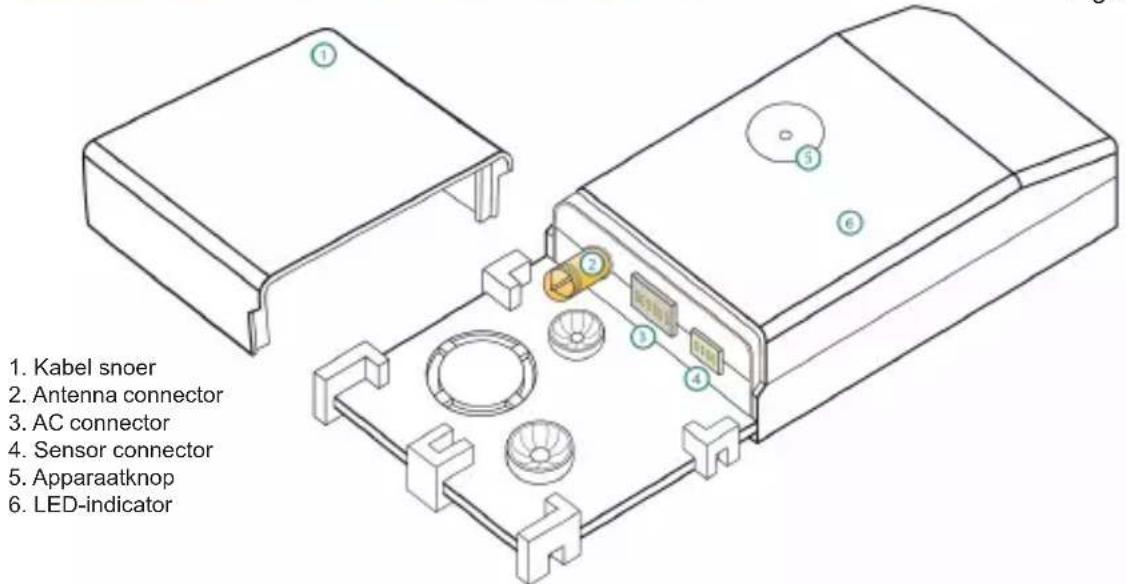

Figuur 1

1. Kabel snoer 2. Antenna connector 3. AC connector 4. Sensor connector 5. Apparaatknop 6. LED-indicator

Voor een uitgebreide beschrijving van de installatiemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Veelgestelde vragen (FAQ) en servicecentrum

Voor alle vragen of problemen die gerelateerd zijn aan het product of de installatieprocedure, surf naar onze helpdesk: www.intesishome.com/support/faq.

Raadpleeg de website www.intesishome.com/downloads voor de meest recente update.

4. Installatieoverzicht

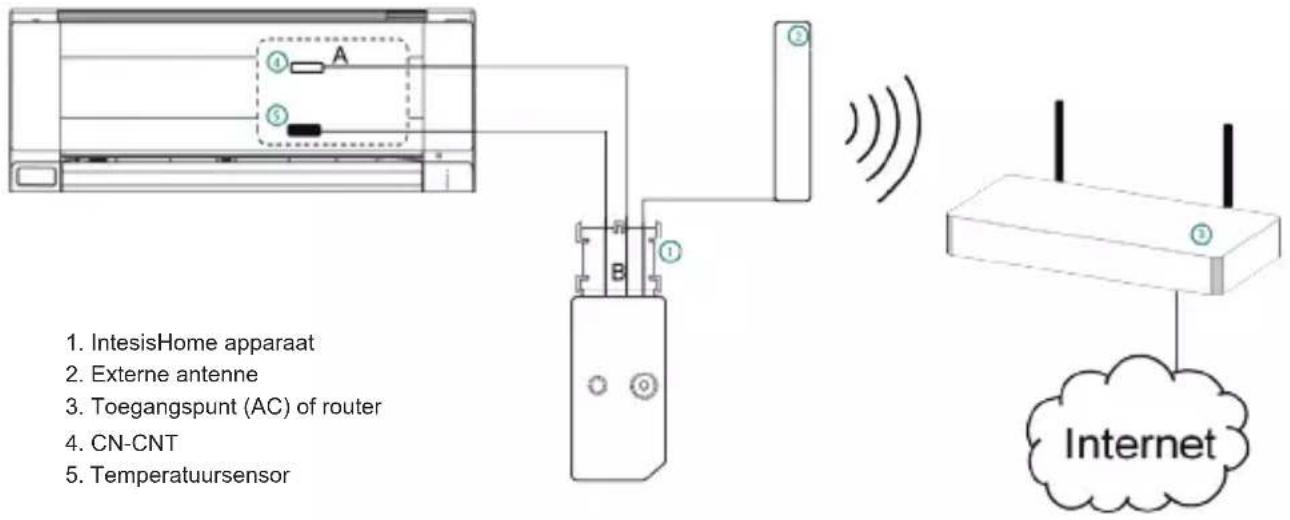

Figuur 2

1. IntesisHome apparaat 2. Externe antenne 3. Toegangspunt (AC) of router 4. CN-CNT 5. Temperatuursensor

5. Verbindingen van het apparaat

1. Ontkoppel de airco-unit van het elektriciteitsnet.

2. Toegang tot de hoofd-printplaat.*

3. Localiseer de socket connector die gemerkt is als CN-CNT.*

4. Zoek een plek voor het IntesisHome apparaat. Raadpleeg sectie 6 voor verdere informatie.

5. Verbind het A-uiteinde (het lange uiteinde) van de meegeleverde kabel met de airco CN-CNT- connector en het B-uiteinde (het korte uiteinde) met de airco-connector van het apparaat.

6. Verbind de externe antenne met de antenne-connector. Vergewis u ervan dat u de antenne-connector naar rechts vastschroeft tot deze niet verder kan.

7. (Indien vereist) Installeer de temperatuursensor. Raadpleeg sectie 8 voor verdere informatie.

8. Plaats de antenne buiten de airco, het liefst in verticale positie en rechtstreeks gericht op de draadloze router of toegangspunt. Raadpleeg sectie 7 voor verdere informatie.

9. Sluit de airco-unit.

10. Sluit de airco op het elektriciteitsnet aan. Als de airconditioning goed aangesloten is, zal het Ledlampje van het IntesisHome apparaat groen knipperen en daarna groen branden.

* Raadpleeg de Panasonic installatie- en onderhoudsgids voor gedetailleerde informatie.

6. Plaatsing van het apparaat

Het IntesisHome apparaat kan zowel binnen als buiten de airco-units worden geïnstalleerd.

Voor een uitgebreide beschrijving van de installatiemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Figuur 3

Figuur 3

Binnenzijde van de airco-unit Buitenzijde van de airco-unit 1. Externe antenne
2. IntesisHome apparaat

Geïnstalleerde apparaat binnen de alrco-unit of verborgen

De installatie oogt netter als de gebruiker het apparaat niet ziet tijdens de normale werking ervan. Er dient rekening gehouden te worden met de volgende punten als het apparaat binnen de airco-unit wordt geïnstalleerd.

- De LED-indicator en de knop zijn niet toegankelijk voor de gebruiker.

o Het LED-lampje is een indicator van de status van het apparaat zowel tijdens de verbinding als bij een normale werking ervan
o De knop wordt gebruikt om het apparaat te herconfigureren als de configuratie van het toegangspunt gewijzigd is. Als dit gebeurt zal de gebruiker de binnenzijde van de airconditioning moeten bereiken.

- Indien er niet genoeg ruimte is voor de installatie binnen de airco-unit, kunnen de volgende handelingen worden verricht:

o Indien dit te wijten is aan de waterleidingen, wijzig dan de aircozijde waar deze aangesloten zijn om meer ruimte binnen de airco-unit te creëren.
o Anderzijds kan de steunplaat worden verwijderd (figuur 1).

Geïnstalleerde apparaat buiten de airco-unit

Er dient rekening te worden gehouden met de volgende punten als het apparaat buiten de airco-unit wordt geïnstalleerd.

• Het apparaat kan zowel zowel met schroeven als met dubbelzijdige tape worden bevestigd.
• Het kabel snoer heeft verschillende opties om de kabels in de gewenste richting te leiden.

7. Antenne Plaatsing

Het plaatsen van de externe antenne op een goede plaats en positie zal de communicatie tussen het IntesisHome apparaat en uw draadloze router of toegangspunt (AP) verbeteren.

Draai de antenne-connector op de juiste wijze naar rechts tot deze niet verder kan.

Let op: Plaats het apparaat niet bij metalen oppervlakten.

Let op: Controleer zoveel mogelijk het bleedijk van hote draadloze netwerk op de plek van die installatie. Een goede draadloze verbinding wordt sterk aanbevolen.

Plaats de externe antenne bij voorkeur zo dicht mogelijk bij de bron van het draadloos signal (toegangspunt of router). Vergewis u ervan dat u de antenne in een verticale positie plaatst en direct gericht op uw draadloze router of toegangspunt (AP).

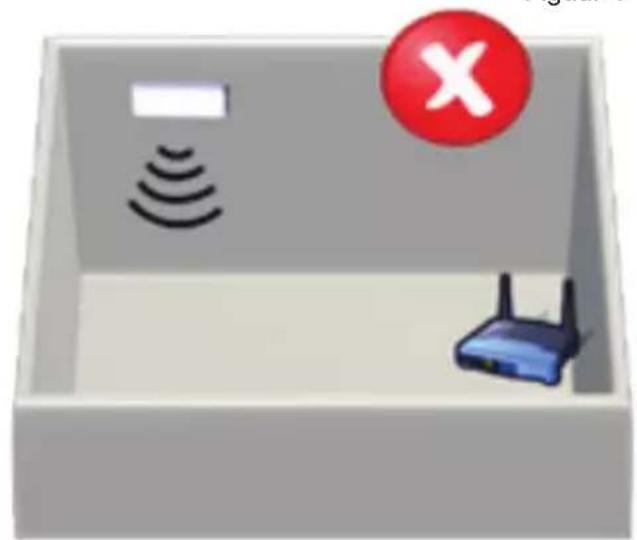

Figuur 4

Antenne in verticale positie en gericht op het draedloze toeganspunt (AC) of router.

Antenne in horizontale positie en niet gericht op het draedloze tosgangspunt (AC) of router.

Mocht u na de installatie bereikproblemen hebben, ga naar de afdeling connectivity-support van onze site op www.intesishome.com/support/faq.

8. Positie van de temperatuursensor

De geleverde temperatuursensor hoeft slechts geïnstalleerd te worden in MKE- and NKE-units. Nieuwere modellen hoeven niet te worden voorzien van een externe temperatuursensor.

Verbind de temperatuursensor met de temperatuursensor connector van het apparaat (figuur 1) en bevestig het andere uiteinde naast de luchtinlaatsensor van de airconditioning.

Zie www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf voor verdere informatie
