CU-E24NKR - кондиционер PANASONIC - Бесплатное руководство пользователя

Тип продукта	Сплит-система кондиционера
Модель	CU-E24NKR
Бренд	Panasonic
Охлаждающая способность (БТЕ/ч)	24 000
Электропитание	230 В / 50 Гц / однофазное
Хладагент	R32
Габариты внутреннего блока (Д x В x Г)	1070 x 290 x 230 мм
Габариты наружного блока (Д x В x Г)	780 x 580 x 280 мм
Вес внутреннего блока	12 кг
Вес наружного блока	38 кг
Основные функции	Охлаждение, обогрев, осушение, вентиляция, ночной режим
Встроенный Wi-Fi	Да, через модуль IntesisHome (опционально)
Уровень шума внутреннего блока (макс)	44 дБ(А)
Уровень шума наружного блока (макс)	54 дБ(А)
Класс энергоэффективности (охлаждение)	A++
Класс энергоэффективности (обогрев)	A+
Сезонный коэффициент энергоэффективности (SEER)	6.5
Сезонный коэффициент энергоэффективности (SCOP)	4.0
Воздушный фильтр	Антибактериальный фильтр, моющийся
Уход и очистка	Очищать фильтр каждые 2 недели, использовать мягкую ткань для внутреннего блока
Безопасность	Автоматическое отключение при перегреве, защита от замерзания
Запасные части и ремонтопригодность	Индекс ремонтопригодности: 7.5/10, детали доступны в сети Panasonic
Общая информация	Инструкция доступна для скачивания на notice-facile.com, расчетный срок службы 10-15 лет

Часто задаваемые вопросы - CU-E24NKR PANASONIC

Как установить модуль Wi-Fi IntesisHome на кондиционер Panasonic CU-E24NKR?

Отключите питание кондиционера, откройте панель, найдите разъем CN-CNT, подключите прилагаемый кабель к разъему и модулю, установите антенну, затем закройте. Подробнее см. в руководстве по установке.

Куда разместить антенну Wi-Fi для лучшего соединения?

Разместите антенну снаружи кондиционера в вертикальном положении, направляя прямо на маршрутизатор Wi-Fi, желательно вдали от металлических поверхностей.

Как чистить воздушный фильтр?

Откройте переднюю решетку внутреннего блока, снимите фильтр, промойте его теплой водой, полностью высушите, затем установите обратно. Чистите его каждые две недели.

Что делать, если светодиодный индикатор модуля IntesisHome мигает зеленым?

Зеленое мигание указывает на то, что модуль пытается подключиться к сети Wi-Fi. Подождите, пока он не станет постоянным. Если он не стабилизируется, проверьте настройки маршрутизатора.

Можно ли использовать кондиционер без модуля Wi-Fi?

Да, кондиционер работает автономно с пультом дистанционного управления. Модуль Wi-Fi является опциональным для удаленного управления через приложение IntesisHome.

Как настроить заданную температуру?

Используйте пульт дистанционного управления для регулировки желаемой температуры. Диапазон установки обычно составляет от 16°C до 30°C в зависимости от режима.

Какое потребление электроэнергии в режиме ожидания?

В режиме ожидания кондиционер потребляет менее 1 Вт. Модуль Wi-Fi может добавить около 2 Вт.

Как включить ночной режим?

Нажимайте кнопку 'MODE' на пульте, пока не выберете 'NIGHT' или 'SLEEP'. Кондиционер автоматически отрегулирует температуру для ночного комфорта.

Кондиционер больше не охлаждает, что проверить?

Проверьте воздушный фильтр, убедитесь, что наружный блок не заблокирован, заданная температура ниже комнатной, и выбран режим 'COOL'.

Где найти запасные части для моего кондиционера?

Запасные части доступны в авторизованных сервисных центрах Panasonic. Посетите сайт Panasonic или свяжитесь со службой поддержки.

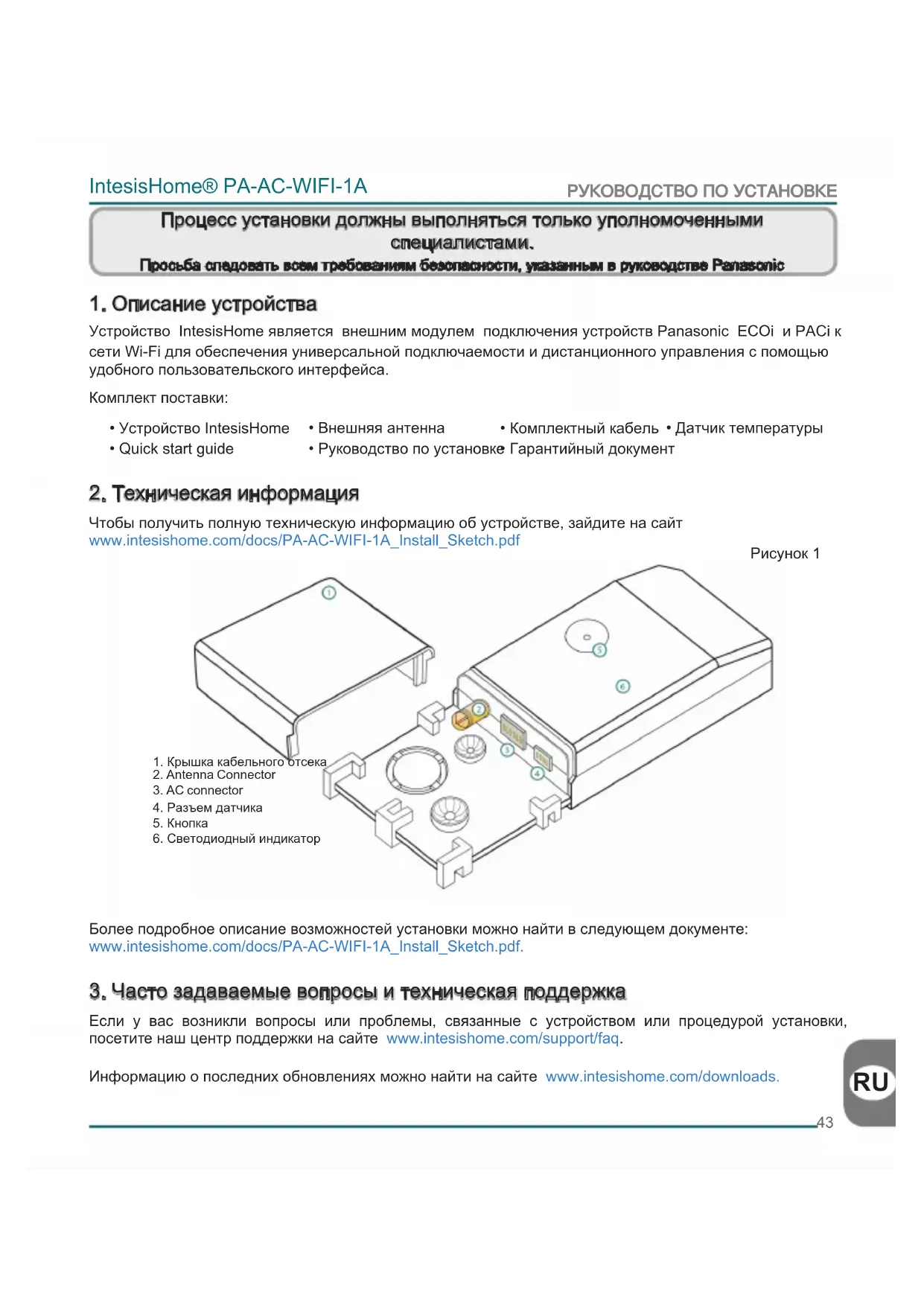

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CU-E24NKR PANASONIC

Процесс установки должны выполняться только уполномоченными специалистами. Просьба спадовать всем требованиям безопасности, указанным в руководстве Рапасоліс

1. Описание устройства

Устройство IntesisHome является внешним модулем подключения устройств Panasonic ECOi и PACi к сети Wi-Fi для обеспечения универсальной подключаемости и дистанционного управления с помощью удобного пользовательского интерфейса.

Комплект поставки:

- Устройство IntesisHome

• Внешняя антенна

• Комплектный кабель • Датчик температуры

- Quick start guide

• Руководство по установке Гарантийный документ

2. Техническая информация

Чтобы получить полную техническую информацию об устройстве, зайдите на сайт www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

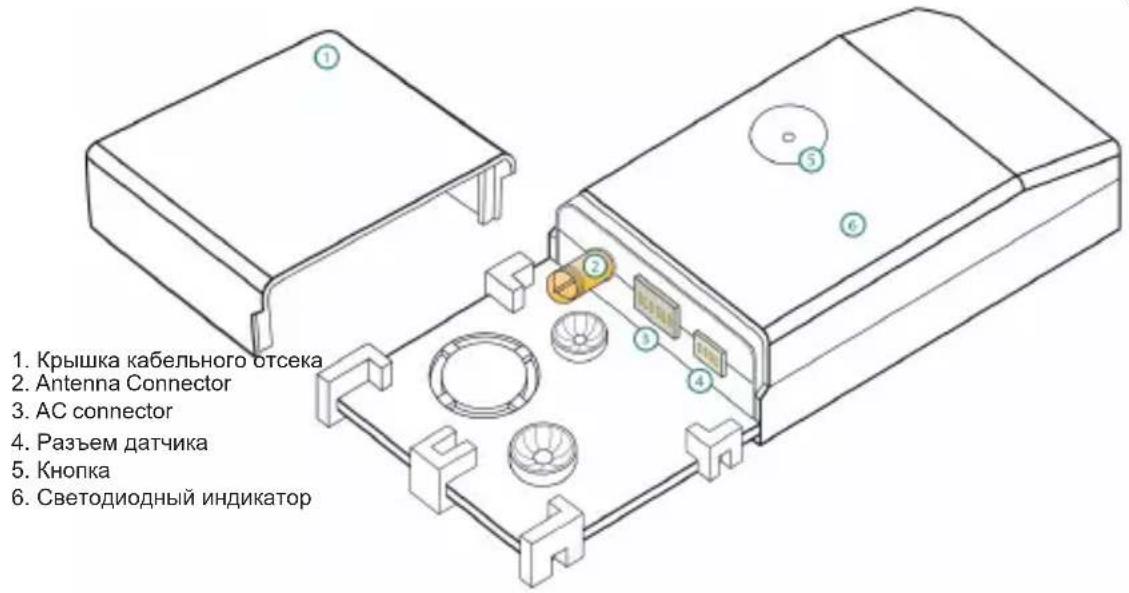

Рисунок 1

Более подробное описание возможностей установки можно найти в следующем документе: www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

3. Часто задаваемые вопросы и техническая поддержка

Если у вас возникли вопросы или проблемы, связанные с устройством или процедурой установки, посетите наш центр поддержки на сайте www.intesishome.com/support/faq.

Информацию о последних обновлениях можно найти на сайте www.intesishome.com/downloads.

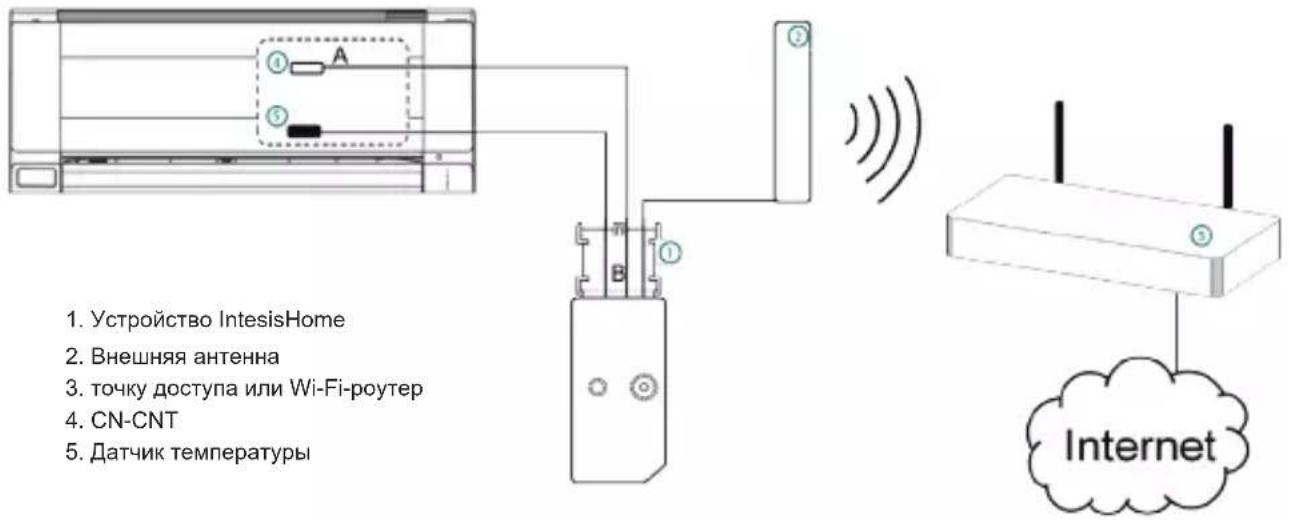

4. Общее описание установки

Рисунок 2

5. Подключение устройства

1. Отсоедините кондиционер от сети питания.
2. Откройте крышку доступа к главной печатной плате.*
3. Найдите разъем с шифром CN-CNT.*
4. Выберите место для установки устройства IntesisHome. Подробнее см. раздел 6.
5. Подключите конец А (длинный) комплектного кабеля к разъему кондиционера, обозначенному CN-CNT, а конец В (короткий) к разъему AC устройства.
6. Вставьте кабель внешней антенны в разъем для антенны. Соединитель антенного кабеля необходимо вкрутить в гнездо по часовой стрелке до упора.
7. При необходимости установите датчик температуры. Подробнее см. раздел 8.
8. Выведите антенну за корпус кондиционера желательно в вертикальном положении и направьте прямо на Wi-Fi роутер или точку доступа (AP). Подробнее см. раздел 7.
9. Закройте блок кондиционера.
10. Подключите кондиционер к сети питания. Если соединение с кондиционером установлено, зеленый светодиод системы IntesisHome сперва начнет мигать, а затем будет гореть не мигая.
    * Подробнее см. Руководство по установке или обслуживанию Panasonic.

6. Размещение устройства

Устройство IntesisHome можно устанавливать как внутри кондиционера, так вне его.

Более подробное описание возможностей установки можно найти в следующем документе: www.intes-ishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

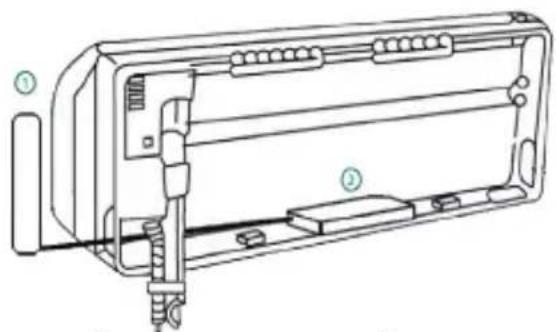

Рисунок 3

Внутри кондиционера Скрытая установка
1. Внешняя антенна
2. Устройство IntesisHome

Установка внутри кондиционера или скрытая установка

Такой вид установки аккуратнее, хотя в обычных условиях эксплуатации устройство скрыто от глаз пользователя. В случае установки устройства внутри кондиционера необходимо учесть следующие особенности.

- Светодиодный индикатор и кнопка в этом случае будут недоступными для пользователя

о Индикатор показывает состояние устройства как при подключении, так и в нормальном режиме работы.

о о Кнопка используется для перепрограммирования устройства при смене точки доступа (АР). В этом случае пользователь вынужден будет открыть доступ к внутренней части кондиционера.

- Если внутри кондиционера недостаточно места для установки устройства, необходимо выполнить следующее:

о Если места не хватает по причине водяных трубок, подсоедините их к кондиционеру с противоположной стороны.

о Или же можно снять опорную поверхность (Рис.1).

Установка вне кондиционера

В случае установки устройства вне кондиционера необходимо учесть следующие особенности.

- Устройство можно закрепить как на винтах, так и на двустороннем скотче.

- Конструкция крышки кабельного отсека дает возможность укладывать кабели в нужном направлении.

7. Положение антенны

Установленная в надлежащем месте и направлении внешняя антенна улучшает связь между устройством IntesisHome и Wi-Fi-роутером или точкой доступа (ТД).

Помните, что соединитель антенного кабеля необходимо вкрутить в гнездо по часовой стрелке до упора

Важно: Не устаufenяваййте антенну вбликам металлических поверхностей.

Важно: Попытайтесь проверить поирягные Craig Wi-Fi неотете установки, если это возможно. Мы настоятельно рекомендуем иметь хороший уровень сигнала Wi-Fi.

Внешнюю антенну необходимо устанавливать максимально близко к источнику сигнала Wi-Fi (точке доступа или маршрутизатору). Пожалуйста, проверьте, чтобы антенна находилась в вертикальном положении и была направлена прямо на Wi-Fi-роутер или точку доступа (ТД).

Рисунок 4

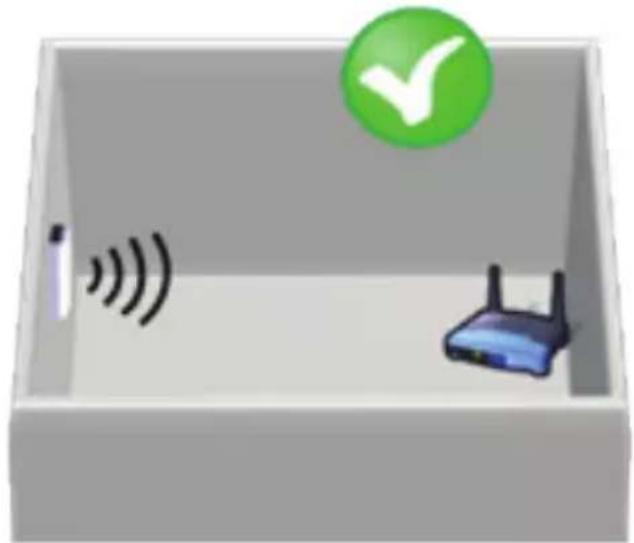

Антенна находится в вертикальном положении и направлена на точку доступа или WI-Fl-роуляр

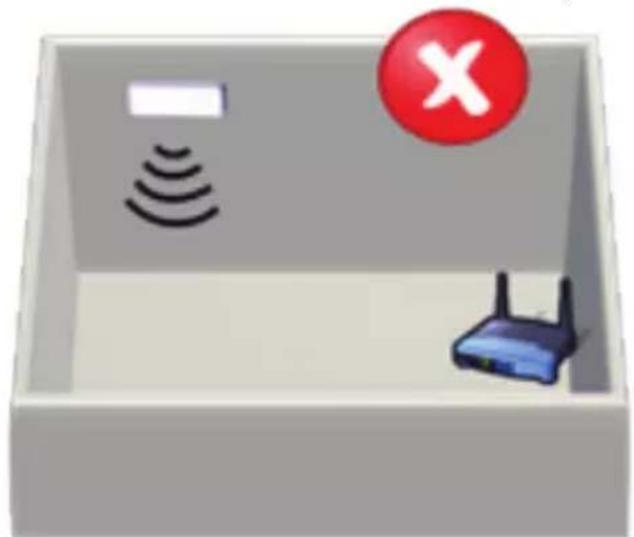

Антенна находится в горизонтальном положении на направлена на точку доступа или WI-FI-роутер

Если после установки у вас возникли проблемы с покрытием, зайдите в раздел поддержки соединений сайта www.intesishome.com/support/faq

8. Место установки датчика температуры

Комплектный датчик температуры требует отдельной установки только в моделях МКЕ и NКЕ. В более новых моделях внешний температурный датчик не требуется.

Подсоедините датчик температуры к разъему температурного датчика устройства (Рис.1), а второй конец кабеля – к датчику приточного воздуха кондиционера.

Смотрите дополнительную pdf.

информацию
