CU-E24NKR - Condizionatore PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Condizionatore split system
Modello	CU-E24NKR
Marca	Panasonic
Capacità di raffreddamento (BTU/h)	24 000
Alimentazione elettrica	230 V / 50 Hz / monofase
Refrigerante	R32
Dimensioni unità interna (L x A x P)	1070 x 290 x 230 mm
Dimensioni unità esterna (L x A x P)	780 x 580 x 280 mm
Peso unità interna	12 kg
Peso unità esterna	38 kg
Funzioni principali	Raffreddamento, riscaldamento, deumidificazione, ventilazione, modalità notte
Wi-Fi integrato	Sì, tramite modulo IntesisHome (opzionale)
Livello sonoro unità interna (max)	44 dB(A)
Livello sonoro unità esterna (max)	54 dB(A)
Classe energetica (raffreddamento)	A++
Classe energetica (riscaldamento)	A+
Indice di efficienza stagionale (SEER)	6.5
Indice di efficienza stagionale (SCOP)	4.0
Filtro aria	Filtro antibatterico, lavabile
Manutenzione e pulizia	Pulire il filtro ogni 2 settimane, utilizzare un panno morbido per l'unità interna
Sicurezza	Arresto automatico in caso di surriscaldamento, protezione antigelo
Ricambi e riparabilità	Indice di riparabilità: 7.5/10, ricambi disponibili sulla rete Panasonic
Informazioni generali	Manuale scaricabile su notice-facile.com, durata di vita stimata 10-15 anni

Domande frequenti - CU-E24NKR PANASONIC

Come installare il modulo Wi-Fi IntesisHome sul mio condizionatore Panasonic CU-E24NKR?

Scollegare l'alimentazione del condizionatore, aprire il pannello, individuare il connettore CN-CNT, collegare il cavo in dotazione al connettore e al modulo, installare l'antenna, quindi richiudere. Consultare la guida all'installazione per maggiori dettagli.

Dove posizionare l'antenna Wi-Fi per una migliore connessione?

Posizionare l'antenna all'esterno del condizionatore in posizione verticale, puntando direttamente verso il router Wi-Fi, preferibilmente lontano da superfici metalliche.

Come pulire il filtro aria?

Aprire la griglia anteriore dell'unità interna, rimuovere il filtro, lavarlo con acqua tiepida, asciugarlo completamente, quindi reinserirlo. Pulirlo ogni due settimane.

Cosa fare se il LED del modulo IntesisHome lampeggia in verde?

Il lampeggio verde indica che il modulo sta tentando di connettersi alla rete Wi-Fi. Attendere che diventi fisso. Se non si stabilizza, verificare la configurazione del router.

Posso utilizzare il condizionatore senza il modulo Wi-Fi?

Sì, il condizionatore funziona autonomamente con il telecomando. Il modulo Wi-Fi è opzionale per il controllo remoto tramite l'app IntesisHome.

Come impostare la temperatura di consenso?

Utilizzare il telecomando per regolare la temperatura desiderata. L'intervallo di consenso è generalmente da 16°C a 30°C a seconda della modalità.

Qual è il consumo elettrico in stand-by?

In stand-by, il condizionatore consuma meno di 1 watt. Il modulo Wi-Fi può aggiungere circa 2 watt aggiuntivi.

Come attivare la modalità notte?

Premere il pulsante 'MODE' del telecomando fino a selezionare 'NIGHT' o 'SLEEP'. Il condizionatore regolerà automaticamente la temperatura per un comfort notturno.

Il condizionatore non raffredda più, cosa controllare?

Controllare il filtro aria, assicurarsi che l'unità esterna non sia ostruita, che la temperatura di consenso sia inferiore alla temperatura ambiente e che la modalità 'COOL' sia selezionata.

Dove trovare i ricambi per il mio condizionatore?

I ricambi sono disponibili presso i centri di assistenza autorizzati Panasonic. Consultare il sito Panasonic Italia o contattare il servizio clienti.

MANUALE UTENTE CU-E24NKR PANASONIC

L'installazione può essere effettuata solo da tecnici autorizzati. Seguire le istruzioni di sicurezza indicata nei manuali Panasonic.

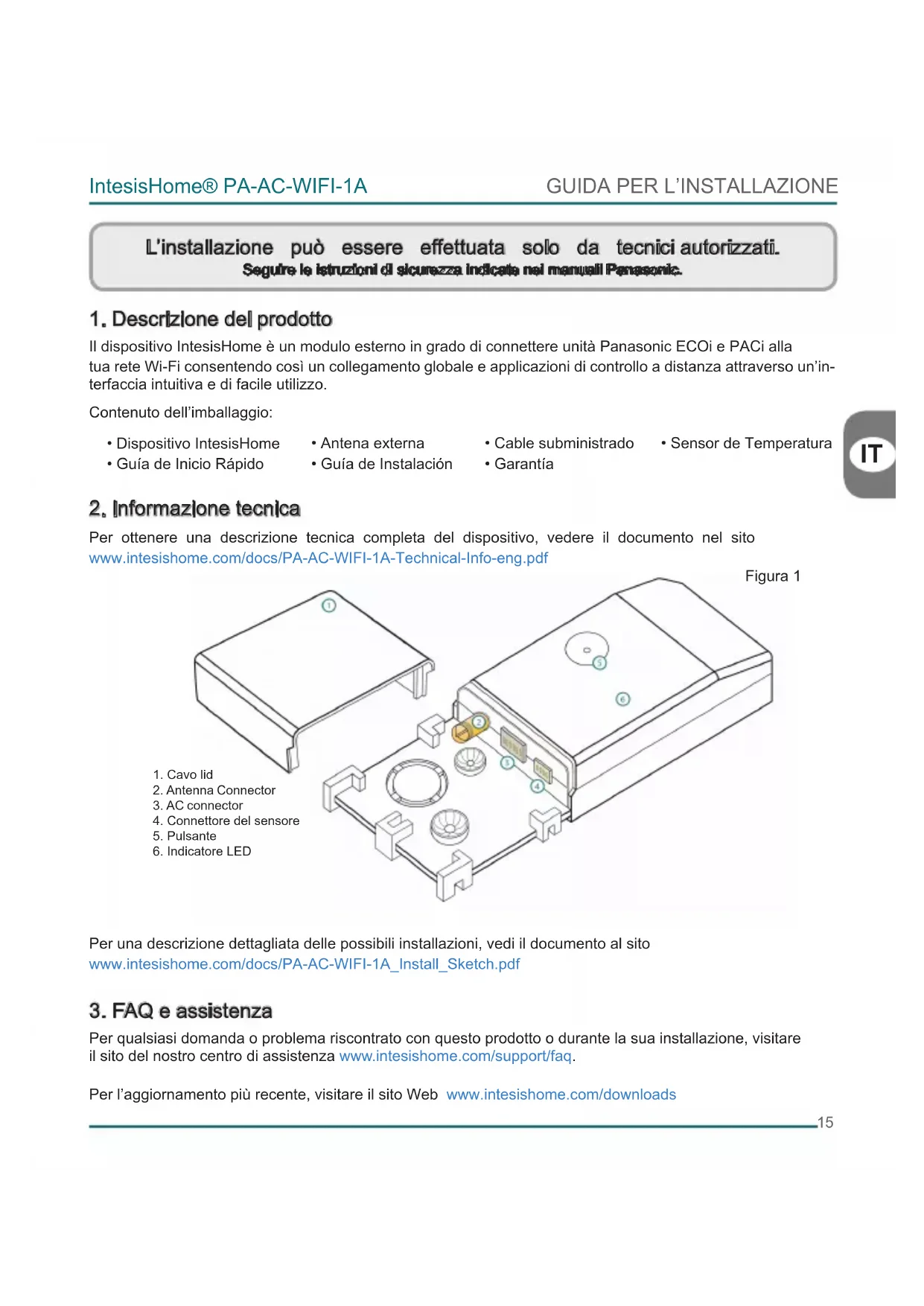

1. Descrizione del prodotto

Il dispositivo IntesisHome è un modulo esterno in grado di connettere unità Panasonic ECOi e PACi alla tua rete Wi-Fi consentendo così un collegamento globale e applicazioni di controllo a distanza attraverso un'interfaccia intuitiva e di facile utilizzo.

Contenuto dell'imballaggio:

• Dispositivo IntesisHome

- Antena externa

- Cable subministrado

- Sensor de Temperatura

2. Informazione tecnica

Per ottenere una descrizione tecnica completa del dispositivo, vedere il documento nel sito www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

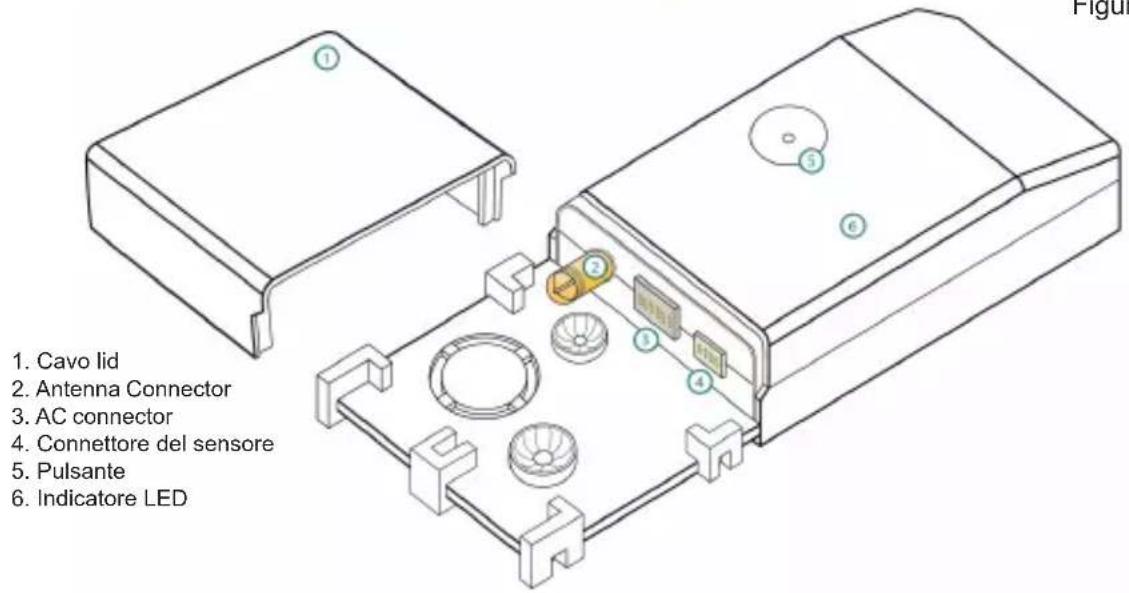

Figura 1

Per una descrizione dettagliata delle possibili installazioni, vedi il documento al sito www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ e assistenza

Per qualsiasi domanda o problema riscontrato con questo prodotto o durante la sua installazione, visitare il sito del nostro centro di assistenza www.intesishome.com/support/faq.

Per l'aggiornamento più recente, visitare il sito Web www.intesishome.com/downloads

4. Schema di installazione

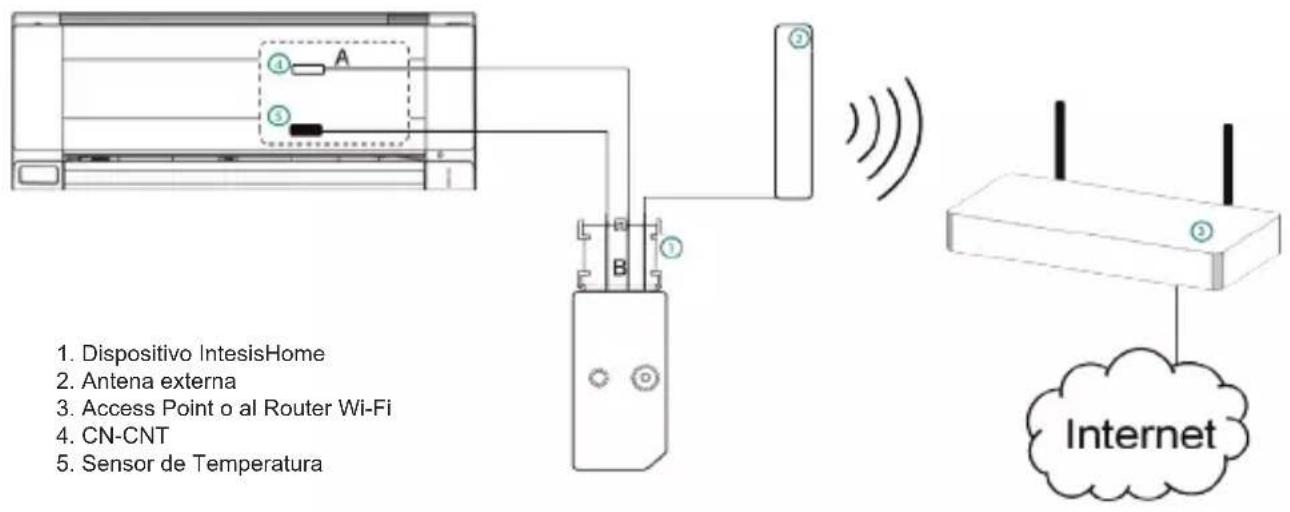

Figura 2

5. Connessione del dispositivo

1. Staccare la presa di corrente del condizionatore d'aria (AC).

2. Accedere alla scheda principale del circuito stampato.*

3. Individuare la presa del connettore contrassegnata CN-CNT.*

4. Selezionare una posizione per il dispositivo Intesis Home. Per ulteriori informazioni vedi la sezione 6.

5. Collegare l'estremità A (quella lunga) del cavo in dotazione al connettore CN-CNT del condizionatore d'aria e l'estremità B (quella corta) al connettore del dispositivo AC..

6. Collegare l'antenna esterna al connettore dell'antenna. Accertarsi di avvitare il connettore dell'antenna in senso orario fino all'arresto.

7. (Se necessario) installare il sensore di temperatura. Per ulteriori informazioni vedi la sezione 8.

8. Collocare l'antenna esterna del condizionatore, preferibilmente in posizione verticale e puntata direttamente verso il Router Wi-Fi o l'Access Point (AP). Per maggiori informazioni vedi la sezione 7.

9. Chiudere il condizionatore d'aria.

10. Collegare il condizionatore d'aria alla corrente elettrica. Se la connessione è avvenuta correttamente, il LED del dispositivo Intesis Home inizia a lampeggiare con luce verde, quindi passerà a luce verde fissa.

* Per informazioni dettagliate vedi il manuale o il servizio di installazione Panasonic.

6. Posizione del dispositivo

Il dispositivo Intesis Home può essere installato all'interno o all'esterno del condizionatore d'aria.

Per una descrizione dettagliata delle possibili installazioni, vedi il documento al sito www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

All'interno del condizionatore All'esterno del condizionatore

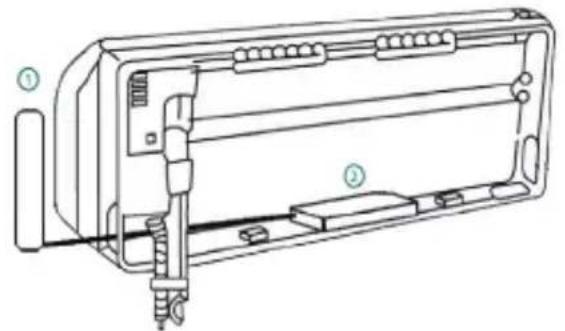

1. Antena externa
2. Dispositivo IntesisHome

Dispositivo Installato all'interno del condizionatore d'aria o nascosto

Permette un'installazione più ordinata in quanto l'utente non può vedere il dispositivo durante il funzionamento normale. Se il dispositivo viene installato all'interno del condizionatore bisogna tenere presente quanto segue:

• L'indicazione LED ed il pulsante non saranno accessibili all'utente.

o II LED è un indicatore dello stato del dispositivo durante la connessione e nel funzionamento normale
o Il pulsante serve per riparametrare il dispositivo se si modifica la configurazione dell'Access Point (AP). In questo caso l'utente dovrà accedere all'interno del condizionatore d'aria.

- Se all'interno del condizionatore non c'è sufficiente spazio per l'installazione, si possono eseguire le seguenti operazioni:

o Se la causa sono i tubi dell'acqua, collegarli ad un altro lato del condizionatore per ottenere un maggiore spazio all'interno.
o Altrimenti, è possibile rimuovere la superficie di supporto (Figura 1).

Dispositivo Installato all'esterno del condizionatore d'aria

Se il dispositivo viene installato all'esterno del bisogna tenere presente quanto segue:

• Il dispositivo può essere fissato sia con viti sia con nastro bi-adesivo.
• Il coperchio del cavo prevede diverse opzioni per orientare i cavi nella direzione desiderata.

7. Posizionamento dell'Antenna

Posizionare l'antenna esterna in un luogo ed in una posizione corretta, migliorerà la comunicazione tra il dispositivo IntesisHome e la rete Wi-Fi router o access point (AP).

Ricordarsi di avvitare correttamente il connettore dell'antenna in senso orario fino all'arresto.

Importante: Non collocare il dis- positivo accanto a superfidi me- talliche

Importante: Quando possibile, provere a controllare la copertura WI-FI del luogo di installazioni. Si raccommanda vivamente un alto livello di copertura WI-FI.

Fissare l'antenna esterna preferibilmente il più vicino possibile dalla sorgente di segnale Wi-Fi (punto di accesso o Router). Assicurarsi di posizionare l'antenna in posizione verticale e che punti direttamente al vostro Router Wi-Fi o Access Point (AP).

Antenna in posizioni verticale e che punti all' Access Point o al Router WI-FI

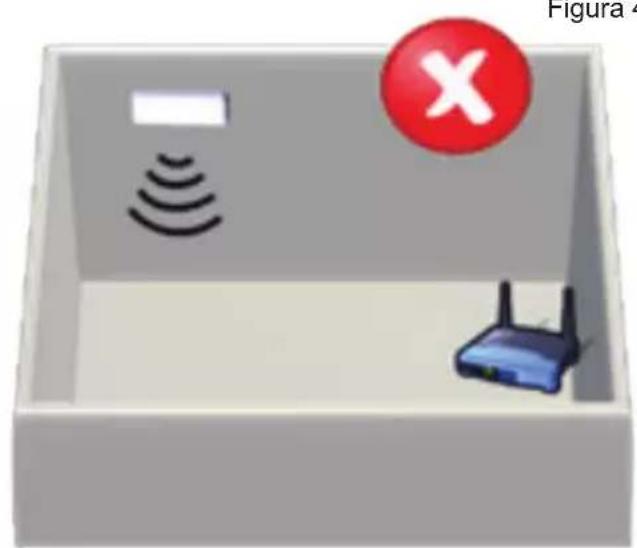

Artemna in posizioni orizzontale e che non punti all'Access Point o al Router Wi-Fi

Se si verificano problemi di copertura dopo l'installazione, si prega di visitare la sezione di supporto di connettività nel nostro sito all'indirizzo www.intesishome.com/support/faq.

8. Posizione del sensore di temperatura

Nelle unità MKE e NKE deve essere installato solo il sensore di temperatura fornito. I modelli più recenti non richiedono un sensore di temperatura esterno.

Collegare il sensore di temperatura al connettore del sensore di temperatura del dispositivo (Figura 1) e fissare l'altra estremità vicino al sensore di aspirazione del condizionatore d'aria.

Vedere www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf per ulteriori informazioni.
