CU-E24NKR - Aire acondicionado PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado split
Modelo	CU-E24NKR
Marca	Panasonic
Capacidad de refrigeración (BTU/h)	24 000
Alimentación eléctrica	230 V / 50 Hz / monofásico
Refrigerante	R32
Dimensiones unidad interior (An x Al x Pr)	1070 x 290 x 230 mm
Dimensiones unidad exterior (An x Al x Pr)	780 x 580 x 280 mm
Peso unidad interior	12 kg
Peso unidad exterior	38 kg
Funciones principales	Refrigeración, calefacción, deshumidificación, ventilación, modo noche
Wi-Fi integrado	Sí, mediante módulo IntesisHome (opcional)
Nivel sonoro unidad interior (máx.)	44 dB(A)
Nivel sonoro unidad exterior (máx.)	54 dB(A)
Clase energética (refrigeración)	A++
Clase energética (calefacción)	A+
Índice de eficiencia estacional (SEER)	6.5
Índice de eficiencia estacional (SCOP)	4.0
Filtro de aire	Filtro antibacteriano, lavable
Mantenimiento y limpieza	Limpiar el filtro cada 2 semanas, usar un paño suave para la unidad interior
Seguridad	Parada automática en caso de sobrecalentamiento, protección antihielo
Piezas de repuesto y reparabilidad	Índice de reparabilidad: 7.5/10, piezas disponibles en la red Panasonic
Información general	Manual descargable en notice-facile.com, vida útil estimada 10-15 años

Preguntas frecuentes - CU-E24NKR PANASONIC

¿Cómo instalar el módulo Wi-Fi IntesisHome en mi aire acondicionado Panasonic CU-E24NKR?

Desconecte la alimentación del aire acondicionado, abra el panel, localice el conector CN-CNT, conecte el cable suministrado al conector y al módulo, instale la antena, luego cierre. Consulte la guía de instalación para más detalles.

¿Dónde colocar la antena Wi-Fi para una mejor conexión?

Coloque la antena en el exterior del aire acondicionado en posición vertical, apuntando directamente hacia su router Wi-Fi, preferiblemente lejos de una superficie metálica.

¿Cómo limpiar el filtro de aire?

Abra la rejilla frontal de la unidad interior, retire el filtro, lávelo con agua tibia, séquelo completamente y vuelva a colocarlo. Límpielo cada dos semanas.

¿Qué hacer si el LED del módulo IntesisHome parpadea en verde?

El parpadeo verde indica que el módulo intenta conectarse a la red Wi-Fi. Espere hasta que se vuelva fijo. Si no se estabiliza, verifique la configuración de su router.

¿Puedo usar el aire acondicionado sin el módulo Wi-Fi?

Sí, el aire acondicionado funciona de forma autónoma con su control remoto. El módulo Wi-Fi es opcional para el control remoto a través de la aplicación IntesisHome.

¿Cómo ajustar la temperatura de consigna?

Use el control remoto para ajustar la temperatura deseada. El rango de consigna generalmente es de 16°C a 30°C según el modo.

¿Cuál es el consumo eléctrico en reposo?

En reposo, el aire acondicionado consume menos de 1 vatio. El módulo Wi-Fi puede añadir aproximadamente 2 vatios adicionales.

¿Cómo activar el modo noche?

Presione el botón 'MODE' del control remoto hasta seleccionar 'NIGHT' o 'SLEEP'. El aire acondicionado ajustará automáticamente la temperatura para un confort nocturno.

El aire acondicionado ya no enfría, ¿qué verificar?

Verifique el filtro de aire, asegúrese de que la unidad exterior no esté obstruida, que la temperatura de consigna sea inferior a la temperatura ambiente y que el modo 'COOL' esté seleccionado.

¿Dónde encontrar las piezas de repuesto para mi aire acondicionado?

Las piezas de repuesto están disponibles en los centros de servicio autorizados de Panasonic. Consulte el sitio web de Panasonic Francia o contacte al servicio al cliente.

MANUAL DE USUARIO CU-E24NKR PANASONIC

- Guía de Inicio Rápido

- Guía de Instalación

- Garantía

El proceso de instalación sólo deberá realizarse por instaladores autorizados. Por favor, algo les Instrucciones de Seguridad proporcionadas en los manuales de Panasonic.

1. Descripción del producto

El dispositivo IntesisHome es un módulo externo capaz de conectar unidades Panasonic ECOi y PACi a tu red Wi-Fi para ofrecer conectividad global y aplicaciones de control remoto a través de una interfaz amigable. Contenido:

• Dispositivo IntesisHome

- Antena externa

- Cable subministrado

- Sensor de Temperatura

- Guía de Inicio Rápido

- Guía de Instalación

- Garantía

2. Información Técnica

Para obtener una descripción técnica completa del dispositivo, por favor consulta el documento www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

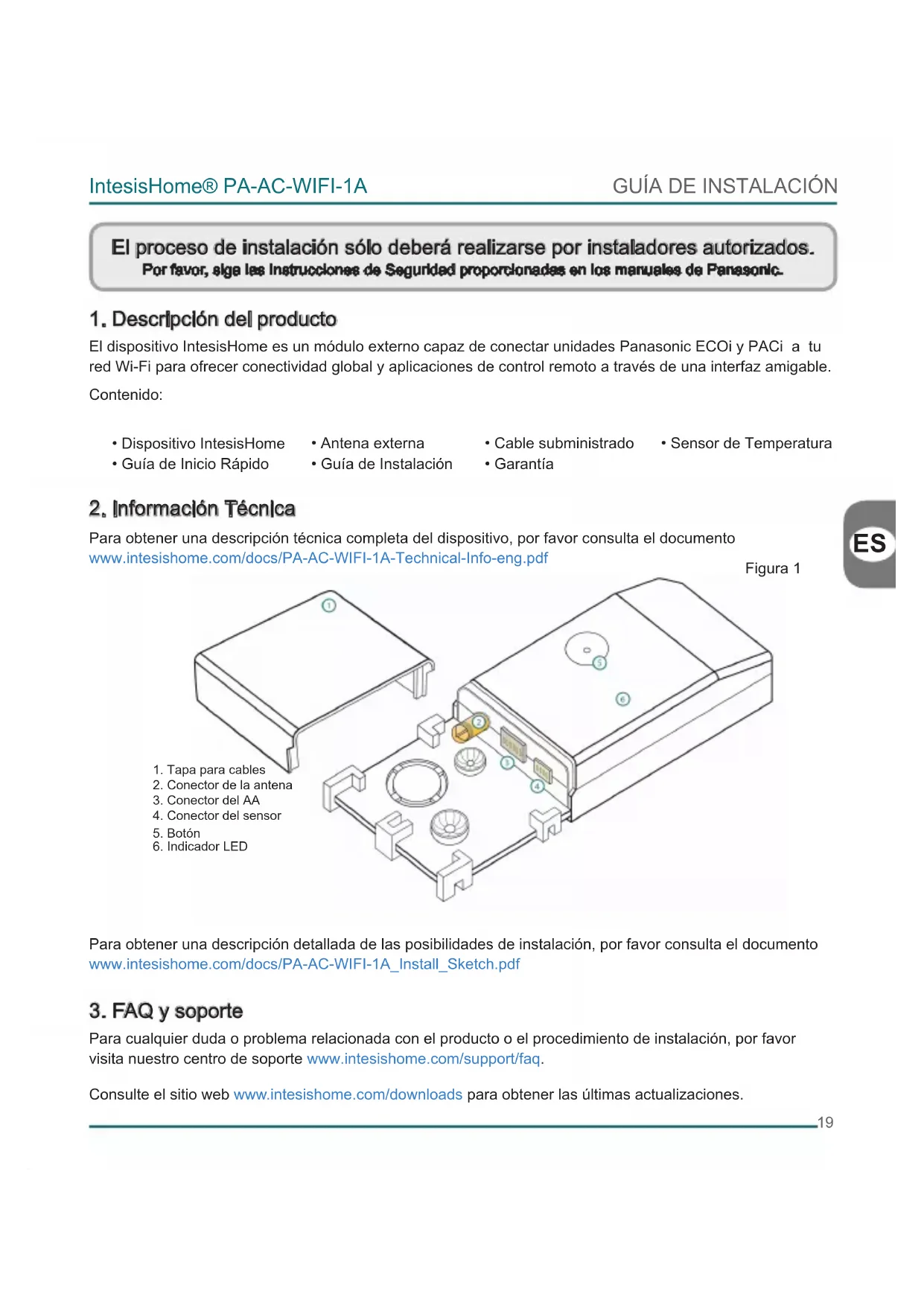

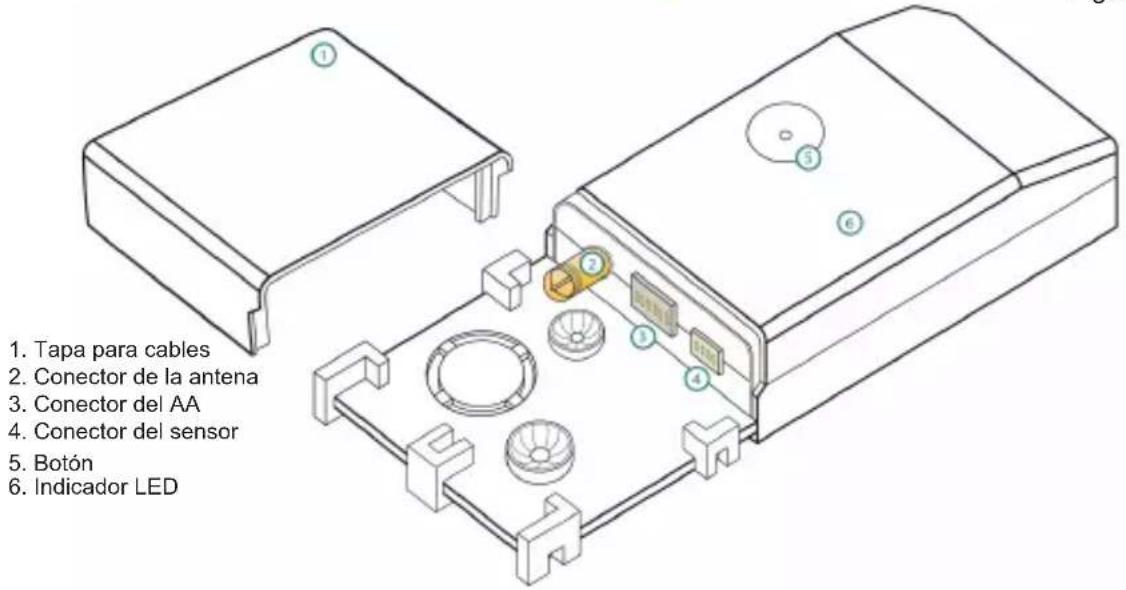

Figura 1

Para obtener una descripción detallada de las posibilidades de instalación, por favor consulta el documento www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ y soporte

Para cualquier duda o problema relacionada con el producto o el procedimiento de instalación, por favor visita nuestro centro de soporte www.intesishome.com/support/faq.

Consulte el sitio web www.intesishome.com/downloads para obtener las últimas actualizaciones.

4. Resumen de la instalación

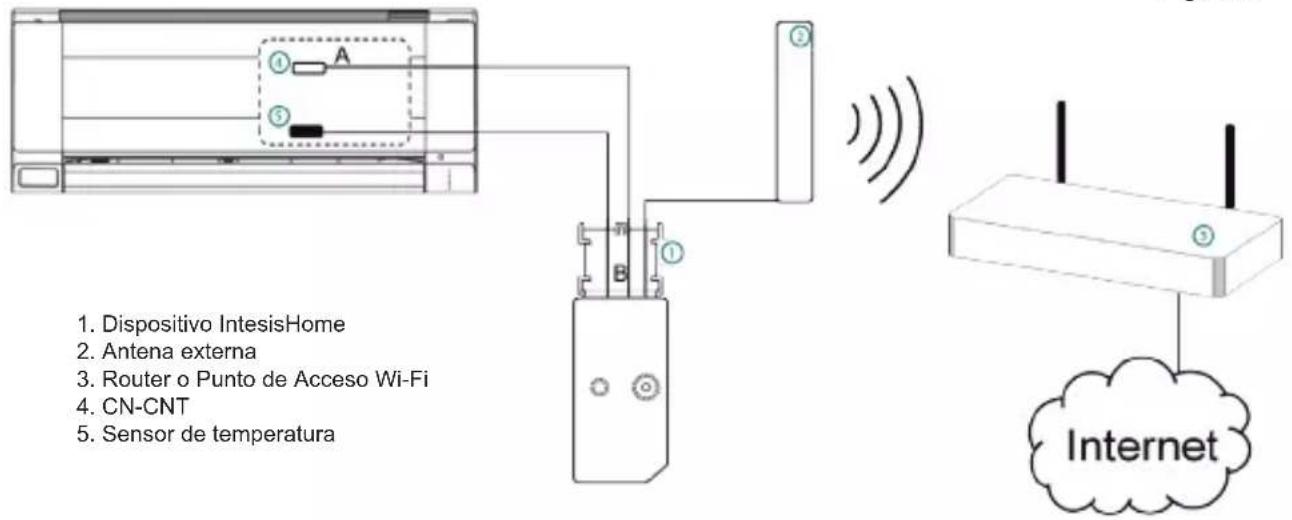

Figura 2

5. Conexión del dispositivo

1. Desconecte el sistema de Aire Acondicionad (AC) de la alimentación.

2. Acceda a la Placa Electrónica Principal.*

3. Localice el conector marcado como CN-CNT.*

4. Seleccione una localización para el dispositivo IntesisHome. Vea la sección 6 para más información.

5. Conecte el extremo A (el extreme largo) del cable subministrado al conector CN-CNT de la unidad de Aire Acondicionado y el extremo B (el extreme corto) en el conector AC de nuestro dispositivo.

6. Conecte la antena externa en el conector de antena. Asegúrese de roscar el conector en el sentido de las agujas del reloj hasta que haga tope.

7. (Si es necesario) Instale el Sensor de Temperatura. Vea la sección 8 para más información.

8. Sitúe la antena fuera del AC, preferiblemente en posición vertical y apuntando directamente hacia el Punto de Acceso (PA) o Router Wi-Fi. Vea la sección 7 para más información.

9. Cierre la unidad de Aire Acondicionado.

10. Conecte el AC a la alimentación. Si la conexión con el Aire Acondicionado has sido exitosa, el LED del dispositivo IntesisHome empezará a parpadear en verde y posteriormente cambiará a verde fijo.

* Consulte el manual de instalación o manual de servicio de Panasonic para más información.

6. Ubicación del dispositivo

El dispositivo IntesisHome puede ser instalado tanto en el interior como en el exterior de las unidades de AA

Para tener más información acerca de las diferentes posibilidades de instalación, por favor visite nuestras recomendaciones en www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

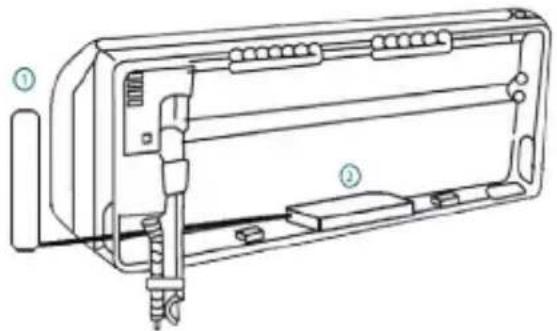

Dentro de la unidad de AA Fuera de la unidad de AA

1. Antena externa
2. Dispositivo IntesisHome

Dispositivo Instalado dentro de la unidad de AA o escondido

Permite una instalación más discreta, pues el usuario no ve el dispositivo una vez instalado. Los siguientes puntos deben tenerse en cuenta si se instala el dispositivo dentro del AA.

- El LED de estado y el botón no van estar accesibles para el usuario.

o El LED de estado es un indicador del estado del dispositivo tanto en la fase de configuración como en la fase de funcionamiento normal del dispositivo.
o El botón se usa para la reconfiguración del dispositivo en caso de cambio de configuración del Punto de Acceso (AP). Si esto ocurre, el usuario deberá acceder al interior del Aire Acondicionado.

- Si no hay suficiente espacio para la instalación en el interior del AA, las siguientes acciones pueden lleve a cabo:

o Si la falta de espacio se debe a los conductos de agua, cambie la ubicación de dichos conductos al otro lado de la unidad interior para ganar espacio dentro del AA.
o Si no pudiera, se puede quitar la superficie de soporte (Figura 1)

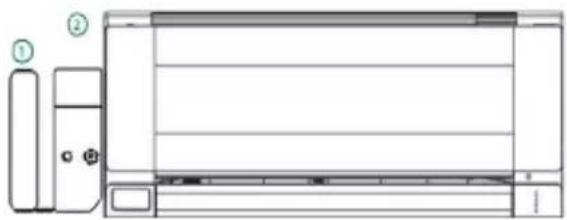

Dispositivo Instalado fuera de la unidad de AA

Los siguientes puntos deben tenerse en cuenta si se instala el dispositivo fuera del AA.

• El dispositivo se puede fijar usando tanto tornillos como cinta adhesiva de doble cara.
• La tapa del cable permite diferentes opciones a la hora de ubicar la salida de los cables.

7. Ubicación de la antena

Situar la antena externa en una localización adecuada y en una posición correcta mejorará la comunicación entre el dispositivo IntesisHome y su Router o Punto de Acceso (PA) Wi-Fi.

Recuerde enroscar el conector en el sentido de las agujas del reloj hasta que haga tope.

Importante: Evite colocar el dispositivo cerca del superficies metálicas

Importante: Cuando sea posible, compruebe el nivel de señal WHFI en la utilización de i instalación. Ser reconvenida encapsidamente un nivel de señal BUENO.

Fije la antena preferiblemente tan cerca como sea posible del origen de señal Wi-Fi (Punto de Acceso o Router). Por favor, asegúrese de situar la antena en una posición vertical apuntando directamente al origen de la señal (Punto de Acceso o Router).

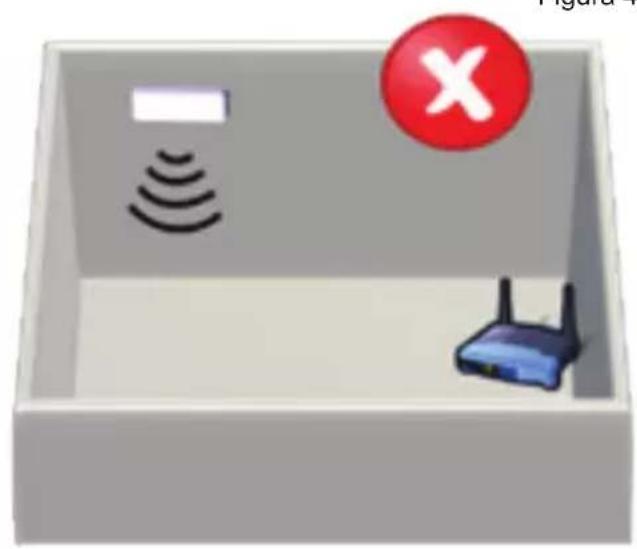

Figura 4

Antena en posición vertical y apuntando al Router o Punto de Acceso Wi-Fi

Antena en poelación horizontal y sin apuntar al Router o Punto de Acceso WI-FI

Si usted tiene problemas de cobertura después o durante de la instalación, por favor visite la sección de conectividad de nuestra web en www.intesishome.com/support/faq.

8. Ubicación del Sensor de Temperatura

El sensor de temperatura subministrado solo debe instalarse en unidades MKE y NKE. Los modelos posteriores a estas series no requieren de sensor de temperatura externo.

Conecte el sensor de temperatura al conector Sensor de Temperatura (Figura 1) y el otro extremo en el sensor de aire de entrada del Aire Acondicionado.

Ver www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf para más información.
