CU-E24NKR - Airconditioner PANASONIC - Gratis gebruiksaanwijzing en handleiding

Type product	Splitsysteem airconditioner
Model	CU-E24NKR
Merk	Panasonic
Koelcapaciteit (BTU/h)	24 000
Elektrische voeding	230 V / 50 Hz / eenfasig
Koelmiddel	R32
Afmetingen binnenunit (B x H x D)	1070 x 290 x 230 mm
Afmetingen buitenunit (B x H x D)	780 x 580 x 280 mm
Gewicht binnenunit	12 kg
Gewicht buitenunit	38 kg
Belangrijkste functies	Koelen, verwarmen, ontvochtigen, ventileren, nachtmodus
Ingebouwde Wi-Fi	Ja, via IntesisHome-module (optioneel)
Geluidsniveau binnenunit (max)	44 dB(A)
Geluidsniveau buitenunit (max)	54 dB(A)
Energielabel (koelen)	A++
Energielabel (verwarmen)	A+
Seizoensgebonden energie-efficiëntie (SEER)	6.5
Seizoensgebonden energie-efficiëntie (SCOP)	4.0
Luchtfilter	Antibacterieel filter, wasbaar
Onderhoud en reiniging	Filter elke 2 weken reinigen, gebruik een zachte doek voor de binnenunit
Veiligheid	Automatische uitschakeling bij oververhitting, vorstbeveiliging
Onderdelen en repareerbaarheid	Repareerbaarheidsscore: 7.5/10, onderdelen beschikbaar via het Panasonic-netwerk
Algemene informatie	Handleiding downloadbaar op notice-facile.com, geschatte levensduur 10-15 jaar

Veelgestelde vragen - CU-E24NKR PANASONIC

Hoe installeer ik de IntesisHome Wi-Fi-module op mijn Panasonic CU-E24NKR airconditioner?

Koppel de stroomtoevoer los, open het paneel, zoek de CN-CNT-connector, sluit de meegeleverde kabel aan op de connector en de module, installeer de antenne en sluit af. Raadpleeg de installatiehandleiding voor meer details.

Waar plaats ik de Wi-Fi-antenne voor een betere verbinding?

Plaats de antenne buiten de airconditioner in verticale positie, rechtstreeks naar uw Wi-Fi-router gericht, bij voorkeur uit de buurt van metalen oppervlakken.

Hoe reinig ik het luchtfilter?

Open de voorkant van de binnenunit, verwijder het filter, was het met lauw water, droog het volledig en plaats het terug. Reinig het om de twee weken.

Wat moet ik doen als de LED van de IntesisHome-module groen knippert?

Het groene knipperen geeft aan dat de module verbinding probeert te maken met het Wi-Fi-netwerk. Wacht tot het continu brandt. Als het niet stabiel blijft, controleer dan de configuratie van uw router.

Kan ik de airconditioner gebruiken zonder de Wi-Fi-module?

Ja, de airconditioner werkt zelfstandig met de afstandsbediening. De Wi-Fi-module is optioneel voor bediening op afstand via de IntesisHome-app.

Hoe stel ik de gewenste temperatuur in?

Gebruik de afstandsbediening om de gewenste temperatuur in te stellen. Het instelbereik is over het algemeen 16°C tot 30°C, afhankelijk van de modus.

Wat is het stroomverbruik in de standby-modus?

In standby verbruikt de airconditioner minder dan 1 watt. De Wi-Fi-module kan ongeveer 2 watt extra verbruiken.

Hoe activeer ik de nachtmodus?

Druk op de 'MODE'-knop van de afstandsbediening totdat 'NIGHT' of 'SLEEP' is geselecteerd. De airconditioner past de temperatuur automatisch aan voor nachtcomfort.

De airconditioner koelt niet meer, wat moet ik controleren?

Controleer het luchtfilter, zorg ervoor dat de buitenunit niet wordt geblokkeerd, dat de ingestelde temperatuur lager is dan de kamertemperatuur en dat de modus 'COOL' is geselecteerd.

Waar vind ik onderdelen voor mijn airconditioner?

Onderdelen zijn verkrijgbaar bij erkende Panasonic-servicecentra. Raadpleeg de Panasonic France-website of neem contact op met de klantenservice.

GEBRUIKSAANWIJZING CU-E24NKR PANASONIC

De installatie dient alleen te geschieden door een bevoegd installateur. Volg alstublieft alle veiligheidsinstructies op die in de Panasonic handleidingen zijn opgenomen.

1. Productomschrijving

Het IntesisHome apparaat is een externe module die het mogelijk maakt om Panasonic ECOi PACi aan te sluiten op uw draadloos netwerk teneinde te voorzien in globale connectiviteit en bediening op afstand via een gebruiksvriendelijke interface.

Inhoud van de verpakking:

- IntesisHome apparaat

- Externe antenne

- Geleverde kabel

• Temperatuursensor

- Startgids

• Installatiegids

- Garantiekaart

Voor een compleet schema en de technische beschrijving van het apparaat, raadpleeg het document op www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

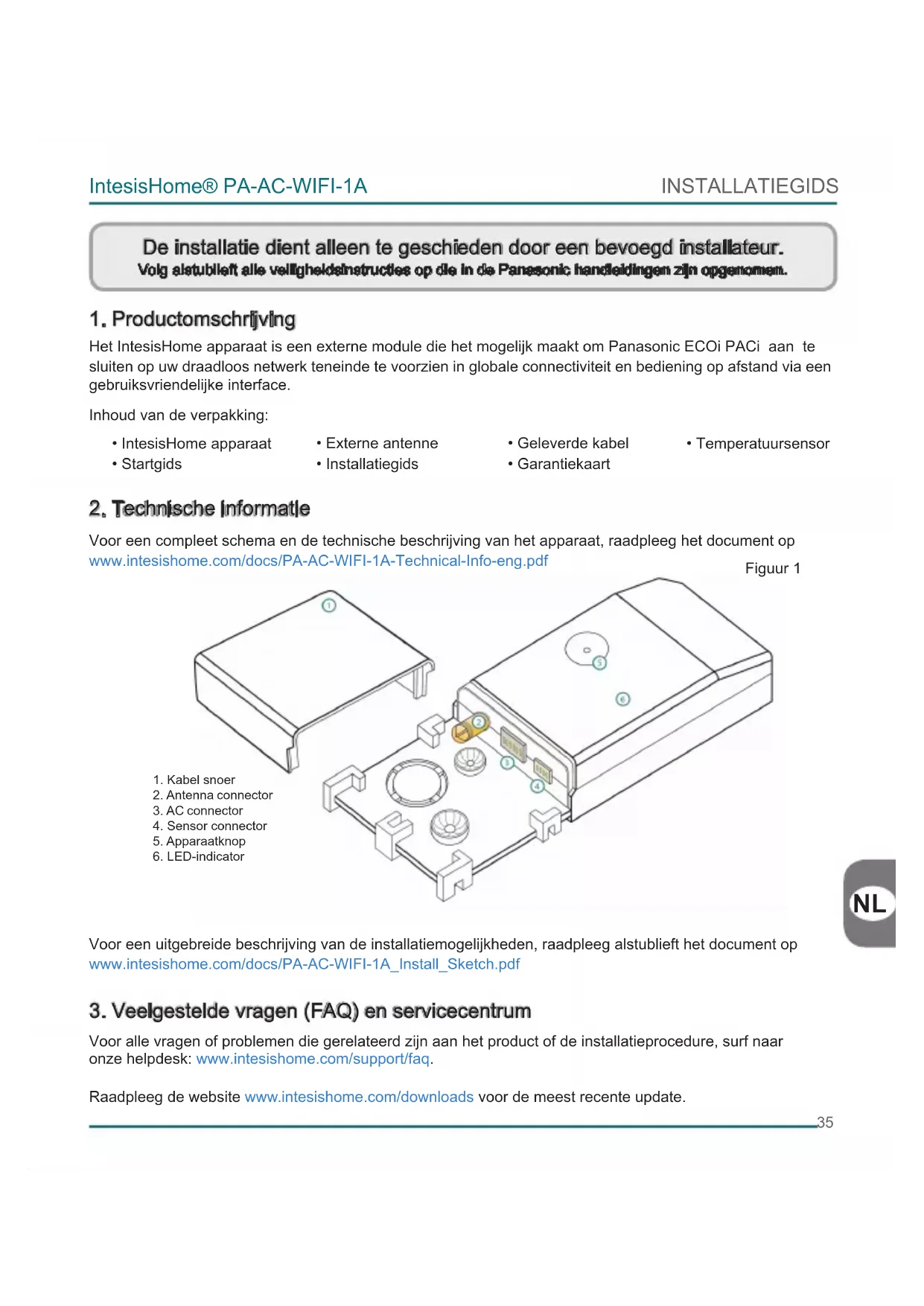

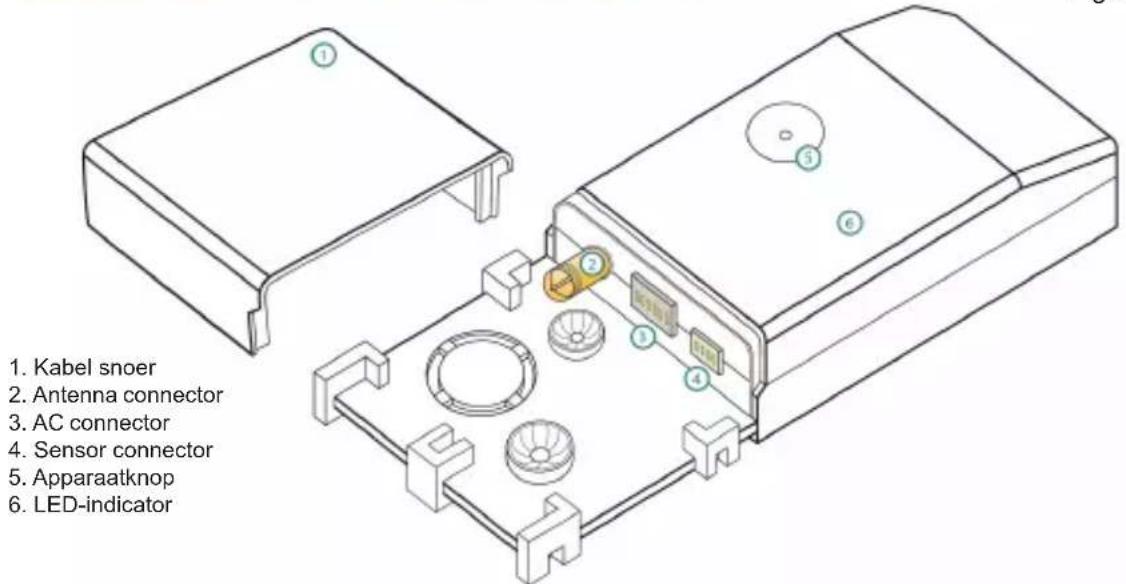

Figuur 1

Voor een uitgebreide beschrijving van de installatiemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Veelgestelde vragen (FAQ) en servicecentrum

Voor alle vragen of problemen die gerelateerd zijn aan het product of de installatieprocedure, surf naar onze helpdesk: www.intesishome.com/support/faq.

Raadpleeg de website www.intesishome.com/downloads voor de meest recente update.

4. Installatieoverzicht

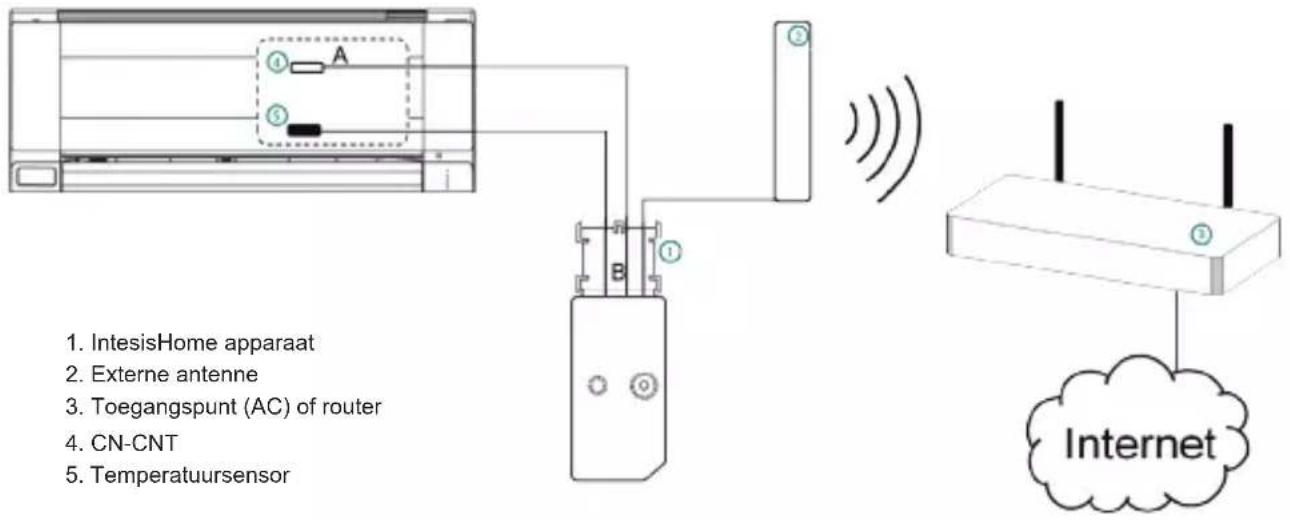

Figuur 2

5. Verbindingen van het apparaat

1. Ontkoppel de airco-unit van het elektriciteitsnet.

2. Toegang tot de hoofd-printplaat.*

3. Localiseer de socket connector die gemerkt is als CN-CNT.*

4. Zoek een plek voor het IntesisHome apparaat. Raadpleeg sectie 6 voor verdere informatie.

5. Verbind het A-uiteinde (het lange uiteinde) van de meegeleverde kabel met de airco CN-CNT- connector en het B-uiteinde (het korte uiteinde) met de airco-connector van het apparaat.

6. Verbind de externe antenne met de antenne-connector. Vergewis u ervan dat u de antenne-connector naar rechts vastschroeft tot deze niet verder kan.

7. (Indien vereist) Installeer de temperatuursensor. Raadpleeg sectie 8 voor verdere informatie.

8. Plaats de antenne buiten de airco, het liefst in verticale positie en rechtstreeks gericht op de draadloze router of toegangspunt. Raadpleeg sectie 7 voor verdere informatie.

9. Sluit de airco-unit.

10. Sluit de airco op het elektriciteitsnet aan. Als de airconditioning goed aangesloten is, zal het Ledlampje van het IntesisHome apparaat groen knipperen en daarna groen branden.

* Raadpleeg de Panasonic installatie- en onderhoudsgids voor gedetailleerde informatie.

6. Plaatsing van het apparaat

Het IntesisHome apparaat kan zowel binnen als buiten de airco-units worden geïnstalleerd.

Voor een uitgebreide beschrijving van de installatiemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Figuur 3

Figuur 3

Binnenzijde van de airco-unit Buitenzijde van de airco-unit 1. Externe antenne
2. IntesisHome apparaat

Geïnstalleerde apparaat binnen de alrco-unit of verborgen

De installatie oogt netter als de gebruiker het apparaat niet ziet tijdens de normale werking ervan. Er dient rekening gehouden te worden met de volgende punten als het apparaat binnen de airco-unit wordt geïnstalleerd.

- De LED-indicator en de knop zijn niet toegankelijk voor de gebruiker.

o Het LED-lampje is een indicator van de status van het apparaat zowel tijdens de verbinding als bij een normale werking ervan
o De knop wordt gebruikt om het apparaat te herconfigureren als de configuratie van het toegangspunt gewijzigd is. Als dit gebeurt zal de gebruiker de binnenzijde van de airconditioning moeten bereiken.

- Indien er niet genoeg ruimte is voor de installatie binnen de airco-unit, kunnen de volgende handelingen worden verricht:

o Indien dit te wijten is aan de waterleidingen, wijzig dan de aircozijde waar deze aangesloten zijn om meer ruimte binnen de airco-unit te creëren.
o Anderzijds kan de steunplaat worden verwijderd (figuur 1).

Geïnstalleerde apparaat buiten de airco-unit

Er dient rekening te worden gehouden met de volgende punten als het apparaat buiten de airco-unit wordt geïnstalleerd.

• Het apparaat kan zowel zowel met schroeven als met dubbelzijdige tape worden bevestigd.
• Het kabel snoer heeft verschillende opties om de kabels in de gewenste richting te leiden.

7. Antenne Plaatsing

Het plaatsen van de externe antenne op een goede plaats en positie zal de communicatie tussen het IntesisHome apparaat en uw draadloze router of toegangspunt (AP) verbeteren.

Draai de antenne-connector op de juiste wijze naar rechts tot deze niet verder kan.

Let op: Plaats het apparaat niet bij metalen oppervlakten.

Let op: Controleer zoveel mogelijk het bleedijk van hote draadloze netwerk op de plek van die installatie. Een goede draadloze verbinding wordt sterk aanbevolen.

Plaats de externe antenne bij voorkeur zo dicht mogelijk bij de bron van het draadloos signal (toegangspunt of router). Vergewis u ervan dat u de antenne in een verticale positie plaatst en direct gericht op uw draadloze router of toegangspunt (AP).

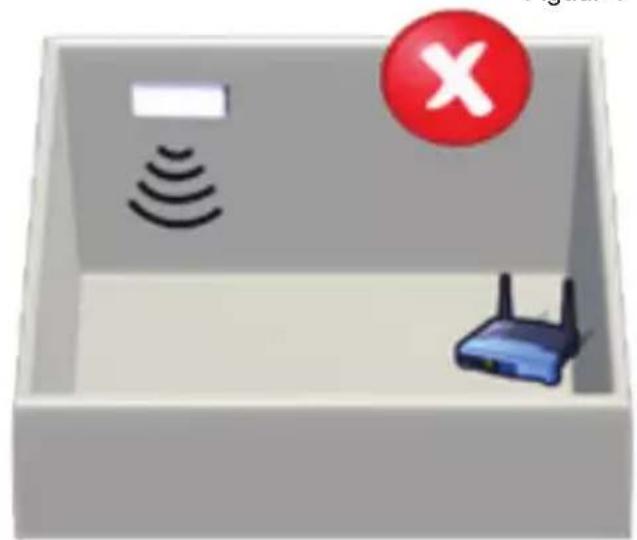

Figuur 4

Antenne in verticale positie en gericht op het draedloze toeganspunt (AC) of router.

Antenne in horizontale positie en niet gericht op het draedloze tosgangspunt (AC) of router.

Mocht u na de installatie bereikproblemen hebben, ga naar de afdeling connectivity-support van onze site op www.intesishome.com/support/faq.

8. Positie van de temperatuursensor

De geleverde temperatuursensor hoeft slechts geïnstalleerd te worden in MKE- and NKE-units. Nieuwere modellen hoeven niet te worden voorzien van een externe temperatuursensor.

Verbind de temperatuursensor met de temperatuursensor connector van het apparaat (figuur 1) en bevestig het andere uiteinde naast de luchtinlaatsensor van de airconditioning.

Zie www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf voor verdere informatie
