Type de produit	Climatiseur split système
Modèle	CU-E24NKR
Marque	Panasonic
Capacité de refroidissement (BTU/h)	24 000
Alimentation électrique	230 V / 50 Hz / monophasé
Réfrigérant	R32
Dimensions unité intérieure (L x H x P)	1070 x 290 x 230 mm
Dimensions unité extérieure (L x H x P)	780 x 580 x 280 mm
Poids unité intérieure	12 kg
Poids unité extérieure	38 kg
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation, mode nuit
Wi-Fi intégré	Oui, via module IntesisHome (en option)
Niveau sonore unité intérieure (max)	44 dB(A)
Niveau sonore unité extérieure (max)	54 dB(A)
Classe énergétique (refroidissement)	A++
Classe énergétique (chauffage)	A+
Indice d'efficacité saisonnière (SEER)	6.5
Indice d'efficacité saisonnière (SCOP)	4.0
Filtre à air	Filtre antibactérien, lavable
Entretien et nettoyage	Nettoyer le filtre toutes les 2 semaines, utiliser un chiffon doux pour l'unité intérieure
Sécurité	Arrêt automatique en cas de surchauffe, protection antigel
Pièces détachées et réparabilité	Indice de réparabilité : 7.5/10, pièces disponibles sur le réseau Panasonic
Informations générales	Notice téléchargeable sur notice-facile.com, durée de vie estimée 10-15 ans

FOIRE AUX QUESTIONS - CU-E24NKR PANASONIC

Comment installer le module Wi-Fi IntesisHome sur mon climatiseur Panasonic CU-E24NKR ?

Débranchez l'alimentation du climatiseur, ouvrez le panneau, localisez le connecteur CN-CNT, branchez le câble fourni au connecteur et au module, installez l'antenne, puis refermez. Consultez le guide d'installation pour plus de détails.

Où placer l'antenne Wi-Fi pour une meilleure connexion ?

Placez l'antenne à l'extérieur du climatiseur en position verticale, pointant directement vers votre routeur Wi-Fi, de préférence hors d'une surface métallique.

Comment nettoyer le filtre à air ?

Ouvrez la grille avant de l'unité intérieure, retirez le filtre, lavez-le à l'eau tiède, séchez-le complètement, puis replacez-le. Nettoyez-le toutes les deux semaines.

Que faire si le voyant LED du module IntesisHome clignote en vert ?

Le clignotement vert indique que le module essaie de se connecter au réseau Wi-Fi. Attendez qu'il devienne fixe. S'il ne se stabilise pas, vérifiez la configuration de votre routeur.

Puis-je utiliser le climatiseur sans le module Wi-Fi ?

Oui, le climatiseur fonctionne de manière autonome avec sa télécommande. Le module Wi-Fi est optionnel pour le contrôle à distance via l'application IntesisHome.

Comment régler la température de consigne ?

Utilisez la télécommande pour ajuster la température souhaitée. La plage de consigne est généralement de 16°C à 30°C selon le mode.

Quelle est la consommation électrique en veille ?

En veille, le climatiseur consomme moins de 1 watt. Le module Wi-Fi peut ajouter environ 2 watts supplémentaires.

Comment activer le mode nuit ?

Appuyez sur le bouton 'MODE' de la télécommande jusqu'à sélectionner 'NIGHT' ou 'SLEEP'. Le climatiseur ajustera automatiquement la température pour un confort nocturne.

Le climatiseur ne refroidit plus, que vérifier ?

Vérifiez le filtre à air, assurez-vous que l'unité extérieure n'est pas obstruée, que la température de consigne est inférieure à la température ambiante, et que le mode 'COOL' est sélectionné.

Où trouver les pièces détachées pour mon climatiseur ?

Les pièces détachées sont disponibles auprès des centres de service agréés Panasonic. Consultez le site Panasonic France ou contactez le service client.

MODE D'EMPLOI CU-E24NKR PANASONIC

La configuration du produit doit être effectuée par un technicien agréé. Veuillez suivre toutes les Instructions de Sécurité fournies par les manuels de Panasonic.

1. Description du produit

Le périphérique IntesisHome est un module externe capable de connecter les unités Panasonic ECOi et PACi au réseau Wi-Fi de la maison, afin de disposer d'une connectivité globale et d'un contrôle distant des appareils, grâce à une interface usager intuitive.

Contenu du pack :

- Dispositif IntesisHome

- Antenne externe

- Câble fourni

- Senseur de température

• Guide de Prise en Main

- Guide d'Installation

- Bon de garantie

2. Fiche technique

La fiche technique complète du module peut être consultée sur www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

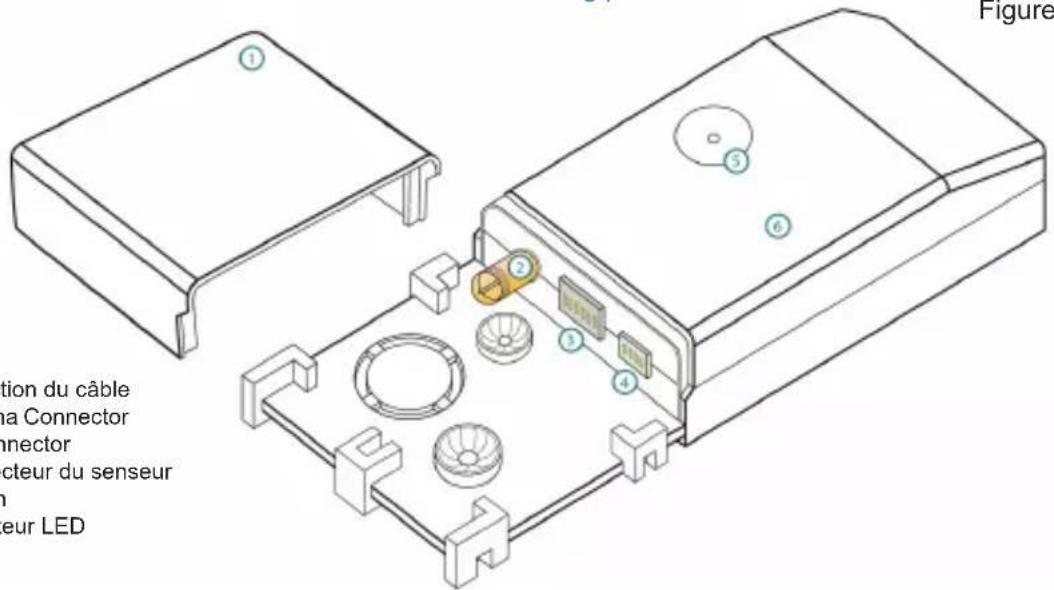

Figure 1

Afin d'obtenir une description détaillée des possibilités d'installation, veuillez lire le document sur www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ et assistance

Pour toute question ou problème au sujet de ce produit ou de son installation, veuillez consulter notre centre d'assistance sur www.intesishome.com/support/faq.

Veuillez consulter le site www.intesishome.com/downloads pour prendre connaissance de la dernière mise à jour.

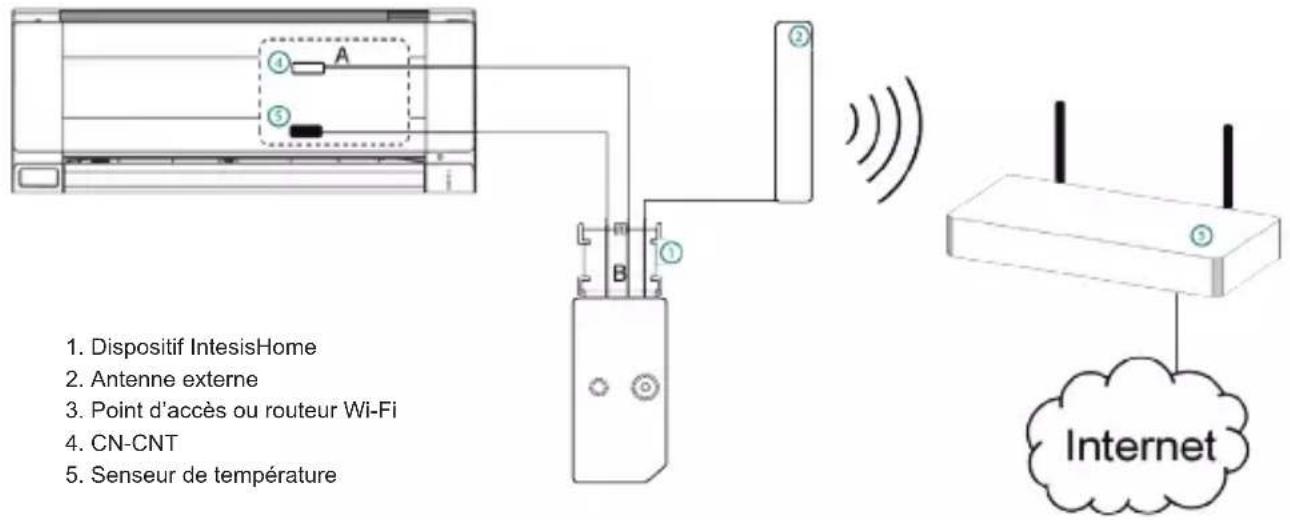

4. Aperçu de l'installation

Figure 2

5. Connexions du dispositif

1. Débranchez le climatiseur (AC) de votre ligne d'alimentation.

2. Accédez au Tableau du Circuit Imprimé principal.*

3. Localisez le connecteur de la prise marqué CN-CNT*

4. Choisissez un endroit pour le dispositif IntesisHome. Voir section 6 pour plus d'information.

5. Connectez l'extrémité A (longue) du câble fourni au connecteur du climatiseur CN-CNT et l'extrémité B (courte) au connecteur AC du dispositif.

6. Connectez l'antenne externe au connecteur d'antenne. Assurez-vous de visser le connecteur d'antenne dans le sens des aiguilles d'une montre jusqu'à son arrêt.

7. (Si nécessaire) Installez le senseur de température. Voir section 8 pour plus d'information.

8. Placez l'antenne hors de l'AC, dans une position verticale de préférence et pointant directement vers le routeur Wi-Fi ou le point d'accès (AP). Voir section 7 pour plus d'information.

9. Fermez le climatiseur.

10. Branchez l'AC à la ligne d'alimentation. Si la connexion avec le climatiseur a réussi, le LED vert du dispositif IntesisHome commencera à clignoter, puis se stabilisera.

* Voir le manuel d'installation ou d'entretien de Panasonic pour une information en détails.

6. Emplacement du dispositif

Le dispositif IntesisHome peut s'installer à la fois à l'intérieur et à l'extérieur des unités AC.

Afin d'obtenir une description détaillée sur les possibilités d'installation, veuillez lire le document sur www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

Figure 3

À l'intérieur de l'unité AC À l'extérieur, de l'unité AC
1. Antenne externe
2. Dispositif IntesisHome

Dispositif installé à l'intérieur de l'unité AC ou dissimulé

Permet une installation plus soignée car l'utilisateur ne peut pas voir le dispositif lors de son fonctionnement habituel. Les points suivants doivent être pris en compte si le dispositif s'installe à l'intérieur de l'AC.

• L'utilisateur ne pourra pas avoir accès à l'indicateur LED, ni au bouton.

o Le LED est un indicateur sur l'état du dispositif, à la fois lors de la connexion et du fonctionnement habituel.
o Le bouton s'utilise afin de reconfigurer le dispositif, dans le cas où la configuration du point d'accès (AP) est modifiée. Le cas échéant, l'utilisateur aura besoin d'accéder à l'intérieur du climatiseur

- Si l'espace n'est pas suffisant pour une installation à l'intérieur de l'unité AC, les actions suivantes peuvent être réalisées:

o Si le manque d'espace est dû aux conduits d'eau, changez le côté de l'AC où ces derniers sont connectés afin de gagner de l'espace à l'intérieur de l'unité AC.
o Sinon, la surface de support peut être retirée (Figure 1).

Dispositif installé à l'extérieur de l'unité AC

Les points suivants doivent être pris en compte si le dispositif s'installe à l'extérieur de l'AC.

• Le dispositif doit être fixé à la fois au moyen de vis et d'un adhésif à double face.
• La protection du câble dispose de plusieurs options afin de diriger les câbles dans la direction souhaitée.

7. Emplacement de l'antenne

Placer l'antenne externe dans un endroit et une position adéquats améliorera la communication entre le dispositif IntesisHome et votre routeur Wi-Fi Router ou point d'accès (AP, en anglais).

Souvenez-vous de correctement visser le connecteur de l'antenne dans le sens des aiguilles d'une montre jusqu'à son arrêt.

Important: Ne placez pas le module près d'une surface métallique.

Important: Si possible, vérifiez la couverture WAFI dans le clos d'installation. Il est fortement recommandé de disposer d'un signal WAFI de bon niveau.

Fixez l'antenne externe de préférence aussi près que possible de la source du signal Wi-Fi (point d'accès ou routeur). Veuillez-vous assurer de placer l'antenne dans une position verticale, pointant directement vers votre routeur Wi-Fi ou point d'accès (AP, en anglais).

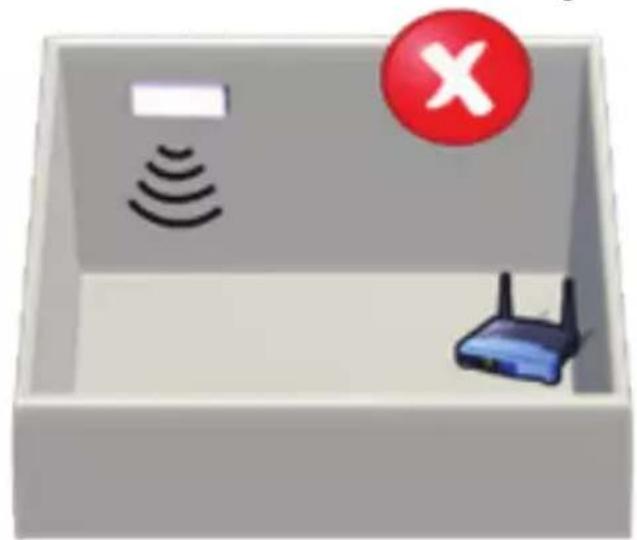

Figure 4

L'antenne est en position verticale et pointant directement vers le point d'accès Wi-Fi ou routeur.

L'antenne est en position horizontale et ne pointe pas directement vers le point d'accès Wi-Fi ou roulleur.

Si vous avez des problèmes de couverture suite à l'installation, veuillez visiter notre section d'assistance à la connectivité sur notre site, sur www.intesishome.com/support/faq

8. Emplacement du senseur de température

Le senseur de température fourni a seulement besoin d'être installé sur les unités MKE et NKE. Les modèles plus nouveaux ne requièrent pas de senseur de température externe.

Connectez le senseur de température au connecteur du senseur de température du dispositif (Figure 1) et fixez l'autre extrémité près du senseur d'air d'entrée du climatiseur.

Voir http://www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf pour plus d'information.
