CU-E24NKR - Klimatyzator PANASONIC - Bezpłatna instrukcja obsługi

Typ produktu	Klimatyzator split system
Model	CU-E24NKR
Marka	Panasonic
Wydajność chłodzenia (BTU/h)	24 000
Zasilanie elektryczne	230 V / 50 Hz / jednofazowe
Czynnik chłodniczy	R32
Wymiary jednostki wewnętrznej (S x W x G)	1070 x 290 x 230 mm
Wymiary jednostki zewnętrznej (S x W x G)	780 x 580 x 280 mm
Waga jednostki wewnętrznej	12 kg
Waga jednostki zewnętrznej	38 kg
Główne funkcje	Chłodzenie, ogrzewanie, osuszanie, wentylacja, tryb nocny
Wbudowane Wi-Fi	Tak, poprzez moduł IntesisHome (opcjonalnie)
Poziom hałasu jednostki wewnętrznej (maks.)	44 dB(A)
Poziom hałasu jednostki zewnętrznej (maks.)	54 dB(A)
Klasa energetyczna (chłodzenie)	A++
Klasa energetyczna (ogrzewanie)	A+
Sezonowy wskaźnik efektywności energetycznej (SEER)	6.5
Sezonowy wskaźnik efektywności energetycznej (SCOP)	4.0
Filtr powietrza	Filtr antybakteryjny, zmywalny
Konserwacja i czyszczenie	Czyścić filtr co 2 tygodnie, używać miękkiej szmatki do jednostki wewnętrznej
Bezpieczeństwo	Automatyczne wyłączenie w przypadku przegrzania, ochrona przeciwzamrożeniowa
Części zamienne i naprawialność	Indeks naprawialności: 7,5/10, części dostępne w sieci Panasonic
Informacje ogólne	Instrukcja do pobrania na notice-facile.com, szacowana żywotność 10-15 lat

Często zadawane pytania - CU-E24NKR PANASONIC

Jak zainstalować moduł Wi-Fi IntesisHome w moim klimatyzatorze Panasonic CU-E24NKR?

Odłącz zasilanie klimatyzatora, otwórz panel, znajdź złącze CN-CNT, podłącz dołączony kabel do złącza i modułu, zamontuj antenę, następnie zamknij. Zapoznaj się z instrukcją instalacji, aby uzyskać więcej szczegółów.

Gdzie umieścić antenę Wi-Fi dla lepszego połączenia?

Umieść antenę na zewnątrz klimatyzatora w pozycji pionowej, skierowaną bezpośrednio w stronę routera Wi-Fi, najlepiej z dala od metalowych powierzchni.

Jak wyczyścić filtr powietrza?

Otwórz przednią kratkę jednostki wewnętrznej, wyjmij filtr, umyj go w letniej wodzie, całkowicie wysusz, a następnie włóż z powrotem. Czyść go co dwa tygodnie.

Co zrobić, gdy dioda LED modułu IntesisHome miga na zielono?

Zielone miganie oznacza, że moduł próbuje połączyć się z siecią Wi-Fi. Poczekaj, aż zaświeci się na stałe. Jeśli nie ustabilizuje się, sprawdź konfigurację routera.

Czy mogę używać klimatyzatora bez modułu Wi-Fi?

Tak, klimatyzator działa samodzielnie za pomocą pilota. Moduł Wi-Fi jest opcjonalny do zdalnego sterowania przez aplikację IntesisHome.

Jak ustawić żądaną temperaturę?

Użyj pilota, aby ustawić żądaną temperaturę. Zakres ustawień wynosi zazwyczaj od 16°C do 30°C w zależności od trybu.

Jakie jest zużycie energii w trybie czuwania?

W trybie czuwania klimatyzator zużywa mniej niż 1 wat. Moduł Wi-Fi może dodać około 2 watów dodatkowo.

Jak włączyć tryb nocny?

Naciśnij przycisk 'MODE' na pilocie, aż wybierzesz 'NIGHT' lub 'SLEEP'. Klimatyzator automatycznie dostosuje temperaturę dla nocnego komfortu.

Klimatyzator nie chłodzi, co sprawdzić?

Sprawdź filtr powietrza, upewnij się, że jednostka zewnętrzna nie jest zablokowana, że zadana temperatura jest niższa od temperatury w pomieszczeniu oraz że tryb 'COOL' jest wybrany.

Gdzie znaleźć części zamienne do mojego klimatyzatora?

Części zamienne są dostępne w autoryzowanych centrach serwisowych Panasonic. Sprawdź stronę Panasonic Polska lub skontaktuj się z obsługą klienta.

INSTRUKCJA OBSŁUGI CU-E24NKR PANASONIC

IntesisHome to zewnętrzny moduł, który umożliwia podłączenie urządzeń Panasonic ECOi PACi do sieci Wi-Fi, aby zapewnić globalną łączność i możliwość obsługi za pośrednictwem przyjaznego interfejsu użytkownika oprogramowania do sterowania zdalnego.

Zawartość opakowania:

- Urządzenie IntesisHome

- Zewnętrzna antena

• Kabel

• Czujnik temperatury

- Skrócona instrukcja obsługi

- Instrukcja montażu

• Gwarancja

2. Informacje techniczne

Pełny opis techniczny urządzenia można znaleźć w dokumencie pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

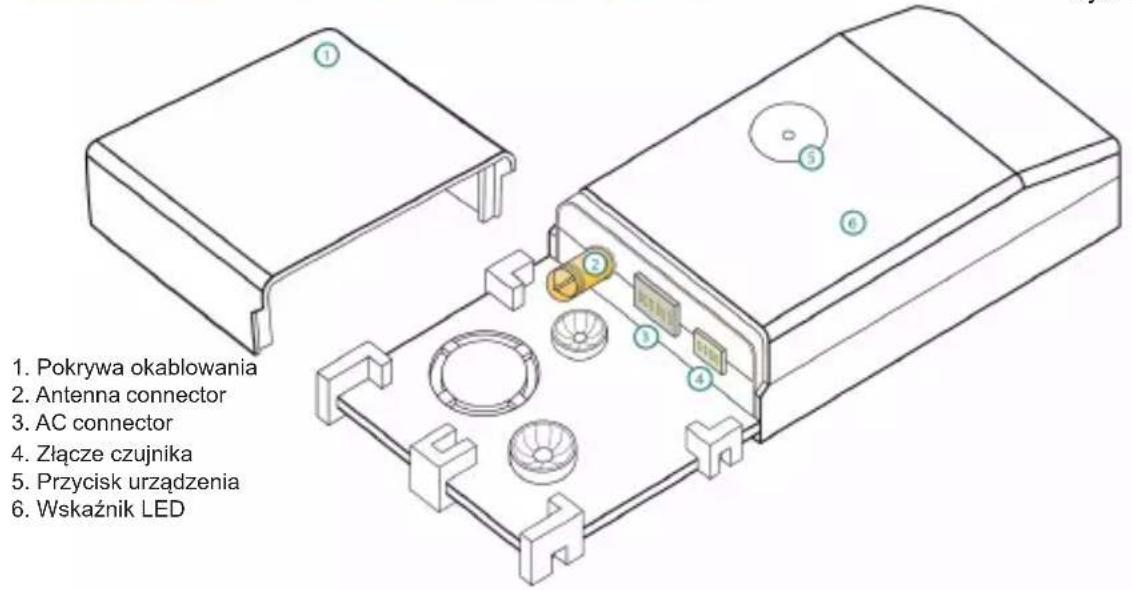

Rys. 1

Szczegółowy opis możliwych sposobów instalacji zamieszczono pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Często zadawane pytania i pomoc techniczna

Odpowiedzi na pytania i problemy związane z produktem i jego instalacją można znaleźć w centrum pomocy technicznej pod adresem: www.intesishome.com/support/faq.

Najnowsze aktualizacje można znaleźć na stronie www.intesishome.com/downloads

PL

4. Omówienie instalacji

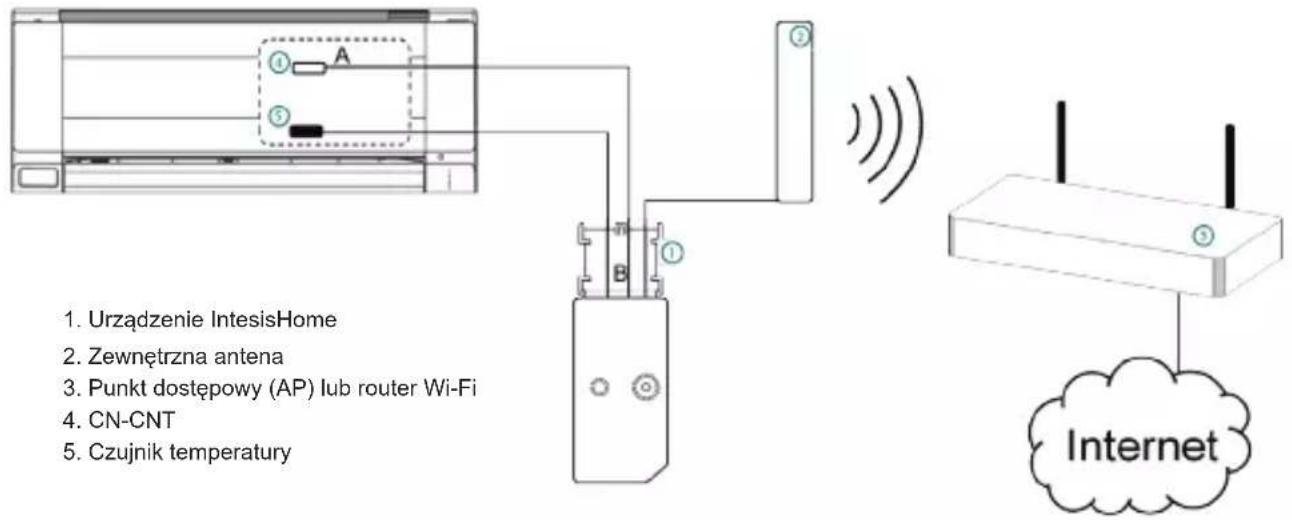

Rys. 2

5. Podłączanie urządzenia

1. Odłączyć klimatyzator od zasilania.

2. Uzyskać dostęp do głównej płytki obwodu drukowanego.*

3. Zlokalizować złącze oznaczone kodem CN-CNT.*

4. Wybrać miejsce instalacji urządzenia IntesisHome. Więcej informacji na ten temat zamieszczono w rozdziale 6.

5. Podłączyć koniec A (dłuższy) dołączonego w zestawie kabla do złącza CN-CNT klimatyzatora, a koniec B (krótszy) do złącza klimatyzatora na urządzeniu.

6. Podłączyć zewnętrzną antenę do złącza anteny. Złącze anteny wkręcić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

7. (W razie potrzeby) zainstalować czujnik temperatury. Więcej informacji na ten temat zamieszczono w rozdziale 8.

8. Antenę umieścić poza klimatyzatorem, najlepiej w pozycji pionowej i skierowaną bezpośrednio na router Wi-Fi lub punkt dostępu. Więcej informacji na ten temat zamieszczono w rozdziale 7.

9. Zamknąć klimatyzator.

10. Podłączyć klimatyzator do zasilania. Jeśli połączenie z klimatyzatorem zostało wykonane prawidłowo, dioda LED urządzenia IntesisHome zamiga na zielono, po czym zacznie świecić stałym zielonym światłem.

* Szczegółowe informacje zamieszczono w instrukcji montażowej lub serwisowej Panasonic.

6. Miejsce instalacji urządzenia

Urządzenie IntesisHome można instalować zarówno wewnątrz, jak i na zewnątrz klimatyzatorów.

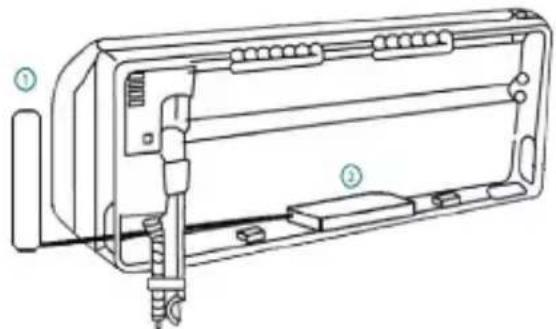

Szczegółowy opis możliwych sposobów instalacji zamieszczono pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Rys. 3

Wewnątrz klimatyzatora Na zewnątrz klimatyzatora

1. Zewnętrzna antena
2. Urządzenie IntesisHome

Urządzenie zainstalowane wewnątrz klimatyzatora lub ukryte

Taka metoda umożliwia bardziej estetyczną instalację, ponieważ użytkownik na co dzień nie widzi urządzenia. W przypadku instalacji urządzenia wewnątrz klimatyzatora należy uwzględnić poniższe aspekty.

- Wskaźnik LED oraz przycisk nie będą dostępne dla użytkownika.

o Dioda LED jest wskaźnikiem stanu urządzenia zarówno w trakcie łączenia, jak i normalnej pracy.
o Przycisk służy do ponownej konfiguracji urządzenia w przypadku zmiany ustawień punktu dostępu. W tym celu wymagany jest dostęp do wnętrza klimatyzatora.

- W przypadku niewystarczającego miejsca na instalację wewnątrz klimatyzatora można wykonać poniższe czynności:

o Jeśli powodem są rury z wodą, należy zmienić stronę klimatyzatora, do której rury są podłączone, aby uzyskać więcej miejsca wewnątrz klimatyzatora.
o o Można również usunąć powierzchnię podtrzymująca (rys. 1).

Urządzenie zainstalowane na zewnątrz klimatyzatora

W przypadku instalacji urządzenia na zewnątrz klimatyzatora należy uwzględnić poniższe aspekty.

• Urządzenie można przymocować zarówno za pomocą wkrętów, jak i taśmy dwustronnej.
• Pokrywa okablowania oferuje kilka różnych opcji prowadzenia kabli w żądanym kierunku.

PL

7. Umiejscowienie anteny

Prawidłowe umiejscowienie i skierowanie anteny zewnętrznej usprawnia komunikację między urządzeniem IntesisHome a routerem Wi-Fi lub punktem dostępowym (AP).

Złącze anteny wkręcić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

Wazn: nie należy umiełszczecić urządzenia w pobliżu metalowych powierzchni.

Wazn: o ila jest tionmatisne, natelszys sprawdzić zasięgcy Wi-Fi vo kalkalizacji instalacji. Zalecany jest dobry poziem Wi-Fi.

Umieścić zewnętrzną antenę możliwe blisko źródła sygnału Wi-Fi (punktu dostępowego AP lub routera). Antena powinna być ustawiona pionowo i skierowana bezpośrednio na router Wi-Fi lub punkt dostępowy (AP).

Antena w pozycji pionowej, skierowane na punkt dostęgowy (AP) lub router Wi-Fi

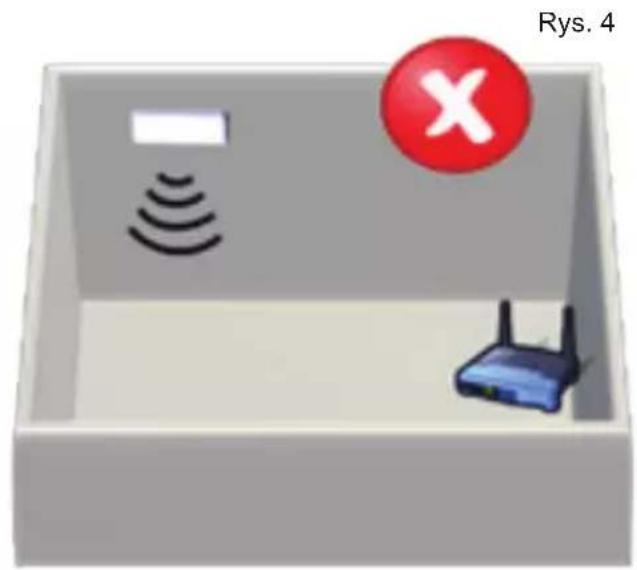

Antena w pozycji poziomej, nie skierowana na punkt dostępowy (AP) ani router Wi-Fi

Jeśli po instalacji występują problemy z zasięgiem, przeczytać odpowiednią sekcję pomocy technicznej na naszej stronie pod adresem www.intesishome.com/support/faq.

8. Miejsce instalacji czujnika temperatury

Tylko urządzenia MKE i NKE wymagają instalacji dołączonego w zestawie czujnika temperatury. W przypadku nowszych modeli zewnętrzne czujniki temperatury nie są konieczne.

Podłączyć czujnik temperatury do złącza czujnika temperatury w urządzeniu (rys. 1), a drugi koniec przytwierdzić obok czujnika powietrza włotowego klimatyzatora.

Dodatkowe informacje: www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.
