CU-E24NKR - Aircondition PANASONIC - Gratis brugsanvisning og manual

Produkttype	Split-system klimaanlæg
Model	CU-E24NKR
Mærke	Panasonic
Kølekapacitet (BTU/h)	24 000
Strømforsyning	230 V / 50 Hz / enfaset
Kølemiddel	R32
Indendørsenhed dimensioner (B x H x D)	1070 x 290 x 230 mm
Udenårsenhed dimensioner (B x H x D)	780 x 580 x 280 mm
Vægt indendørsenhed	12 kg
Vægt udendørsenhed	38 kg
Vigtigste funktioner	Køling, opvarmning, affugtning, ventilation, nattilstand
Indbygget Wi-Fi	Ja, via IntesisHome modul (ekstraudstyr)
Lydniveau indendørsenhed (maks)	44 dB(A)
Lydniveau udendørsenhed (maks)	54 dB(A)
Energiklasse (køling)	A++
Energiklasse (opvarmning)	A+
Sæsonbestemt energieffektivitetsindeks (SEER)	6.5
Sæsonbestemt energieffektivitetsindeks (SCOP)	4.0
Luftfilter	Antibakterielt filter, vaskbart
Vedligeholdelse og rengøring	Rengør filteret hver 2. uge, brug en blød klud til indendørsenheden
Sikkerhed	Automatisk stop ved overophedning, frostbeskyttelse
Reservedele og reparationsmuligheder	Reparationsindeks: 7.5/10, reservedele tilgængelige via Panasonic netværk
Generelle oplysninger	Brugsanvisning kan downloades på notice-facile.com, forventet levetid 10-15 år

Ofte stillede spørgsmål - CU-E24NKR PANASONIC

Hvordan installerer jeg IntesisHome Wi-Fi-modul på mit Panasonic CU-E24NKR klimaanlæg?

Afbryd strømmen til klimaanlægget, åbn panelet, find CN-CNT-stikket, tilslut det medfølgende kabel til stikket og modulet, installer antennen, og luk derefter. Se installationsvejledningen for flere detaljer.

Hvor skal jeg placere Wi-Fi-antennen for bedst forbindelse?

Placer antennen uden for klimaanlægget i lodret position, pegende direkte mod din Wi-Fi-router, helst væk fra en metaloverflade.

Hvordan rengør jeg luftfilteret?

Åbn frontgitret på indendørsenheden, tag filteret ud, vask det i lunkent vand, tør det helt, og sæt det derefter på plads. Rengør det hver anden uge.

Hvad gør jeg, hvis LED-indikatoren på IntesisHome-modulet blinker grønt?

Grønt blink indikerer, at modulet forsøger at oprette forbindelse til Wi-Fi-netværket. Vent, indtil det bliver konstant. Hvis det ikke stabiliserer sig, kontroller din routers konfiguration.

Kan jeg bruge klimaanlægget uden Wi-Fi-modulet?

Ja, klimaanlægget fungerer selvstændigt med sin fjernbetjening. Wi-Fi-modulet er valgfrit til fjernbetjening via IntesisHome-appen.

Hvordan indstiller jeg den ønskede temperatur?

Brug fjernbetjeningen til at justere den ønskede temperatur. Indstillingsområdet er normalt 16°C til 30°C afhængigt af tilstanden.

Hvad er strømforbruget i standby?

I standby forbruger klimaanlægget mindre end 1 watt. Wi-Fi-modulet kan tilføje omkring 2 watt ekstra.

Hvordan aktiverer jeg nattilstand?

Tryk på 'MODE'-knappen på fjernbetjeningen, indtil du vælger 'NIGHT' eller 'SLEEP'. Klimaanlægget justerer automatisk temperaturen for nattekomfort.

Klimaanlægget køler ikke længere, hvad skal jeg kontrollere?

Kontroller luftfilteret, sørg for, at udendørsenheden ikke er blokeret, at den indstillede temperatur er lavere end rumtemperaturen, og at tilstanden 'COOL' er valgt.

Hvor finder jeg reservedele til mit klimaanlæg?

Reservedele fås hos autoriserede Panasonic-servicecentre. Besøg Panasonic Danmarks hjemmeside eller kontakt kundeservice.

BRUGSANVISNING CU-E24NKR PANASONIC

• Medfølgende kabel
- Garantidokument

- Temperatursensor

Den medfølgende temperatursensoren må kun installeres i MKE- og NKE-enheter. Nyere modeller trenger ikke en ekstern temperatursensor.

Installationsprocessen bør kun udføres af en autoriseret installatør. Du bedes følge alle de sikkerhedsinstrukser, der foreskrives af Panasonic menusleme.

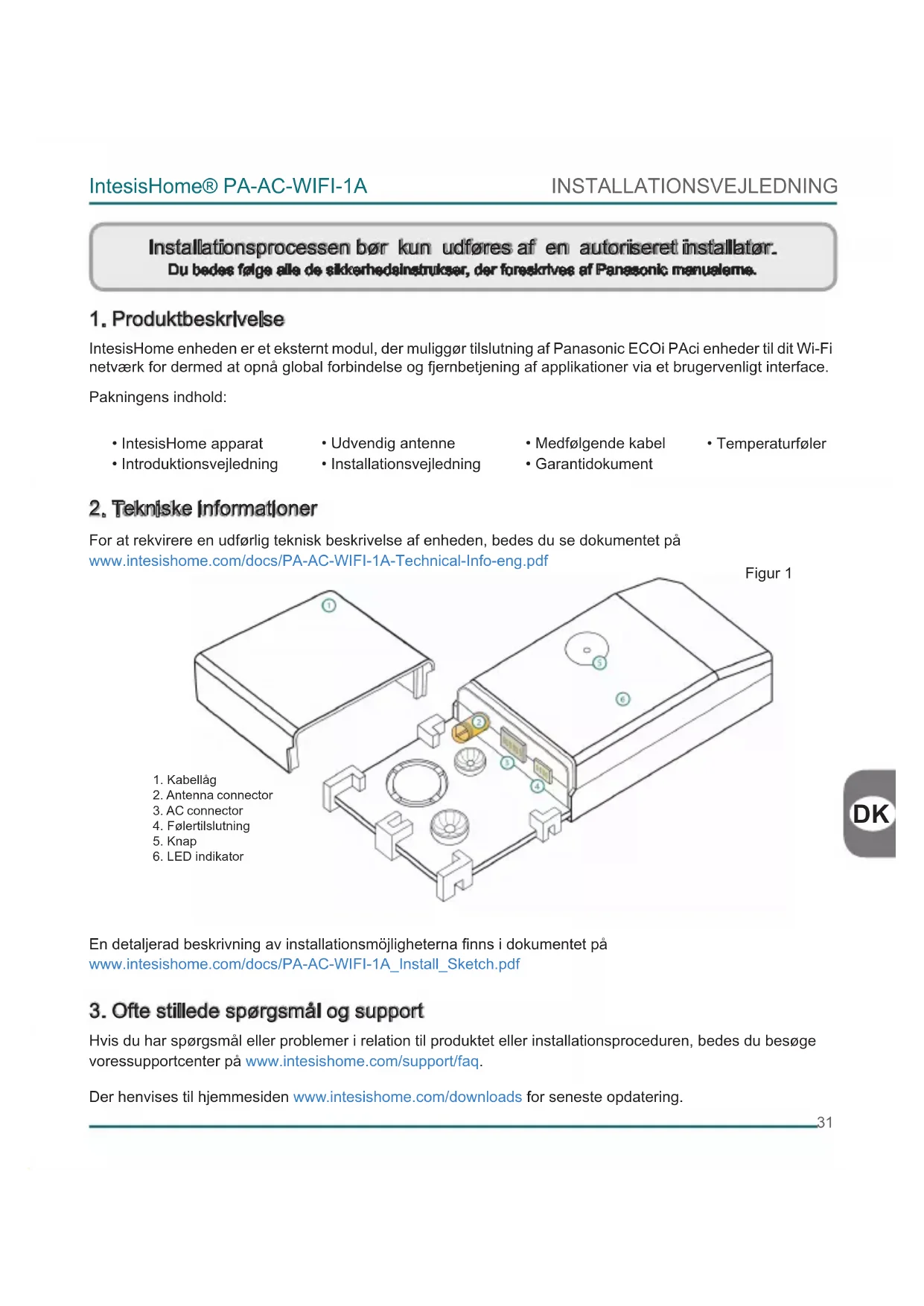

1. Produktbeskrivelse

IntesisHome enheden er et eksternt modul, der muliggør tilslutning af Panasonic ECOi PAci enheder til dit Wi-Fi netværk for dermed at opnå global forbindelse og fjernbetjening af applikationer via et brugervenligt interface.

Pakningens indhold:

• IntesisHome apparat

• Udvendig antenne

• Medfølgende kabel

- Temperaturføler

2. Tekniske Informationen

For at rekvirere en udførlig teknisk beskrivelse af enheden, bedes du se dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

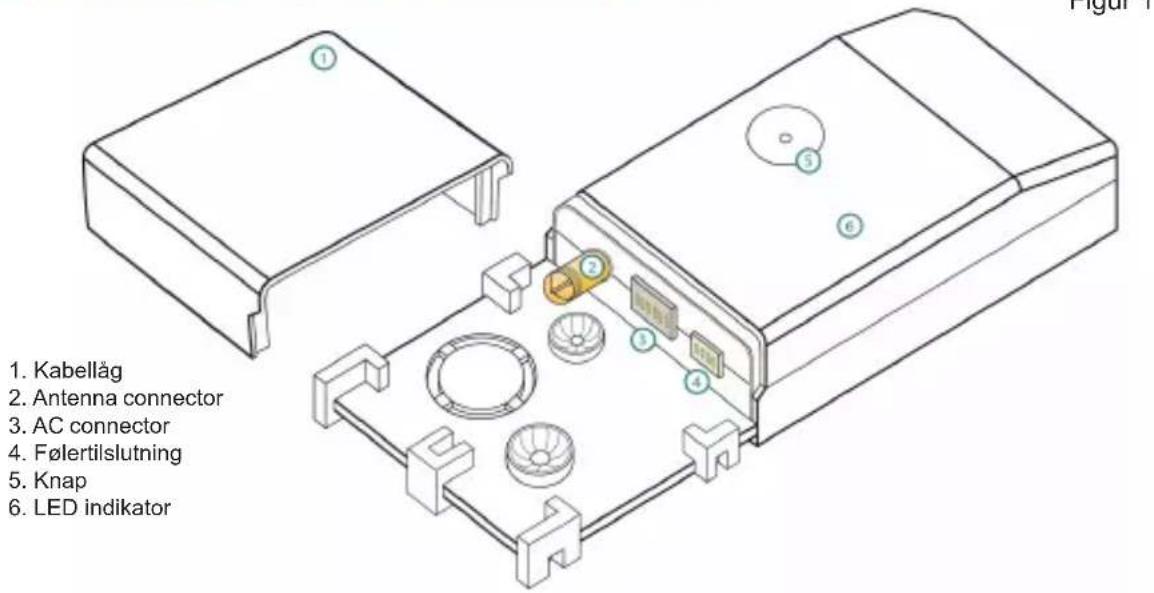

Figur 1

3. Ofte stillede spørgsmål og support

Hvis du har spørgsmål eller problemer i relation til produktet eller installationsproceduren, bedes du besøge voressupportcenter på www.intesishome.com/support/faq.

Der henvises til hjemmesiden www.intesishome.com/downloads for seneste opdatering.

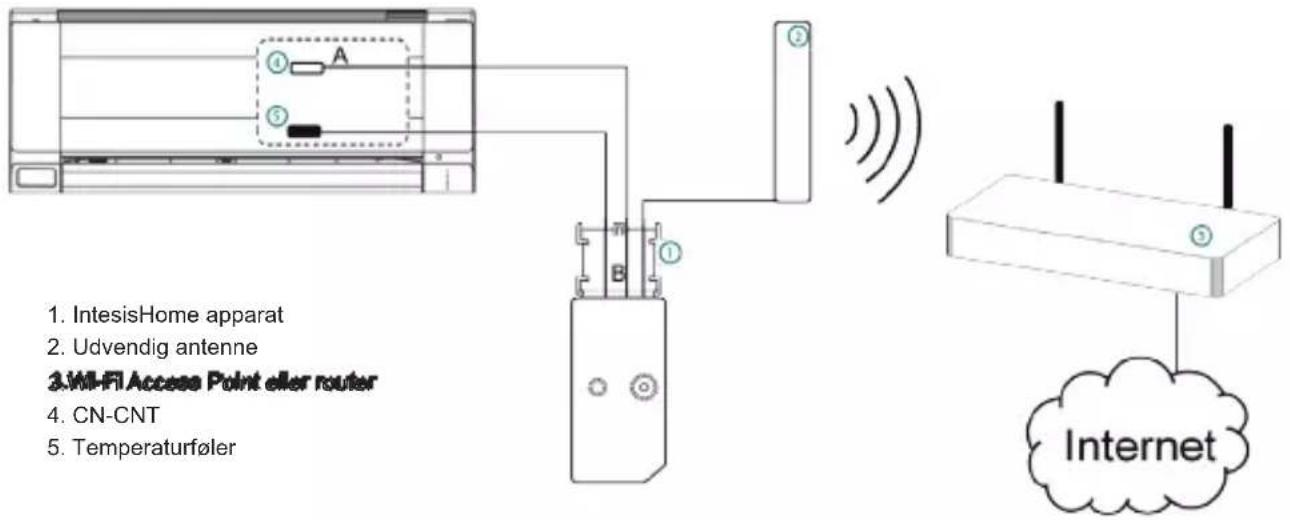

4. Monteringsoversigt

Figur 2

5. Apparatforblindelser

1. Træk stikket til airconditioner-enheden (AC) ud af kontakten.

2. Gå til hovedprintkortet.*

3. Find den kontaktforbindelse, der er mærket CN-CNT.*

4. Vælg en placering til IntesisHome apparatet. Se afsnit 6 for flere oplysninger.

5. Tilslut A-enden (den lange) på det medfølgende kabel til airconditioner CN-CNT forbindelsen, og B-enden (den korte) til AC-apparatets tilslutning.

6. Forbind den eksterne antenne til antennestikket. Sørg for at skrue antennestikket i med uret, til det stopper.

7. (Efter behov) Installer temperaturføleren. Se afsnit 8 for flere oplysninger.

8. Placer antennen uden for AC, helst i lodret position og pegende direkte mod Wi-Fi routeren eller adgangspunktet (AP). Se afsnit 7 for flere oplysninger

9. Luk for airconditioner-enheden.

10. Slut AC til strømforsyningen. Hvis tilslutningen af airconditioneren lykkes, vil IntesisHome apparatets LED begynde at blinke grønt og derefter skifte til fast grønt.

* Se Panasonics elinstallations- eller servicemanual for flere oplysninger.

6. Placering af apparat

IntesisHome apparatet kan både monteres inde i og uden for AC-enhederne.

For at få detaljerede oplysninger om monteringsmulighederne, bedes du læse dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

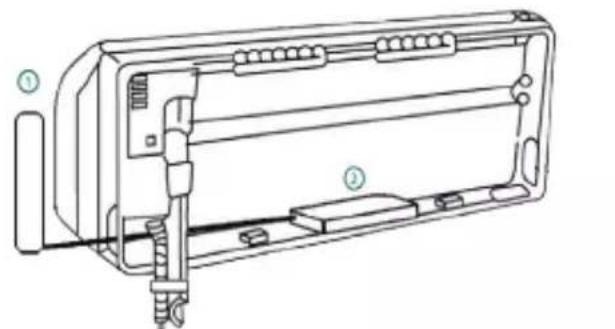

Figur 3

Inde i AC-enheden Uden for AC-enheden

Det giver mulighed for en pænere montering, da brugeren ikke kan se apparatet under normal drift. Der skal tages hensyn til følgende punkter, hvis apparatet monteres inde i AC.

- Indikator LED og knap er ikke tilgængelige for brugeren.

o LED'en angiver apparatets status både under tilslutning og normal drift.
o Knappen bruges til at genkonfigurere apparatet, hvis konfigurationen af adgangspunktet (AP) ændres. Hvis det sker, har brugeren behov for at få adgang inde i airconditioneren.

- Hvis der ikke er plads nok til montering inde i AC-enheden, kan følgende handlinger udføres:

o Hvis det er på grund af vandrør, skiftes den side af AC, hvor de er tilsluttet, for at få mere plads inde i AC-enheden.
o o Ellers kan støtteoverfladen fjernes (Figur 1).

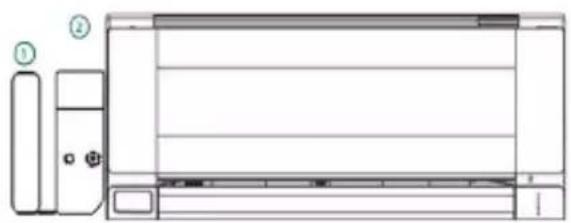

Apparat monteret uden for AC-enheden

Der skal tages hensyn til følgende punkter, hvis apparatet monteres uden for AC.

• Apparatet kan fastgøres både med skruer og med dobbeltklæbende tape.
• Kabellåget har flere alternativer, så kablerne kan føres i den ønskede retning

7. Antenne Placering

Hvis du placerer den udvendige antenne på et passende sted vil du forbedre kommunikationen mellem IntesisHome enheden og din Wi-Fi router eller Access Point (AP).

Vigtigt: Undgå at placere enheden i methoden afi modale-verflader

Vigtigt: Prav om muligt at kontrollere Wi-Fi daakningen på enhedens placering. Det anbefales kraftligt att have et godt Wi-Fi signal.

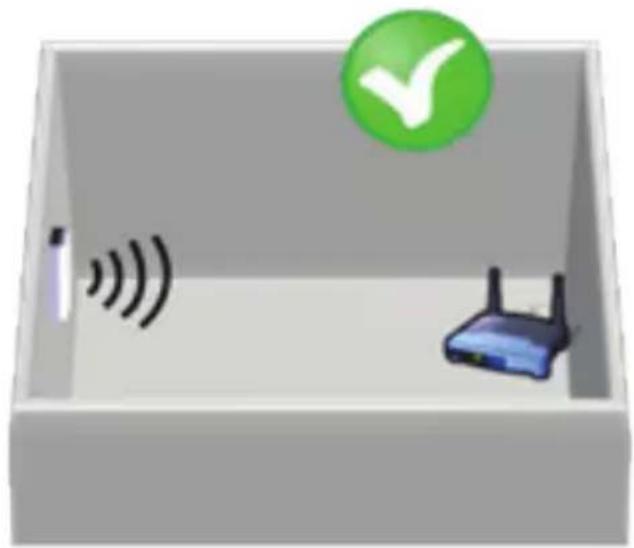

Monter den udvendige antenne så tæt som muligt på Wi-Fi signalkilden (Access Point eller router). Placer venligst antennen i en lodret position, således at den vender direkte mod Wi-Fi routeren eller Access Point (AP).

Figur 4

Antennen i vandret position og den vender ikke mod Wi-Fi Access Point eller router

Hvis du oplever problemer med signalet efter installation, bedes du se afsnittet der omhandler tilslutning af enheder på vores website på www.intesishome.com/support/faq.

8. Placering af temperaturføler

Den medfølgende temperaturføler skal kun installeres i MKE og NKE enheder. Nyere modeller kræver ikke en ekstern temperaturføler.

Tilslut temperaturføleren til apparatets temperaturfølerstik (Figur 1), og fastgør den anden ende ved siden af airconditionerens luftindtagsføler.

Se www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf for yderligere oplysninger.
