Produkttyp	Split-system luftkonditionering
Modell	CU-E24NKR
Varumärke	Panasonic
Kylkapacitet (BTU/h)	24 000
Elförsörjning	230 V / 50 Hz / enfas
Köldmedium	R32
Inomhusenhetens mått (B x H x D)	1070 x 290 x 230 mm
Utomhusenhetens mått (B x H x D)	780 x 580 x 280 mm
Inomhusenhetens vikt	12 kg
Utomhusenhetens vikt	38 kg
Huvudfunktioner	Kylning, uppvärmning, avfuktning, ventilation, nattläge
Inbyggt Wi-Fi	Ja, via IntesisHome-modul (tillval)
Ljudnivå inomhusenhet (max)	44 dB(A)
Ljudnivå utomhusenhet (max)	54 dB(A)
Energiklass (kylning)	A++
Energiklass (uppvärmning)	A+
Säsongsverkningsgrad (SEER)	6.5
Säsongsverkningsgrad (SCOP)	4.0
Luftfilter	Antibakteriellt filter, tvättbart
Underhåll och rengöring	Rengör filtret varannan vecka, använd en mjuk trasa för inomhusenheten
Säkerhet	Automatisk avstängning vid överhettning, frostskydd
Reservdelar och reparerbarhet	Reparationsindex: 7,5/10, delar tillgängliga via Panasonic-nätverket
Allmän information	Manual nedladdningsbar från notice-facile.com, beräknad livslängd 10-15 år

Vanliga frågor - CU-E24NKR PANASONIC

Hur installerar jag IntesisHome Wi-Fi-modulen på min Panasonic CU-E24NKR luftkonditionering?

Koppla bort strömmen till luftkonditioneringen, öppna panelen, lokalisera kontakten CN-CNT, anslut den medföljande kabeln till kontakten och modulen, installera antennen, stäng sedan. Se installationsguiden för mer information.

Var ska jag placera Wi-Fi-antennen för bästa anslutning?

Placera antennen utanför luftkonditioneringen i vertikalt läge, pekande direkt mot din Wi-Fi-router, helst borta från metallytor.

Hur rengör jag luftfiltret?

Öppna frontgallret på inomhusenheten, ta bort filtret, tvätta det i ljummet vatten, torka det helt, sätt sedan tillbaka det. Rengör det varannan vecka.

Vad gör jag om IntesisHome-modulens LED-lampa blinkar grönt?

Grön blinkning innebär att modulen försöker ansluta till Wi-Fi-nätverket. Vänta tills den blir fast. Om den inte stabiliseras, kontrollera din routers inställningar.

Kan jag använda luftkonditioneringen utan Wi-Fi-modulen?

Ja, luftkonditioneringen fungerar självständigt med sin fjärrkontroll. Wi-Fi-modulen är valfri för fjärrstyrning via IntesisHome-appen.

Hur ställer jag in börvärdestemperaturen?

Använd fjärrkontrollen för att justera önskad temperatur. Börvärdesintervallet är vanligtvis 16°C till 30°C beroende på läge.

Vad är strömförbrukningen i standbyläge?

I standbyläge förbrukar luftkonditioneringen mindre än 1 watt. Wi-Fi-modulen kan lägga till cirka 2 watt extra.

Hur aktiverar jag nattläge?

Tryck på 'MODE'-knappen på fjärrkontrollen tills 'NIGHT' eller 'SLEEP' väljs. Luftkonditioneringen justerar automatiskt temperaturen för nattkomfort.

Luftkonditioneringen kyler inte längre, vad ska jag kontrollera?

Kontrollera luftfiltret, se till att utomhusenheten inte är blockerad, att börvärdestemperaturen är lägre än rumstemperaturen, och att läget 'COOL' är valt.

Var hittar jag reservdelar till min luftkonditionering?

Reservdelarna finns hos auktoriserade Panasonic servicecenter. Besök Panasonic Frankrikes webbplats eller kontakta kundtjänst.

BRUKSANVISNING CU-E24NKR PANASONIC

Installationsprocessen får utföras endast av en behörig installatör. Följ alla säkerhetsanvisninger i handböckampa från Panasonic.

1. Produktbeskrivning

IntesisHome-enheten är en extern modul som har kapacitet att ansluta Panasonic ECOi PACi i Wi-Fi- nätverket och möjliggör globala anslutnings- och fjärrstyrningstillämpningar som du styr med hjälp av ett användarvänligt gränssnitt.

Förpackningens innehåll:

- IntesisHome-enhet

- Extern Antenn

• Medföljande kabel

• Temperatursensor

- Snabbstartguide

- Installationsguide

- Garantidok

2. Tekniska data

En fullständig och teknisk beskrivning av enheten finns tillgänglig i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

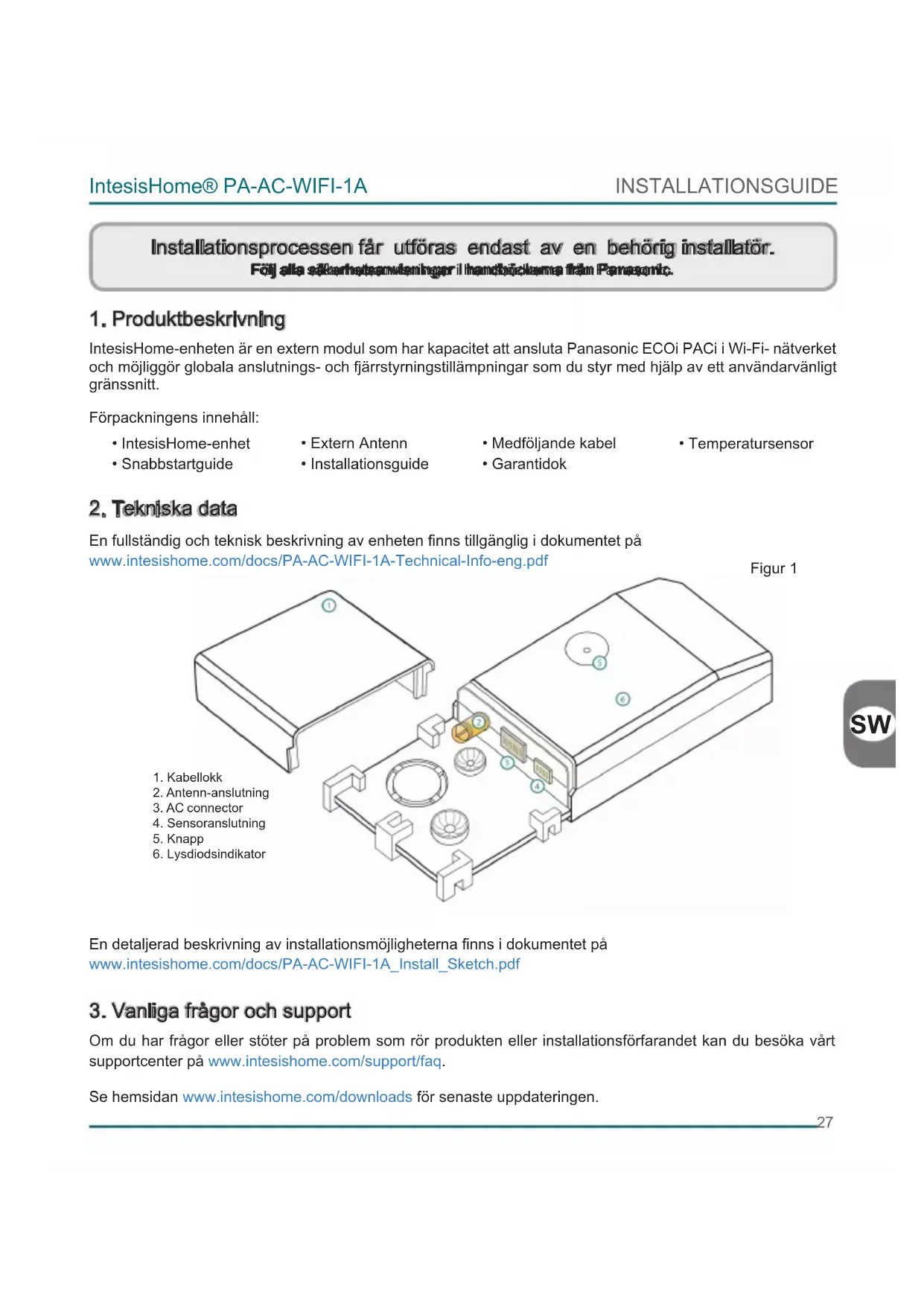

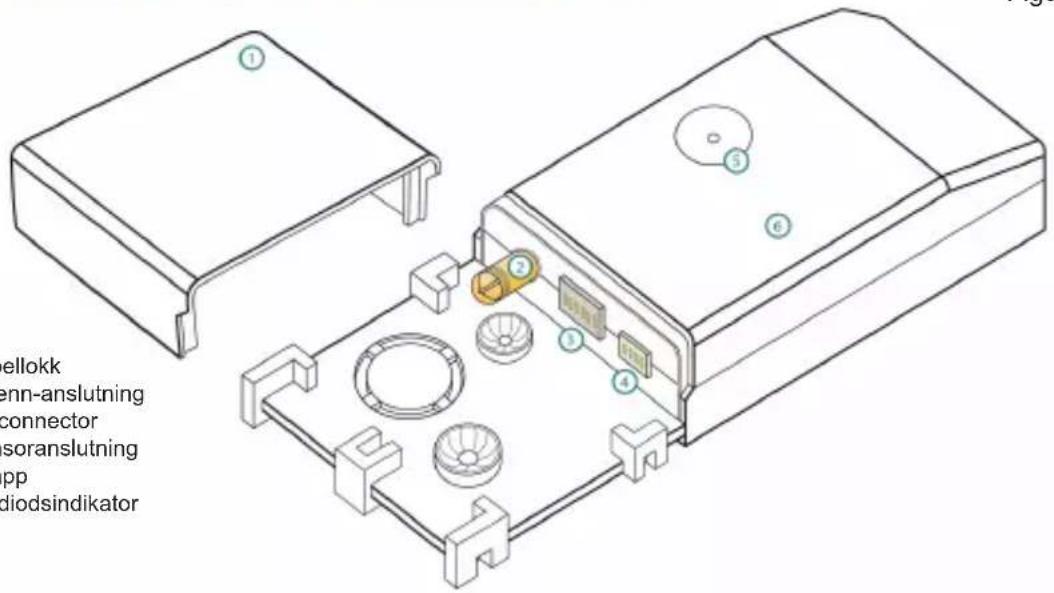

Figur 1

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Vanliga frågor och support

Om du har frågor eller stöter på problem som rör produkten eller installationsförfarandet kan du besöka vårt supportcenter på www.intesishome.com/support/faq.

Se hemsidan www.intesishome.com/downloads för senaste uppdateringen.

4. Installationsöversikt

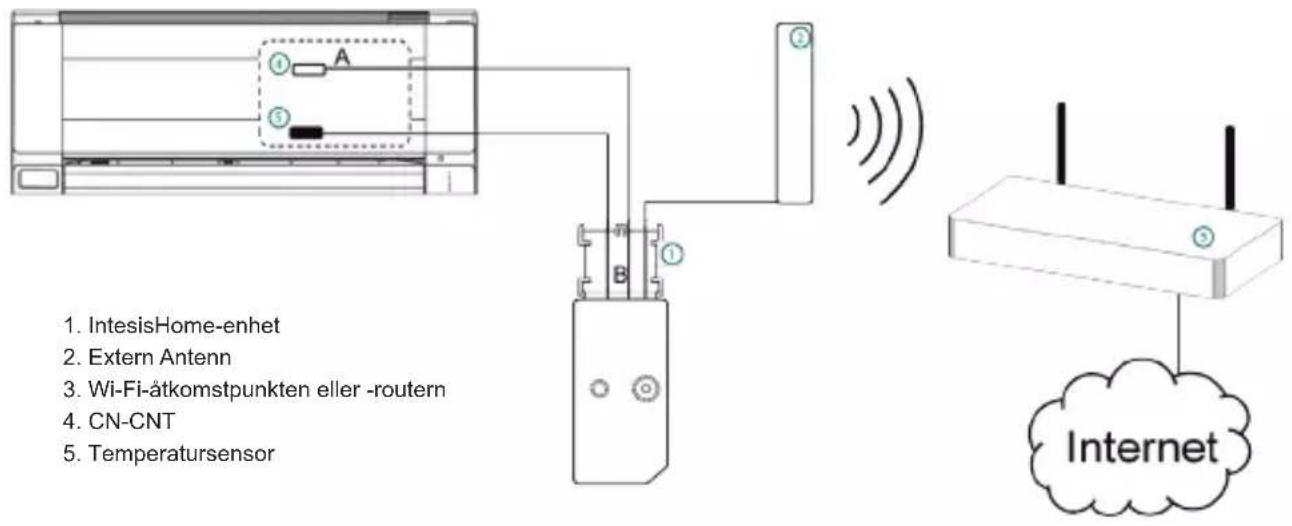

Figur 2

5. Enhetens anslutningar

1. Koppla bort luftkonditioneringsenheten (AC) från strömförsörjningsledningen.

2. Skapa åtkomst till huvudkretskortet.*

3. Leta upp uttagsanslutningen märkt CN-CNT.*

4. Välj en plats för IntesisHome-enheten. Se avsnitt 6 för mer information.

5. Anslut A-änden (den långa änden) av den medföljande kabeln till luftkonditioneringens anslutning märkt CN-CNT och B-änden (den korta änden) till enhetens anslutning för luftkonditionering.

6. Koppla in den externa antennen i antennanslutningen. Se till att skruva in antennanslutningen medurs tills det tar stopp.

7. Installera temperatursensorn (vid behov). Se avsnitt 8 för mer information.

8. Antennen ska placeras utanför luftkonditioneringsenheten, helst lodrätt och så att den pekar direkt mot Wi-Fi-routern eller -åtkomstpunkten (AP). Se avsnitt 7 för mer information.

9. Stäng luftkonditioneringsenheten.

10. Anslut luftkonditioneringsenheten till strömförsörjningsledningen. Om anslutningen till luftkonditioneringsenheten lyckades börjar IntesisHome-enhetens lysdiod att blinka grön och ändras sedan till att lysa stadigt grön.

* Se installations- eller servicehandboken från Panasonic för mer detaljerad information.

IntesisHome-enheten kan installeras både inuti och utanför luftkonditioneringsenheterna.

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

Figur 3

Det här ger en snyggare installation eftersom användaren inte ser enheten under normal drift. Om enheten installeras inuti luftkonditioneringsenheten måste följande punkter beaktas.

- Indikationslysdioden och knappen kommer inte att vara åtkomliga för användaren.

o Lysdioden är en indikation för enhetens status både under anslutning och normalt beteende.
o Knappen används för att omkonfigurera enheten om åtkomstpunktens (AP) konfiguration ändras. Om detta sker måste användaren skapa åtkomst till insidan av luftkonditioneringsenheten.

- Om det inte finns tillräckligt mycket utrymme för installation inuti luftkonditioneringsenheten kan följande åtgärder vidtas:

o Om det beror på vattenledningar byter du sida i luftkonditioneringsenheten där de är anslutna, så får du mer utrymme inuti luftkonditioneringsenheten.
o Ett annat alternativ är att avlägsna stödytan (figur 1).

Enhet Installerad utanför luftkonditioneringsenheten

Om enheten installeras utanför luftkonditioneringsenheten måste följande punkter beaktas.

• Enheten kan sättas fast med skruvar eller dubbelsidig tejp.
• Kabellocket erbjuder flera alternativ för att dra kablarna i önskad riktning.

7. Antennens placering

Genom att placera den externa antennen på lämplig plats och i lämplig position kan du förbättra kommunikationen mellan IntesisHome-enheten och din Wi-Fi-router eller -åtkomstpunkt (AP).

Kom ihåg att skruva in antennanslutningen medurs på rätt sätt tills det tar stopp.

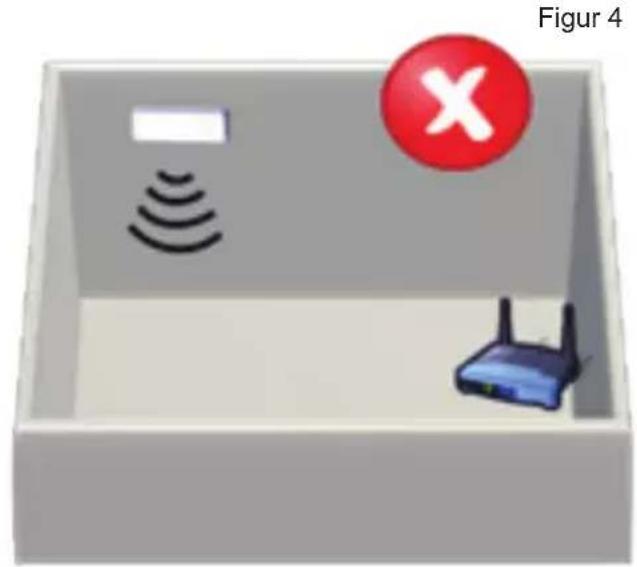

Viktigt: Undvik att placera antennen intill metallytor.

Vikligt: Försök om mögligtattkontrollbaraWi-Fi-Häbekningenppäriinstallationsplatsen. En god Wi-Fi-nivå rekommenderes starkt.

Den externa antennen ska helst fästas så nära Wi-Fi-signalkällan (åtkomstpunkt eller router) som möjligt. Se till att placera antennen vertikalt och så att den pekar direkt mot din Wi-Fi-router eller -åtkomstpunkt (AP).

Antennen i vertikalt läge, och så att den pekar mot WI-Fl-åtkomstpunkten eller -routem

Vid problem med täckningen efter installationen, besök avdelningen för anslutningssupport på vår webbplats med adressen www.intesishome.com/support/faq.

8. Temperatursensorns placering

Den medföljande temperatursensorn behöver bara installeras i MKE- och NKE-enheter. Nyare modeller kräver ingen extern temperatursensor.

Anslut temperatursensorn till enhetens anslutning för temperatursensor (figur 1) och sätt fast den andra änden bredvid sensorn för luftkonditioneringsenhetens luftintag.

Se www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf för mer information

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf
