Produkttyp	Split-Klimaanlage
Modell	CU-E24NKR
Marke	Panasonic
Kühlleistung (BTU/h)	24 000
Stromversorgung	230 V / 50 Hz / einphasig
Kältemittel	R32
Abmessungen Innengerät (B x H x T)	1070 x 290 x 230 mm
Abmessungen Außengerät (B x H x T)	780 x 580 x 280 mm
Gewicht Innengerät	12 kg
Gewicht Außengerät	38 kg
Hauptfunktionen	Kühlen, Heizen, Entfeuchten, Lüften, Nachtmodus
Integriertes Wi-Fi	Ja, über IntesisHome-Modul (optional)
Schallpegel Innengerät (max)	44 dB(A)
Schallpegel Außengerät (max)	54 dB(A)
Energieklasse (Kühlen)	A++
Energieklasse (Heizen)	A+
Saisonale Energieeffizienz (SEER)	6.5
Saisonale Energieeffizienz (SCOP)	4.0
Luftfilter	Antibakterieller Filter, waschbar
Wartung und Reinigung	Filter alle 2 Wochen reinigen, für das Innengerät ein weiches Tuch verwenden
Sicherheit	Automatische Abschaltung bei Überhitzung, Frostschutz
Ersatzteile und Reparierbarkeit	Reparierbarkeitsindex: 7,5/10, Ersatzteile im Panasonic-Netzwerk erhältlich
Allgemeine Informationen	Bedienungsanleitung herunterladbar auf notice-facile.com, geschätzte Lebensdauer 10-15 Jahre

Häufig gestellte Fragen - CU-E24NKR PANASONIC

Wie installiere ich das IntesisHome-Wi-Fi-Modul an meiner Panasonic CU-E24NKR Klimaanlage?

Trennen Sie die Stromversorgung der Klimaanlage, öffnen Sie die Abdeckung, lokalisieren Sie den CN-CNT-Anschluss, schließen Sie das mitgelieferte Kabel an den Anschluss und das Modul an, installieren Sie die Antenne und schließen Sie die Abdeckung. Weitere Einzelheiten finden Sie in der Installationsanleitung.

Wo platziere ich die Wi-Fi-Antenne für eine bessere Verbindung?

Platzieren Sie die Antenne außerhalb der Klimaanlage in vertikaler Position, direkt auf Ihren Wi-Fi-Router gerichtet, vorzugsweise nicht auf einer Metalloberfläche.

Wie reinige ich den Luftfilter?

Öffnen Sie die Frontabdeckung des Innengeräts, entfernen Sie den Filter, waschen Sie ihn mit lauwarmem Wasser, trocknen Sie ihn vollständig und setzen Sie ihn wieder ein. Reinigen Sie ihn alle zwei Wochen.

Was tun, wenn die LED-Anzeige des IntesisHome-Moduls grün blinkt?

Das grüne Blinken zeigt an, dass das Modul versucht, eine Verbindung zum Wi-Fi-Netzwerk herzustellen. Warten Sie, bis es dauerhaft leuchtet. Wenn es sich nicht stabilisiert, überprüfen Sie die Konfiguration Ihres Routers.

Kann ich die Klimaanlage ohne das Wi-Fi-Modul verwenden?

Ja, die Klimaanlage funktioniert eigenständig mit ihrer Fernbedienung. Das Wi-Fi-Modul ist optional für die Fernsteuerung über die IntesisHome-App.

Wie stelle ich die Solltemperatur ein?

Verwenden Sie die Fernbedienung, um die gewünschte Temperatur einzustellen. Der Solltemperaturbereich liegt je nach Modus in der Regel zwischen 16°C und 30°C.

Wie hoch ist der Stromverbrauch im Standby?

Im Standby verbraucht die Klimaanlage weniger als 1 Watt. Das Wi-Fi-Modul kann zusätzlich etwa 2 Watt verbrauchen.

Wie aktiviere ich den Nachtmodus?

Drücken Sie die Taste 'MODE' auf der Fernbedienung, bis 'NIGHT' oder 'SLEEP' ausgewählt ist. Die Klimaanlage passt die Temperatur automatisch für einen nächtlichen Komfort an.

Die Klimaanlage kühlt nicht mehr, was ist zu überprüfen?

Überprüfen Sie den Luftfilter, stellen Sie sicher, dass das Außengerät nicht blockiert ist, dass die Solltemperatur niedriger als die Raumtemperatur ist und dass der Modus 'COOL' ausgewählt ist.

Wo finde ich Ersatzteile für meine Klimaanlage?

Ersatzteile sind bei autorisierten Panasonic-Servicezentren erhältlich. Besuchen Sie die Panasonic-Website oder kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG CU-E24NKR PANASONIC

INSTALLATIONSANLEITUNG

GUIDE D'INSTALLATION

GUIDA PER L'INSTALLATION

GUÍA DE INSTALACIÓN

CONTENTS

English 3

Deutsch 7

Français 11

Italiano 15

Español 19

Norsk 23

Svenska 27

Dansk 31

Nederlands 35

Polski 39

Russian 43

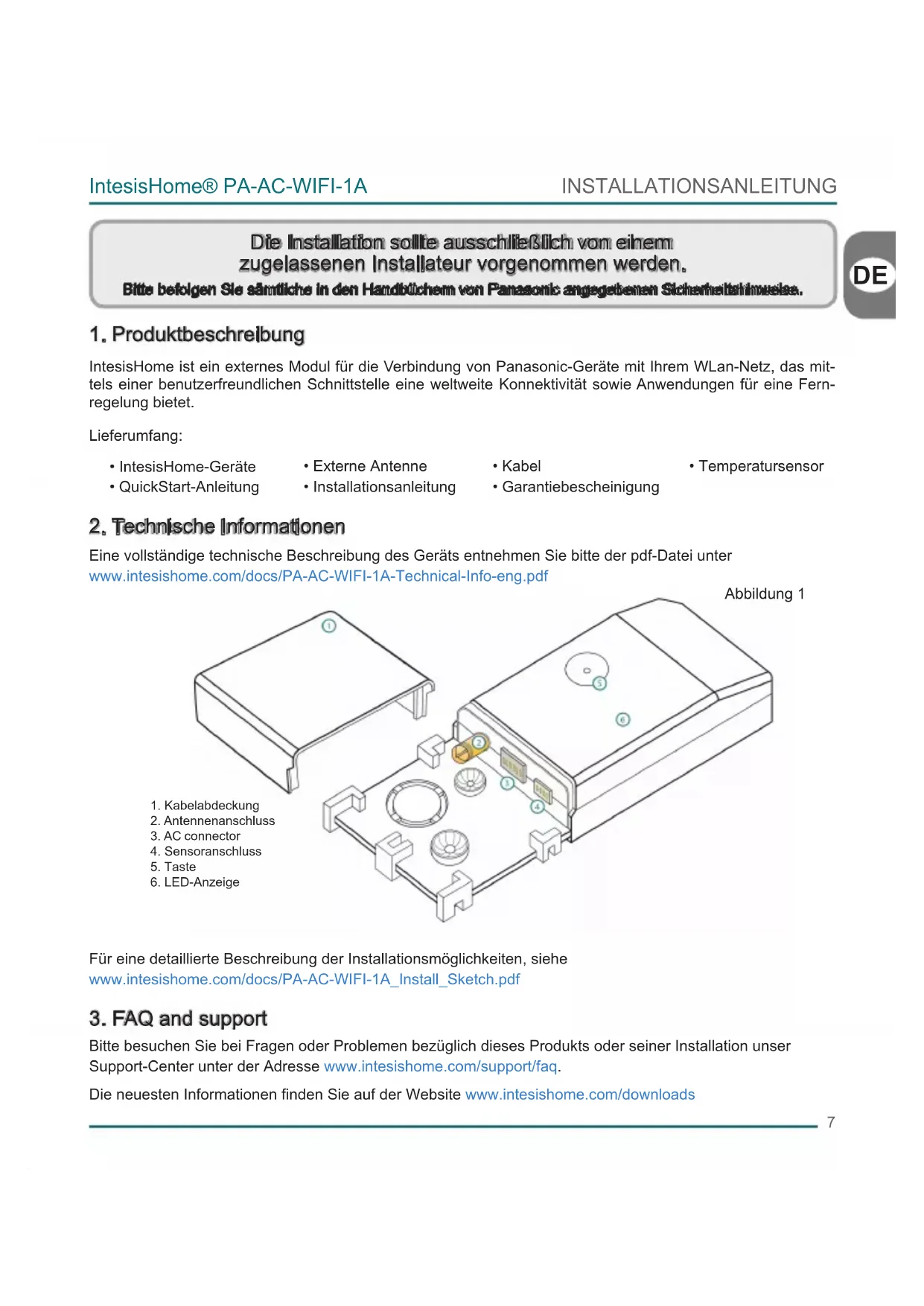

Die Installation sollte ausschließlich von einem zugelassenen Installateur vorgenommen werden.

Bitte befolgen Sie sämtliche in den Handbüchtem von Panasonic angegebenen Sicherheitshinweise.

DE

1. Produktbeschreibung

IntesisHome ist ein externes Modul für die Verbindung von Panasonic-Geräte mit Ihrem Wlan-Netz, das mittels einer benutzerfreundlichen Schnittstelle eine weltweite Konnektivität sowie Anwendungen für eine Fernregelung bietet.

Lieferumfang:

- IntesisHome-Geräte

- Externe Antenne

• Kabel

- Temperatursensor

- QuickStart-Anleitung

• Installationsanleitung

• Garantiebescheinigung

2. Technische Informationen

Eine vollständige technische Beschreibung des Geräts entnehmen Sie bitte der pdf-Datei unter www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

Für eine detaillierte Beschreibung der Installationsmöglichkeiten, siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ and support

Bitte besuchen Sie bei Fragen oder Problemen bezüglich dieses Produkts oder seiner Installation unser Support-Center unter der Adresse www.intesishome.com/support/faq.

Die neuesten Informationen finden Sie auf der Website www.intesishome.com/downloads

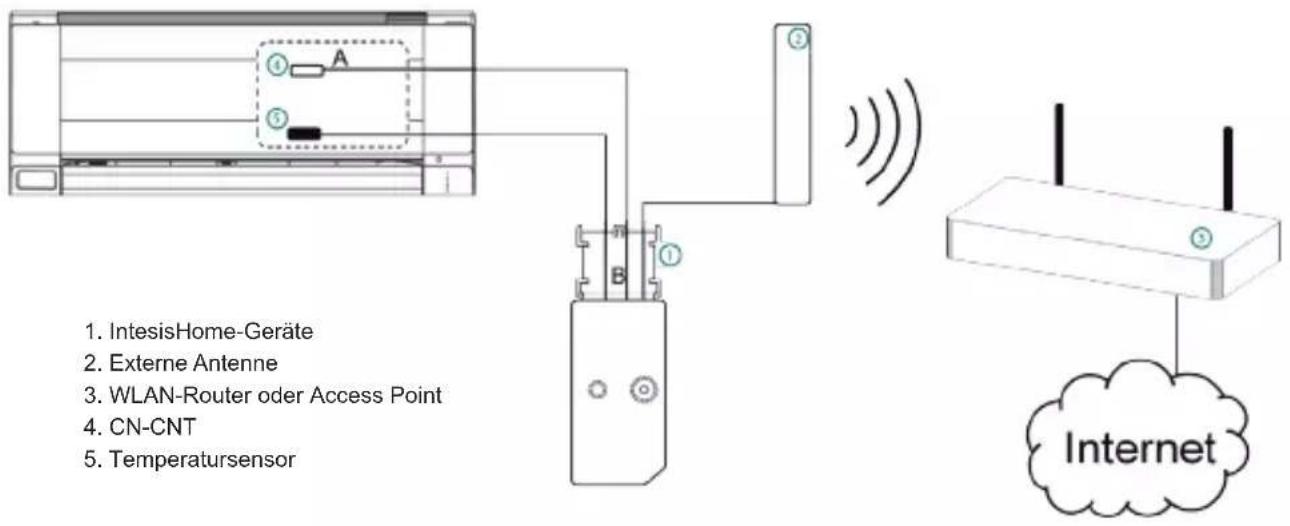

4. Installationsübersicht

Abbildung 2

5. Geräteanschlüsse

1. Trennen Sie die Klimaanlage (AC) vom Stromnetz.

2. Zugriff auf die Leiterplatte.*

3. Suchen Sie den als CN-CNT markierten Anschluss.*

4. Wählen Sie einen Installationsort für IntesisHome aus. Siehe Abschnitt 6 für nähere Informationen.

5. Verbinden Sie das (längere) Ende "A" des mitgelieferten Kabels mit dem Anschluss CN-CNT an der Kli maanlage und das (kürzere) Ende "B" mit dem dafür vorgesehenen Anschluss an Ihrem Gerät.

6. Verbinden Sie die externe Antenne mit dem Antennenanschluss. Verbinden Sie den Antennenstecker mit den Anschluss, indem Sie eine Drehung im Uhrzeigersinn durchführen, bis er einrastet.

7. (Soweit erforderlich) Installieren Sie den Temperatursensor. Siehe Abschnitt 8 für nähere Informationen.

8. Platzieren Sie die Antenne außerhalb der Klimaanlage, vorzugsweise in vertikaler Position, und stellen Sie sicher, dass diese direkt auf den WLAN-Router oder Access Point (AP) zeigt. Siehe Abschnitt 7 für nähere Informationen.

9. Schließen Sie die Klimaanlage.

10. Verbinden Sie die Klimaanlage erneut mit dem Stromnetz. Wenn die Verbindung zur Klimaanlage erfolgreich hergestellt werden konnte, beginnt die LED-Leuchte von IntesisHome zunächst zu blinken, und wechselt dann auf ein durchgehendes grünes Licht.

* Siehe Installations- oder Wartungshandbuch von Panasonic für nähere Informationen.

6. Gerätestandort

IntesisHome kann sowohl innerhalb als auch außerhalb von Klimaanlagen installiert werden.

Für eine detaillierte Beschreibung der Installationsmöglichkeiten, siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

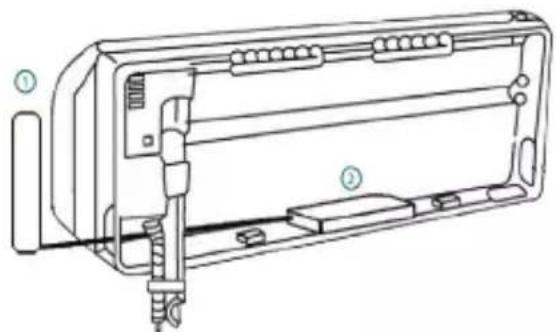

Abbildung 3

Innerhalb der Klimaanlage

Außerhalb der Klimaanlage

1. Externe Antenne
2. IntesisHome-Geräte

Installation des Geräts Innerhalb der Klimaanlage oder "versteckt"

Diese Installationsart ist eleganter, da der Benutzer das Gerät im normalen Betrieb nicht sieht. Wenn das Gerät innerhalb der Klimaanlage installiert wird, sind folgende Punkte zu beachten:

• In diesem Fall hat der Benutzer keinen Zugriff auf die LED-Lampe und die Taste.
o Die LED-Lampe dient zur Anzeige des Betriebsstatus während dem Verbindungsaufbau und im normalen Betrieb.
o Die Taste wird verwendet, um das Gerät neu zu konfigurieren, wenn sich die Konfiguration des Access Point (AP) ändert. In diesem Fall muss der Benutzer die Klimaanlage öffnen, um das Gerät neu zu konfigurieren.
- Wenn innerhalb der Klimaanlage nicht ausreichend Platz für die Installation vorhanden ist, kann folgendermaßen vorgegangen werden:
o Wenn aufgrund von Wasserleitungen nicht genügend Platz vorhanden ist, können diese auf der anderen Seite der Klimaanlage angeschlossen werden, um innerhalb des Gehäuses mehr Platz zu schaffen

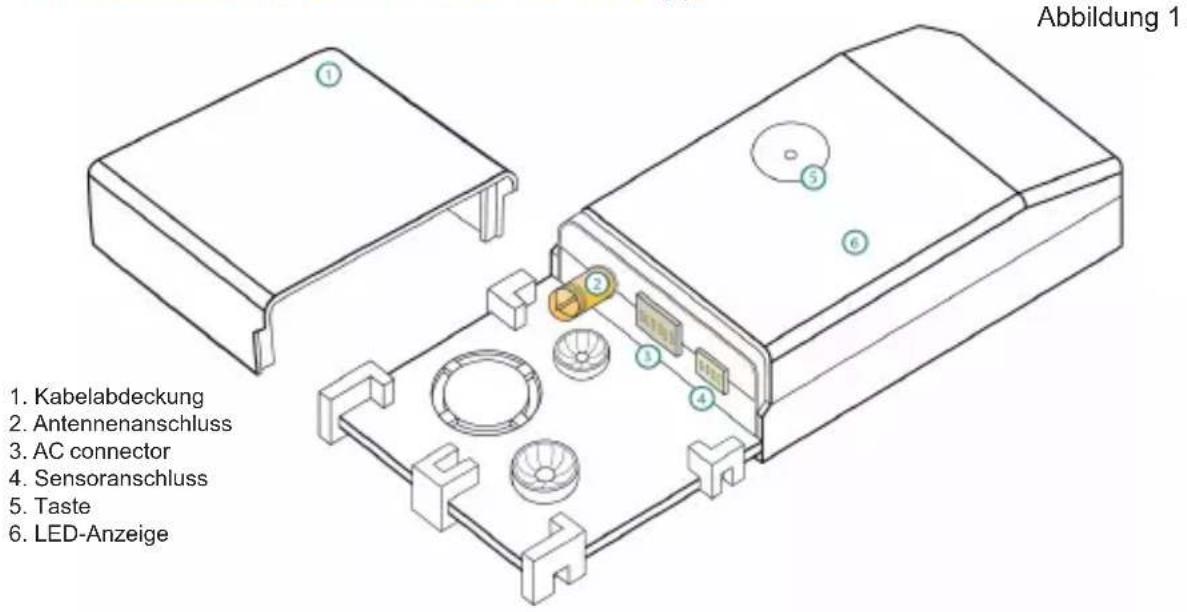

o Andernfalls kann die Stützplatte entfernt werden (Abbildung 1)

Installation des Geräts außerhalb der Klimaanlage

Wenn das Gerät außerhalb der Klimaanlage installiert wird, sind folgende Punkte zu beachten:

• Das Gerät kann durch Schrauben oder doppelseitiges Klebeband befestigt werden.
  • Die Kabelabdeckung verfügt über verschiedene Optionen, um die Kabel in die gewünschte Richtung zu verlegen.

7. Platzierung der Antenne

Die Positionierung der externen Antenne an dem korrekten Standort und in der bestmöglichen Position verbessert die Kommunikation zwischen IntesisHome und Ihrem WLAN-Router oder Access Point (AP).

Verbinden Sie den Antennenstecker mit den Anschluss, indem Sie eine Drehung im Uhrzeigersinn durchführen, bis er einrastet.

Wichtig: Vermelden Sie eine Positionierung des Geräts in der Nähe von Metallflächen

Wichtig: Überprüfen Sie, sofern möglich, den WLan-Empfang im Installationsbereich. Ein guter WLan-Empfang wird dringend empfohlen.

Fixieren Sie die externe Antenne vorzugsweise so nahe wie möglich an der WLAN-Signalquelle (Access Point oder Router). Bitte stellen Sie sicher, dass sich die Antenne in einer vertikalen Position befindet und direkt auf Ihren WLAN-Router oder Access Point (AP) zeigt.

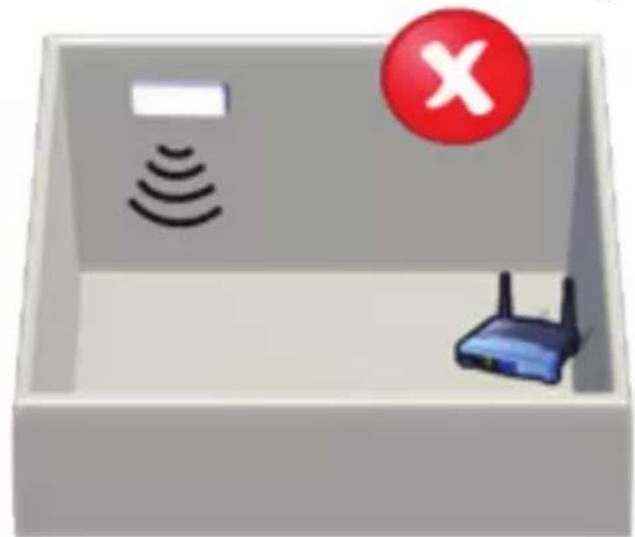

Abbildung 4

Antenne im vertikaler Position, zeigt direkt auf WLAN-Router oder Access Point.

Antenne in horizontaler Position, zeigt nicht direkt auf WLAN-Router oder Access Point

Wenn Sie nach der Installation Probleme mit dem Empfang haben, bitte besuchen Sie den entsprechenden Abschnitt auf unserer Internetseite für nähere Informationen www.intesishome.com/support/faq.

8. Platzierung des Temperatursensors

Der mitgelieferte Temperatursensor muss nur bei MKE- und NKE-Geräten installiert werden. Die neueren Modelle benötigen keinen externen Temperatursensor.

Verbinden Sie den Temperatursensor mit dem dafür vorgesehenen Anschluss am Gerät (Abbildung 1) und befestigen Sie das andere Ende neben dem Lufteingangssensor der Klimaanlage.

Siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf für nähere Informationen.
