Тип продукта	Сплит-система кондиционера, наружный блок
Бренд	Panasonic
Модель	CU-E15NKR
Холодопроизводительность	5.0 кВт (17 000 BTU/h)
Теплопроизводительность	6.0 кВт (20 500 BTU/h)
Электропитание	230 В ~ 50 Гц, однофазное
Потребляемая мощность (охлаждение)	1.5 кВт
Потребляемая мощность (обогрев)	1.8 кВт
Хладагент	R32
Размеры (наружный блок)	780 x 650 x 290 мм (Д x В x Г)
Вес (наружный блок)	34 кг
Уровень шума (наружный)	48 дБ(А)
Основные функции	Охлаждение, обогрев, осушение, вентиляция, тихий режим, таймер 24ч
Энергетический класс (охлаждение)	A++
Энергетический класс (обогрев)	A+
Обслуживание и очистка	Очищайте воздушные фильтры каждые 2 недели пылесосом или теплой водой. Проверяйте ребра конденсатора раз в год.
Безопасность	Устройство автоматического отключения при перегреве, защита от замерзания, обнаружение утечки хладагента
Запасные части и ремонтопригодность	Индекс ремонтопригодности: 8.2/10. Запасные части доступны через авторизованный сервис Panasonic.
Общая информация	Совместимость с инфракрасным пультом управления, инверторный привод, гарантия производителя 2 года.

Часто задаваемые вопросы - CU-E15NKR PANASONIC

Как установить кондиционер Panasonic CU-E15NKR?

Установка должна выполняться сертифицированным специалистом. Убедитесь, что соблюдены минимальные расстояния вокруг наружного блока и надежно закреплены настенные кронштейны.

Какое потребление электроэнергии у CU-E15NKR?

В режиме охлаждения потребление составляет около 1.5 кВт, а в режиме обогрева — около 1.8 кВт.

Как чистить фильтры внутреннего блока?

Снимите фильтры, расположенные под передней панелью, и очистите их с помощью пылесоса или теплой мыльной воды. Полностью высушите их перед установкой на место.

Что делать, если кондиционер не охлаждает должным образом?

Сначала проверьте, чисты ли фильтры и что заданная температура ниже комнатной. Также убедитесь, что наружный и внутренний блоки не заблокированы.

Можно ли использовать CU-E15NKR зимой для обогрева?

Да, эта модель является реверсивным тепловым насосом. Она может эффективно обогревать при наружных температурах до -10°C.

Какой типичный срок службы кондиционера?

При регулярном обслуживании (чистка фильтров, проверка холодильного контура) срок службы может достигать 10–15 лет.

Как получить запасные части?

Запасные части доступны в сервисном центре Panasonic или у авторизованных продавцов. Для заказа укажите точную модель (CU-E15NKR).

Кондиционер издает ненормальный шум, что делать?

Необычный шум может быть вызван ослабленными деталями или препятствием в турбине. Выключите прибор и обратитесь к специалисту для осмотра.

Как использовать таймер?

На пульте управления нажмите кнопку 'Таймер', чтобы запрограммировать время выключения или включения. Установите нужное время с помощью стрелок и подтвердите.

Какой хладагент используется в модели CU-E15NKR?

В этой модели используется хладагент R32, более экологичный, чем старые жидкости. Убедитесь, что все работы выполняются профессионалом.

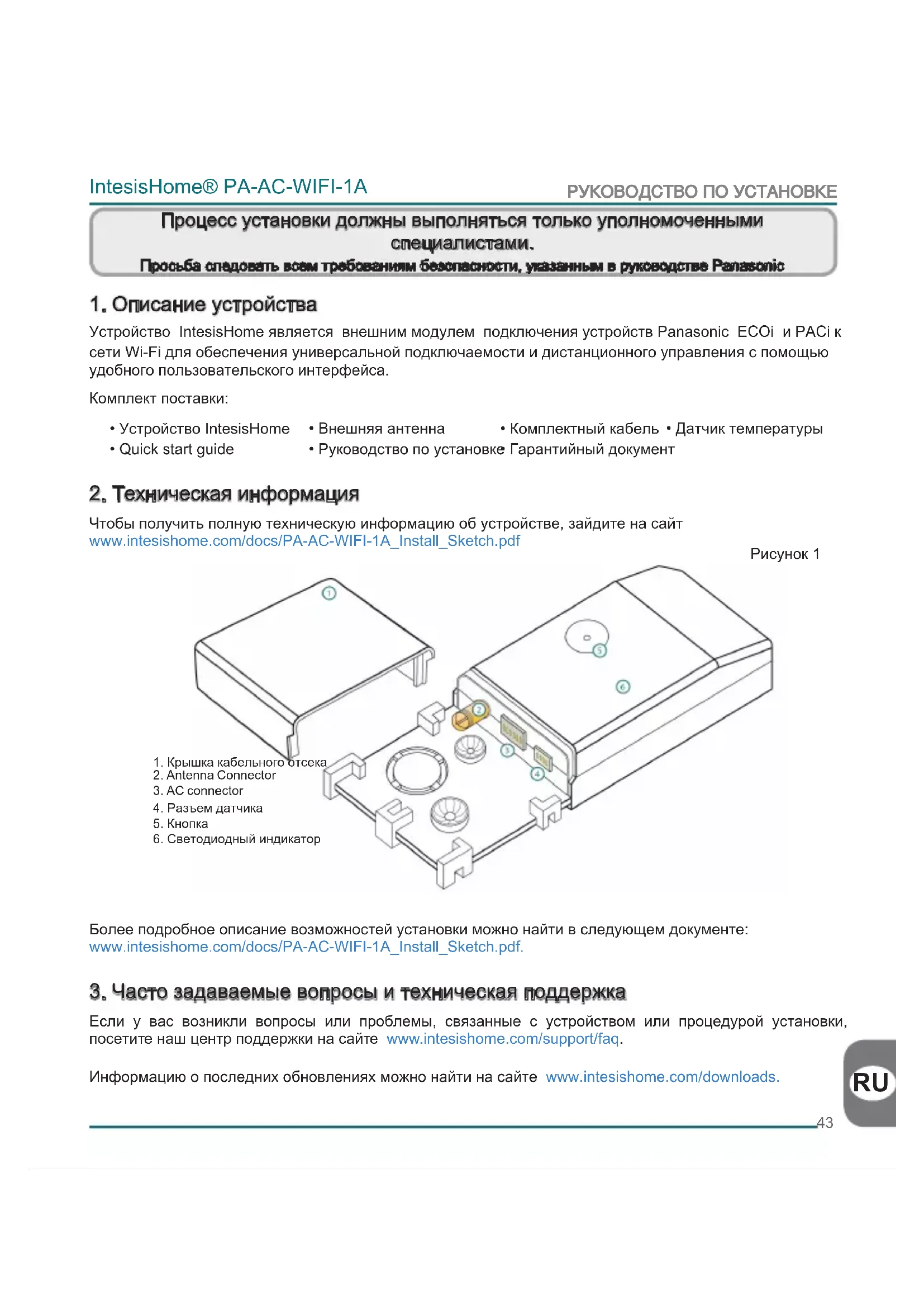

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CU-E15NKR PANASONIC

Процесс установки должны выполняться только уполномоченными специалистами. Просьба спадовать всем требованиям безопасности, указанным в руководстве Рапасоліс

1. Описание устройства

Устройство IntesisHome является внешним модулем подключения устройств Panasonic ECOi и PACi к сети Wi-Fi для обеспечения универсальной подключаемости и дистанционного управления с помощью удобного пользовательского интерфейса.

Комплект поставки:

- Устройство IntesisHome

• Внешняя антенна

• Комплектный кабель • Датчик температуры

- Quick start guide

• Руководство по установке Гарантийный документ

2. Техническая информация

Чтобы получить полную техническую информацию об устройстве, зайдите на сайт www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

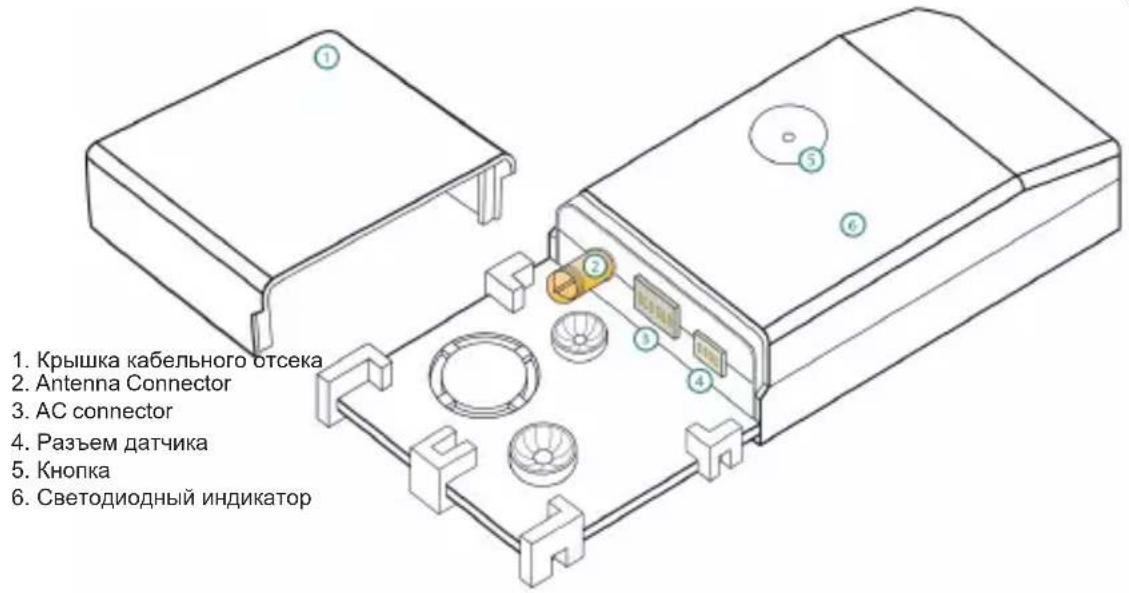

Рисунок 1

1. Крышка кабельного отсека 2. Antenna Connector 3. AC connector 4. Разъем датчика 5. Кнопка 6. Светодиодный индикатор

Более подробное описание возможностей установки можно найти в следующем документе: www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

3. Часто задаваемые вопросы и техническая поддержка

Если у вас возникли вопросы или проблемы, связанные с устройством или процедурой установки, посетите наш центр поддержки на сайте www.intesishome.com/support/faq.

Информацию о последних обновлениях можно найти на сайте www.intesishome.com/downloads.

4. Общее описание установки

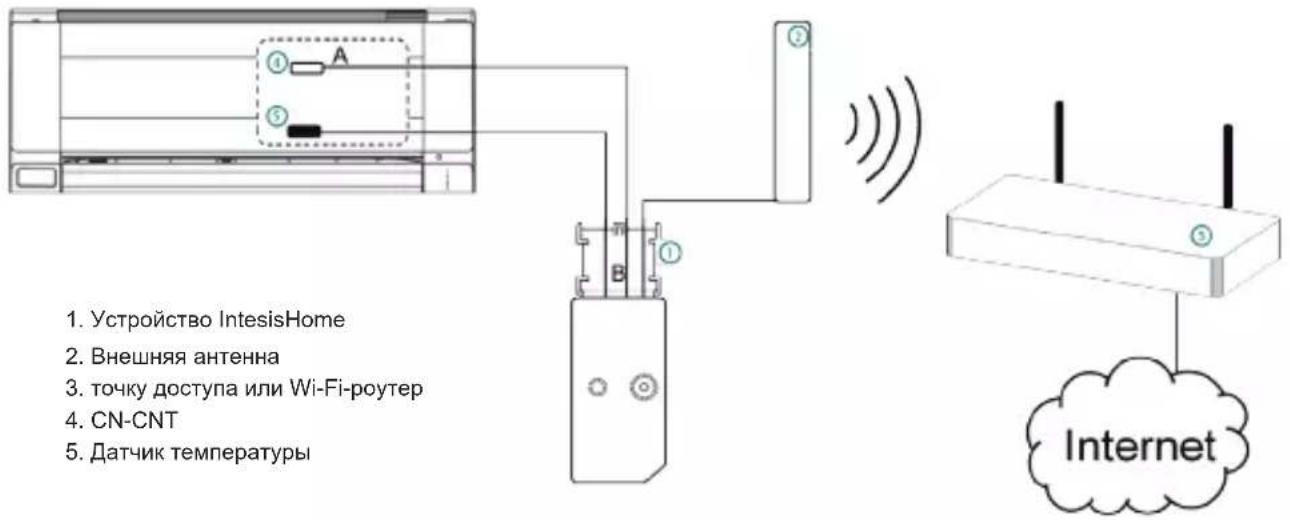

Рисунок 2

1. Устройство IntesisHome 2. Внешняя антенна 3. точку доступа или Wi-Fi-роутер 4. CN-CNT 5. Датчик температуры

5. Подключение устройства

1. Отсоедините кондиционер от сети питания.
2. Откройте крышку доступа к главной печатной плате.*
3. Найдите разъем с шифром CN-CNT.*
4. Выберите место для установки устройства IntesisHome. Подробнее см. раздел 6.
5. Подключите конец А (длинный) комплектного кабеля к разъему кондиционера, обозначенному CN-CNT, а конец В (короткий) к разъему AC устройства.
6. Вставьте кабель внешней антенны в разъем для антенны. Соединитель антенного кабеля необходимо вкрутить в гнездо по часовой стрелке до упора.
7. При необходимости установите датчик температуры. Подробнее см. раздел 8.
8. Выведите антенну за корпус кондиционера желательно в вертикальном положении и направьте прямо на Wi-Fi роутер или точку доступа (AP). Подробнее см. раздел 7.
9. Закройте блок кондиционера.
10. Подключите кондиционер к сети питания. Если соединение с кондиционером установлено, зеленый светодиод системы IntesisHome сперва начнет мигать, а затем будет гореть не мигая.
    * Подробнее см. Руководство по установке или обслуживанию Panasonic.

6. Размещение устройства

Устройство IntesisHome можно устанавливать как внутри кондиционера, так вне его.

Более подробное описание возможностей установки можно найти в следующем документе: www.intes-ishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

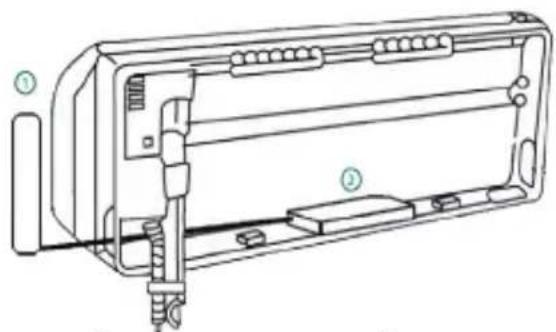

Рисунок 3

Внутри кондиционера Скрытая установка
1. Внешняя антенна
2. Устройство IntesisHome

Установка внутри кондиционера или скрытая установка

Такой вид установки аккуратнее, хотя в обычных условиях эксплуатации устройство скрыто от глаз пользователя. В случае установки устройства внутри кондиционера необходимо учесть следующие особенности.

- Светодиодный индикатор и кнопка в этом случае будут недоступными для пользователя

о Индикатор показывает состояние устройства как при подключении, так и в нормальном режиме работы.
о о Кнопка используется для перепрограммирования устройства при смене точки доступа (АР). В этом случае пользователь вынужден будет открыть доступ к внутренней части кондиционера.

- Если внутри кондиционера недостаточно места для установки устройства, необходимо выполнить следующее:

о Если места не хватает по причине водяных трубок, подсоедините их к кондиционеру с противоположной стороны.
о Или же можно снять опорную поверхность (Рис.1).

Установка вне кондиционера

В случае установки устройства вне кондиционера необходимо учесть следующие особенности.

• Устройство можно закрепить как на винтах, так и на двустороннем скотче.
• Конструкция крышки кабельного отсека дает возможность укладывать кабели в нужном направлении.

RU

7. Положение антенны

Установленная в надлежащем месте и направлении внешняя антенна улучшает связь между устройством IntesisHome и Wi-Fi-роутером или точкой доступа (ТД).

Помните, что соединитель антенного кабеля необходимо вкрутить в гнездо по часовой стрелке до упора

Важно: Не устаufenяваййте антенну вбликам металлических поверхностей.

Важно: Попытайтесь проверить поирятнее свяг Wi-Fi неотете установки, если это возможно. Мы настоятельно рекомендуем иметь хороший уровень сигнала Wi-Fi.

Внешнюю антенну необходимо устанавливать максимально близко к источнику сигнала Wi-Fi (точке доступа или маршрутизатору). Пожалуйста, проверьте, чтобы антенна находилась в вертикальном положении и была направлена прямо на Wi-Fi-роутер или точку доступа (ТД).

Рисунок 4

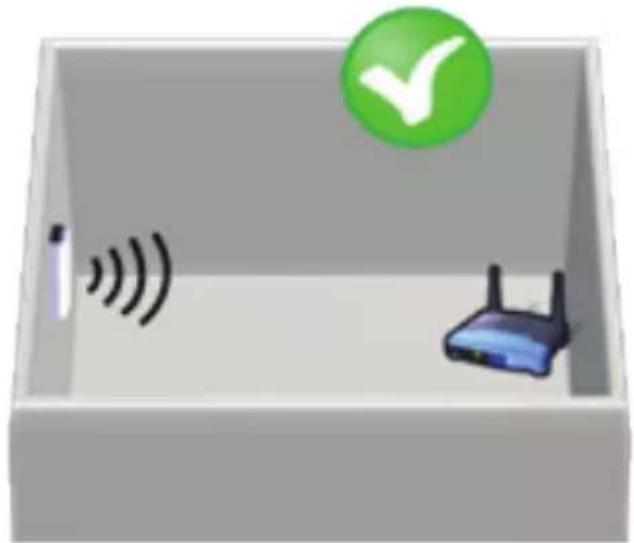

Антенна находится в вертикальном положении и направлена на точку доступа или WI-Fl-роуляр

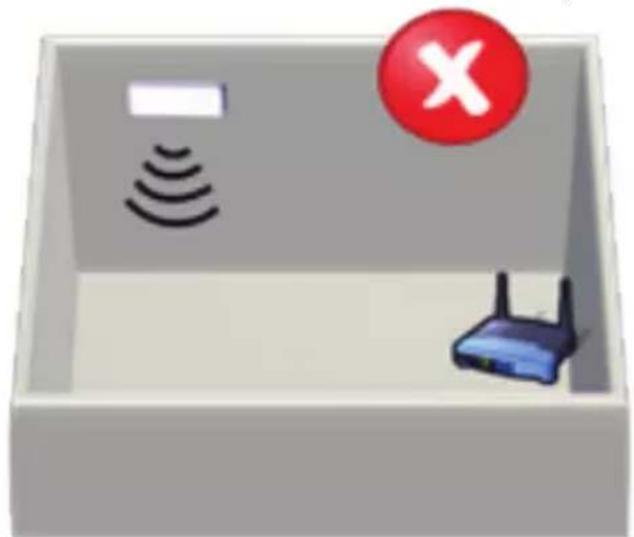

Антенна находится в горизонтальном положении на направлена на точку доступа или WI-FI-роутер

Если после установки у вас возникли проблемы с покрытием, зайдите в раздел поддержки соединений сайта www.intesishome.com/support/faq

8. Место установки датчика температуры

Комплектный датчик температуры требует отдельной установки только в моделях МКЕ и NКЕ. В более новых моделях внешний температурный датчик не требуется.

Подсоедините датчик температуры к разъему температурного датчика устройства (Рис.1), а второй конец кабеля – к датчику приточного воздуха кондиционера.

Смотрите дополнительную pdf.
