CU-E15NKR - Acondicionador de aire PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado split sistema, unidad exterior
Marca	Panasonic
Modelo	CU-E15NKR
Capacidad de refrigeración	5.0 kW (17 000 BTU/h)
Capacidad de calefacción	6.0 kW (20 500 BTU/h)
Alimentación eléctrica	230 V ~ 50 Hz, monofásico
Consumo eléctrico (refrigeración)	1.5 kW
Consumo eléctrico (calefacción)	1.8 kW
Refrigerante	R32
Dimensiones (unidad exterior)	780 x 650 x 290 mm (An x Al x Pr)
Peso (unidad exterior)	34 kg
Nivel sonoro (exterior)	48 dB(A)
Funciones principales	Refrigeración, calefacción, deshumidificación, ventilación, modo silencioso, temporizador 24h
Clase energética (refrigeración)	A++
Clase energética (calefacción)	A+
Mantenimiento y limpieza	Limpiar los filtros de aire cada 2 semanas con una aspiradora o agua tibia. Verificar las aletas del condensador una vez al año.
Seguridad	Dispositivo de parada automática en caso de sobrecalentamiento, protección anticongelante, detección de fuga de refrigerante
Piezas de repuesto y reparabilidad	Índice de reparabilidad: 8.2/10. Piezas de repuesto disponibles a través del servicio autorizado Panasonic.
Información general	Compatible con control remoto por infrarrojos, conducción inverter, garantía del fabricante 2 años.

Preguntas frecuentes - CU-E15NKR PANASONIC

¿Cómo instalar el aire acondicionado Panasonic CU-E15NKR?

La instalación debe ser realizada por un técnico autorizado. Asegúrese de respetar las distancias mínimas alrededor de la unidad exterior y de fijar bien los soportes murales.

¿Cuál es el consumo eléctrico del CU-E15NKR?

En modo refrigeración, el consumo es de aproximadamente 1.5 kW y en modo calefacción de aproximadamente 1.8 kW.

¿Cómo limpiar los filtros de la unidad interior?

Retire los filtros ubicados debajo del panel frontal y límpielos con una aspiradora o agua tibia jabonosa. Séquelos completamente antes de volver a colocarlos.

¿Qué hacer si el aire acondicionado no enfría correctamente?

Verifique primero que los filtros estén limpios y que la temperatura de consigna sea inferior a la temperatura ambiente. Asegúrese también de que las unidades exterior e interior no estén obstruidas.

¿Se puede usar el CU-E15NKR en invierno para calentar?

Sí, este modelo es una bomba de calor reversible. Puede calentar eficazmente hasta temperaturas exteriores de -10°C aproximadamente.

¿Cuál es la vida útil típica del aire acondicionado?

Con un mantenimiento regular (limpieza de filtros, verificación del circuito frigorífico), la vida útil puede alcanzar de 10 a 15 años.

¿Cómo obtener las piezas de repuesto?

Las piezas de repuesto están disponibles a través del servicio postventa de Panasonic o de los distribuidores autorizados. Tenga a mano el modelo exacto (CU-E15NKR) para realizar el pedido.

El aire acondicionado hace ruido anormal, ¿qué hacer?

Un ruido inusual puede deberse a piezas sueltas o a un obstáculo en la turbina. Apague el aparato y contacte a un técnico para inspección.

¿Cómo usar el temporizador?

En el control remoto, presione el botón 'Temporizador' para programar la hora de apagado o encendido. Ajuste la hora deseada con las flechas y confirme.

¿Qué refrigerante utiliza el modelo CU-E15NKR?

Este modelo utiliza el refrigerante R32, más respetuoso con el medio ambiente que los fluidos anteriores. Asegúrese de que cualquier intervención sea realizada por un profesional.

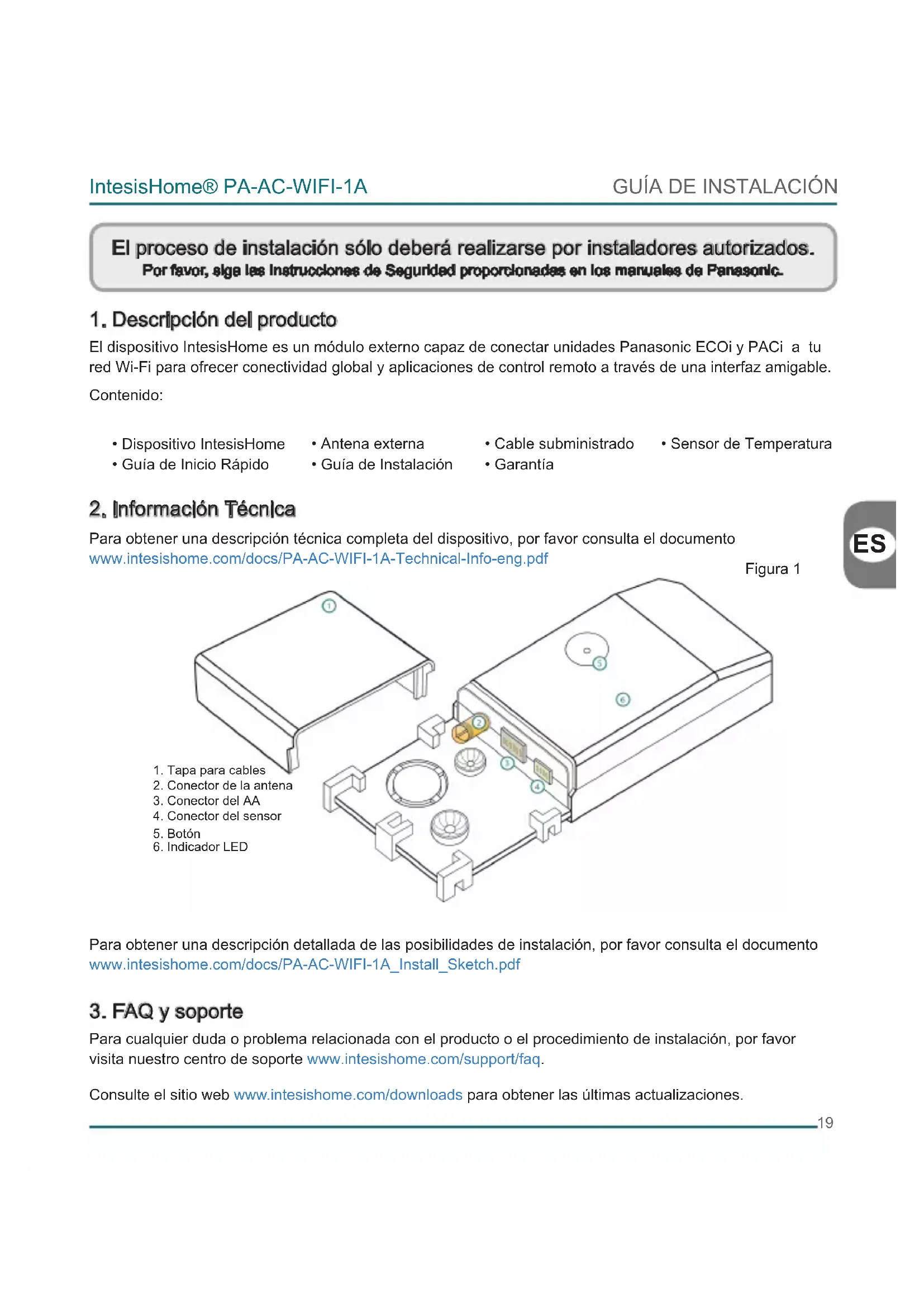

MANUAL DE USUARIO CU-E15NKR PANASONIC

- Guía de Inicio Rápido

- Guía de Instalación

- Garantía

El proceso de instalación sólo deberá realizarse por instaladores autorizados. Por favor, algo les Instrucciones de Seguridad proporcionadas en los manuales de Panasonic.

1. Descripción del producto

El dispositivo IntesisHome es un módulo externo capaz de conectar unidades Panasonic ECOi y PACi a tu red Wi-Fi para ofrecer conectividad global y aplicaciones de control remoto a través de una interfaz amigable. Contenido:

• Dispositivo IntesisHome

- Antena externa

- Cable subministrado

- Sensor de Temperatura

- Guía de Inicio Rápido

- Guía de Instalación

- Garantía

2. Información Técnica

Para obtener una descripción técnica completa del dispositivo, por favor consulta el documento www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

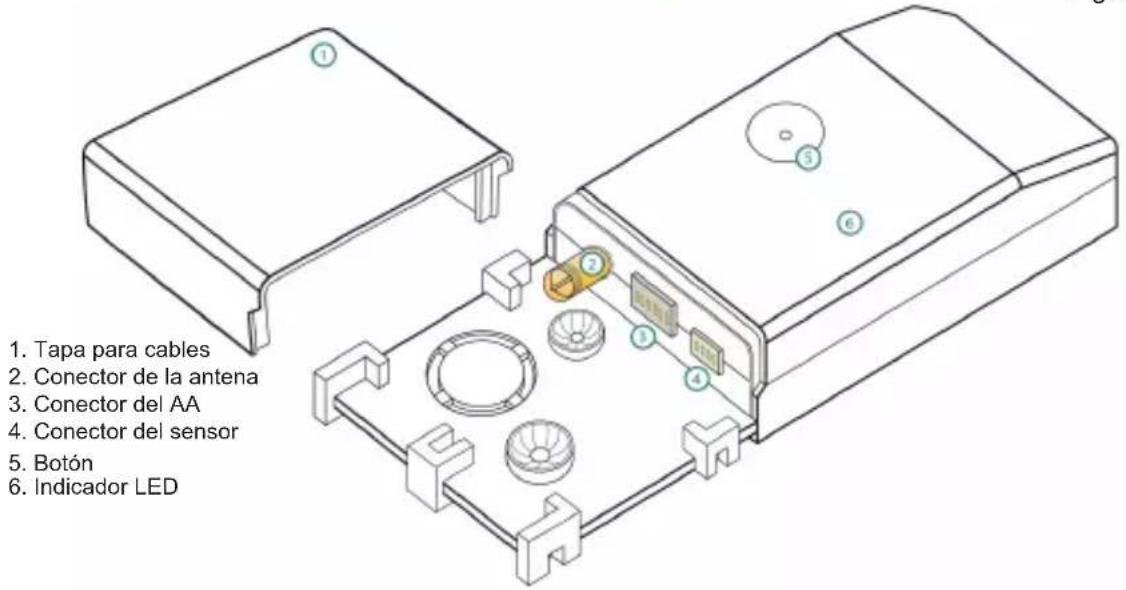

Figura 1

1. Tapa para cables 2. Conector de la antenna 3. Conector del AA 4. Conector del sensor 5. Botón 6. Indicador LED

Para obtener una descripción detallada de las posibilidades de instalación, por favor consulta el documento www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ y soporte

Para cualquier duda o problema relacionada con el producto o el procedimiento de instalación, por favor visita nuestro centro de soporte www.intesishome.com/support/faq.

Consulte el sitio web www.intesishome.com/downloads para obtener las últimas actualizaciones.

4. Resumen de la instalación

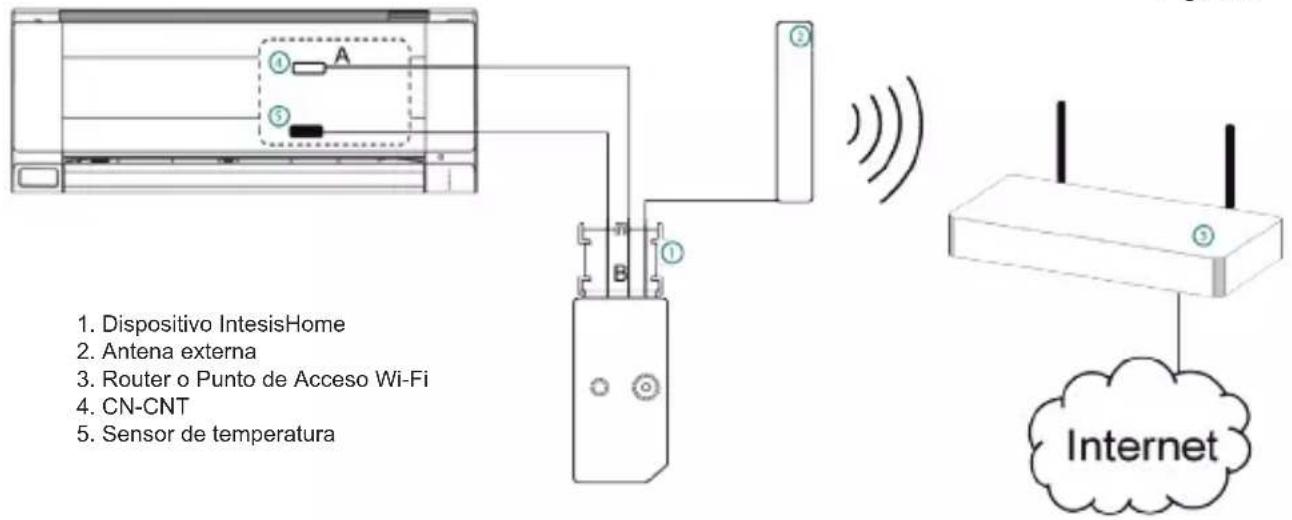

Figura 2

1. Dispositivo IntesisHome 2. Antena externa 3. Router o Punto de Acceso Wi-Fi 4. CN-CNT 5. Sensor de temperatura

5. Conexión del dispositivo

1. Desconecte el sistema de Aire Acondicionad (AC) de la alimentación.

2. Acceda a la Placa Electrónica Principal.*

3. Localice el conector marcado como CN-CNT.*

4. Seleccione una localización para el dispositivo IntesisHome. Vea la sección 6 para más información.

5. Conecte el extremo A (el extreme largo) del cable subministrado al conector CN-CNT de la unidad de Aire Acondicionado y el extremo B (el extreme corto) en el conector AC de nuestro dispositivo.

6. Conecte la antena externa en el conector de antena. Asegúrese de roscar el conector en el sentido de las agujas del reloj hasta que haga tope.

7. (Si es necesario) Instale el Sensor de Temperatura. Vea la sección 8 para más información.

8. Sitúe la antena fuera del AC, preferiblemente en posición vertical y apuntando directamente hacia el Punto de Acceso (PA) o Router Wi-Fi. Vea la sección 7 para más información.

9. Cierre la unidad de Aire Acondicionado.

10. Conecte el AC a la alimentación. Si la conexión con el Aire Acondicionado has sido exitosa, el LED del dispositivo IntesisHome empezará a parpadear en verde y posteriormente cambiará a verde fijo.

* Consulte el manual de instalación o manual de servicio de Panasonic para más información.

6. Ubicación del dispositivo

El dispositivo IntesisHome puede ser instalado tanto en el interior como en el exterior de las unidades de AA

Para tener más información acerca de las diferentes posibilidades de instalación, por favor visite nuestras recomendaciones en www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

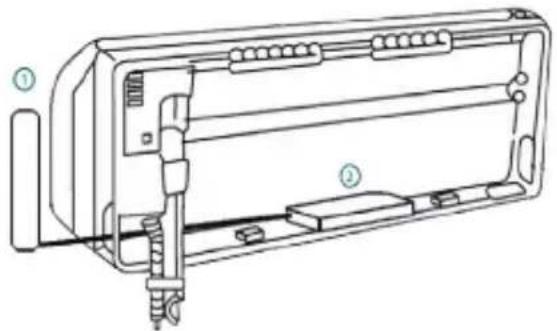

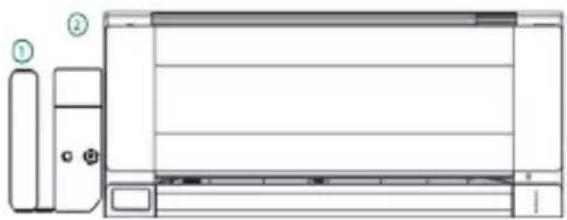

Dentro de la unidad de AA Fuera de la unidad de AA

1. Antena externa
2. Dispositivo IntesisHome

Dispositivo Instalado dentro de la unidad de AA o escondido

Permite una instalación más discreta, pues el usuario no ve el dispositivo una vez instalado. Los siguientes puntos deben tenerse en cuenta si se instala el dispositivo dentro del AA.

- El LED de estado y el botón no van estar accesibles para el usuario.

o El LED de estado es un indicador del estado del dispositivo tanto en la fase de configuración como en la fase de funcionamiento normal del dispositivo.
o El botón se usa para la reconfiguración del dispositivo en caso de cambio de configuración del Punto de Acceso (AP). Si esto ocurre, el usuario deberá acceder al interior del Aire Acondicionado.

- Si no hay suficiente espacio para la instalación en el interior del AA, las siguientes acciones pueden lleve a cabo:

o Si la falta de espacio se debe a los conductos de agua, cambie la ubicación de dichos conductos al otro lado de la unidad interior para ganar espacio dentro del AA.
o Si no pudiera, se puede quitar la superficie de soporte (Figura 1)

Dispositivo Instalado fuera de la unidad de AA

Los siguientes puntos deben tenerse en cuenta si se instala el dispositivo fuera del AA.

• El dispositivo se puede fijar usando tanto tornillos como cinta adhesiva de doble cara.
• La tapa del cable permite diferentes opciones a la hora de ubicar la salida de los cables.

7. Ubicación de la antena

Situar la antena externa en una localización adecuada y en una posición correcta mejorará la comunicación entre el dispositivo IntesisHome y su Router o Punto de Acceso (PA) Wi-Fi.

Recuerde enroscar el conector en el sentido de las agujas del reloj hasta que haga tope.

Importante: Evite colocar el dispositivo cerca del superficies metálicas

Importante: Cuando sea posible, compruebe el nivel de señal WHFI en la utilización de i instalación. Se reconvenida encapsidamente un nivel de señal BUENO.

Fije la antena preferiblemente tan cerca como sea posible del origen de señal Wi-Fi (Punto de Acceso o Router). Por favor, asegúrese de situar la antena en una posición vertical apuntando directamente al origen de la señal (Punto de Acceso o Router).

Figura 4

Antena en posición vertical y apuntando al Router o Punto de Acceso Wi-Fi

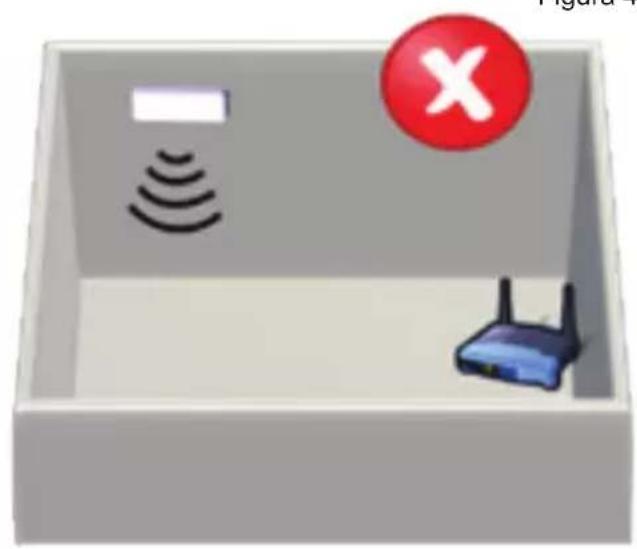

Antena en poelación horizontal y sin apuntar al Router o Punto de Acceso WI-FI

Si usted tiene problemas de cobertura después o durante de la instalación, por favor visite la sección de conectividad de nuestra web en www.intesishome.com/support/faq.

8. Ubicación del Sensor de Temperatura

El sensor de temperatura subministrado solo debe instalarse en unidades MKE y NKE. Los modelos posteriores a estas series no requieren de sensor de temperatura externo.

Conecte el sensor de temperatura al conector Sensor de Temperatura (Figura 1) y el otro extremo en el sensor de aire de entrada del Aire Acondicionado.

Ver www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf para más información.
