Produkttyp	Split-Klimaanlage, Außengerät
Marke	Panasonic
Modell	CU-E15NKR
Kühlleistung	5,0 kW (17.000 BTU/h)
Heizleistung	6,0 kW (20.500 BTU/h)
Stromversorgung	230 V ~ 50 Hz, einphasig
Stromverbrauch (Kühlen)	1,5 kW
Stromverbrauch (Heizen)	1,8 kW
Kältemittel	R32
Abmessungen (Außengerät)	780 x 650 x 290 mm (B x H x T)
Gewicht (Außengerät)	34 kg
Geräuschpegel (Außen)	48 dB(A)
Hauptfunktionen	Kühlen, Heizen, Entfeuchten, Lüften, Leiser Modus, 24h-Timer
Energieklasse (Kühlen)	A++
Energieklasse (Heizen)	A+
Wartung und Reinigung	Reinigen Sie die Luftfilter alle 2 Wochen mit einem Staubsauger oder lauwarmem Wasser. Überprüfen Sie die Kondensatorlamellen einmal jährlich.
Sicherheit	Automatische Abschaltung bei Überhitzung, Frostschutz, Kältemittelleckerkennung
Ersatzteile und Reparierbarkeit	Reparatur-Index: 8,2/10. Ersatzteile erhältlich über den autorisierten Panasonic-Service.
Allgemeine Informationen	Kompatibel mit Infrarot-Fernbedienung, Inverter-Technologie, 2 Jahre Herstellergarantie.

Häufig gestellte Fragen - CU-E15NKR PANASONIC

Wie installiere ich die Panasonic CU-E15NKR Klimaanlage?

Die Installation muss von einem autorisierten Techniker durchgeführt werden. Achten Sie darauf, die Mindestabstände um das Außengerät einzuhalten und die Wandhalterungen sicher zu befestigen.

Wie hoch ist der Stromverbrauch des CU-E15NKR?

Im Kühlmodus beträgt der Verbrauch etwa 1,5 kW und im Heizmodus etwa 1,8 kW.

Wie reinige ich die Filter des Innengeräts?

Entfernen Sie die Filter unter der Frontplatte und reinigen Sie sie mit einem Staubsauger oder lauwarmem Seifenwasser. Trocknen Sie sie vollständig, bevor Sie sie wieder einsetzen.

Was tun, wenn die Klimaanlage nicht richtig kühlt?

Überprüfen Sie zunächst, ob die Filter sauber sind und die Solltemperatur deutlich unter der Raumtemperatur liegt. Stellen Sie auch sicher, dass die Außen- und Innengeräte nicht blockiert sind.

Kann das CU-E15NKR im Winter zum Heizen verwendet werden?

Ja, dieses Modell ist eine reversible Wärmepumpe. Es kann bis zu Außentemperaturen von etwa -10°C effizient heizen.

Wie hoch ist die typische Lebensdauer der Klimaanlage?

Bei regelmäßiger Wartung (Filterreinigung, Überprüfung des Kältekreislaufs) kann die Lebensdauer 10 bis 15 Jahre betragen.

Wie erhalte ich Ersatzteile?

Ersatzteile sind beim Panasonic-Kundendienst oder bei autorisierten Händlern erhältlich. Halten Sie das genaue Modell (CU-E15NKR) bereit, um zu bestellen.

Die Klimaanlage macht ungewöhnliche Geräusche, was tun?

Ein ungewöhnliches Geräusch kann von losen Teilen oder einem Hindernis im Lüfterrad kommen. Schalten Sie das Gerät aus und kontaktieren Sie einen Techniker zur Überprüfung.

Wie verwende ich den Timer?

Drücken Sie auf der Fernbedienung die Taste 'Timer', um die Ausschalt- oder Einschaltzeit zu programmieren. Stellen Sie die gewünschte Zeit mit den Pfeiltasten ein und bestätigen Sie.

Welches Kältemittel verwendet das Modell CU-E15NKR?

Dieses Modell verwendet das Kältemittel R32, das umweltfreundlicher ist als ältere Kältemittel. Achten Sie darauf, dass alle Eingriffe von einem Fachmann durchgeführt werden.

BEDIENUNGSANLEITUNG CU-E15NKR PANASONIC

INSTALLATIONSANLEITUNG

GUIDE D'INSTALLATION

GUIDA PER L'INSTALLATION

GUÍA DE INSTALACIÓN

CONTENTS

English 3

Deutsch 7

Français 11

Italiano 15

Español 19

Norsk 23

Svenska 27

Dansk 31

Nederlands 35

Polski 39

Russian 43

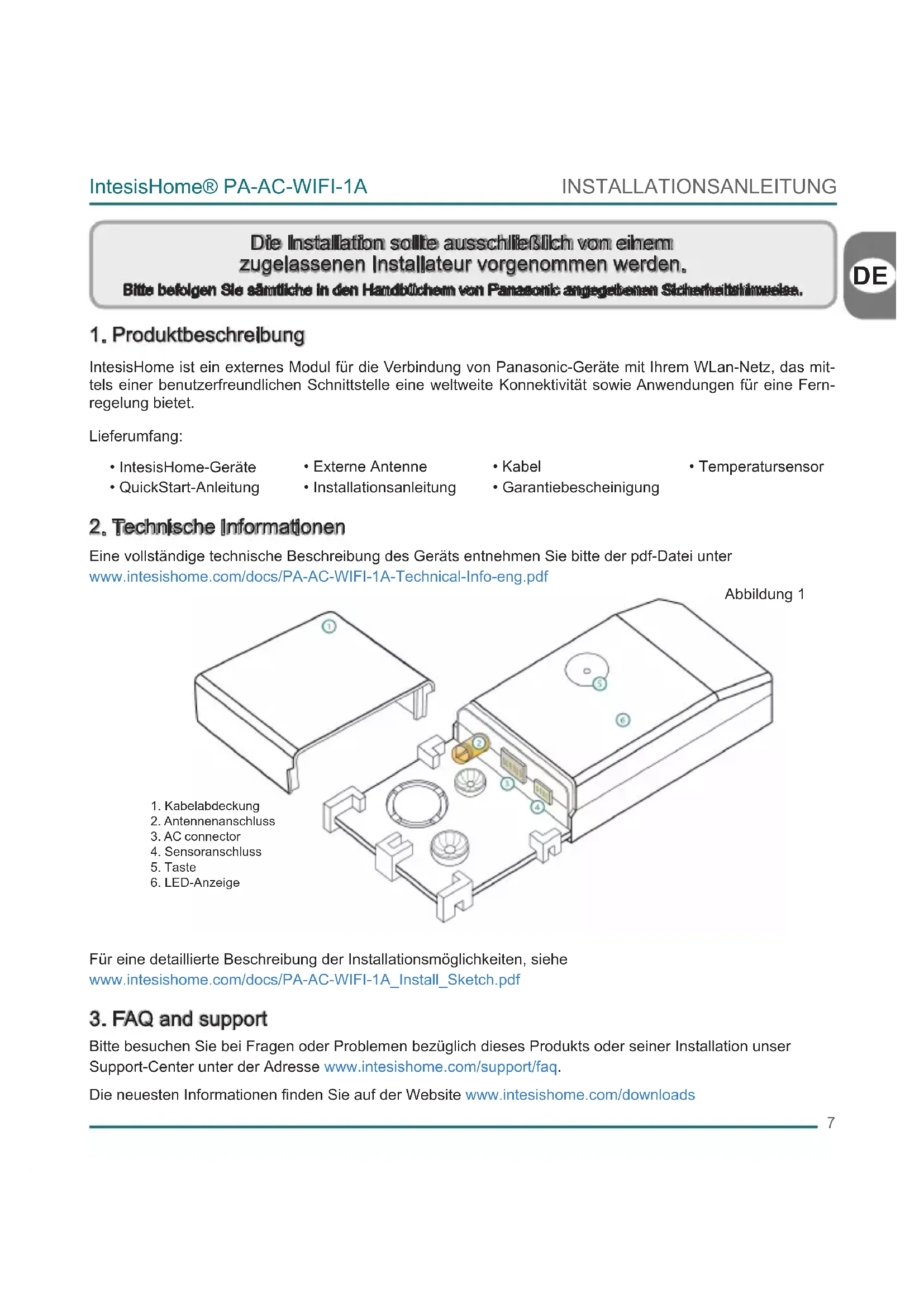

Die Installation sollte ausschließlich von einem zugelassenen Installateur vorgenommen werden.

Bitte befolgen Sie sämtliche in den Handbüchtem von Panasonic angegebenen Sicherheitshinweise.

DE

1. Produktbeschreibung

IntesisHome ist ein externes Modul für die Verbindung von Panasonic-Geräte mit Ihrem Wlan-Netz, das mittels einer benutzerfreundlichen Schnittstelle eine weltweite Konnektivität sowie Anwendungen für eine Fernregelung bietet.

Lieferumfang:

- IntesisHome-Geräte

- Externe Antenne

• Kabel

- Temperatursensor

- QuickStart-Anleitung

• Installationsanleitung

• Garantiebescheinigung

2. Technische Informationen

Eine vollständige technische Beschreibung des Geräts entnehmen Sie bitte der pdf-Datei unter www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

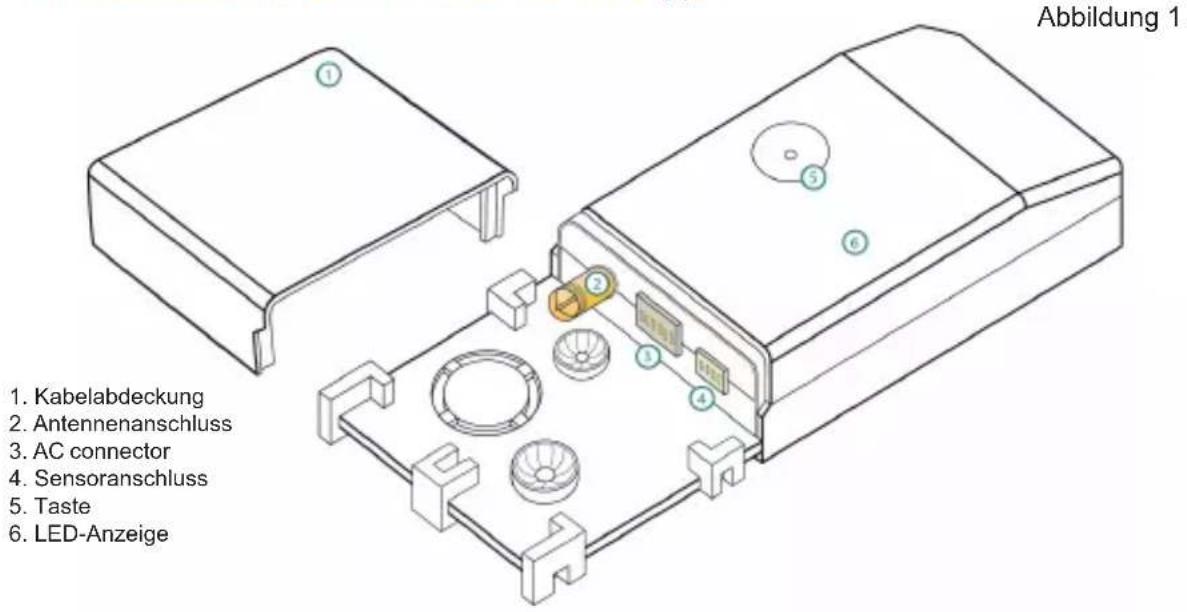

Abbildung 1 1. Kabelabdeckung 2. Antennenanschluss 3. AC connector 4. Sensoranschluss 5. Taste 6. LED-Anzeige

Für eine detaillierte Beschreibung der Installationsmöglichkeiten, siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ and support

Bitte besuchen Sie bei Fragen oder Problemen bezüglich dieses Produkts oder seiner Installation unser Support-Center unter der Adresse www.intesishome.com/support/faq.

Die neuesten Informationen finden Sie auf der Website www.intesishome.com/downloads

4. Installationsübersicht

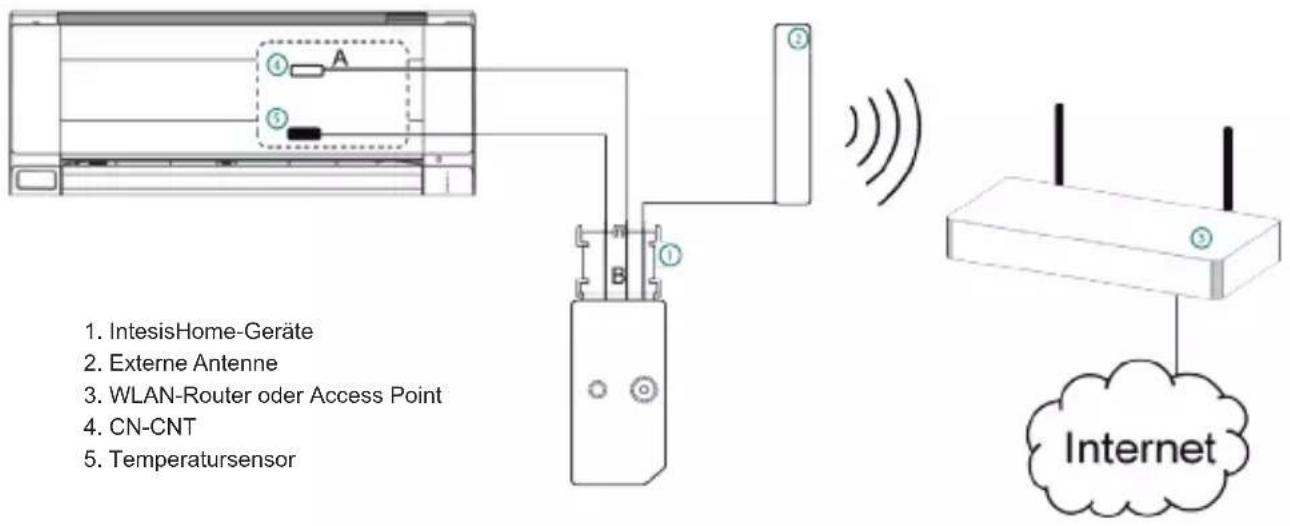

Abbildung 2

1. IntesisHome-Geräte 2. Externe Antenne 3. WLAN-Router oder Access Point 4. CN-CNT 5. Temperatursensor

5. Geräteanschlüsse

1. Trennen Sie die Klimaanlage (AC) vom Stromnetz.

2. Zugriff auf die Leiterplatte.*

3. Suchen Sie den als CN-CNT markierten Anschluss.*

4. Wählen Sie einen Installationsort für IntesisHome aus. Siehe Abschnitt 6 für nähere Informationen.

5. Verbinden Sie das (längere) Ende "A" des mitgelieferten Kabels mit dem Anschluss CN-CNT an der Kli maanlage und das (kürzere) Ende "B" mit dem dafür vorgesehenen Anschluss an Ihrem Gerät.

6. Verbinden Sie die externe Antenne mit dem Antennenanschluss. Verbinden Sie den Antennenstecker mit den Anschluss, indem Sie eine Drehung im Uhrzeigersinn durchführen, bis er einrastet.

7. (Soweit erforderlich) Installieren Sie den Temperatursensor. Siehe Abschnitt 8 für nähere Informationen.

8. Platzieren Sie die Antenne außerhalb der Klimaanlage, vorzugsweise in vertikaler Position, und stellen Sie sicher, dass diese direkt auf den WLAN-Router oder Access Point (AP) zeigt. Siehe Abschnitt 7 für nähere Informationen.

9. Schließen Sie die Klimaanlage.

10. Verbinden Sie die Klimaanlage erneut mit dem Stromnetz. Wenn die Verbindung zur Klimaanlage erfolgreich hergestellt werden konnte, beginnt die LED-Leuchte von IntesisHome zunächst zu blinken, und wechselt dann auf ein durchgehendes grünes Licht.

* Siehe Installations- oder Wartungshandbuch von Panasonic für nähere Informationen.

6. Gerätestandort

IntesisHome kann sowohl innerhalb als auch außerhalb von Klimaanlagen installiert werden.

Für eine detaillierte Beschreibung der Installationsmöglichkeiten, siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

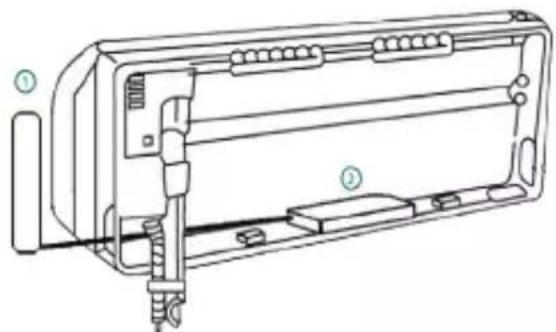

Abbildung 3

Innerhalb der Klimaanlage

Außerhalb der Klimaanlage

1. Externe Antenne
2. IntesisHome-Geräte

Installation des Geräts Innerhalb der Klimaanlage oder "versteckt"

Diese Installationsart ist eleganter, da der Benutzer das Gerät im normalen Betrieb nicht sieht. Wenn das Gerät innerhalb der Klimaanlage installiert wird, sind folgende Punkte zu beachten:

• In diesem Fall hat der Benutzer keinen Zugriff auf die LED-Lampe und die Taste.
  o Die LED-Lampe dient zur Anzeige des Betriebsstatus während dem Verbindungsaufbau und im normalen Betrieb.
  o Die Taste wird verwendet, um das Gerät neu zu konfigurieren, wenn sich die Konfiguration des Access Point (AP) ändert. In diesem Fall muss der Benutzer die Klimaanlage öffnen, um das Gerät neu zu konfigurieren.
• Wenn innerhalb der Klimaanlage nicht ausreichend Platz für die Installation vorhanden ist, kann folgendermaßen vorgegangen werden:
  o Wenn aufgrund von Wasserleitungen nicht genügend Platz vorhanden ist, können diese auf der anderen Seite der Klimaanlage angeschlossen werden, um innerhalb des Gehäuses mehr Platz zu schaffen
  o Andernfalls kann die Stützplatte entfernt werden (Abbildung 1)

Installation des Geräts außerhalb der Klimaanlage

Wenn das Gerät außerhalb der Klimaanlage installiert wird, sind folgende Punkte zu beachten:

• Das Gerät kann durch Schrauben oder doppelseitiges Klebeband befestigt werden.
  • Die Kabelabdeckung verfügt über verschiedene Optionen, um die Kabel in die gewünschte Richtung zu verlegen.

7. Platzierung der Antenne

Die Positionierung der externen Antenne an dem korrekten Standort und in der bestmöglichen Position verbessert die Kommunikation zwischen IntesisHome und Ihrem WLAN-Router oder Access Point (AP).

Verbinden Sie den Antennenstecker mit den Anschluss, indem Sie eine Drehung im Uhrzeigersinn durchführen, bis er einrastet.

Wichtig: Vermelden Sie eine Positionierung des Geräts in der Nähe von Metallflächen

Wichtig: Überprüfen Sie, sofern möglich, den WLan-Empfang im Installationsbereich. Ein guter WLan-Empfang wird dringend empfohlen.

Fixieren Sie die externe Antenne vorzugsweise so nahe wie möglich an der WLAN-Signalquelle (Access Point oder Router). Bitte stellen Sie sicher, dass sich die Antenne in einer vertikalen Position befindet und direkt auf Ihren WLAN-Router oder Access Point (AP) zeigt.

Abbildung 4

Antenne im vertikaler Position, zeigt direkt auf WLAN-Router oder Access Point.

Antenne in horizontaler Position, zeigt nicht direkt auf WLAN-Router oder Access Point

Wenn Sie nach der Installation Probleme mit dem Empfang haben, bitte besuchen Sie den entsprechenden Abschnitt auf unserer Internetseite für nähere Informationen www.intesishome.com/support/faq.

8. Platzierung des Temperatursensors

Der mitgelieferte Temperatursensor muss nur bei MKE- und NKE-Geräten installiert werden. Die neueren Modelle benötigen keinen externen Temperatursensor.

Verbinden Sie den Temperatursensor mit dem dafür vorgesehenen Anschluss am Gerät (Abbildung 1) und befestigen Sie das andere Ende neben dem Lufteingangssensor der Klimaanlage.

Siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf für nähere Informationen.
