Produkttype	Split-system klimaanlæg, udendørs enhed
Mærke	Panasonic
Model	CU-E15NKR
Kølekapacitet	5.0 kW (17 000 BTU/h)
Varmekapacitet	6.0 kW (20 500 BTU/h)
Strømforsyning	230 V ~ 50 Hz, enfaset
Strømforbrug (køling)	1.5 kW
Strømforbrug (varme)	1.8 kW
Kølemiddel	R32
Dimensioner (udendørs enhed)	780 x 650 x 290 mm (B x H x D)
Vægt (udendørs enhed)	34 kg
Lydniveau (udendørs)	48 dB(A)
Hovedfunktioner	Køling, varme, affugtning, ventilation, stille tilstand, 24-timers timer
Energiklasse (køling)	A++
Energiklasse (varme)	A+
Vedligeholdelse og rengøring	Rengør luftfiltrene hver 2. uge med en støvsuger eller lunkent vand. Kontroller kondensatorribberne en gang om året.
Sikkerhed	Automatisk slukning ved overophedning, frostbeskyttelse, lækagedetektion af kølemiddel
Reservedele og reparerbarhed	Reparerbarhedsindeks: 8.2/10. Reservedele fås via autoriseret Panasonic-service.
Generelle oplysninger	Kompatibel med infrarød fjernbetjening, inverter-teknologi, 2 års producentgaranti.

Ofte stillede spørgsmål - CU-E15NKR PANASONIC

Hvordan installerer jeg Panasonic CU-E15NKR klimaanlægget?

Installationen skal udføres af en autoriseret tekniker. Sørg for at overholde minimumsafstandene omkring udendørsenheden og fastgør vægbeslagene korrekt.

Hvad er strømforbruget for CU-E15NKR?

I køletilstand er forbruget ca. 1.5 kW og i varmetilstand ca. 1.8 kW.

Hvordan rengør jeg filtrene på indendørsenheden?

Fjern filtrene, der sidder under frontpanelet, og rengør dem med en støvsuger eller lunkent sæbevand. Tør dem helt, før de sættes på plads igen.

Hvad gør jeg, hvis klimaanlægget ikke køler ordentligt?

Kontrollér først, at filtrene er rene, og at den indstillede temperatur er lavere end rumtemperaturen. Sørg også for, at udendørs- og indendørsenhederne ikke er blokerede.

Kan jeg bruge CU-E15NKR om vinteren til opvarmning?

Ja, denne model er en reversibel varmepumpe. Den kan opvarme effektivt ned til udendørstemperaturer omkring -10°C.

Hvad er den typiske levetid for klimaanlægget?

Med regelmæssig vedligeholdelse (rengøring af filtre, kontrol af kølekredsløb) kan levetiden nå op på 10 til 15 år.

Hvordan får jeg reservedele?

Reservedele fås via Panasonics kundeservice eller autoriserede forhandlere. Hav den nøjagtige model (CU-E15NKR) klar, når du bestiller.

Klimaanlægget laver unormal støj, hvad gør jeg?

Usædvanlig støj kan skyldes løse dele eller en forhindring i ventilatoren. Sluk enheden og kontakt en tekniker til inspektion.

Hvordan bruger jeg timeren?

På fjernbetjeningen skal du trykke på knappen 'Timer' for at programmere sluk- eller starttid. Indstil det ønskede tidspunkt med pilene og bekræft.

Hvilket kølemiddel bruger modellen CU-E15NKR?

Denne model bruger kølemidlet R32, som er mere miljøvenligt end ældre kølemidler. Sørg for, at al service udføres af en professionel.

BRUGSANVISNING CU-E15NKR PANASONIC

• Medfølgende kabel
- Garantidokument

- Temperatursensor

Den medfølgende temperatursensoren må kun installeres i MKE- og NKE-enheter. Nyere modeller trenger ikke en ekstern temperatursensor.

Installationsprocessen bør kun udføres af en autoriseret installatør. Du bedes følge alle de sikkerhedsinstrukser, der foreskrives af Panasonic menusleme.

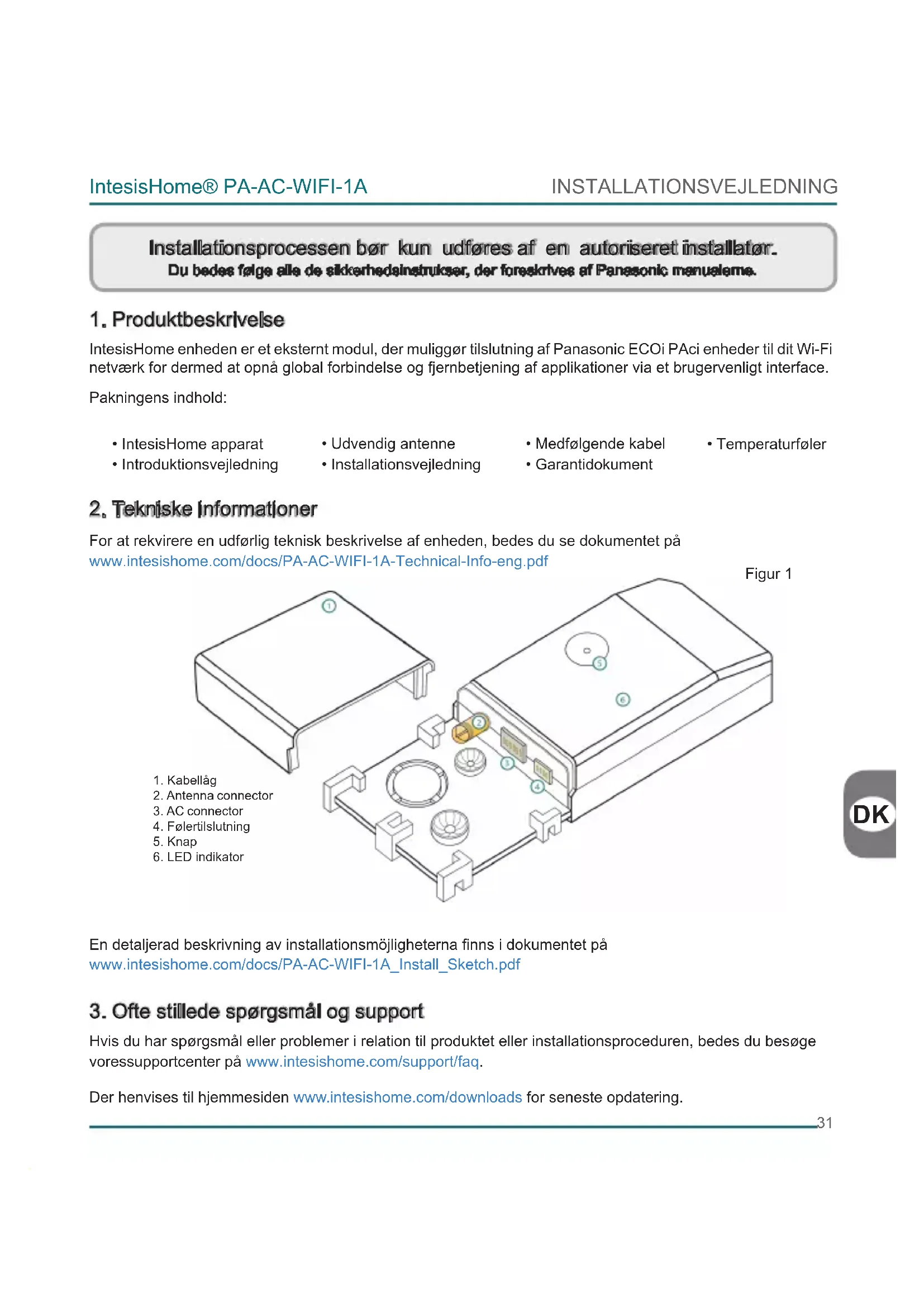

1. Produktbeskrivelse

IntesisHome enheden er et eksternt modul, der muliggør tilslutning af Panasonic ECOi PAci enheder til dit Wi-Fi netværk for dermed at opnå global forbindelse og fjernbetjening af applikationer via et brugervenligt interface.

Pakningens indhold:

- IntesisHome apparat

- Udvendig antenne

• Medfølgende kabel

- Temperaturføler

- Introduktionsvejledning

• Installationsvejledning

- Garantidokument

2. Tekniske Informationer

For at rekvirere en udførlig teknisk beskrivelse af enheden, bedes du se dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

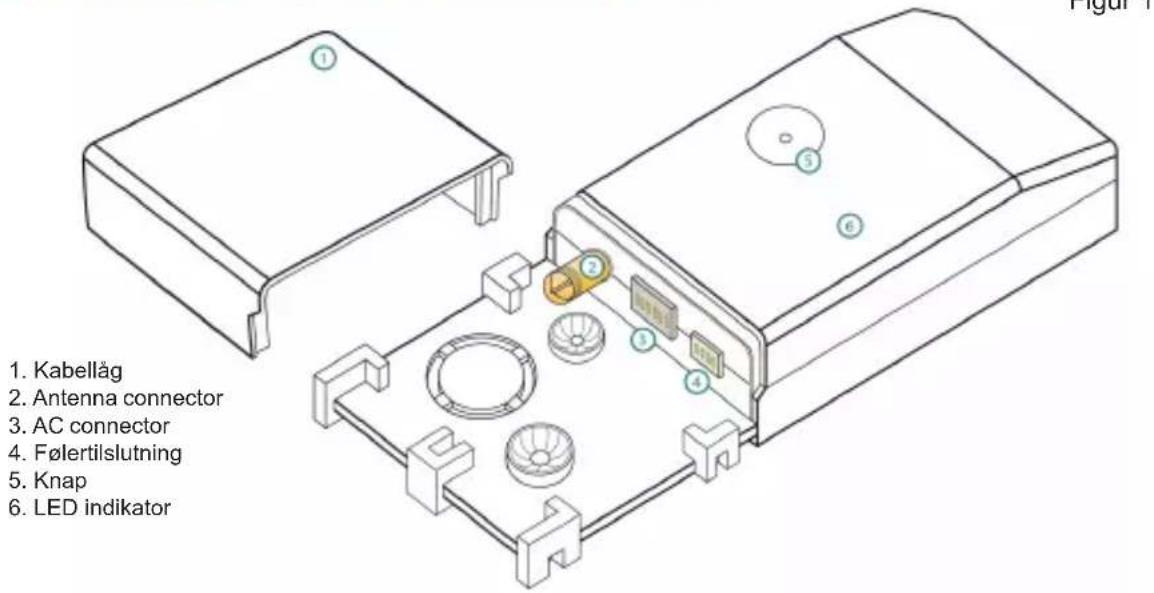

Figur 1

1. Kabellåg 2. Antenna connector 3. AC connector 4. Følertilslutning 5. Knap 6. LED indikator

3. Ofte stillede spørgsmål og support

Hvis du har spørgsmål eller problemer i relation til produktet eller installationsproceduren, bedes du besøge voressupportcenter på www.intesishome.com/support/faq.

Der henvises til hjemmesiden www.intesishome.com/downloads for seneste opdatering.

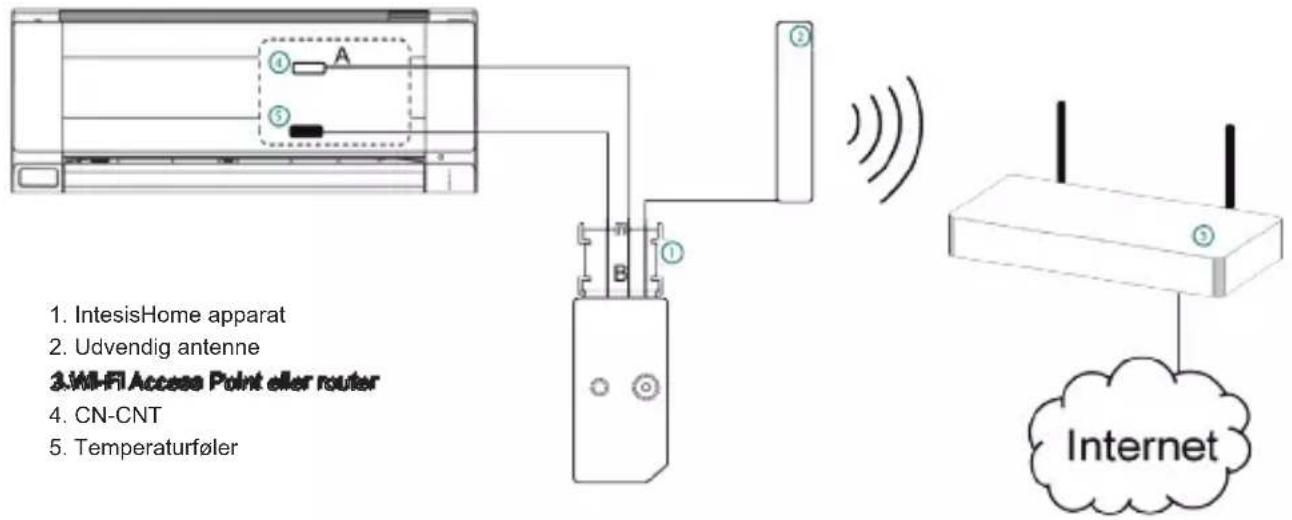

4. Monteringsoversigt

Figur 2

1. IntesisHome apparat 2. Udvendig antenne 3.WI-FI Access Point eller router 4. CN-CNT 5. Temperaturføler Internet

5. Apparatforblindelser

1. Træk stikket til airconditioner-enheden (AC) ud af kontakten.

2. Gå til hovedprintkortet.*

3. Find den kontaktforbindelse, der er mærket CN-CNT.*

4. Vælg en placering til IntesisHome apparatet. Se afsnit 6 for flere oplysninger.

5. Tilslut A-enden (den lange) på det medfølgende kabel til airconditioner CN-CNT forbindelsen, og B-enden (den korte) til AC-apparatets tilslutning.

6. Forbind den eksterne antenne til antennestikket. Sørg for at skrue antennestikket i med uret, til det stopper.

7. (Efter behov) Installer temperaturføleren. Se afsnit 8 for flere oplysninger.

8. Placer antennen uden for AC, helst i lodret position og pegende direkte mod Wi-Fi routeren eller adgangspunktet (AP). Se afsnit 7 for flere oplysninger

9. Luk for airconditioner-enheden.

10. Slut AC til strømforsyningen. Hvis tilslutningen af airconditioneren lykkes, vil IntesisHome apparatets LED begynde at blinke grønt og derefter skifte til fast grønt.

* Se Panasonics elinstallations- eller servicemanual for flere oplysninger.

6. Placering af apparat

IntesisHome apparatet kan både monteres inde i og uden for AC-enhederne.

For at få detaljerede oplysninger om monteringsmulighederne, bedes du læse dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

Figur 3

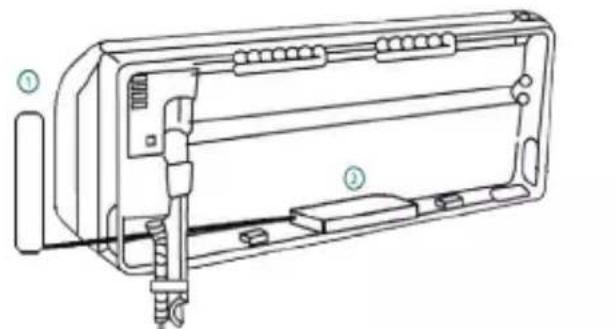

Inde i AC-enheden Uden for AC-enheden

Det giver mulighed for en pænere montering, da brugeren ikke kan se apparatet under normal drift. Der skal tages hensyn til følgende punkter, hvis apparatet monteres inde i AC.

- Indikator LED og knap er ikke tilgængelige for brugeren.

o LED'en angiver apparatets status både under tilslutning og normal drift.
o Knappen bruges til at genkonfigurere apparatet, hvis konfigurationen af adgangspunktet (AP) ændres. Hvis det sker, har brugeren behov for at få adgang inde i airconditioneren.

- Hvis der ikke er plads nok til montering inde i AC-enheden, kan følgende handlinger udføres:

o Hvis det er på grund af vandrør, skiftes den side af AC, hvor de er tilsluttet, for at få mere plads inde i AC-enheden.
o o Ellers kan støtteoverfladen fjernes (Figur 1).

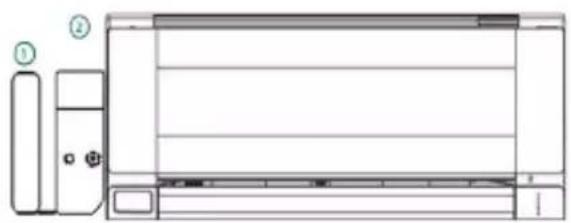

Apparat monteret uden for AC-enheden

Der skal tages hensyn til følgende punkter, hvis apparatet monteres uden for AC.

• Apparatet kan fastgøres både med skruer og med dobbeltklæbende tape.
• Kabellåget har flere alternativer, så kablerne kan føres i den ønskede retning

7. Antenne Placering

Hvis du placerer den udvendige antenne på et passende sted vil du forbedre kommunikationen mellem IntesisHome enheden og din Wi-Fi router eller Access Point (AP).

Vigtigt: Undgå at placere enheden i methoden afi modale-verflader

Vigtigt: Prav om muligt at kontrollere Wi-Fi daakningen på enhedens placering. Det anbefales kraftligt att have et godt Wi-Fi signal.

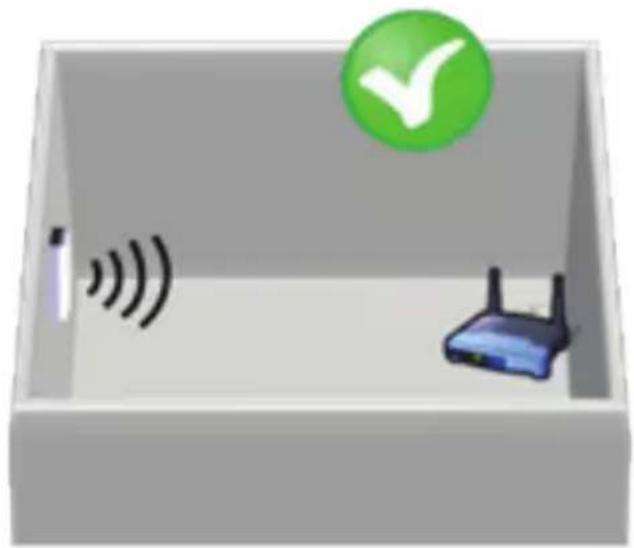

Monter den udvendige antenne så tæt som muligt på Wi-Fi signalkilden (Access Point eller router). Placer venligst antennen i en lodret position, således at den vender direkte mod Wi-Fi routeren eller Access Point (AP).

Figur 4

Antennen i vandret position og den vender ikke mod Wi-Fi Access Point eller router

Hvis du oplever problemer med signalet efter installation, bedes du se afsnittet der omhandler tilslutning af enheder på vores website på www.intesishome.com/support/faq.

8. Placering af temperaturføler

Den medfølgende temperaturføler skal kun installeres i MKE og NKE enheder. Nyere modeller kræver ikke en ekstern temperaturføler.

Tilslut temperaturføleren til apparatets temperaturfølerstik (Figur 1), og fastgør den anden ende ved siden af airconditionerens luftindtagsføler.

Se www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf for yderligere oplysninger.
