CU-E15NKR - Klimatyzator PANASONIC - Bezpłatna instrukcja obsługi

Typ produktu	Klimatyzator split system, jednostka zewnętrzna
Marka	Panasonic
Model	CU-E15NKR
Wydajność chłodzenia	5.0 kW (17 000 BTU/h)
Wydajność grzania	6.0 kW (20 500 BTU/h)
Zasilanie elektryczne	230 V ~ 50 Hz, jednofazowe
Pobór mocy (chłodzenie)	1.5 kW
Pobór mocy (grzanie)	1.8 kW
Czynnik chłodniczy	R32
Wymiary (jednostka zewnętrzna)	780 x 650 x 290 mm (S x W x G)
Waga (jednostka zewnętrzna)	34 kg
Poziom hałasu (zewnętrzny)	48 dB(A)
Główne funkcje	Chłodzenie, grzanie, osuszanie, wentylacja, tryb cichy, timer 24h
Klasa energetyczna (chłodzenie)	A++
Klasa energetyczna (grzanie)	A+
Konserwacja i czyszczenie	Czyścić filtry powietrza co 2 tygodnie odkurzaczem lub letnią wodą. Sprawdzać żebra skraplacza raz w roku.
Bezpieczeństwo	Automatyczne wyłączenie w przypadku przegrzania, ochrona przed zamarzaniem, wykrywanie wycieku czynnika chłodniczego
Części zamienne i naprawialność	Wskaźnik naprawialności: 8.2/10. Części zamienne dostępne w autoryzowanym serwisie Panasonic.
Informacje ogólne	Kompatybilny z pilotem na podczerwień, technologia inverter, gwarancja producenta 2 lata.

Często zadawane pytania - CU-E15NKR PANASONIC

Jak zainstalować klimatyzator Panasonic CU-E15NKR ?

Instalacja powinna być wykonana przez autoryzowanego technika. Upewnij się, że zachowane są minimalne odległości wokół jednostki zewnętrznej i że wsporniki ścienne są dobrze zamocowane.

Jaki jest pobór mocy CU-E15NKR ?

W trybie chłodzenia pobór wynosi około 1.5 kW, a w trybie grzania około 1.8 kW.

Jak czyścić filtry jednostki wewnętrznej ?

Wyjmij filtry znajdujące się pod przednim panelem i wyczyść je odkurzaczem lub letnią wodą z mydłem. Dokładnie je wysusz przed ponownym założeniem.

Co zrobić, jeśli klimatyzator nie chłodzi prawidłowo ?

Najpierw sprawdź, czy filtry są czyste i czy temperatura zadana jest niższa od temperatury otoczenia. Upewnij się również, że jednostka zewnętrzna i wewnętrzna nie są zablokowane.

Czy można używać CU-E15NKR zimą do ogrzewania ?

Tak, ten model to pompa ciepła odwracalna. Może efektywnie ogrzewać do temperatury zewnętrznej około -10°C.

Jaka jest typowa żywotność klimatyzatora ?

Przy regularnej konserwacji (czyszczenie filtrów, sprawdzanie obiegu chłodniczego) żywotność może wynosić 10 do 15 lat.

Jak zdobyć części zamienne ?

Części zamienne są dostępne w serwisie Panasonic lub u autoryzowanych sprzedawców. Przy zamówieniu podaj dokładny model (CU-E15NKR).

Klimatyzator wydaje niepokojący hałas, co robić ?

Niepokojący hałas może pochodzić od poluzowanych części lub przeszkody w wentylatorze. Wyłącz urządzenie i skontaktuj się z technikiem w celu inspekcji.

Jak używać timera ?

Na pilocie naciśnij przycisk 'Timer', aby zaprogramować godzinę wyłączenia lub włączenia. Ustaw żądaną godzinę za pomocą strzałek i zatwierdź.

Jaki czynnik chłodniczy stosuje model CU-E15NKR ?

Ten model wykorzystuje czynnik chłodniczy R32, bardziej przyjazny dla środowiska niż stare czynniki. Upewnij się, że wszelkie prace są wykonywane przez profesjonalistę.

INSTRUKCJA OBSŁUGI CU-E15NKR PANASONIC

IntesisHome to zewnętrzny moduł, który umożliwia podłączenie urządzeń Panasonic ECOi PACi do sieci Wi-Fi, aby zapewnić globalną łączność i możliwość obsługi za pośrednictwem przyjaznego interfejsu użytkownika oprogramowania do sterowania zdalnego.

Zawartość opakowania:

- Urządzenie IntesisHome

- Zewnętrzna antena

• Kabel

• Czujnik temperatury

- Skrócona instrukcja obsługi

- Instrukcja montażu

• Gwarancja

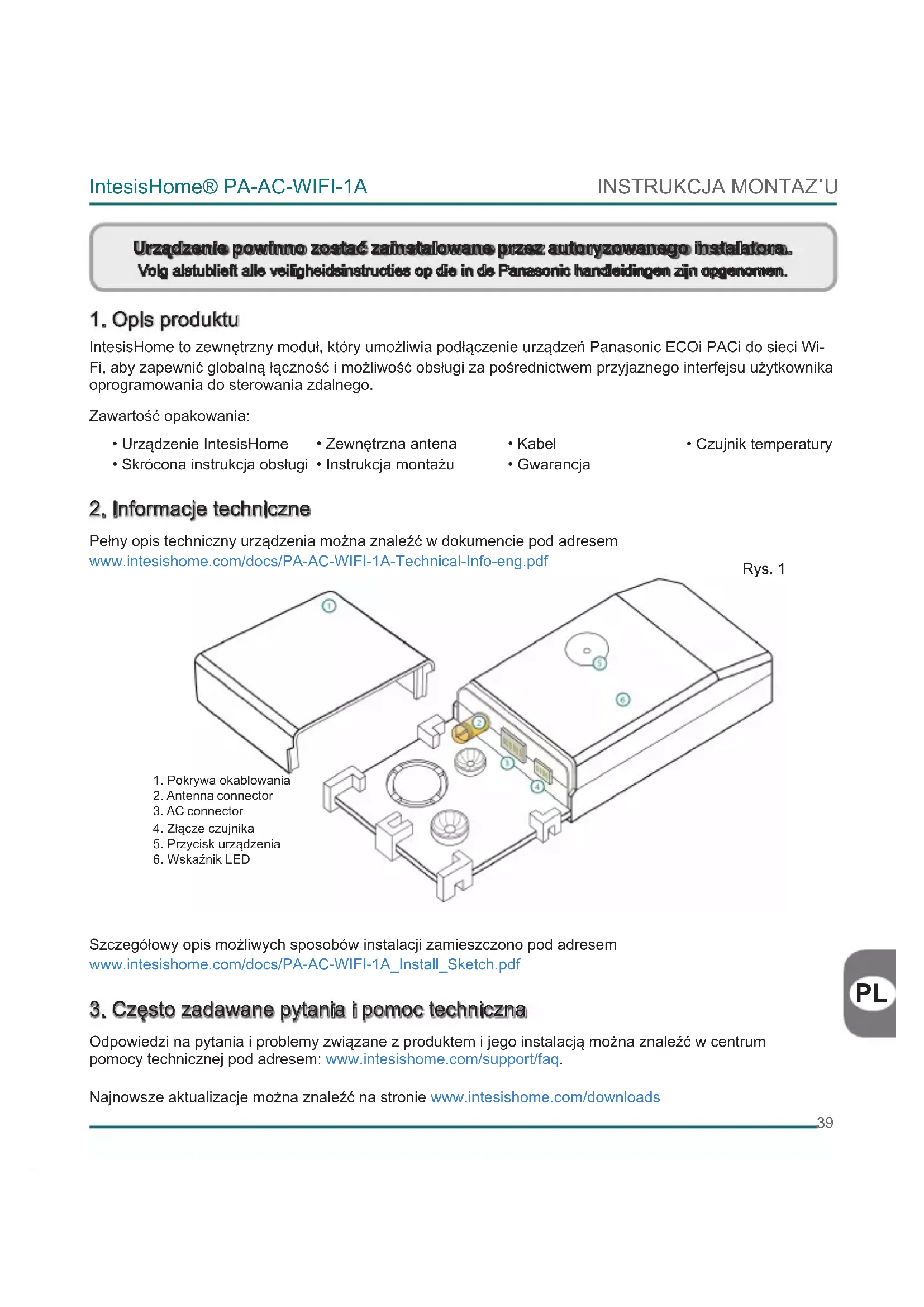

2. Informacje techniczne

Pełny opis techniczny urządzenia można znaleźć w dokumencie pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

Rys. 1

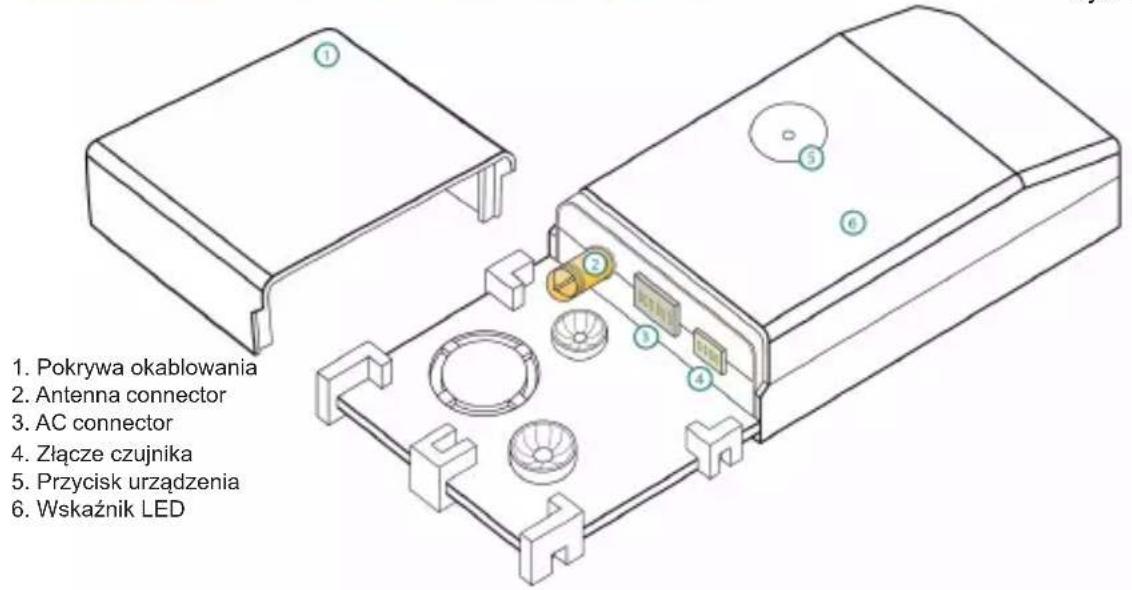

1. Pokrywa okablowania 2. Antenna connector 3. AC connector 4. Złącze czujnika 5. Przycisk urządzenia 6. Wskaźnik LED

Szczegółowy opis możliwych sposobów instalacji zamieszczono pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Często zadawane pytania i pomoc techniczna

Odpowiedzi na pytania i problemy związane z produktem i jego instalacją można znaleźć w centrum pomocy technicznej pod adresem: www.intesishome.com/support/faq.

Najnowsze aktualizacje można znaleźć na stronie www.intesishome.com/downloads

PL

4. Omówienie instalacji

Rys. 2

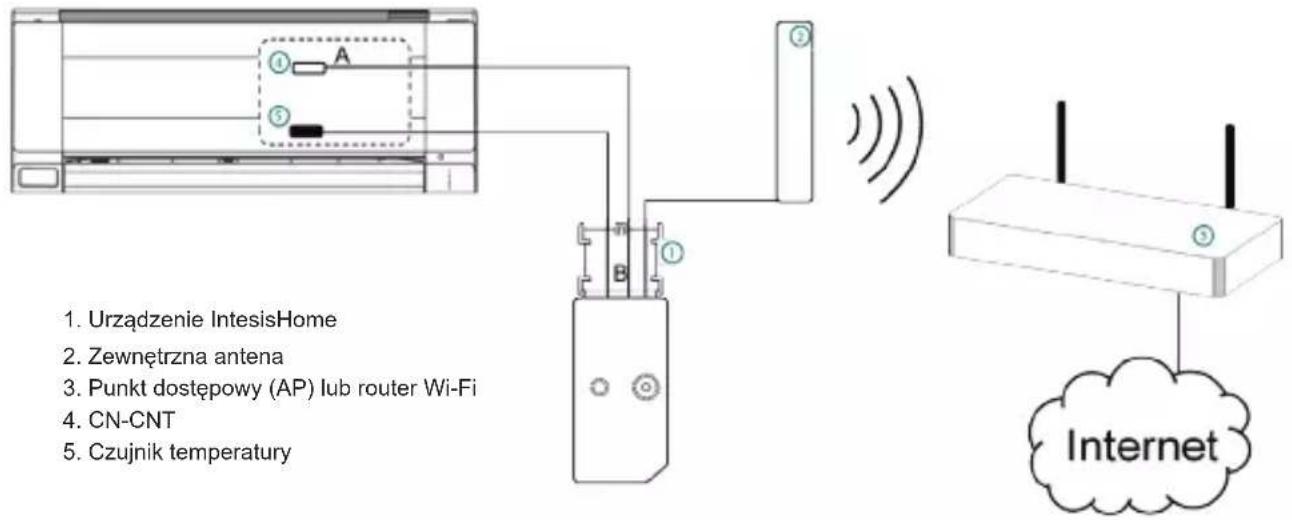

1. Urządzenie IntesisHome 2. Zewnętrzna antenna 3. Punkt dostępowy (AP) lub router Wi-Fi 4. CN-CNT 5. Czujnik temperatury

5. Podłączanie urządzenia

1. Odłączyć klimatyzator od zasilania.

2. Uzyskać dostęp do głównej płytki obwodu drukowanego.*

3. Zlokalizować złącze oznaczone kodem CN-CNT.*

4. Wybrać miejsce instalacji urządzenia IntesisHome. Więcej informacji na ten temat zamieszczono w rozdziale 6.

5. Podłączyć koniec A (dłuższy) dołączonego w zestawie kabla do złącza CN-CNT klimatyzatora, a koniec B (krótszy) do złącza klimatyzatora na urządzeniu.

6. Podłączyć zewnętrzną antenę do złącza anteny. Złącze anteny wkręcić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

7. (W razie potrzeby) zainstalować czujnik temperatury. Więcej informacji na ten temat zamieszczono w rozdziale 8.

8. Antenę umieścić poza klimatyzatorem, najlepiej w pozycji pionowej i skierowaną bezpośrednio na router Wi-Fi lub punkt dostępu. Więcej informacji na ten temat zamieszczono w rozdziale 7.

9. Zamknąć klimatyzator.

10. Podłączyć klimatyzator do zasilania. Jeśli połączenie z klimatyzatorem zostało wykonane prawidłowo, dioda LED urządzenia IntesisHome zamiga na zielono, po czym zacznie świecić stałym zielonym światłem.

* Szczegółowe informacje zamieszczono w instrukcji montażowej lub serwisowej Panasonic.

6. Miejsce instalacji urządzenia

Urządzenie IntesisHome można instalować zarówno wewnątrz, jak i na zewnątrz klimatyzatorów.

Szczegółowy opis możliwych sposobów instalacji zamieszczono pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Rys. 3

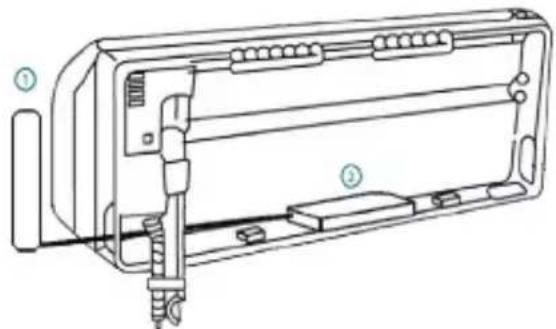

Wewnątrz klimatyzatora Na zewnątrz klimatyzatora

1. Zewnętrzna antena
2. Urządzenie IntesisHome

Urządzenie zainstałowane wewnątrz klimatyzatora lub ukryte

Taka metoda umożliwia bardziej estetyczną instalację, ponieważ użytkownik na co dzień nie widzi urządzenia. W przypadku instalacji urządzenia wewnątrz klimatyzatora należy uwzględnić poniższe aspekty.

- Wskaźnik LED oraz przycisk nie będą dostępne dla użytkownika.

o Dioda LED jest wskaźnikiem stanu urządzenia zarówno w trakcie łączenia, jak i normalnej pracy.
o Przycisk służy do ponownej konfiguracji urządzenia w przypadku zmiany ustawień punktu dostępu. W tym celu wymagany jest dostęp do wnętrza klimatyzatora.

- W przypadku niewystarczającego miejsca na instalację wewnątrz klimatyzatora można wykonać poniższe czynności:

o Jeśli powodem są rury z wodą, należy zmienić stronę klimatyzatora, do której rury są podłączone, aby uzyskać więcej miejsca wewnątrz klimatyzatora.
o o Można również usunąć powierzchnię podtrzymująca (rys. 1).

Urządzenie zainstalowane na zewnątrz klimatyzatora

W przypadku instalacji urządzenia na zewnątrz klimatyzatora należy uwzględnić poniższe aspekty.

• Urządzenie można przymocować zarówno za pomocą wkrętów, jak i taśmy dwustronnej.
• Pokrywa okablowania oferuje kilka różnych opcji prowadzenia kabli w żądanym kierunku.

PL

7. Umiejscowienie anteny

Prawidłowe umiejscowienie i skierowanie anteny zewnętrznej usprawnia komunikację między urządzeniem IntesisHome a routerem Wi-Fi lub punktem dostępowym (AP).

Złącze anteny wkręcić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

Wazn: nie należy umiełszczecić urządzenia w pobliżu metalowych powierzchni.

Wazn: o ila jest tionmatisne, natelszys sprawdzić zasięgcy Wi-Fi vo kalkalizacji instalacji. Zalecany jest dobry poziem Wi-Fi.

Umieścić zewnętrzną antenę możliwe blisko źródła sygnału Wi-Fi (punktu dostępowego AP lub routera). Antena powinna być ustawiona pionowo i skierowana bezpośrednio na router Wi-Fi lub punkt dostępowy (AP).

Antena w pozycji pionowej, skierowane na punkt dostęgowy (AP) lub router Wi-Fi

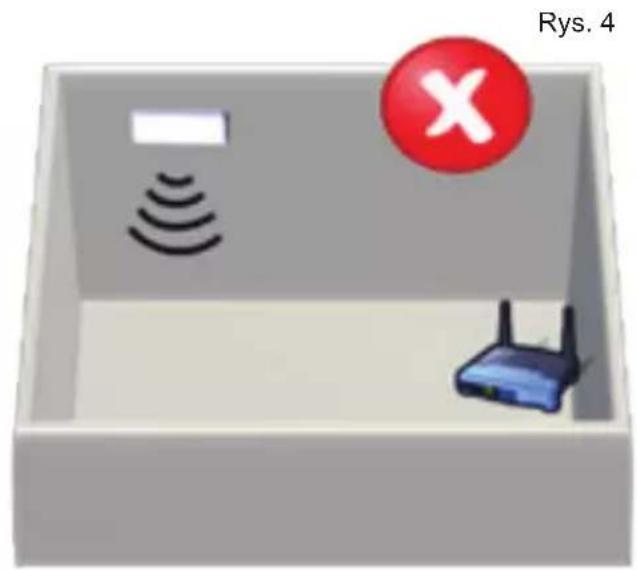

Rys. 4

Antena w pozycji poziomej, nie skierowana na punkt dostępowy (AP) ani router Wi-Fi

Jeśli po instalacji występują problemy z zasięgiem, przeczytać odpowiednią sekcję pomocy technicznej na naszej stronie pod adresem www.intesishome.com/support/faq.

8. Miejsce instalacji czujnika temperatury

Tylko urządzenia MKE i NKE wymagają instalacji dołączonego w zestawie czujnika temperatury. W przypadku nowszych modeli zewnętrzne czujniki temperatury nie są konieczne.

Podłączyć czujnik temperatury do złącza czujnika temperatury w urządzeniu (rys. 1), a drugi koniec przytwierdzić obok czujnika powietrza włotowego klimatyzatora.

Dodatkowe informacje: www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.
