Producttype	Split-systeem airconditioner, buitenunit
Merk	Panasonic
Model	CU-E15NKR
Koelcapaciteit	5.0 kW (17 000 BTU/h)
Verwarmingscapaciteit	6.0 kW (20 500 BTU/h)
Voeding	230 V ~ 50 Hz, enkelfasig
Elektrisch vermogen (koelen)	1.5 kW
Elektrisch vermogen (verwarmen)	1.8 kW
Koelmiddel	R32
Afmetingen (buitenunit)	780 x 650 x 290 mm (L x H x P)
Gewicht (buitenunit)	34 kg
Geluidsniveau (buiten)	48 dB(A)
Belangrijkste functies	Koelen, verwarmen, ontvochtigen, ventilatie, stille modus, 24-uurs timer
Energieklasse (koelen)	A++
Energieklasse (verwarmen)	A+
Onderhoud en reiniging	Reinig de luchtfilters elke 2 weken met een stofzuiger of lauw water. Controleer de condensorlamellen eenmaal per jaar.
Veiligheid	Automatische uitschakeling bij oververhitting, antivriesbeveiliging, detectie van koelmiddellekkage
Reserveonderdelen en repareerbaarheid	Repareerbaarheidsindex: 8.2/10. Reserveonderdelen verkrijgbaar via de erkende Panasonic-service.
Algemene informatie	Compatibel met infrarood afstandsbediening, inverter technologie, fabrieksgarantie 2 jaar.

Veelgestelde vragen - CU-E15NKR PANASONIC

Hoe installeer ik de Panasonic CU-E15NKR airconditioner?

De installatie moet worden uitgevoerd door een erkende technicus. Zorg ervoor dat u de minimale afstanden rond de buitenunit in acht neemt en de muurbeugels goed bevestigt.

Wat is het elektrische verbruik van de CU-E15NKR?

In koelmodus is het verbruik ongeveer 1.5 kW en in verwarmingsmodus ongeveer 1.8 kW.

Hoe maak ik de filters van de binnenunit schoon?

Verwijder de filters onder het voorpaneel en reinig ze met een stofzuiger of lauw zeepwater. Droog ze volledig voordat u ze terugplaatst.

Wat te doen als de airconditioner niet goed koelt?

Controleer eerst of de filters schoon zijn en of de ingestelde temperatuur lager is dan de kamertemperatuur. Zorg er ook voor dat de buiten- en binnenunit niet geblokkeerd zijn.

Kan ik de CU-E15NKR in de winter gebruiken om te verwarmen?

Ja, dit model is een omkeerbare warmtepomp. Het kan effectief verwarmen tot buitentemperaturen van ongeveer -10°C.

Wat is de typische levensduur van de airconditioner?

Met regelmatig onderhoud (reiniging van filters, controle van het koelcircuit) kan de levensduur 10 tot 15 jaar bedragen.

Hoe kan ik reserveonderdelen verkrijgen?

Reserveonderdelen zijn verkrijgbaar via de Panasonic-klantenservice of erkende verkopers. Zorg dat u het exacte model (CU-E15NKR) bij de hand hebt om te bestellen.

De airconditioner maakt abnormaal geluid, wat moet ik doen?

Ongewoon geluid kan worden veroorzaakt door losse onderdelen of een obstakel in de ventilator. Schakel het apparaat uit en neem contact op met een technicus voor inspectie.

Hoe gebruik ik de timer?

Druk op de afstandsbediening op de knop 'Timer' om de uitschakel- of starttijd te programmeren. Stel de gewenste tijd in met de pijltjestoetsen en bevestig.

Welk koelmiddel gebruikt het model CU-E15NKR?

Dit model gebruikt het koelmiddel R32, dat milieuvriendelijker is dan oudere vloeistoffen. Zorg ervoor dat elke ingreep door een professional wordt uitgevoerd.

GEBRUIKSAANWIJZING CU-E15NKR PANASONIC

De installatie dient alleen te geschieden door een bevoegd installateur. Volg alstublieft alle veiligheidsinstructies op die in de Panasonic handleidingen zijn opgenomen.

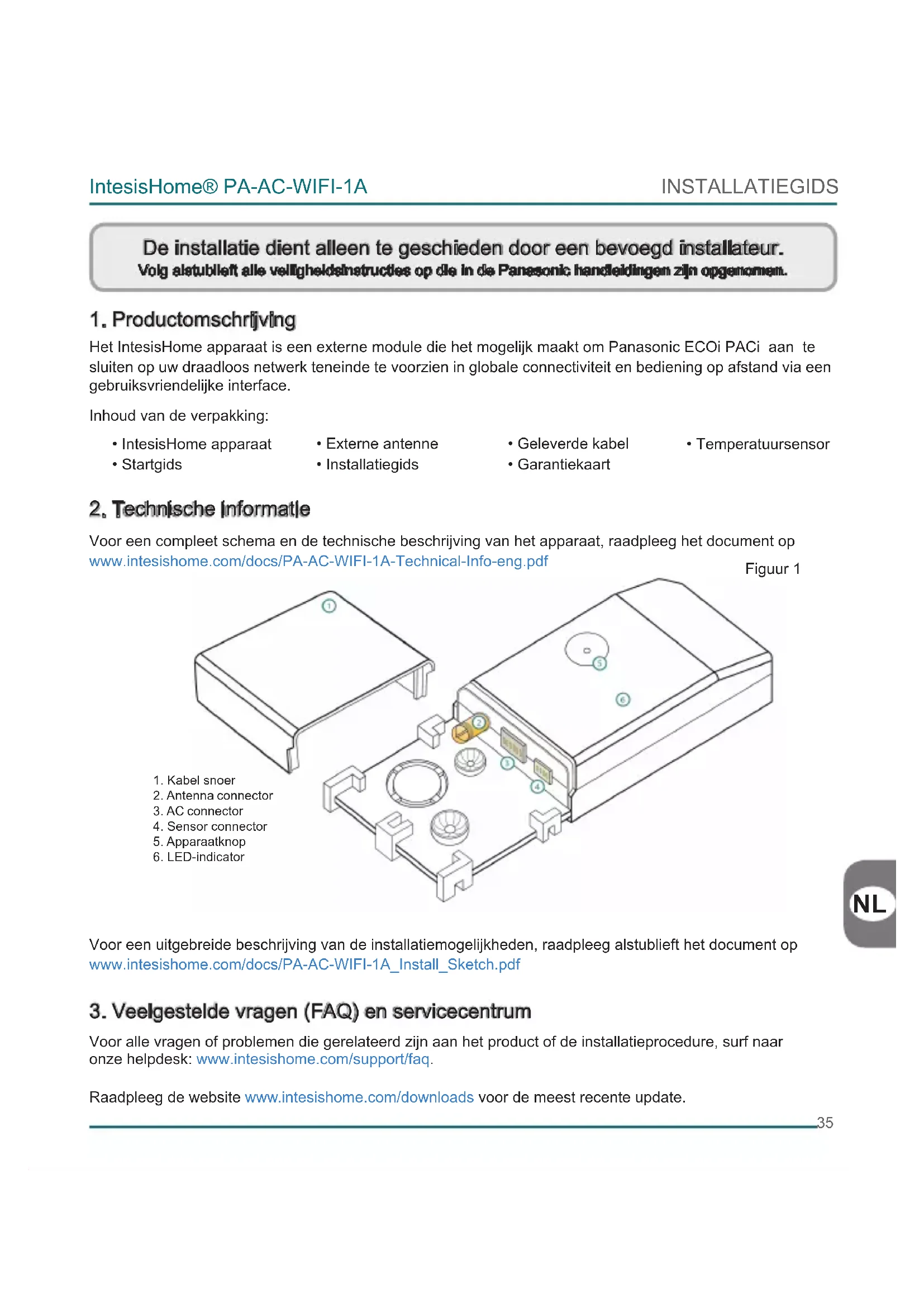

1. Productomschrijving

Het IntesisHome apparaat is een externe module die het mogelijk maakt om Panasonic ECOi PACi aan te sluiten op uw draadloos netwerk teneinde te voorzien in globale connectiviteit en bediening op afstand via een gebruiksvriendelijke interface.

Inhoud van de verpakking:

- IntesisHome apparaat

- Externe antenne

- Geleverde kabel

• Temperatuursensor

- Startgids

- Installatiegids

- Garantiekaart

Voor een compleet schema en de technische beschrijving van het apparaat, raadpleeg het document op www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

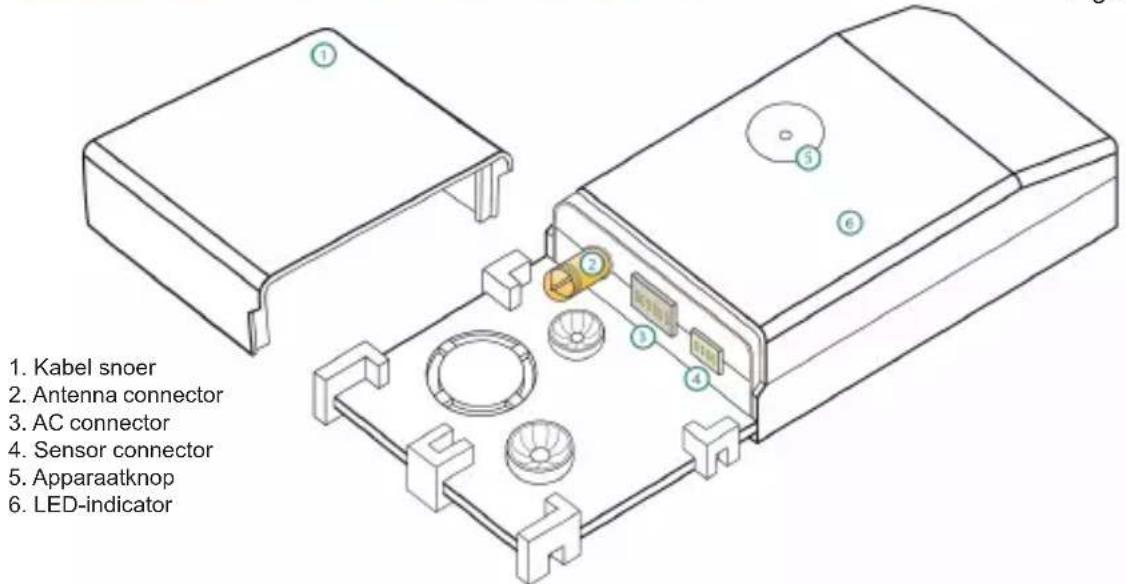

Figuur 1

1. Kabel snoer 2. Antenna connector 3. AC connector 4. Sensor connector 5. Apparaatknop 6. LED-indicator

Voor een uitgebreide beschrijving van de installatiemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Veelgestelde vragen (FAQ) en servicecentrum

Voor alle vragen of problemen die gerelateerd zijn aan het product of de installatieprocedure, surf naar onze helpdesk: www.intesishome.com/support/faq.

Raadpleeg de website www.intesishome.com/downloads voor de meest recente update.

4. Installatieoverzicht

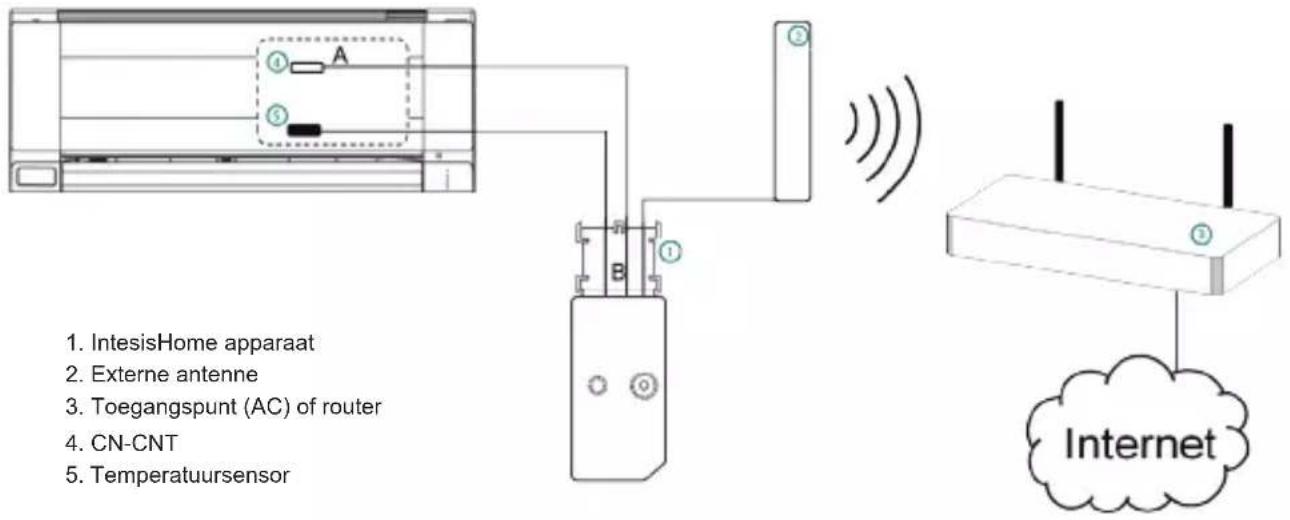

Figuur 2

1. IntesisHome apparaat 2. Externe antenne 3. Toegangspunt (AC) of router 4. CN-CNT 5. Temperatuursensor

5. Verbindingen van het apparaat

1. Ontkoppel de airco-unit van het elektriciteitsnet.

2. Toegang tot de hoofd-printplaat.*

3. Localiseer de socket connector die gemerkt is als CN-CNT.*

4. Zoek een plek voor het IntesisHome apparaat. Raadpleeg sectie 6 voor verdere informatie.

5. Verbind het A-uiteinde (het lange uiteinde) van de meegeleverde kabel met de airco CN-CNT-connector en het B-uiteinde (het korte uiteinde) met de airco-connector van het apparaat.

6. Verbind de externe antenne met de antenne-connector. Vergewis u ervan dat u de antenne-connector naar rechts vastschroeft tot deze niet verder kan.

7. (Indien vereist) Installeer de temperatuursensor. Raadpleeg sectie 8 voor verdere informatie.

8. Plaats de antenne buiten de airco, het liefst in verticale positie en rechtstreeks gericht op de draadloze router of toegangspunt. Raadpleeg sectie 7 voor verdere informatie.

9. Sluit de airco-unit.

10. Sluit de airco op het elektriciteitsnet aan. Als de airconditioning goed aangesloten is, zal het Ledlampje van het IntesisHome apparaat groen knipperen en daarna groen branden.

* Raadpleeg de Panasonic installatie- en onderhoudsgids voor gedetailleerde informatie.

6. Plaatsing van het apparaat

Het IntesisHome apparaat kan zowel binnen als buiten de airco-units worden geïnstalleerd.

Voor een uitgebreide beschrijving van de installatiemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Figuur 3

Figuur 3

Binnenzijde van de airco-unit Buitenzijde van de airco-unit 1. Externe antenne
2. IntesisHome apparaat

Geïnstalleerde apparaat binnen de alrco-unit of verborgen

De installatie oogt netter als de gebruiker het apparaat niet ziet tijdens de normale werking ervan. Er dient rekening gehouden te worden met de volgende punten als het apparaat binnen de airco-unit wordt geïnstalleerd.

- De LED-indicator en de knop zijn niet toegankelijk voor de gebruiker.

o Het LED-lampje is een indicator van de status van het apparaat zowel tijdens de verbinding als bij een normale werking ervan
o De knop wordt gebruikt om het apparaat te herconfigureren als de configuratie van het toegangspunt gewijzigd is. Als dit gebeurt zal de gebruiker de binnenzijde van de airconditioning moeten bereiken.

- Indien er niet genoeg ruimte is voor de installatie binnen de airco-unit, kunnen de volgende handelingen worden verricht:

o Indien dit te wijten is aan de waterleidingen, wijzig dan de aircozijde waar deze aangesloten zijn om meer ruimte binnen de airco-unit te creëren.
o Anderzijds kan de steunplaat worden verwijderd (figuur 1).

Geïnstalleerde apparaat buiten de airco-unit

Er dient rekening te worden gehouden met de volgende punten als het apparaat buiten de airco-unit wordt geïnstalleerd.

• Het apparaat kan zowel zowel met schroeven als met dubbelzijdige tape worden bevestigd.
• Het kabel snoer heeft verschillende opties om de kabels in de gewenste richting te leiden.

7. Antenne Plaatsing

Het plaatsen van de externe antenne op een goede plaats en positie zal de communicatie tussen het IntesisHome apparaat en uw draadloze router of toegangspunt (AP) verbeteren.

Draai de antenne-connector op de juiste wijze naar rechts tot deze niet verder kan.

Let op: Plaats het apparaat niet bij metalen oppervlakten.

Let op: Controleer zoveel mogelijk het bleedijk van hote draadloze netwerk op de plek van die installatie. Een goede draadloze verbinding wordt sterk aanbevolen.

Plaats de externe antenne bij voorkeur zo dicht mogelijk bij de bron van het draadloos signal (toegangspunt of router). Vergewis u ervan dat u de antenne in een verticale positie plaatst en direct gericht op uw draadloze router of toegangspunt (AP).

Figuur 4

Antenne in verticale positie en gericht op het draedloze toeganspunt (AC) of router.

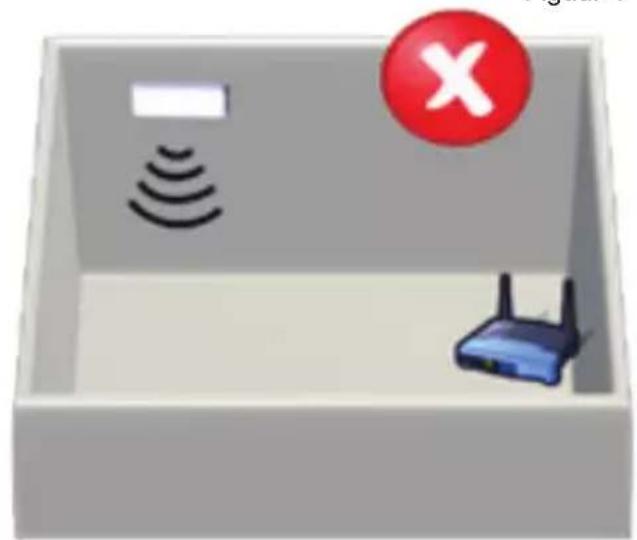

Antenne in horizontale positie en niet gericht op het draedloze tosgangspunt (AC) of router.

Mocht u na de installatie bereikproblemen hebben, ga naar de afdeling connectivity-support van onze site op www.intesishome.com/support/faq.

8. Positie van de temperatuursensor

De geleverde temperatuursensor hoeft slechts geïnstalleerd te worden in MKE- and NKE-units. Nieuwere modellen hoeven niet te worden voorzien van een externe temperatuursensor.

Verbind de temperatuursensor met de temperatuursensor connector van het apparaat (figuur 1) en bevestig het andere uiteinde naast de luchtinlaatsensor van de airconditioning.

Zie www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf voor verdere informatie
